휠하우스 내측(전면부)
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

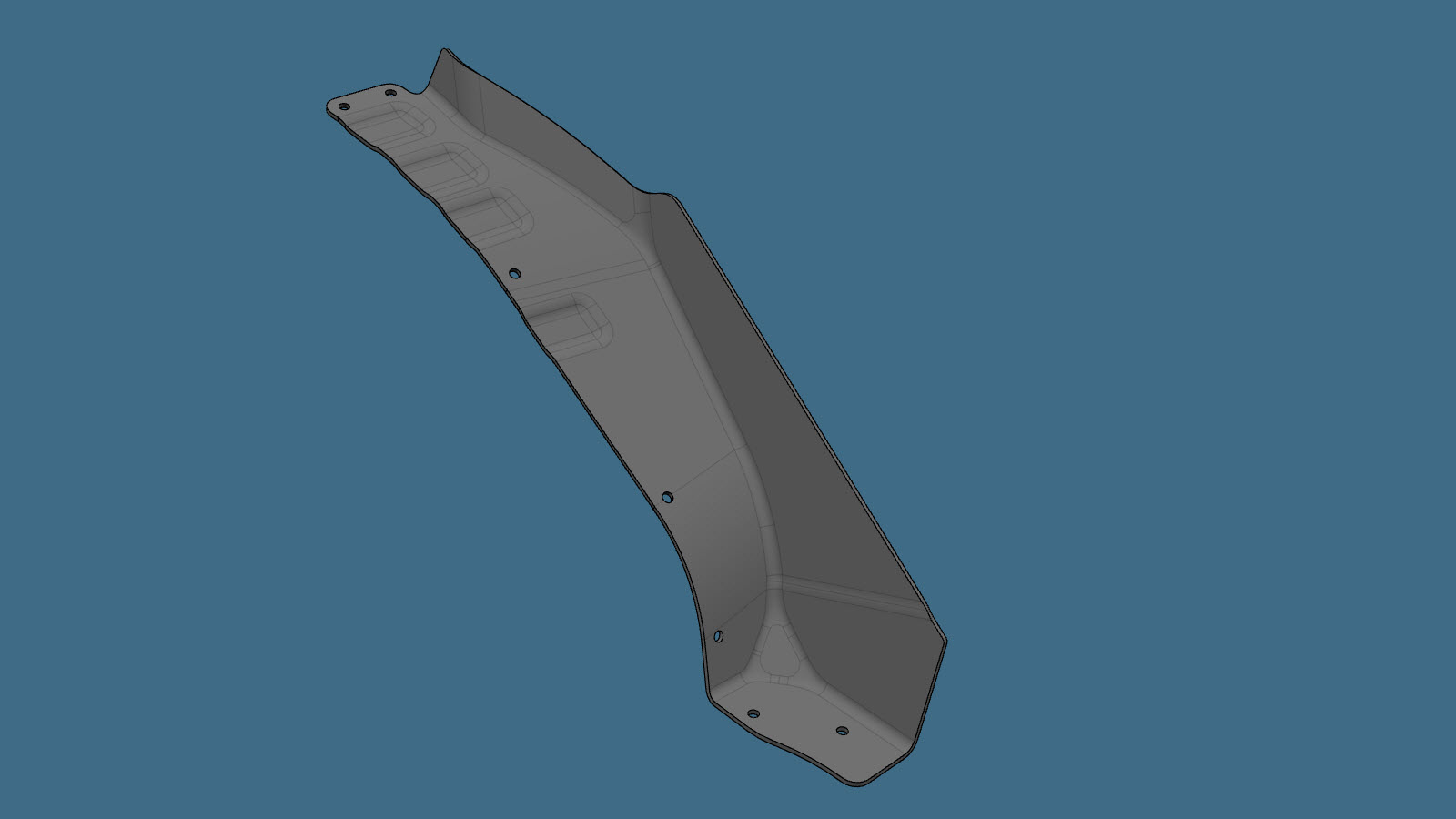

| 1 | MY RUB FRONT WHEELHOUSE SERVICE PANEL(휠하우스 전면부) |
|
| 7 |
고강도 구조용 리벳, 6.5mm
|
|
| 1 |
플로우 폼 리벳 S38
|
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
휠하우스 익스텐션(전면)을(를) 탈거합니다.
-

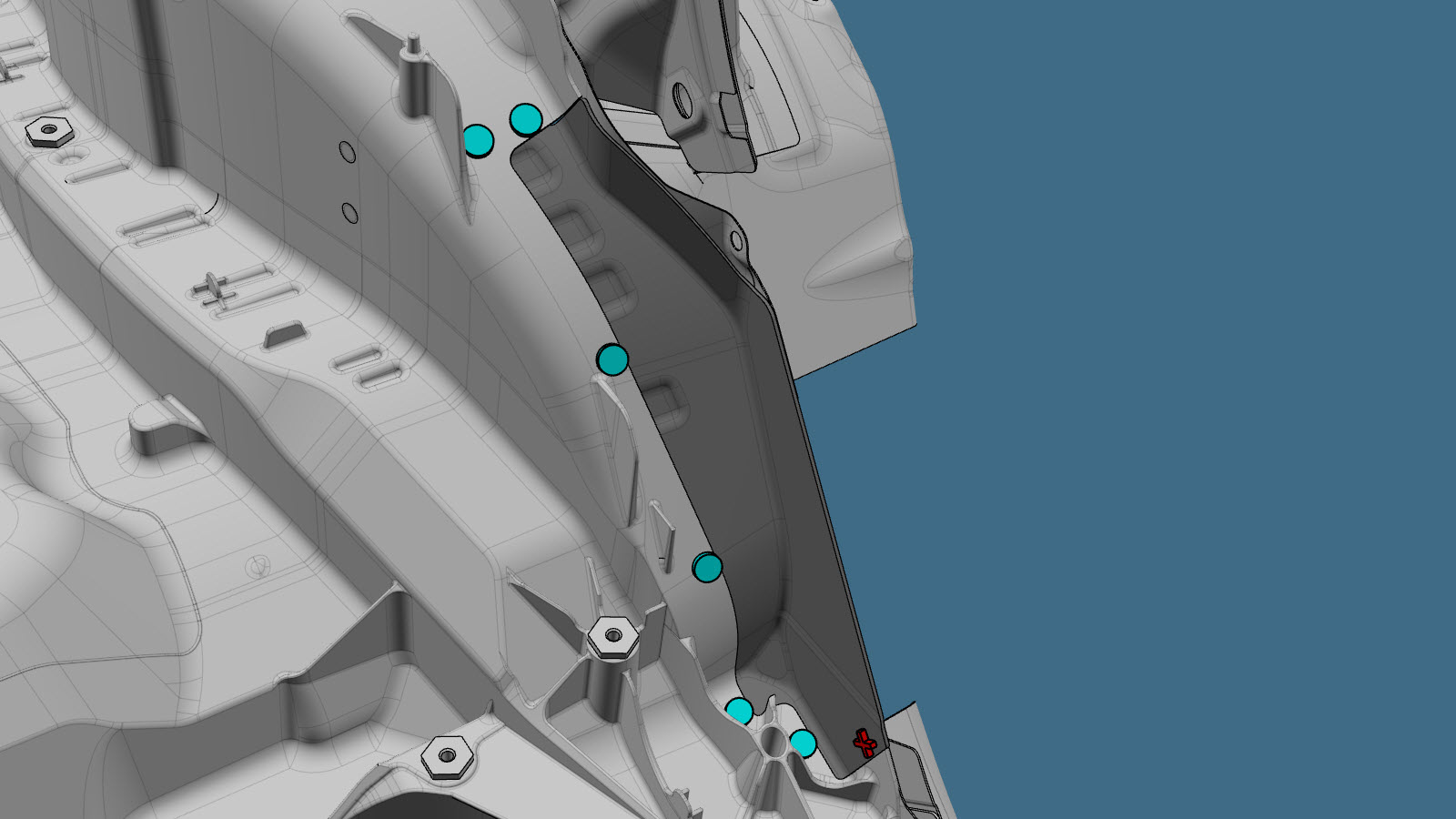

기존 구성품을 탈거합니다.
참조선/참조점

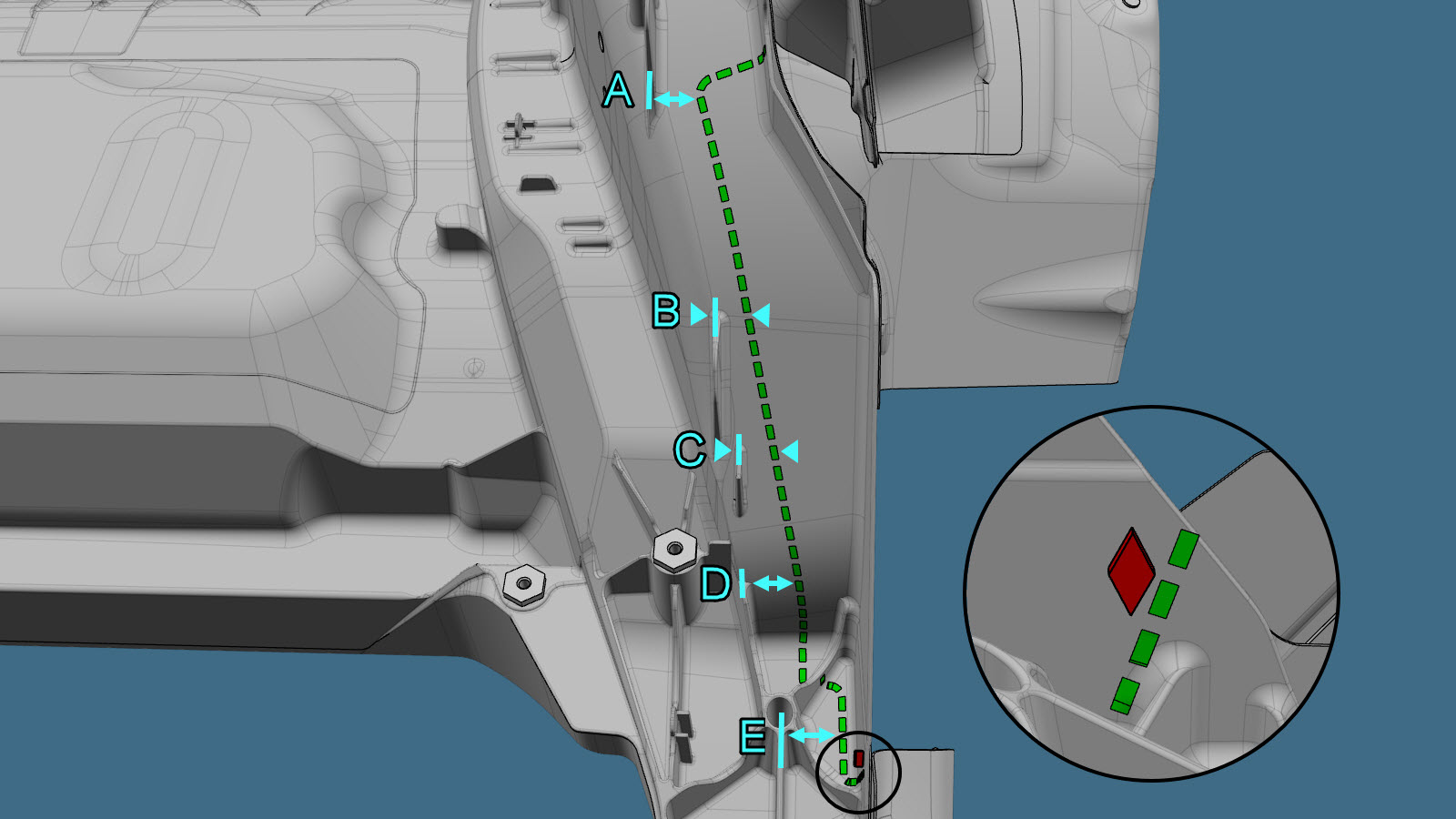

절단선
- A = 30mm
- B = 19mm
- C = 22mm
- D = 39mm
- E = 42mm
참고표시된 측정값은 수리 부위의 외부 경계(최대 크기)를 나타내며, 더 작은 수리 부위가 절단될 수 있습니다. 이 부위 이상으로 손상이 확대된 경우 Tesla 사고 수리 센터에 문의하여 지원을 요청하십시오.참고정비 부품을 주물 후면 차체 하부에서 자재를 탈거하기 위한 참고 자료로 사용합니다. 정비 부품이 수리 영역에 맞을 때까지 필요에 따라 대부분을 절단합니다.경고휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.
또는
공장 출고 SPR
-
장착을 준비합니다.
참고서비스 부품은 휠하우스 아래쪽에서 장착됩니다.참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 참조선/참조점
경고휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.

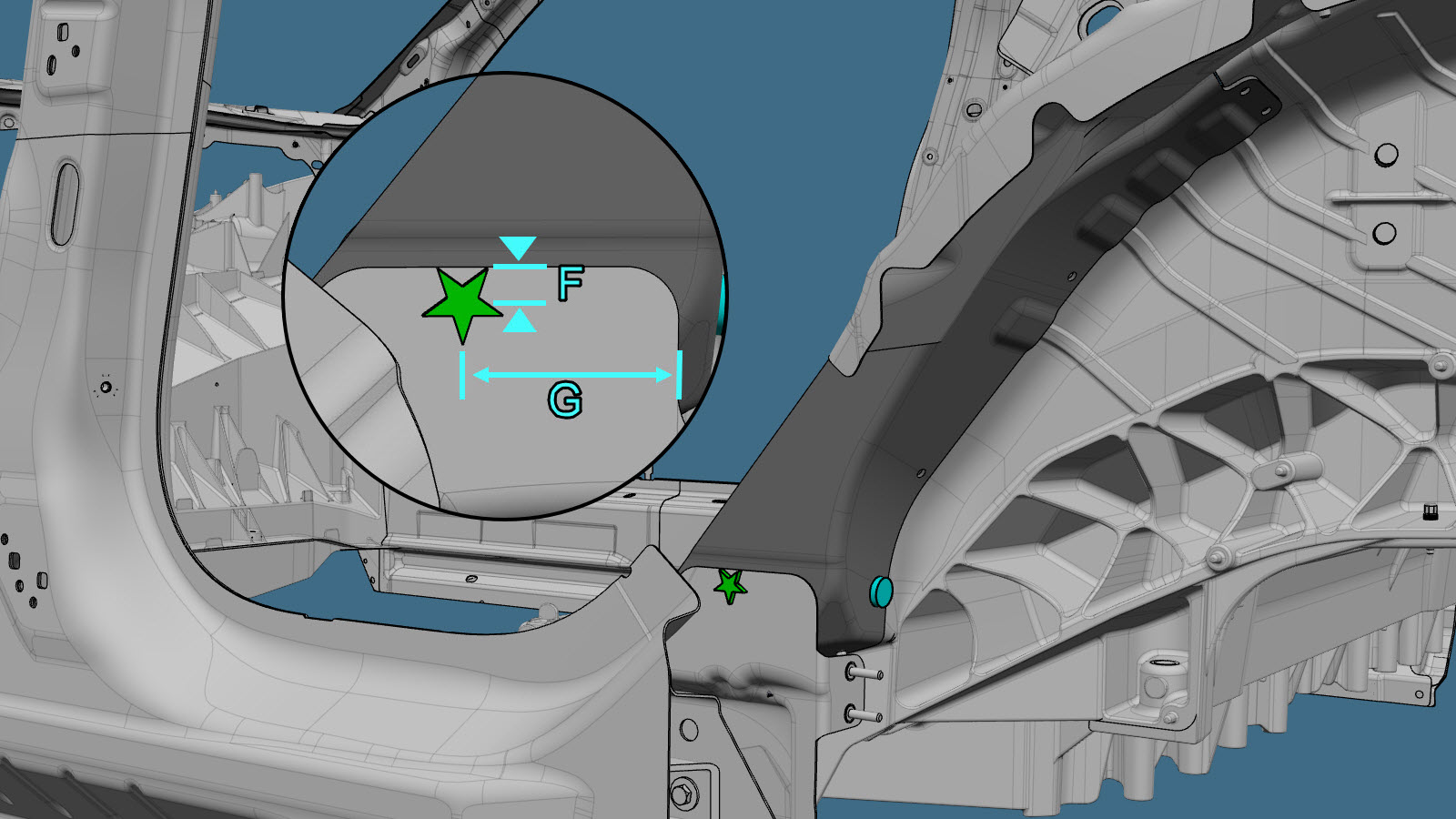

또는 플로우 폼 리벳, S38
- F = 10mm
- G = 65mm
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
-
휠하우스 익스텐션(전면)을(를) 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
