주물 전면 차체 하부 MY-SP(2024년 2월 7일까지 제조된 차량)

교정 코드: 10101300602 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고
1 FUB COMPLETE WITH DASH - CAST FUB(주물 전면 차체 하부)
1 BUTYL FOIL PATCH 90X70x1MM Tesla 부품 번호 1032245-00-A.
14 BOLT,TEP,M10-1.5x35 Tesla 부품 번호 1618776-00-B.
2 T2000,M8x1.25-30,HH,[109-I],G1009,SERR Tesla 부품 번호 1637725-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. 윈드실드(HW4)(탈거 및 교체).
  2. 다음을 탈거합니다. 힌지 - 후드 - LH(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    LH 및 RH 후드 힌지를 모두 탈거합니다.
  3. 다음을 탈거합니다. 슈퍼매니폴드(탈거 및 교체).
  4. 다음을 탈거합니다. 캐리어 - 전면 엔드(탈거 및 교체).
  5. 다음을 탈거합니다. 모듈 - 냉각 팬(탈거 및 장착).
  6. 다음을 탈거합니다. 전기기계식 브레이크 부스터 어셈블리(구조용 팩)(탈거 및 교체).

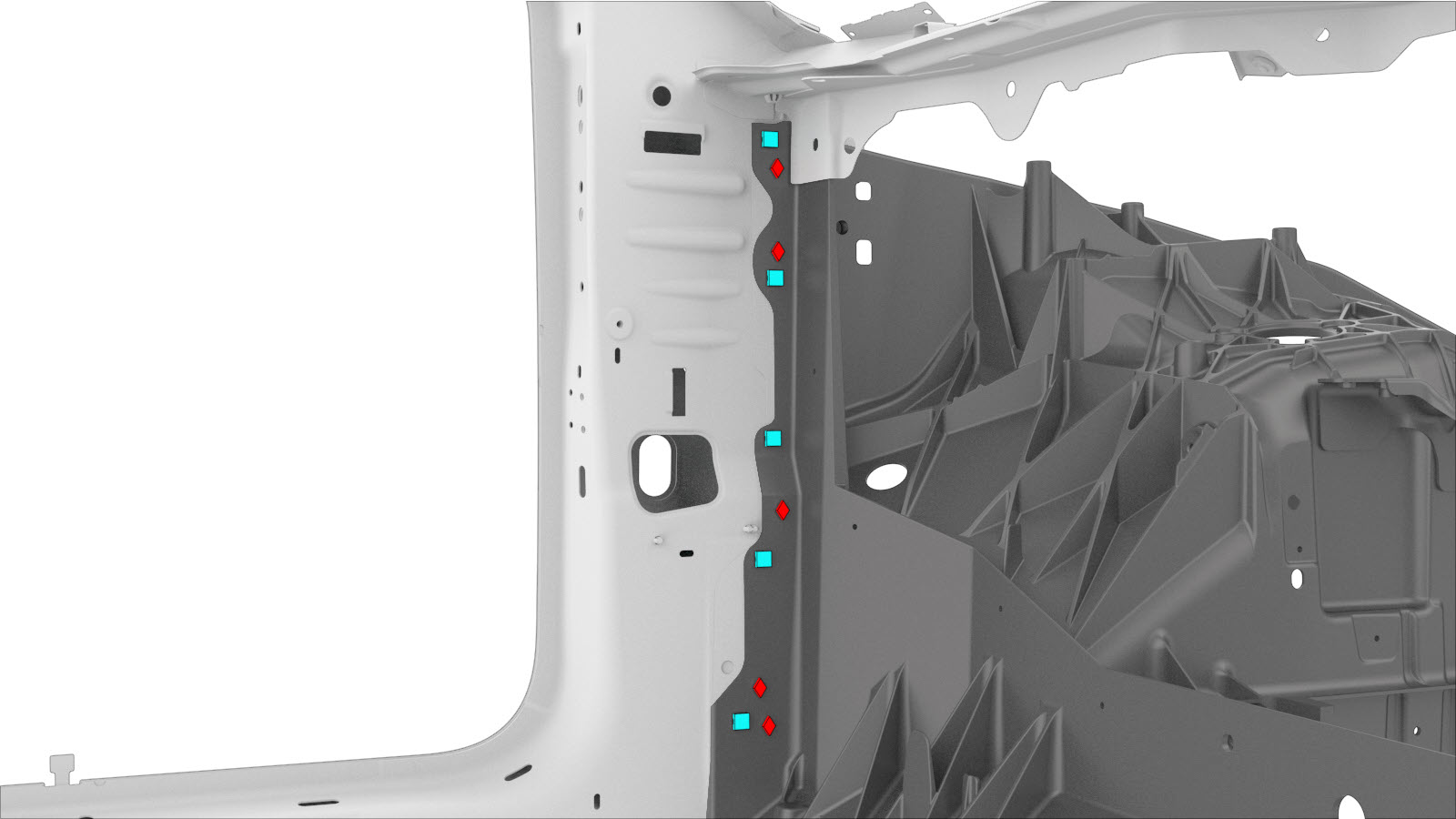

  7. 다음을 탈거합니다. Super Dash (Structural Pack) (Remove and Replace).
  8. 다음을 탈거합니다. 유압 제어 장치(HCU) - 브레이크(구조용 팩)(탈거 및 교체).
  9. 다음을 탈거합니다. 하네스 - 메인 전면(구조용 팩)(탈거 및 교체).
  10. 다음을 탈거합니다. HV 배터리(RWD)(탈거 및 장착).
  11. 다음을 탈거합니다. 브레이크 라인 - 전면 번들(구조용 팩)(탈거 및 교체).
  12. 다음을 탈거합니다. 전면 상부 제어 암(FUCA) 마운트 - LH(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    LH 및 RH 컨트롤 암 마운트를 모두 탈거합니다.
  13. 다음을 탈거합니다. 브레이크 호스 - 가요성 - 전면 - LH(탈거 및 교체).
  14. 다음을 탈거합니다. 센서 - 휠 속도 - ABS - 전면 - LH(탈거 및 교체).
  15. 다음을 탈거합니다. 서브프레임 어셈블리 - 전면(듀얼 모터)(탈거 및 장착).
  16. LH 및 RH 차체 측면 외측 전면 캡을(를) 탈거합니다.

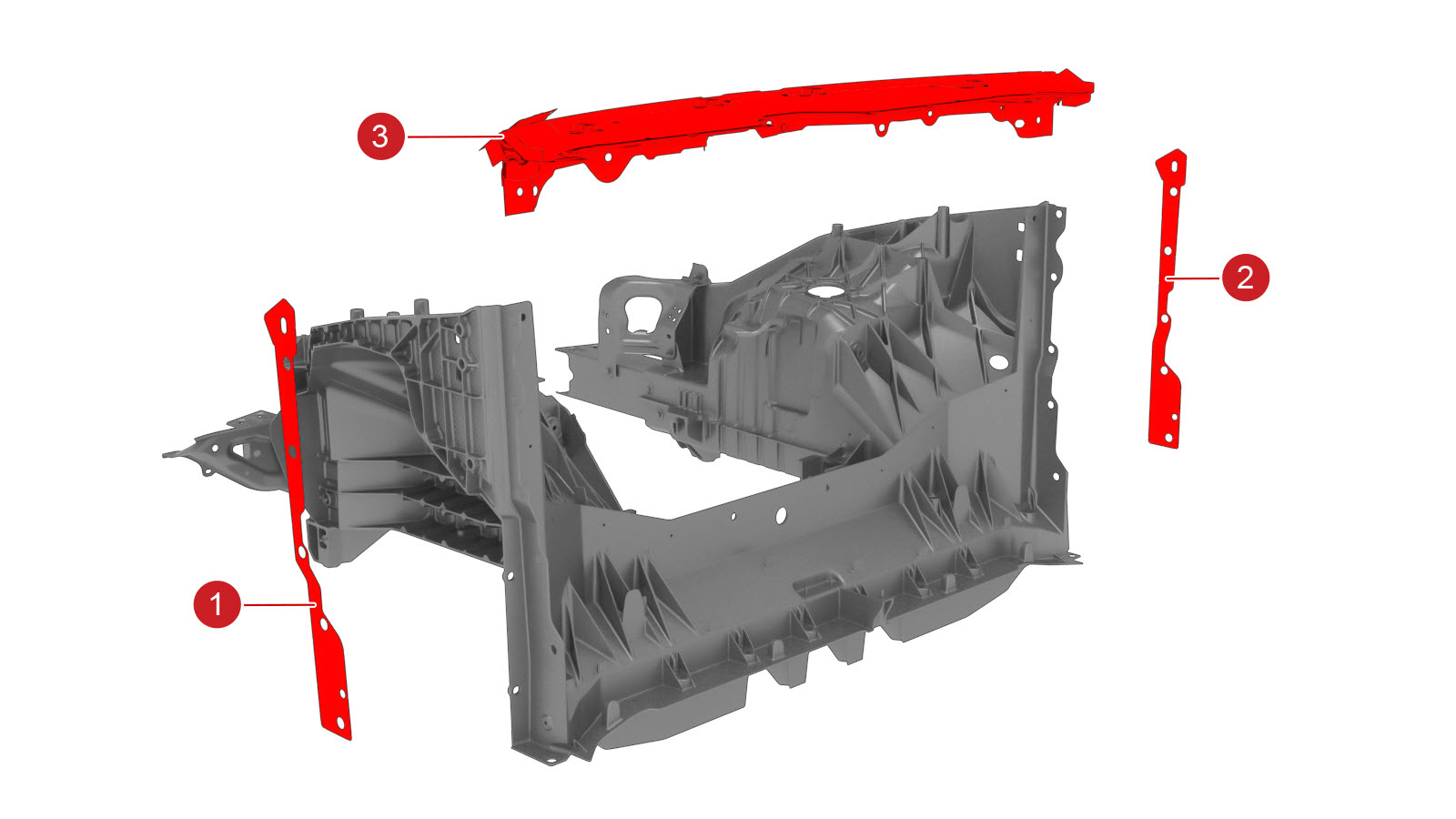

  17. 새 서비스 부품에서, 아래에 표시된 부품들을 탈거하여 새 구성품을 만듭니다.
    • 1 - COWL SIDE BRIDGING PLATE LH
    • 2 - COWL SIDE BRIDGING PLATE RH
    • 3 - MY GFB COWL ASSEMBLY

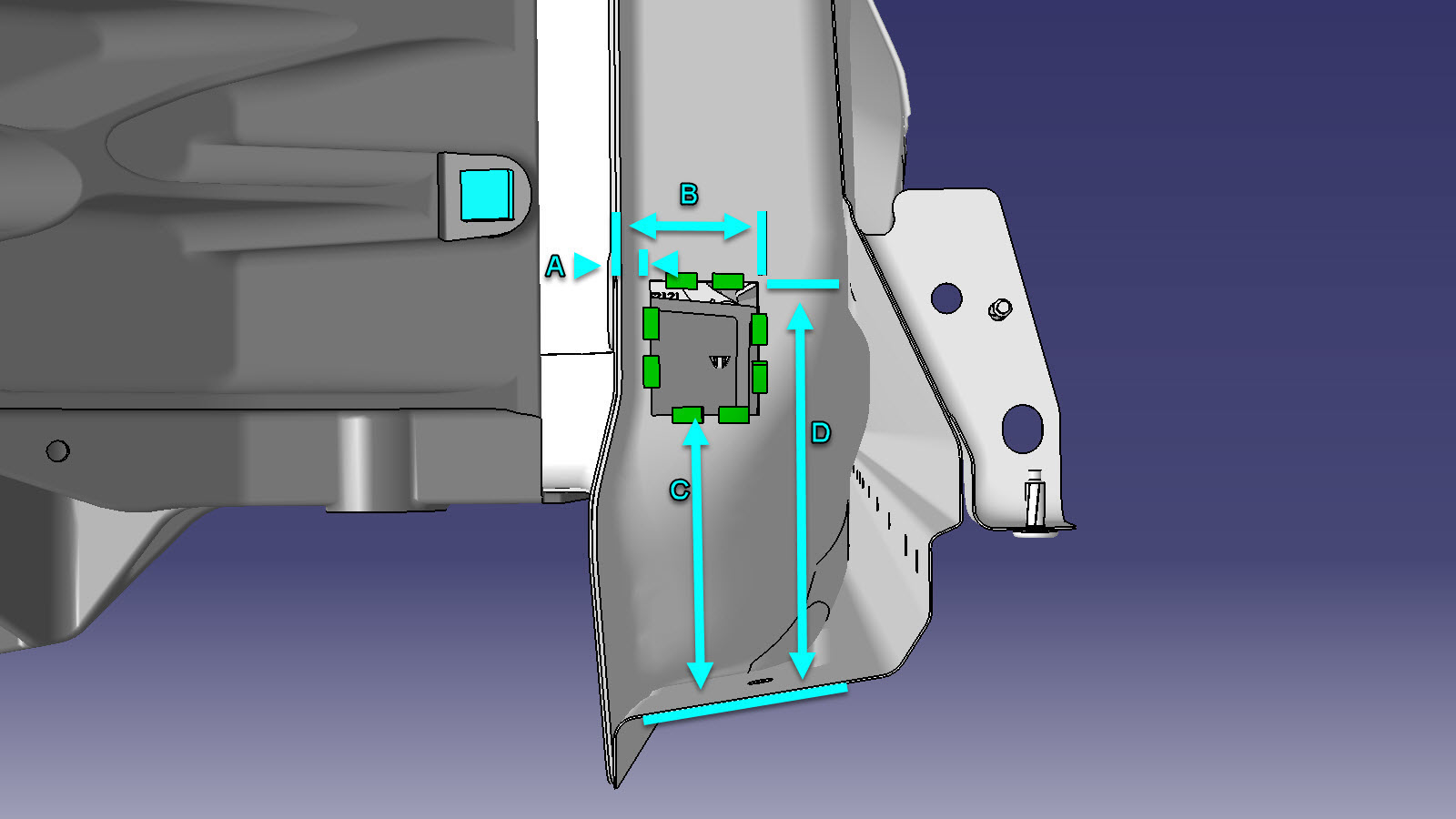

  18. LH 및 RH에서 원래 구성품에 접근할 수 있는 창을 만들어줍니다.
    • 참조선/참조점
    • 절단선 A = 10mm B = 44mm C = 90mm D = 129mm
  19. 기존 구성품을 탈거합니다.
    • 또는 공장 출고 SPR
    • 또는 볼트
  20. 기존 구성품을 탈거합니다.

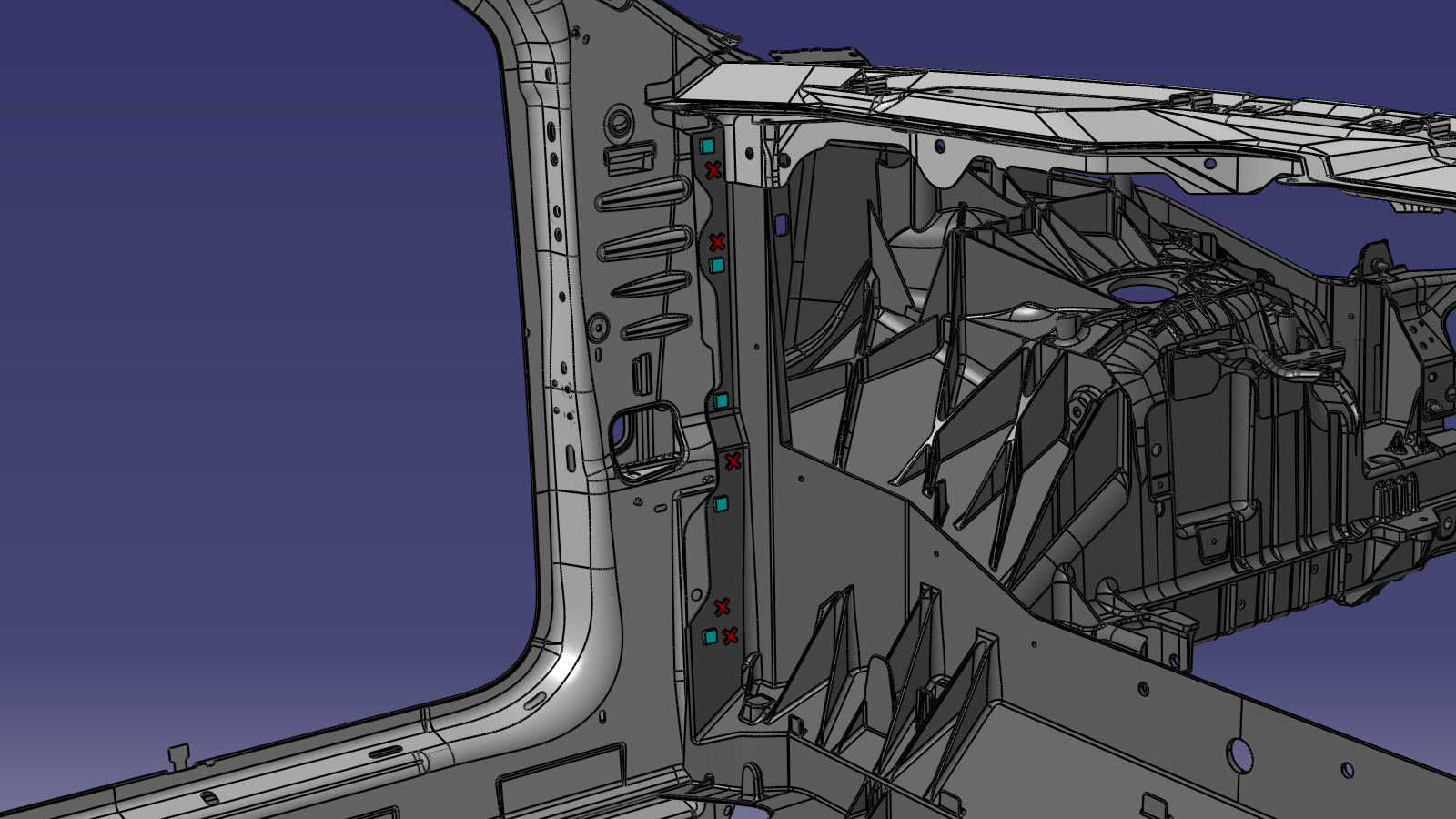

  21. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
    • 또는 BOLT,TEP,M10-1.5x35
    • 또는 T2000,M8x1.25-30,HH,[109-I],G1009,SERR

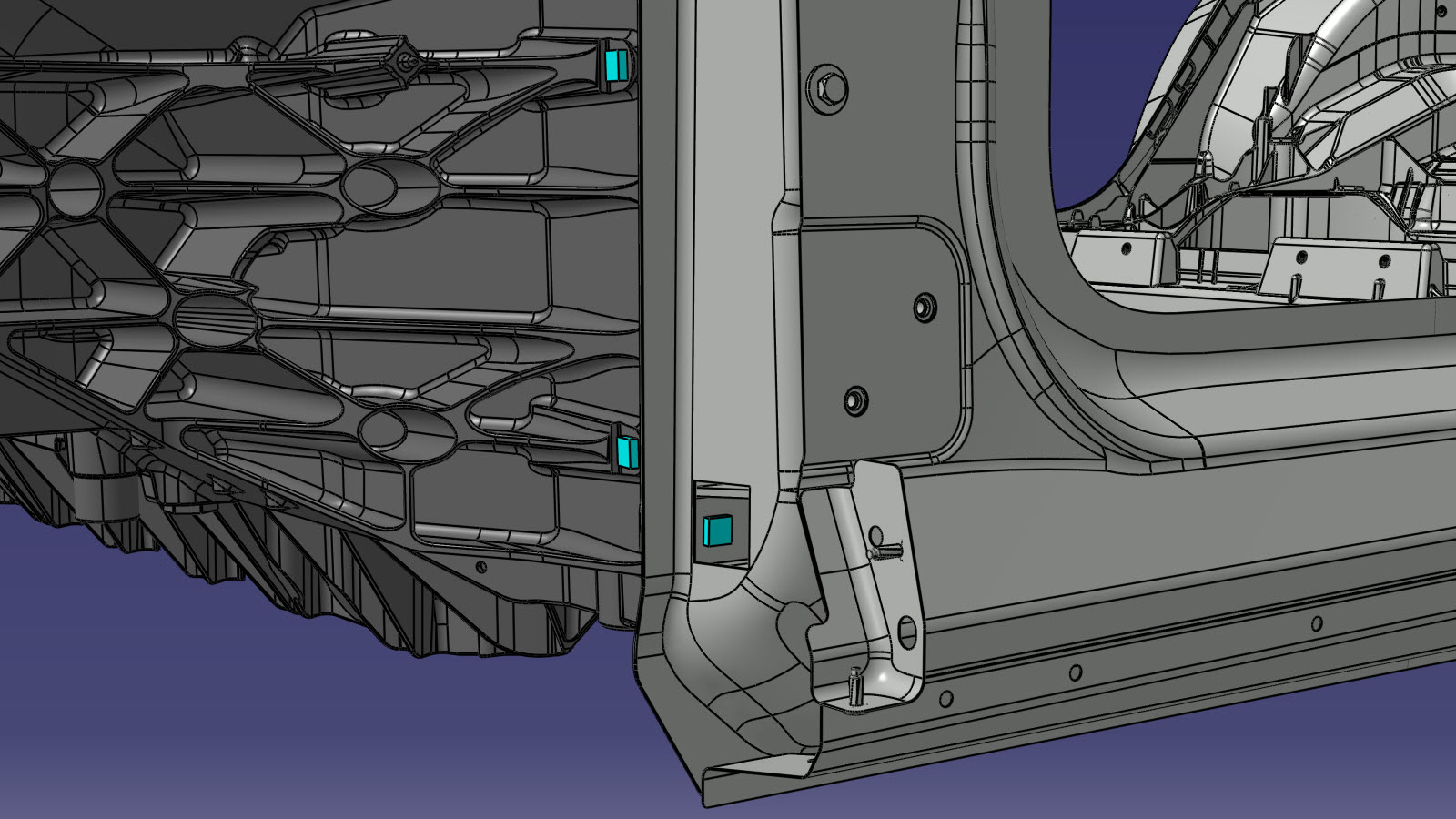

  22. 장착을 준비합니다.
    • 또는 BOLT,TEP,M10-1.5x35
    • 또는 T2000,M8x1.25-30,HH,[109-I],G1009,SERR
  23. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  24. 새 구성품을 장착합니다.
    다음과 같이 볼트를 규격 토크로 조입니다.
    • BOLT,TEP,M10-1.5x35 볼트(각 면에 5개씩)(Tesla 부품 번호 1618776-00-B). 이는 전면 차체 하부를 도어 링 내측(인보드)에 고정시킴: 50Nm.
    • BOLT,TEP,M10-1.5x35 볼트(각 면에 2개씩)(Tesla 부품 번호 1618776-00-B). 이는 전면 차체 하부를 도어 링 내측(아웃보드)에 고정시킴: 65Nm.
    • T2000,M8x1.25-30,HH,[109-I],G1009,SERR 볼트(각 면에 1개씩)(Tesla 부품 번호 1637725-00-A). 이는 전면 차체 하부를 사이드 실 인서트에 고정시킴: 48Nm.

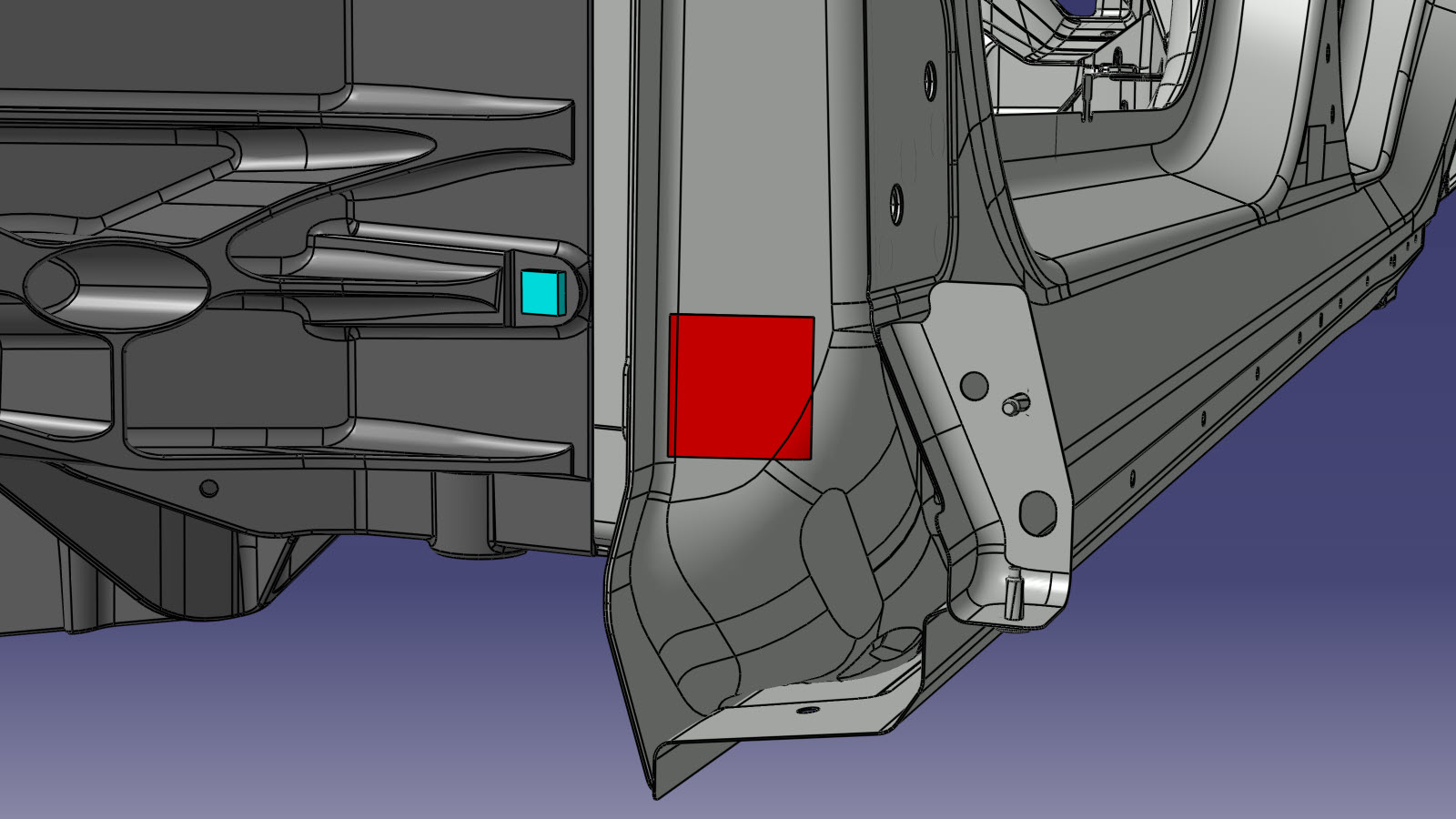

  25. 부틸 호일 패치를 45x50mm 두 조각으로 자르고, 이를 사용하여 LH 및 RH 도어 링 외측 구성품에서 절단된 접근할 수 있는 창을 덮어줍니다.
  26. LH 및 RH 차체 측면 외측 전면 캡을(를) 장착합니다.
  27. 수리 중인 차량에 쇼크 타워 보강재가 장착되어 있는 경우, LH 및 RH 쇼크 타워 보강재를 장착합니다.
  28. 필요한 수리 후 작업을 수행합니다.
  29. 다음을 장착합니다. 서브프레임 어셈블리 - 전면(듀얼 모터)(탈거 및 장착).
  30. 다음을 장착합니다. 센서 - 휠 속도 - ABS - 전면 - LH(탈거 및 교체).
  31. 다음을 장착합니다. 브레이크 호스 - 가요성 - 전면 - LH(탈거 및 교체).
  32. 다음을 장착합니다. 전면 상부 제어 암(FUCA) 마운트 - LH(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    LH 및 RH 컨트롤 암 마운트를 모두 장착합니다.
  33. 다음을 장착합니다. 브레이크 라인 - 전면 번들(구조용 팩)(탈거 및 교체).
  34. 다음을 장착합니다. HV 배터리(RWD)(탈거 및 장착).
  35. 다음을 장착합니다. 하네스 - 메인 전면(구조용 팩)(탈거 및 교체).
  36. 다음을 장착합니다. 유압 제어 장치(HCU) - 브레이크(구조용 팩)(탈거 및 교체).
  37. 다음을 장착합니다. Super Dash (Structural Pack) (Remove and Replace).
  38. 다음을 장착합니다. 전기기계식 브레이크 부스터 어셈블리(구조용 팩)(탈거 및 교체).
  39. 다음을 장착합니다. 모듈 - 냉각 팬(탈거 및 장착).
  40. 다음을 장착합니다. 캐리어 - 전면 엔드(탈거 및 교체).
  41. 다음을 장착합니다. 슈퍼매니폴드(탈거 및 교체).
  42. 다음을 장착합니다. 힌지 - 후드 - LH(탈거 및 교체).
    Informational PurposesAn informational icon, calling your attention
    참고
    LH 및 RH 후드 힌지를 모두 장착합니다.
  43. 다음을 장착합니다. 윈드실드(HW4)(탈거 및 교체).
