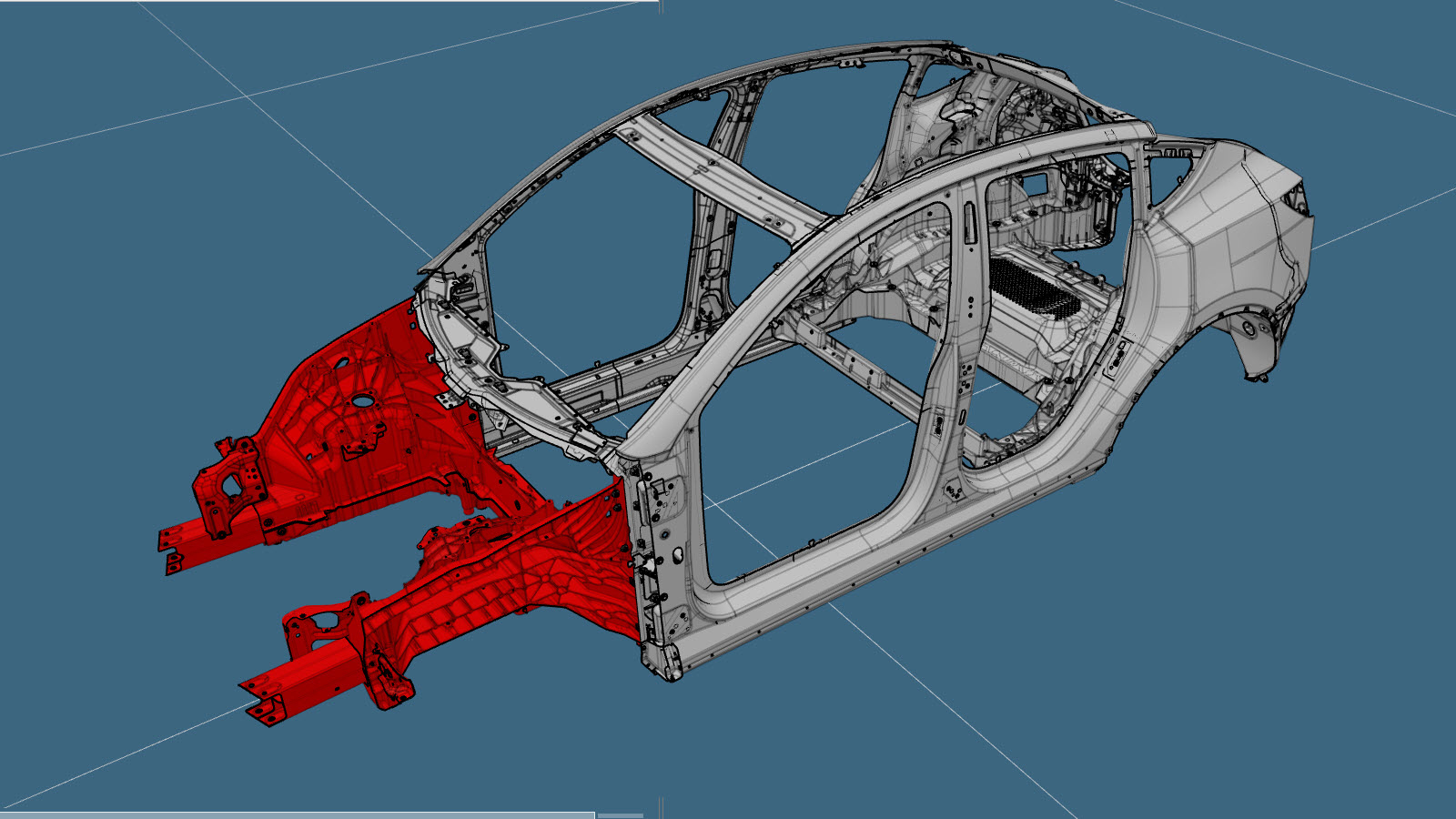

주물 전면 하부 차체(2024년 2월 7일 이후 제작된 차량)

교정 코드: 10101301802 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 부품의 손상 정도에 따라 이 부품을 수리할 수 있습니다. 자세한 내용은 주물 전면 차체 하부 수리 지침을(를) 참조하십시오.
이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.

부품 목록


수량	설명	이미지/비고
1	FUB COMPLETE WITH DASH - CAST FUB(주물 전면 차체 하부)
4	플로우 폼 리벳 S38
1	BUTYL FOIL PATCH 90X70x1MM	Tesla 부품 번호 1032245-00-A.
14	BOLT,TEP,M10-1.5x35	Tesla 부품 번호 1618776-00-B.
2	T2000,M8x1.25-30,HH,[109-I],G1009,SERR	Tesla 부품 번호 1637725-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

다음을 탈거합니다. Windshield (HW4) (Remove and Replace).
다음을 탈거합니다. Hinge - Hood - LH (Remove and Replace).

참고
LH 및 RH 후드 힌지를 모두 탈거합니다.
다음을 탈거합니다. Supermanifold (Remove and Replace).
다음을 탈거합니다. Carrier - Front End (Remove and Replace).
다음을 탈거합니다. Module - Cooling Fan (Remove and Install).
다음을 탈거합니다. Electromechanical Brake Booster Assembly (Structural Pack) (Remove and Replace).
다음을 탈거합니다. Super Dash (Structural Pack) (Remove and Replace).
다음을 탈거합니다. Hydraulic Control Unit (HCU) - Brake (구조용 팩) (Remove and Replace).
다음을 탈거합니다. Harness - Main Front (Structural Pack) (Remove and Replace).
다음을 탈거합니다. HV Battery (RWD) (Remove and Install).
다음을 탈거합니다. Brake Lines - Front Bundle (구조용 팩) (Remove and Replace).
다음을 탈거합니다. Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).

참고
LH 및 RH 컨트롤 암 마운트를 모두 탈거합니다.
다음을 탈거합니다. Brake Hose - Flexible - Front - LH (Remove and Replace).
다음을 탈거합니다. Sensor - Wheel Speed - ABS - Front - LH (Remove and Replace).
다음을 탈거합니다. Subframe Assembly - Front (Dual Motor) (Remove and Install).
LH 및 RH 차체 측면 외측 전면 캡을(를) 탈거합니다.
새 서비스 부품에서, 아래에 표시된 부품들을 탈거하여 새 구성품을 만듭니다.
- 1 - COWL SIDE BRIDGING PLATE LH
- 2 - COWL SIDE BRIDGING PLATE RH
- 3 - MY GFB COWL ASSEMBLY
LH 및 RH에서 원래 구성품에 접근할 수 있는 창을 만들어줍니다.
- 참조선/참조점
- 절단선 A = 10mm B = 44mm C = 90mm D = 129mm
기존 구성품을 탈거합니다.
- 또는 공장 출고 SPR
- 또는 볼트, 별 모양 헤드
기존 구성품을 탈거합니다.
- 또는 공장 출고 SPR
기존 구성품을 탈거합니다.
- 또는 볼트, 별 모양 헤드
- 또는 볼트

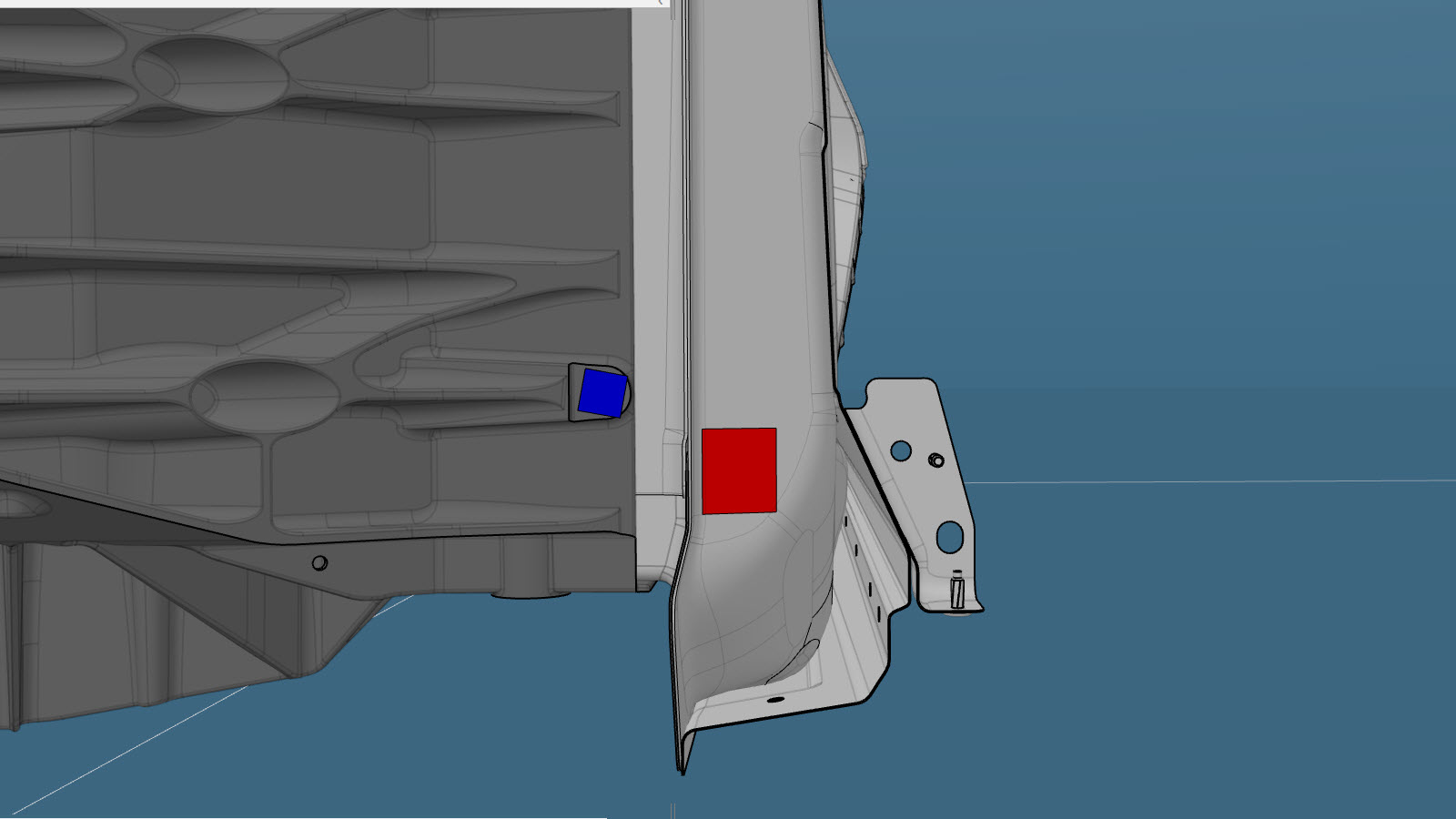

장착을 준비합니다.
참고
빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
- 또는 플로우 폼 리벳, S38
- 또는 볼트, 별 모양 헤드
장착을 준비합니다.
- 또는 볼트, 별 모양 헤드
- 또는 볼트
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
다음과 같이 볼트를 규격 토크로 조입니다.
- BOLT,TEP,M10-1.5x35 볼트(각 면에 5개씩)(Tesla 부품 번호 1618776-00-B). 이는 전면 차체 하부를 도어 링 내측(인보드)에 고정시킴: 50Nm.
- BOLT,TEP,M10-1.5x35 볼트(각 면에 2개씩)(Tesla 부품 번호 1618776-00-B). 이는 전면 차체 하부를 도어 링 내측(아웃보드)에 고정시킴: 65Nm.
- T2000,M8x1.25-30,HH,[109-I],G1009,SERR 볼트(각 면에 1개씩)(Tesla 부품 번호 1637725-00-A). 이는 전면 차체 하부를 사이드 실 인서트에 고정시킴: 48Nm.
부틸 호일 패치를 45x50mm 두 조각으로 자르고, 이를 사용하여 LH 및 RH 도어 링 외측 구성품에서 절단된 접근할 수 있는 창을 덮어줍니다.
LH 및 RH 차체 측면 외측 전면 캡을(를) 장착합니다.
필요한 수리 후 작업을 수행합니다.
다음을 장착합니다. Subframe Assembly - Front (Dual Motor) (Remove and Install).
다음을 장착합니다. Sensor - Wheel Speed - ABS - Front - LH (Remove and Replace).
다음을 장착합니다. Brake Hose - Flexible - Front - LH (Remove and Replace).
다음을 장착합니다. Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).

참고
LH 및 RH 컨트롤 암 마운트를 모두 장착합니다.
다음을 장착합니다. Brake Lines - Front Bundle (구조용 팩) (Remove and Replace).
다음을 장착합니다. HV Battery (RWD) (Remove and Install).
다음을 장착합니다. Harness - Main Front (Structural Pack) (Remove and Replace).
다음을 장착합니다. Hydraulic Control Unit (HCU) - Brake (구조용 팩) (Remove and Replace).
다음을 장착합니다. Super Dash (Structural Pack) (Remove and Replace).
다음을 장착합니다. Electromechanical Brake Booster Assembly (Structural Pack) (Remove and Replace).
다음을 장착합니다. Module - Cooling Fan (Remove and Install).
다음을 장착합니다. Carrier - Front End (Remove and Replace).
다음을 장착합니다. Supermanifold (Remove and Replace).
다음을 장착합니다. Hinge - Hood - LH (Remove and Replace).

참고
LH 및 RH 후드 힌지를 모두 장착합니다.
다음을 장착합니다. Windshield (HW4) (Remove and Replace).
