도어 링 외측
수리 정보
- 이 문서의 도어 링 외측 부분 설명 부분에서 참조된 절단선이 사용되는 경우 도어 링 외측은 개별 부분으로 또는 부분 조합으로 교체할 수 있습니다.
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
|
전체 수리: 1 참고 부분 수리만을 위한 경우: 일부 부분 수리에는 두 번째 부품이 필요합니다. 도어 링 외측 부분 설명의 내용을 참조하여 계획한 부분 수리에 추가 부품이 필요한지 확인하십시오. |
MY ASY – DOOR RING OUTER SVC E-COATED(도어 링 외측) |
|
| 2 |
구조용 벌브 리벳, 6.5mm
|
|
| 3 |
플로우 폼 리벳 S28
|
|
| 8 |
플로우 폼 리벳 S38
|
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
도어 링 외측 부분 설명
| 도어 링 외측, 서브어셈블리 및 서부 어셈블리 구획 분할 | ||
|---|---|---|

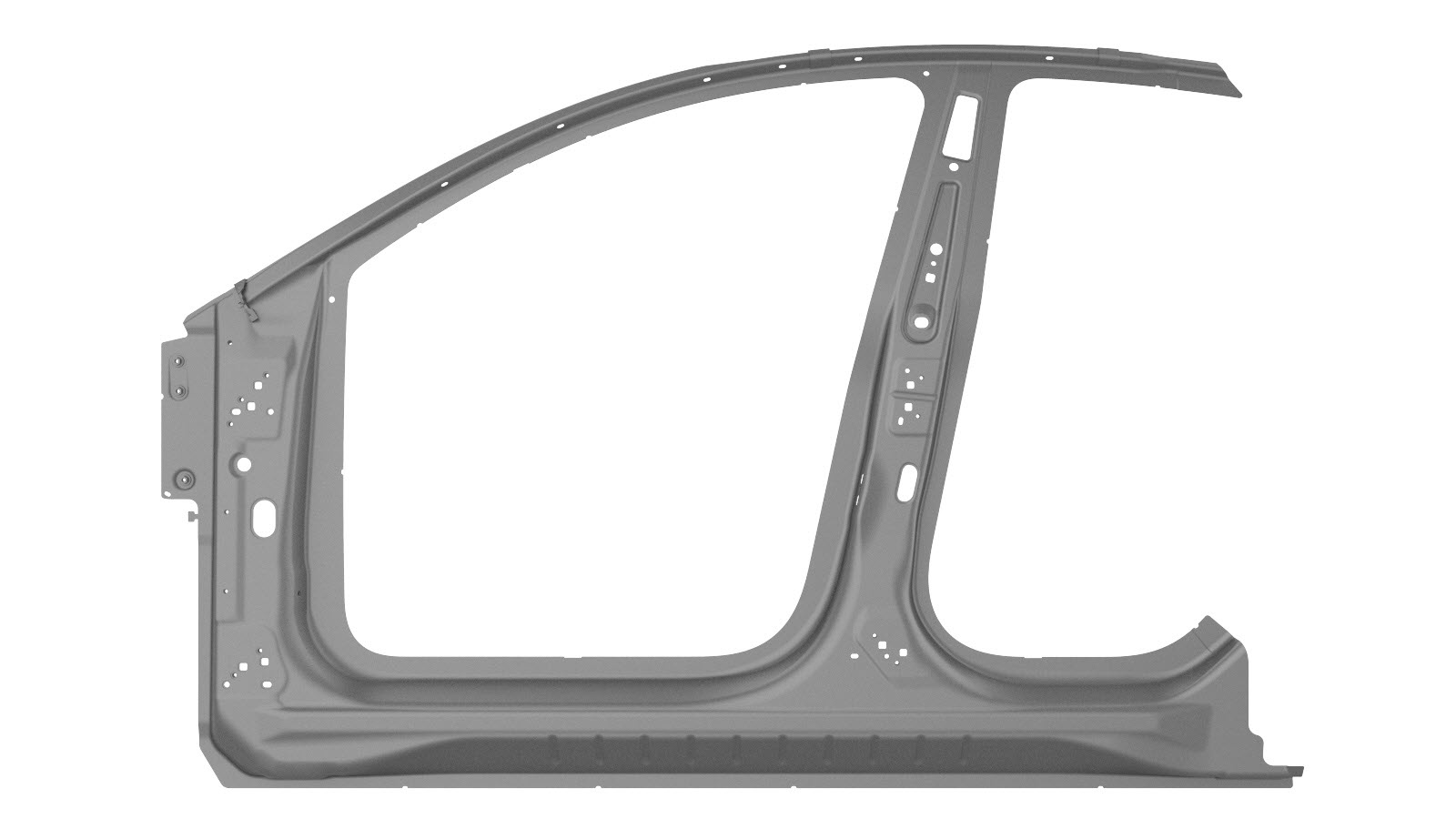

| 도어 링 외측(아래에 표시됨)은 단일 부품이며 단일 수리로 교체할 수 있습니다. | ||
|
|
||
|
또는 전체 도어 링 외측을 교체하는 대신 이 문서에서 설명된 절단선을 사용하여 도어 링 외측을 부분을 이용해 도어 링 외측의 영역을 교체할 수 있습니다. |
||
|
|
||

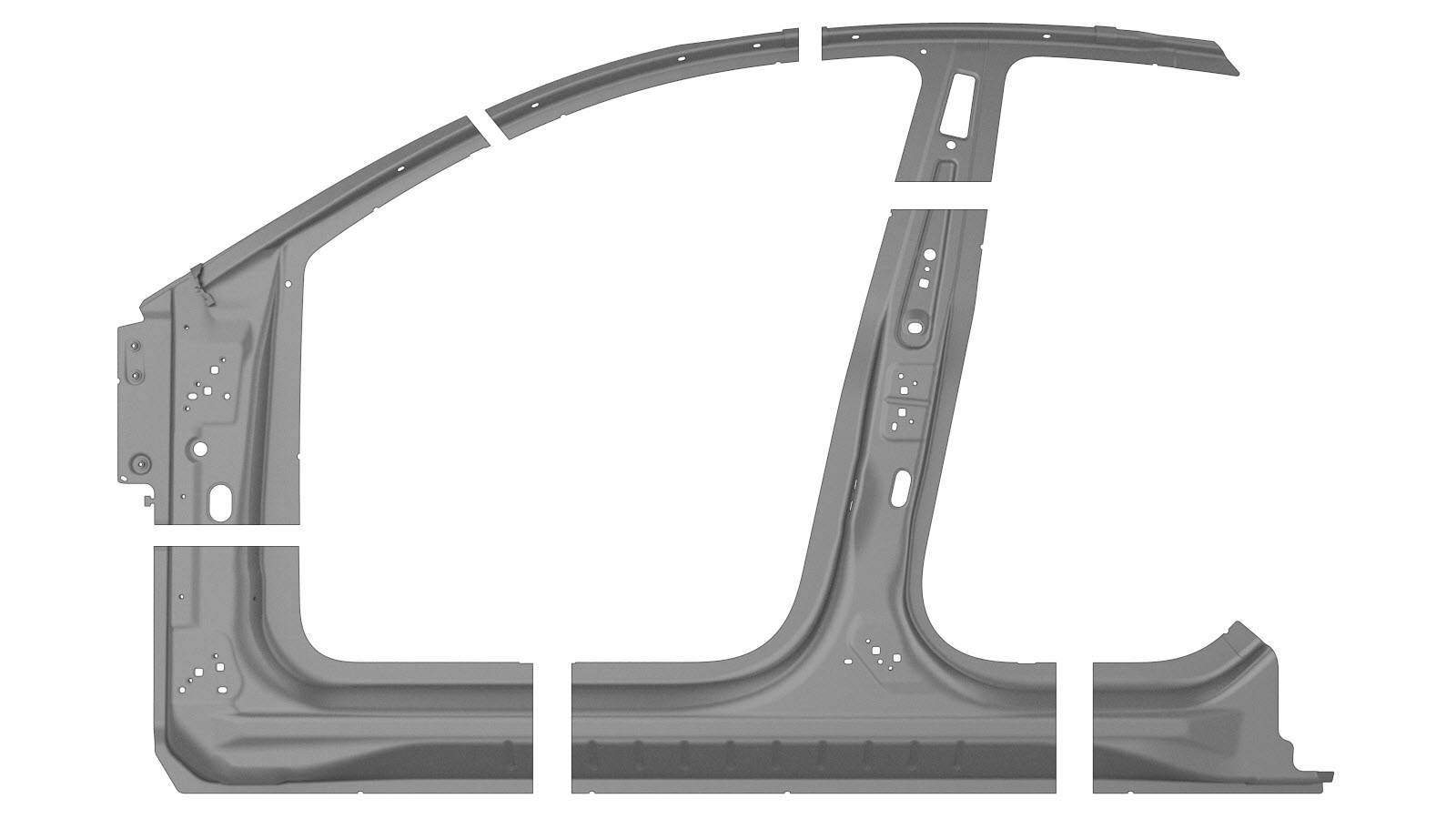

| 도어 링 외측 부분 |
| 도어 링 외측 부분 설명 | |
|---|---|
|
힌지 필러 하단 부분
참고 이 부분 수리를 수행할 때에는 추가 도어 링 외측을 주문하십시오. 참고 힌지 필러 하단에서 B필러 하단으로 이어지는 접합부에는 보강재 플레이트를 제작하여 장착하되 너비는 80mm로 합니다. 구조용 벌브 리벳을 균등하게 놓고 사이드 실 인서트에 가까운 리벳에 필요한 하단 간격을 확보합니다. 참고 힌지 필러 하단과 힌지 필러 상단의 접합부에는, 뒷받침판을 제작하여 장착하되 너비는 80mm로 하고, 장착은 지시된 위치에 합니다.
|

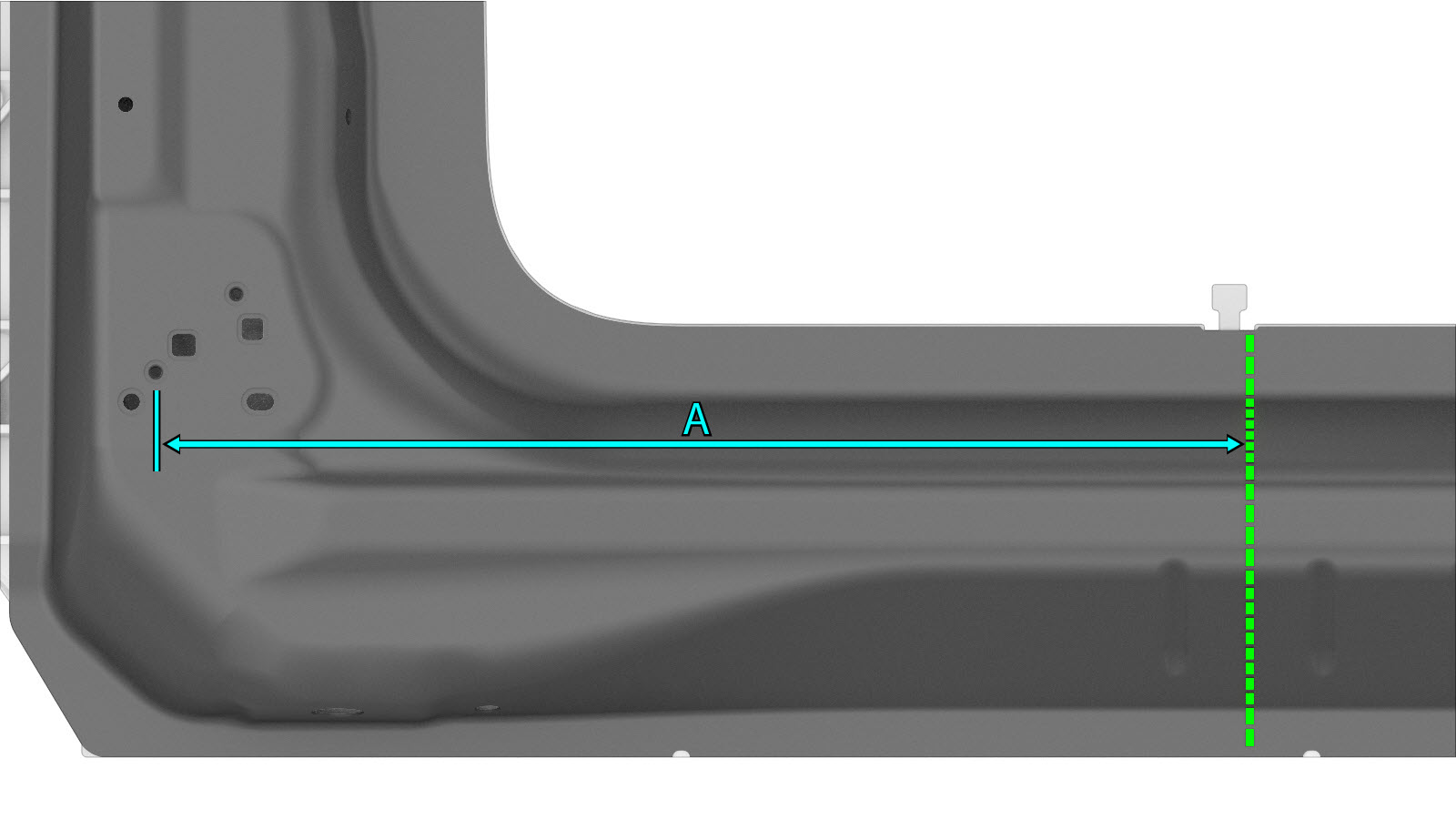

힌지 필러 하단에서 B필러 하단으로 이어지는 절단선

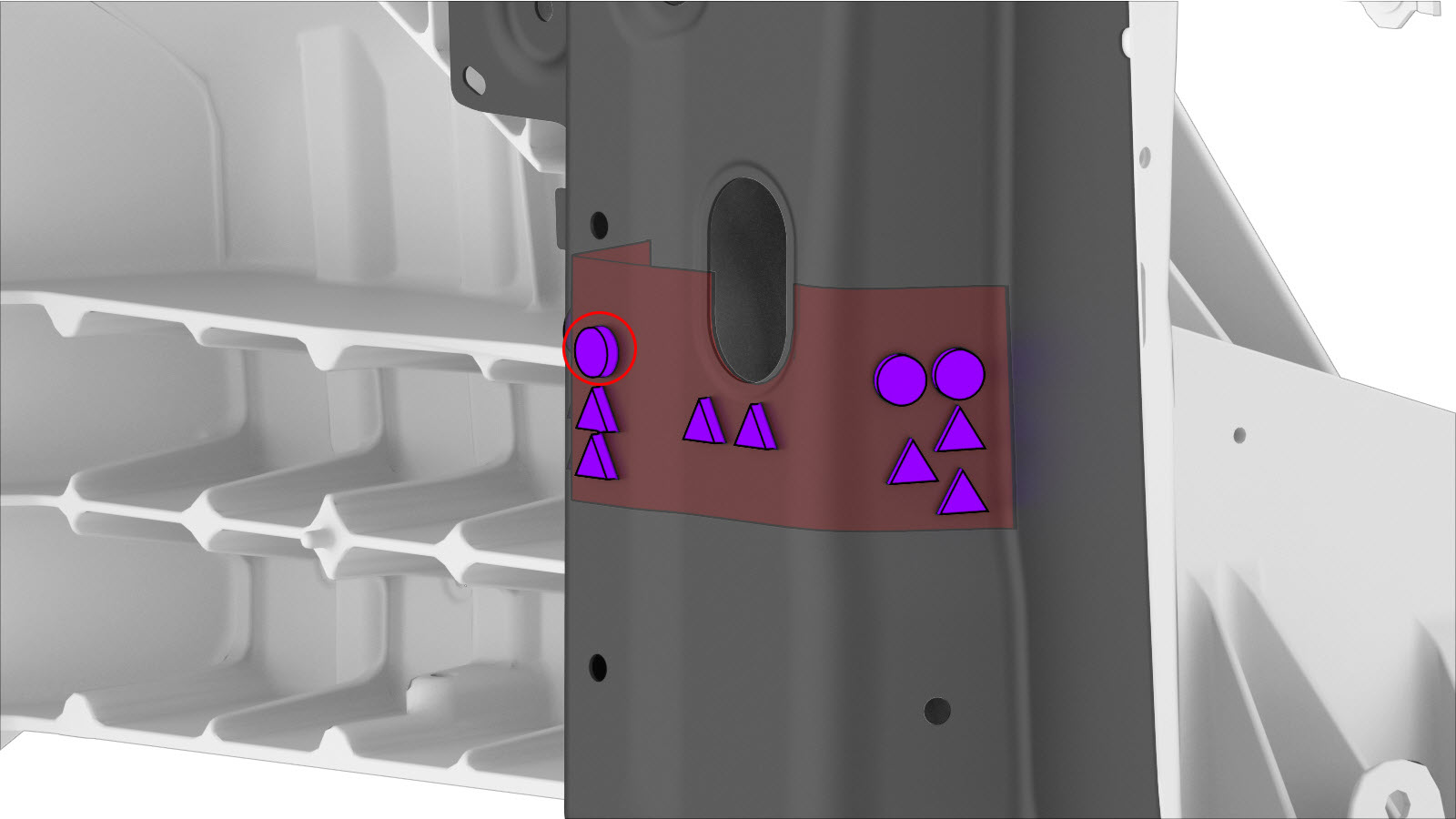

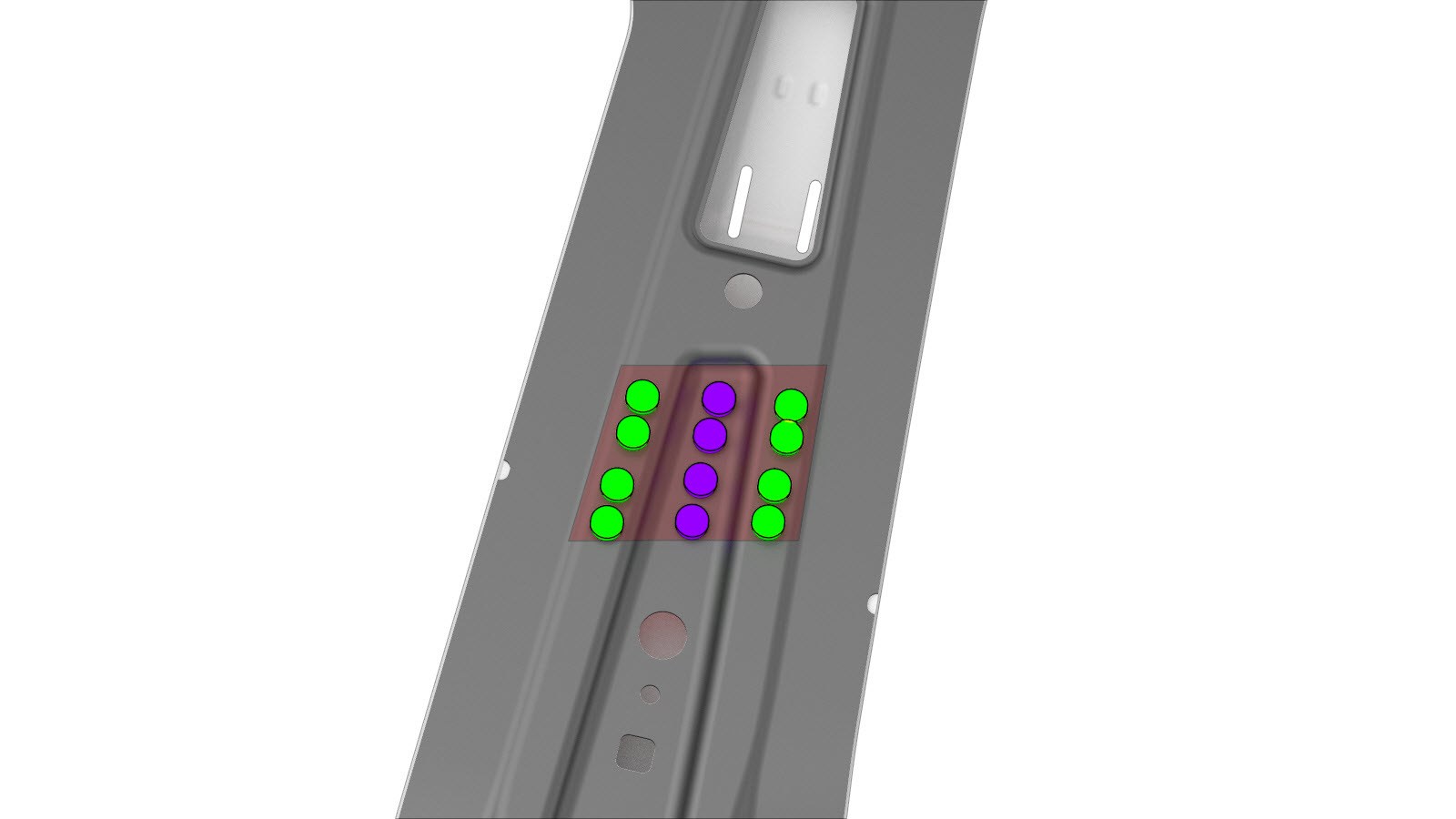

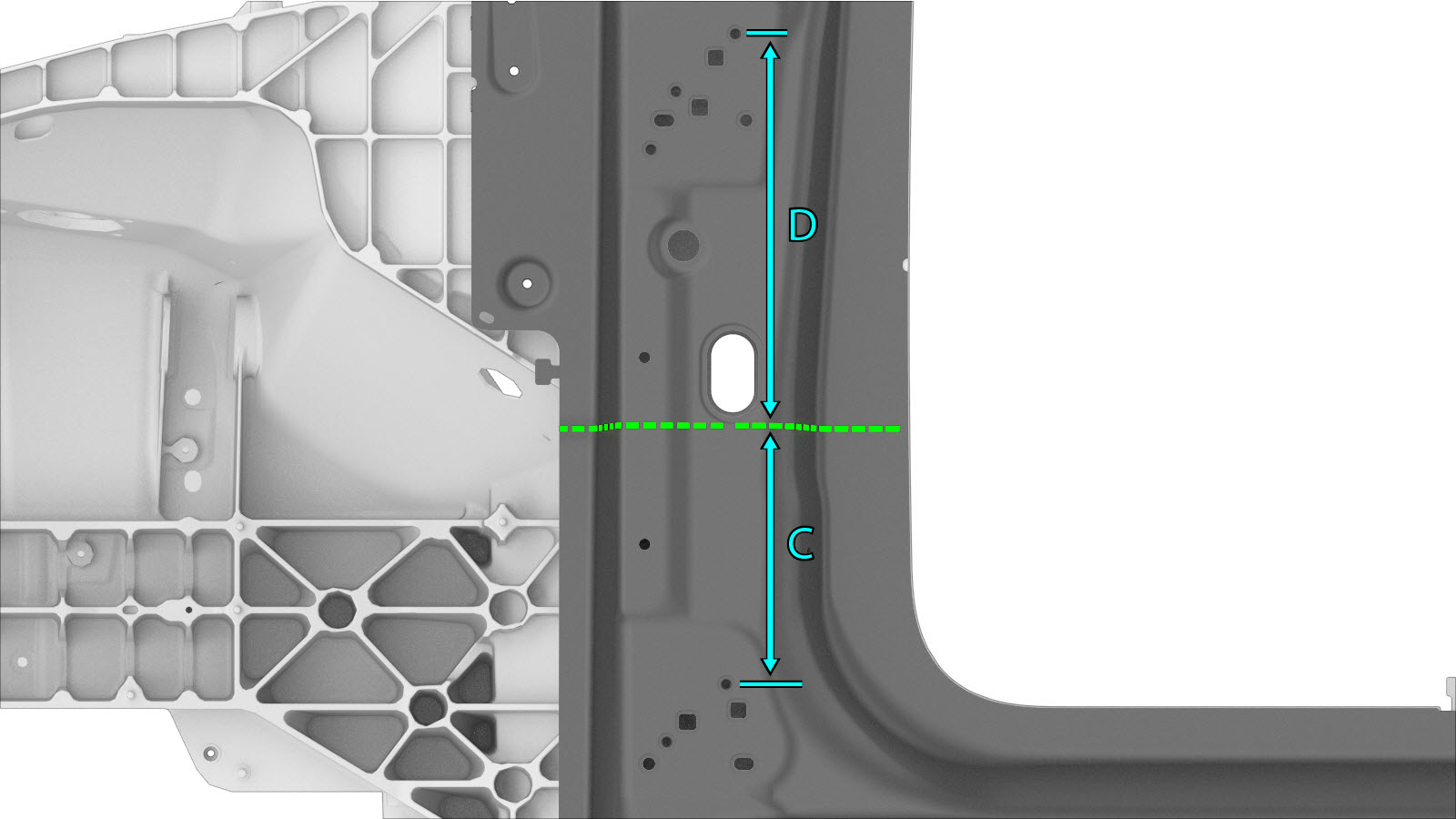

힌지 필러 상단에서 힌지 필러 하단으로 이어지는 절단선 힌지 필러 하단에서 B필러 하단으로 이어지는 보강재 플레이트 힌지 필러 상단에서 힌지 필러 하단으로 이어지는 뒷받침판
|
|
힌지 필러 상단 부분
참고 이 부분 수리를 수행할 때에는 추가 도어 링 외측을 주문하십시오. 참고 힌지 필러 하단과 힌지 필러 상단의 접합부, 그리고 힌지 필러 상단과 A필러 상단의 접합부에는 뒷받침판을 제작하여 장착하되 너비는 80mm로 하고, 장착은 지시된 위치에 합니다. 참고 빨간색 원으로 표시된 리벳은 차체 측면 외측 구성품을 장착한 후 장착합니다.
|
힌지 필러 상단에서 힌지 필러 하단으로 이어지는 절단선 힌지 필러 상단에서 A필러 상단으로 이어지는 절단 선 힌지 필러 상단에서 힌지 필러 하단으로 이어지는 뒷받침판

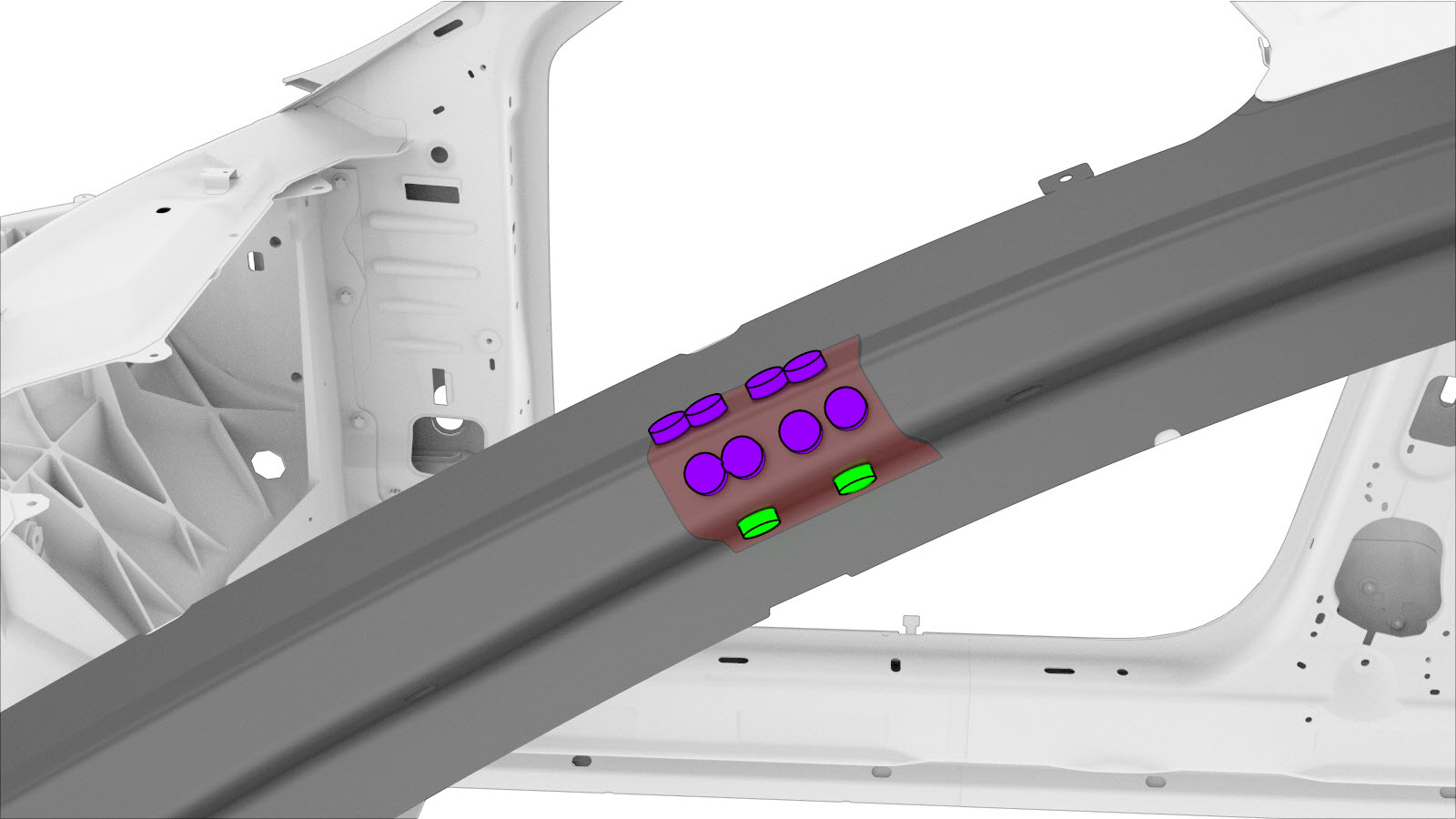

힌지 필러 상단에서 A필러 상단으로 이어지는 뒷받침판
|
|
A필러 상단 부분
참고 힌지 필러 상단과 A필러 상단의 접합부, 그리고 A필러 상단과 B필러 상단의 접합부에는 뒷받침판을 제작하여 장착하되 너비는 80mm로 하고, 장착은 지시된 위치에 합니다.
|

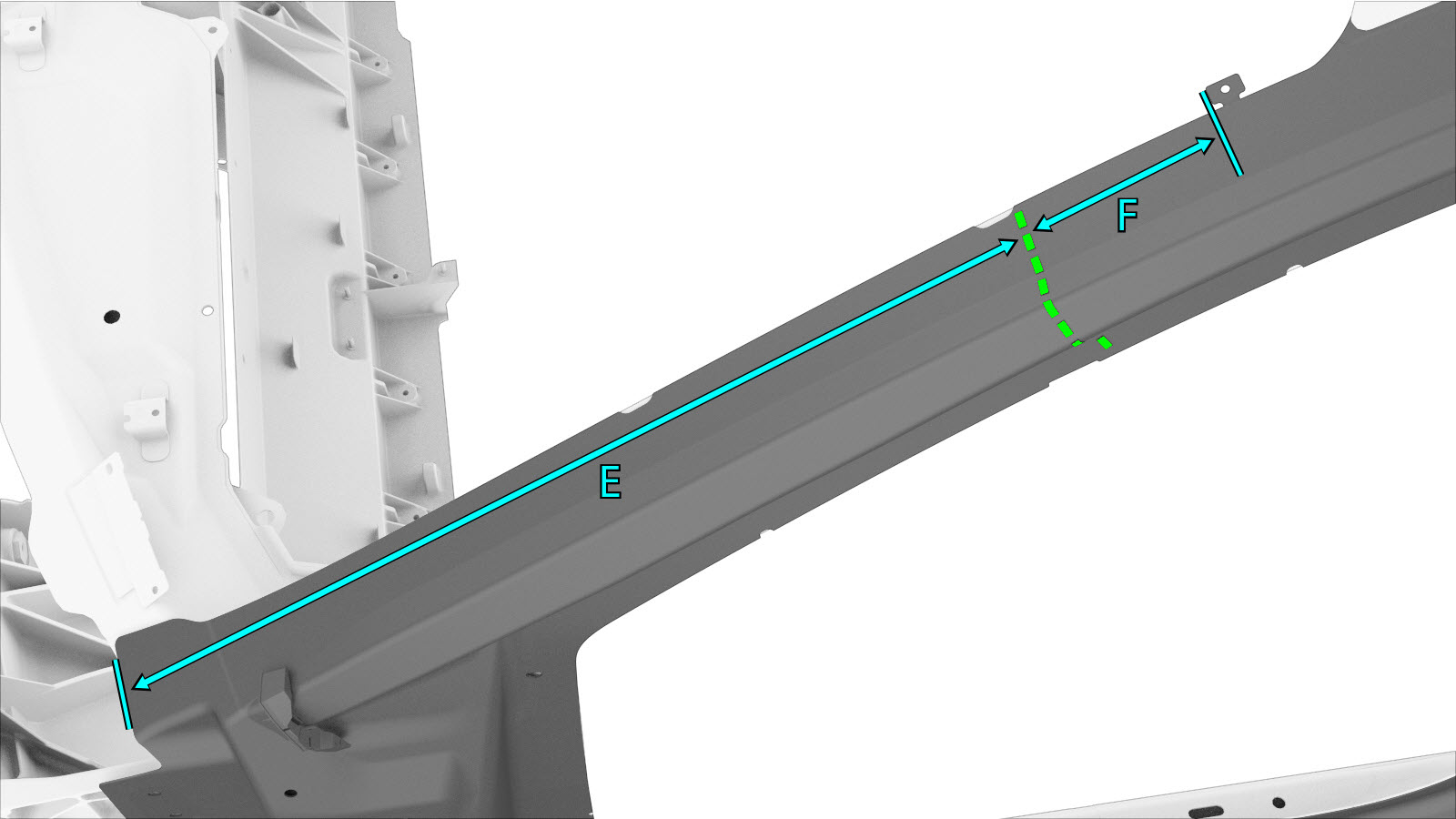

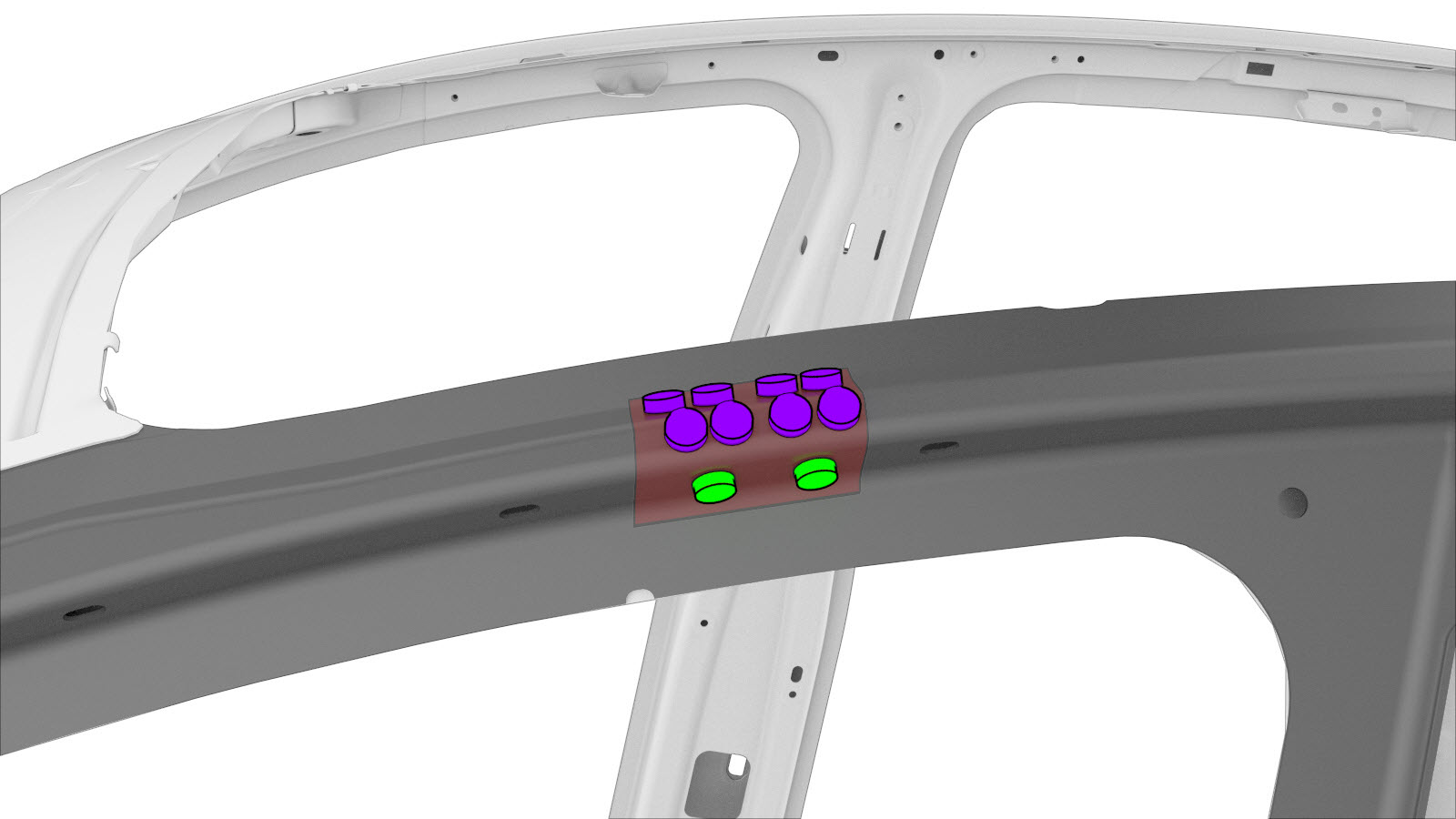

힌지 필러 상단에서 A필러 상단으로 이어지는 절단 선 A필러 상단에서 B필러 상단으로 이어지는 절단선 힌지 필러 상단에서 A필러 상단으로 이어지는 뒷받침판 A필러 상단에서 B필러 상단으로 이어지는 뒷받침판 |
|
B필러 상단 부분
참고 이 부분 수리를 수행할 때에는 추가 도어 링 외측을 주문하십시오. 참고 A필러 상단과 B필러 상단의 접합부, 그리고 B필러 상단과 B필러 하단의 접합부에는 뒷받침판을 제작하여 장착하되 너비는 80mm로 하고, 장착은 지시된 위치에 합니다.
|

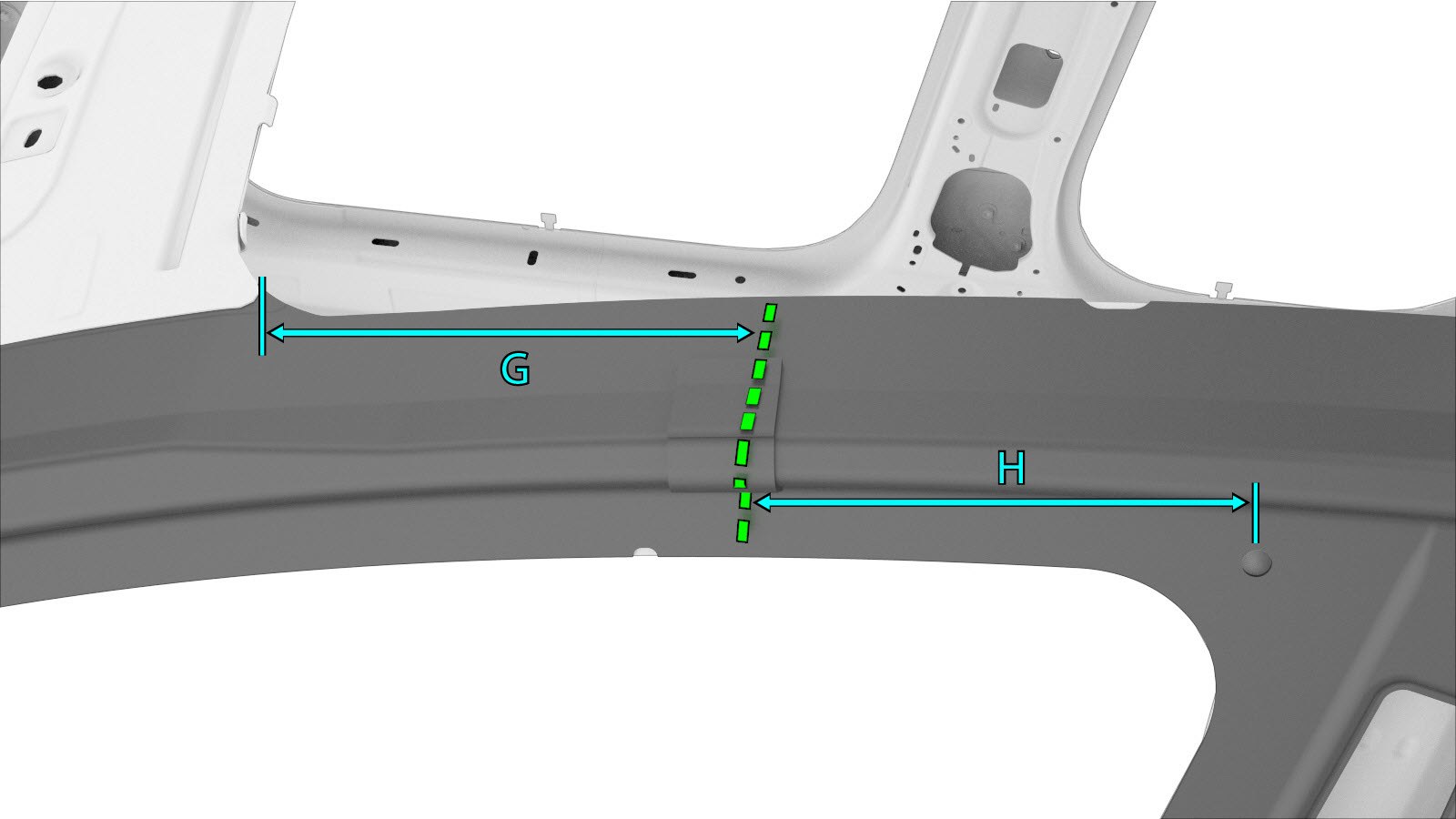

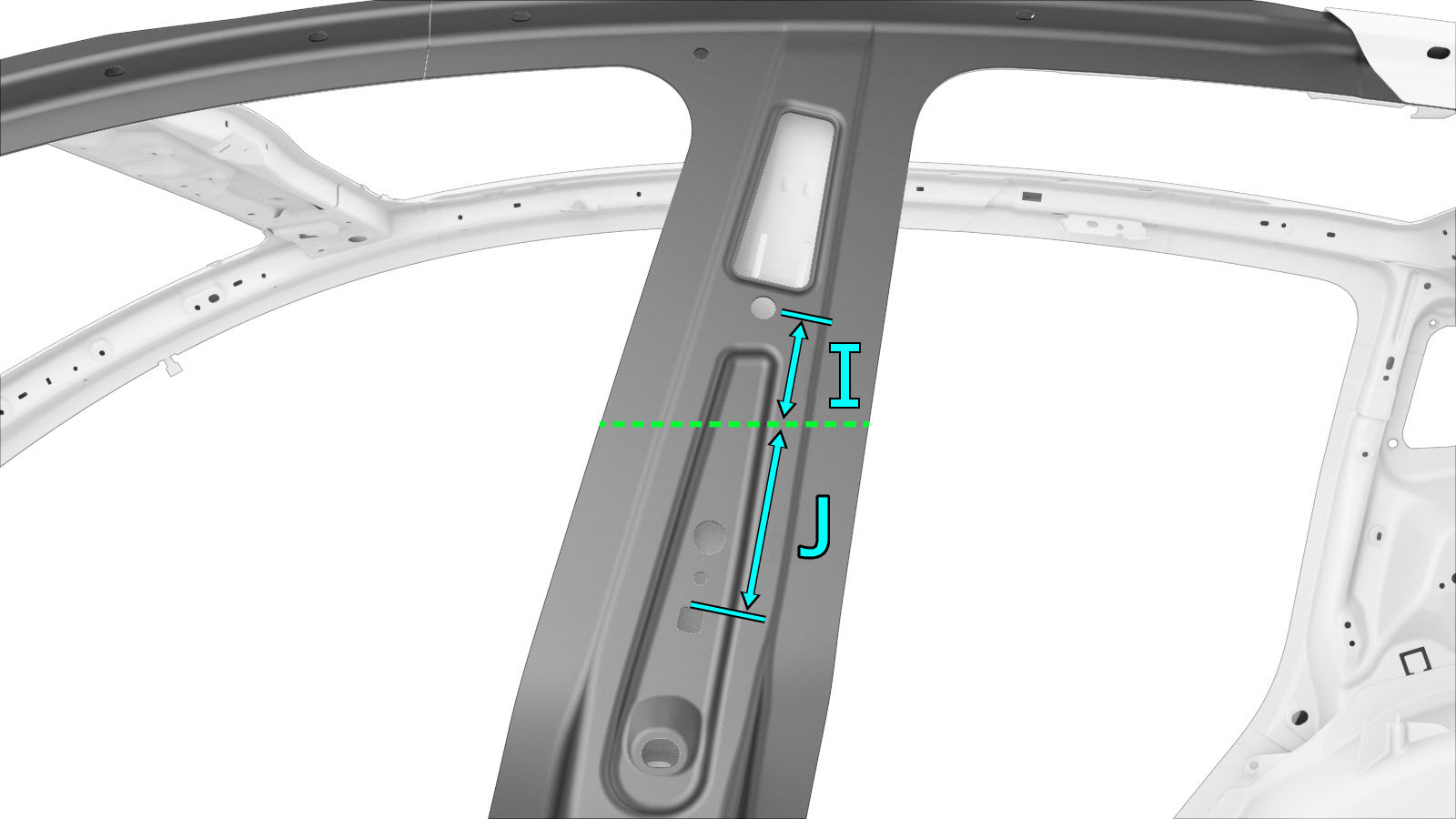

A필러 상단에서 B필러 상단으로 이어지는 절단선 B필러 상단에서 B필러 하단으로 이어지는 절단선 A필러 상단에서 B필러 상단으로 이어지는 뒷받침판 B필러 상단에서 B필러 하단으로 이어지는 뒷받침판 |
|
B필러 하단 부분
참고 이 부분 수리를 수행할 때에는 추가 도어 링 외측을 주문하십시오. 참고 B필러 상단과 B필러 하단의 접합부에는, 뒷받침판을 제작하여 장착하되 너비는 80mm로 하고, 장착은 지시된 위치에 합니다. 참고 B필러 하단과 실 후면의 접합부에는, 보강 플레이트를 제작하여 장착하되 너비는 80mm로 하고, 장착은 지시된 위치에 합니다.
|

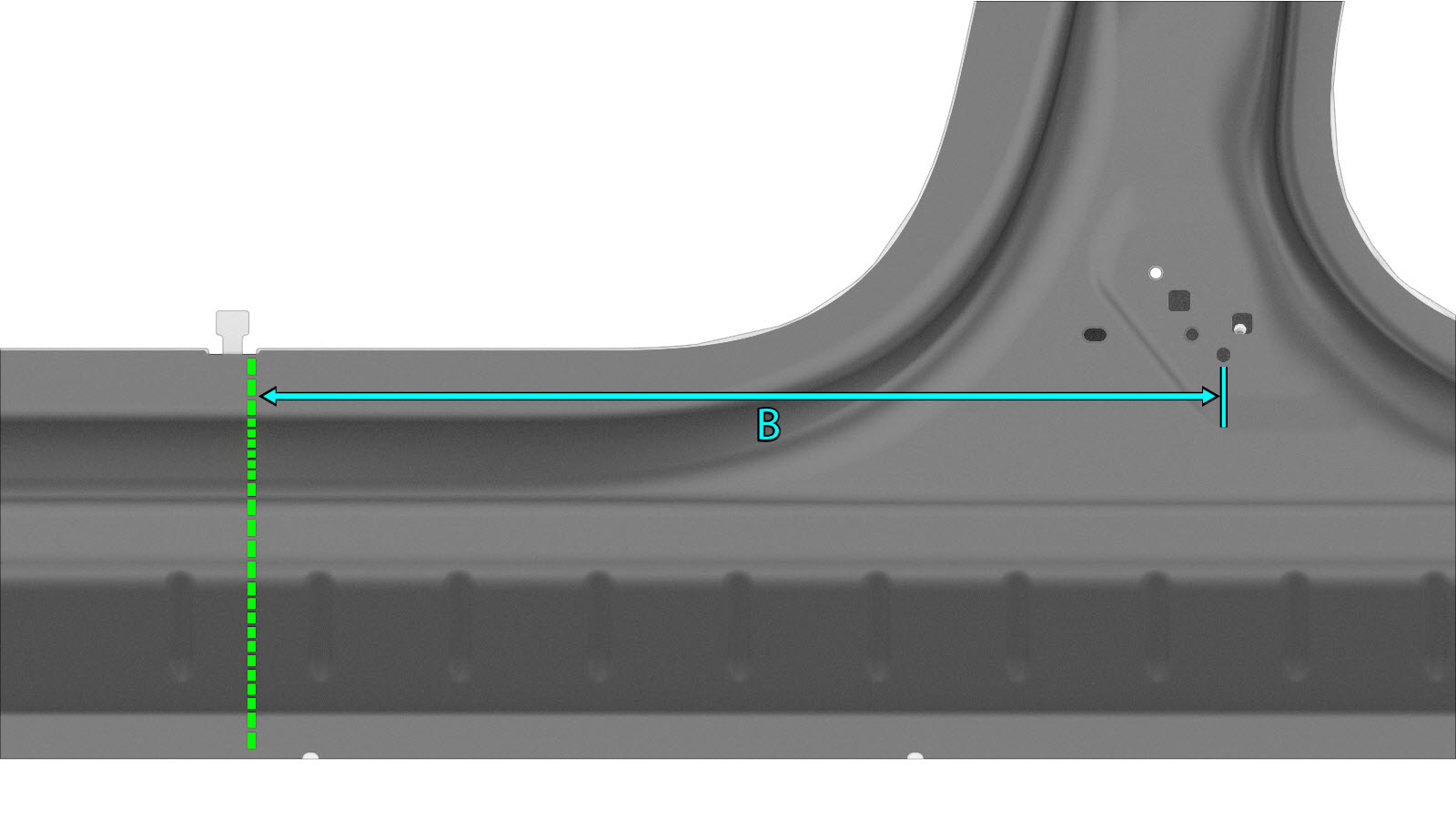

B필러 상단에서 B필러 하단으로 이어지는 절단선 B필러 하단에서 실 후면으로 이어지는 절단선 B필러 상단에서 B필러 하단으로 이어지는 뒷받침판 B필러 하단에서 실 후면으로 이어지는 보강재 플레이트 |
|
실 후면 부분
참고 이 부분 수리를 수행할 때에는 추가 도어 링 외측을 주문하십시오. 참고 B필러 하단과 실 후면의 접합부에는, 보강 플레이트를 제작하여 장착하되 너비는 80mm로 하고, 장착은 지시된 위치에 합니다.
|

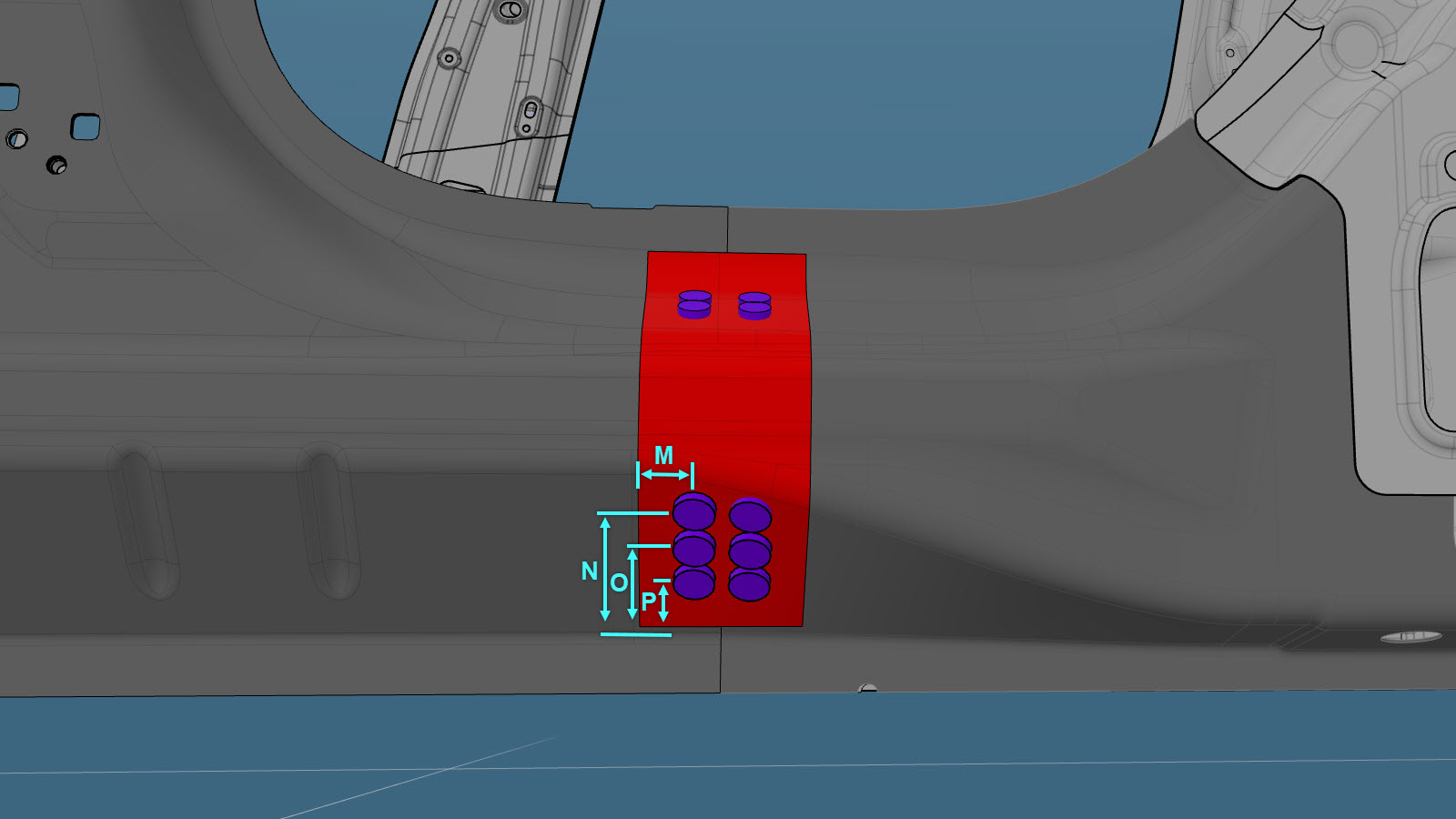

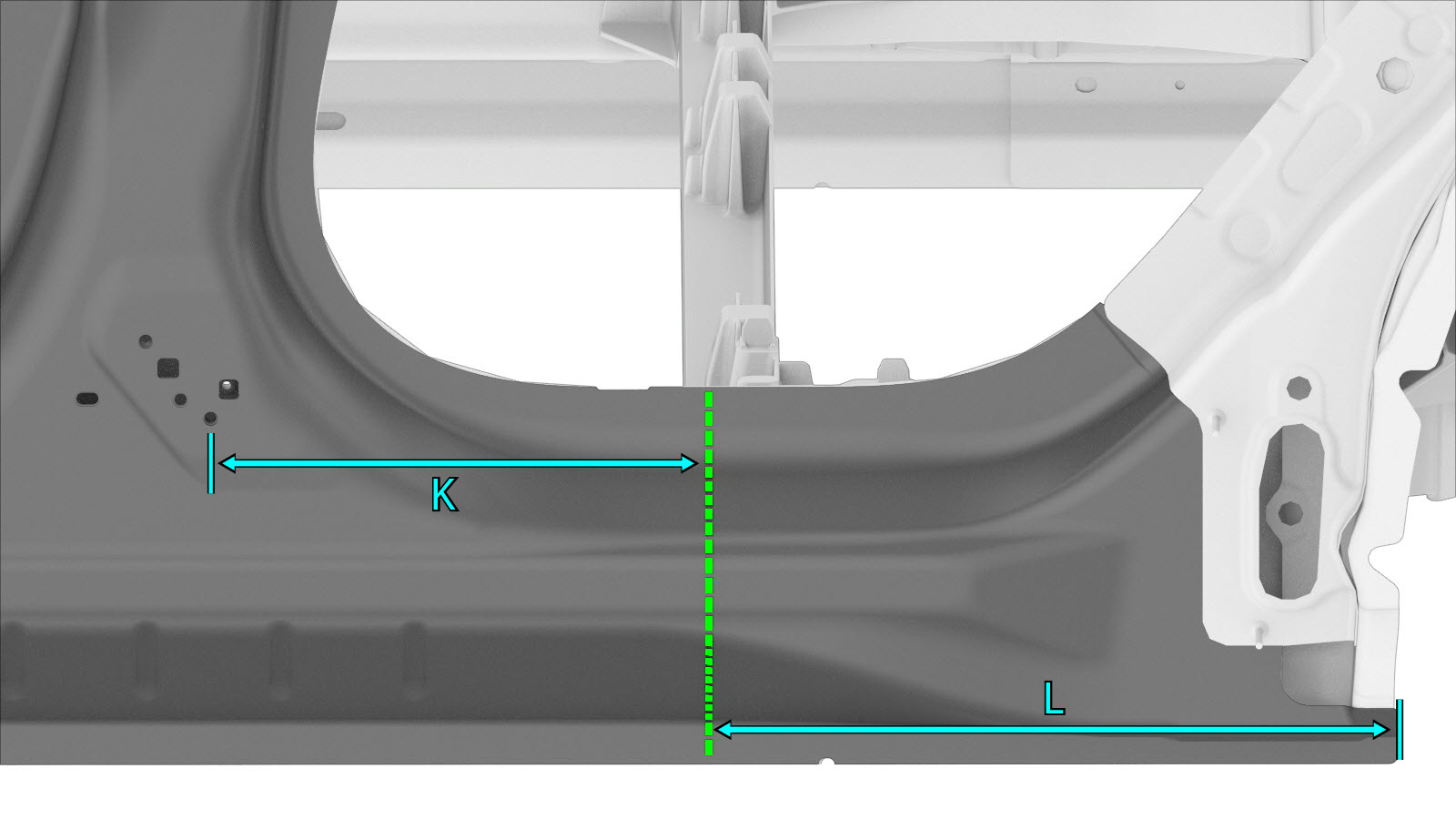

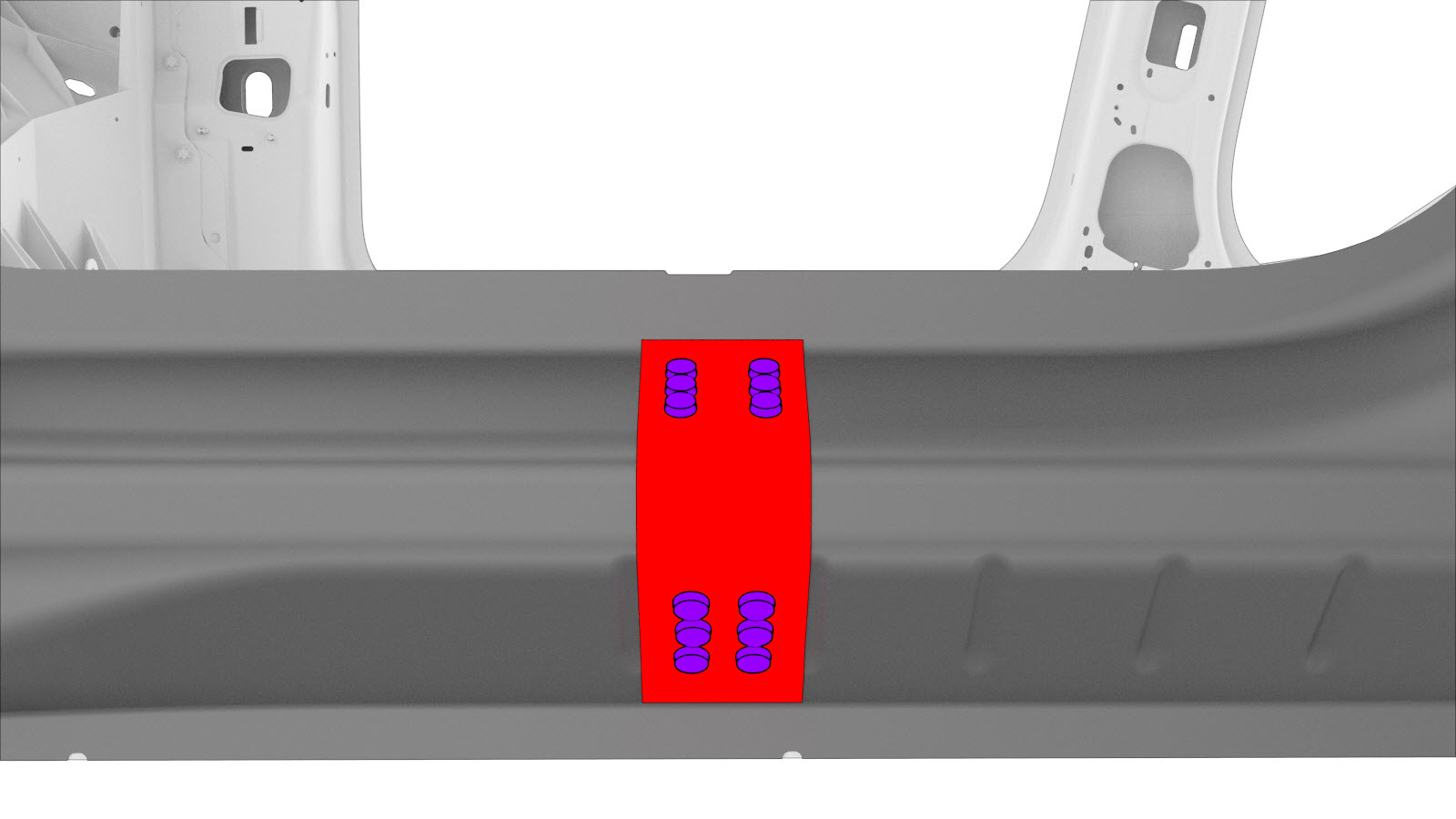

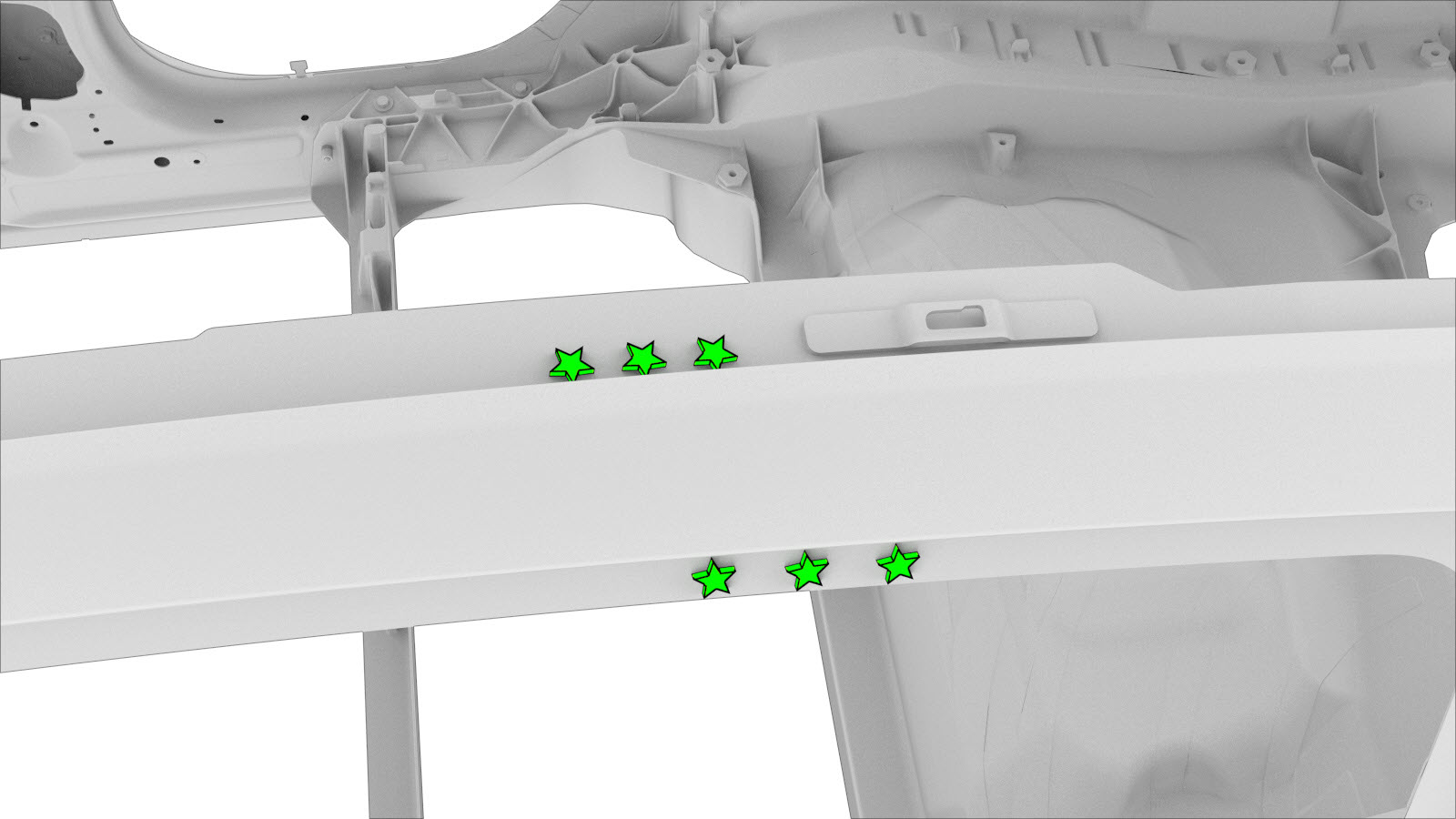

B필러 하단에서 실 후면으로 이어지는 절단선 B필러 하단에서 실 후면으로 이어지는 보강재 플레이트 |
수리 절차
-

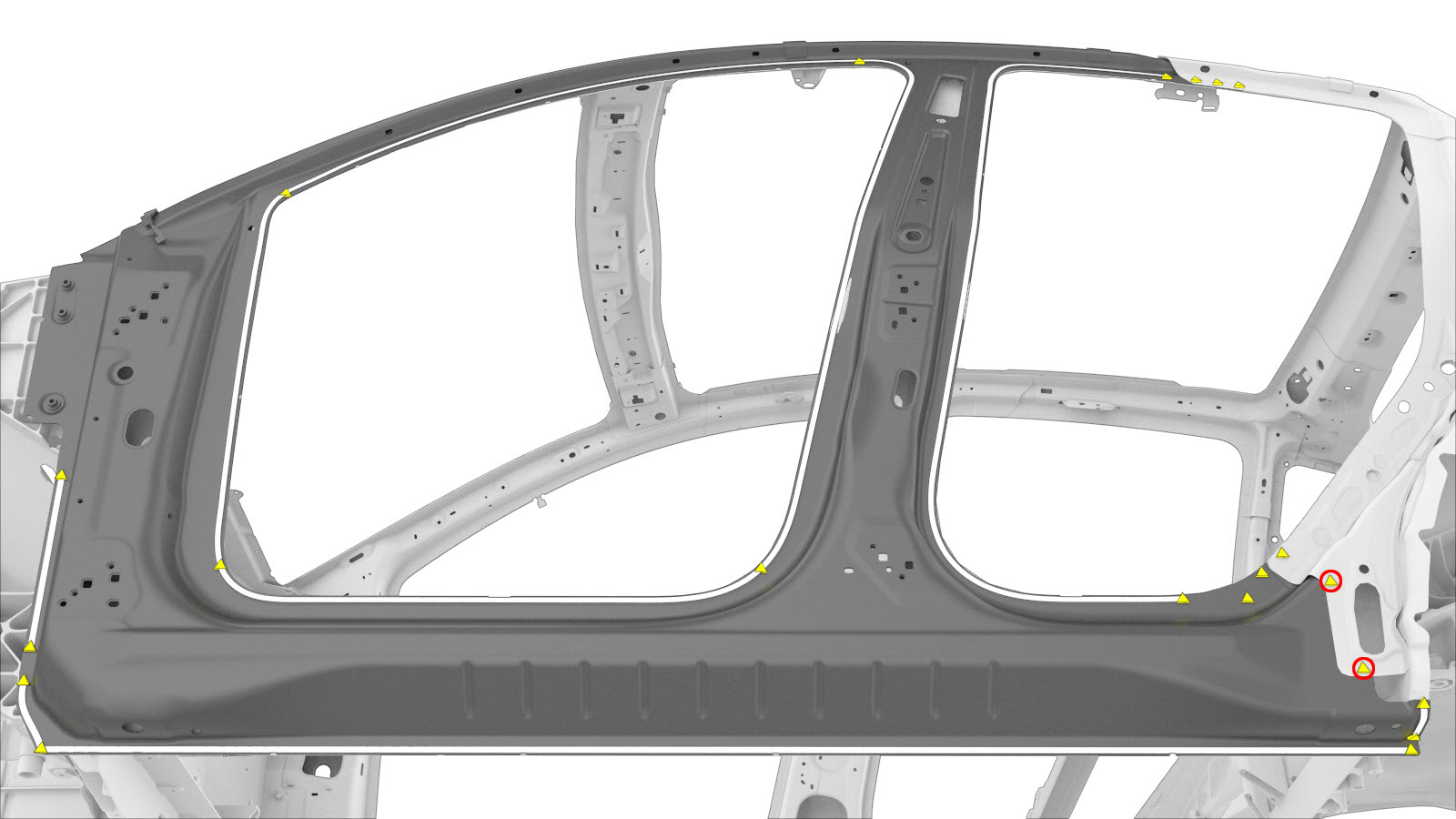

차체 측면 외측의 필요한 부분을 탈거하여 교체할 대상 부품을 노출시킵니다.
- 도어 링 외측의 한 부분을 교체하는 경우: 도어 링 외측 부분 설명에 설명된 부분 절단선 위치에 따라 해당 도어 링 외측에 표시합니다.
-
기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
또는
공장 출고 스폿 용접을 통해 구멍 뚫기
- 부분 수리만을 위한 경우: 뒷받침판 또는 보강 플레이트를 만들되 방법은 도어 링 외측 부분 설명의 설명을 따릅니다.
-
장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 부분 수리만을 위한 경우: 뒷받침판 또는 보강 플레이트를 장착하되 방법은 도어 링 외측 부분 설명의 설명을 따릅니다.
- 새 구성품을 장착합니다.
-

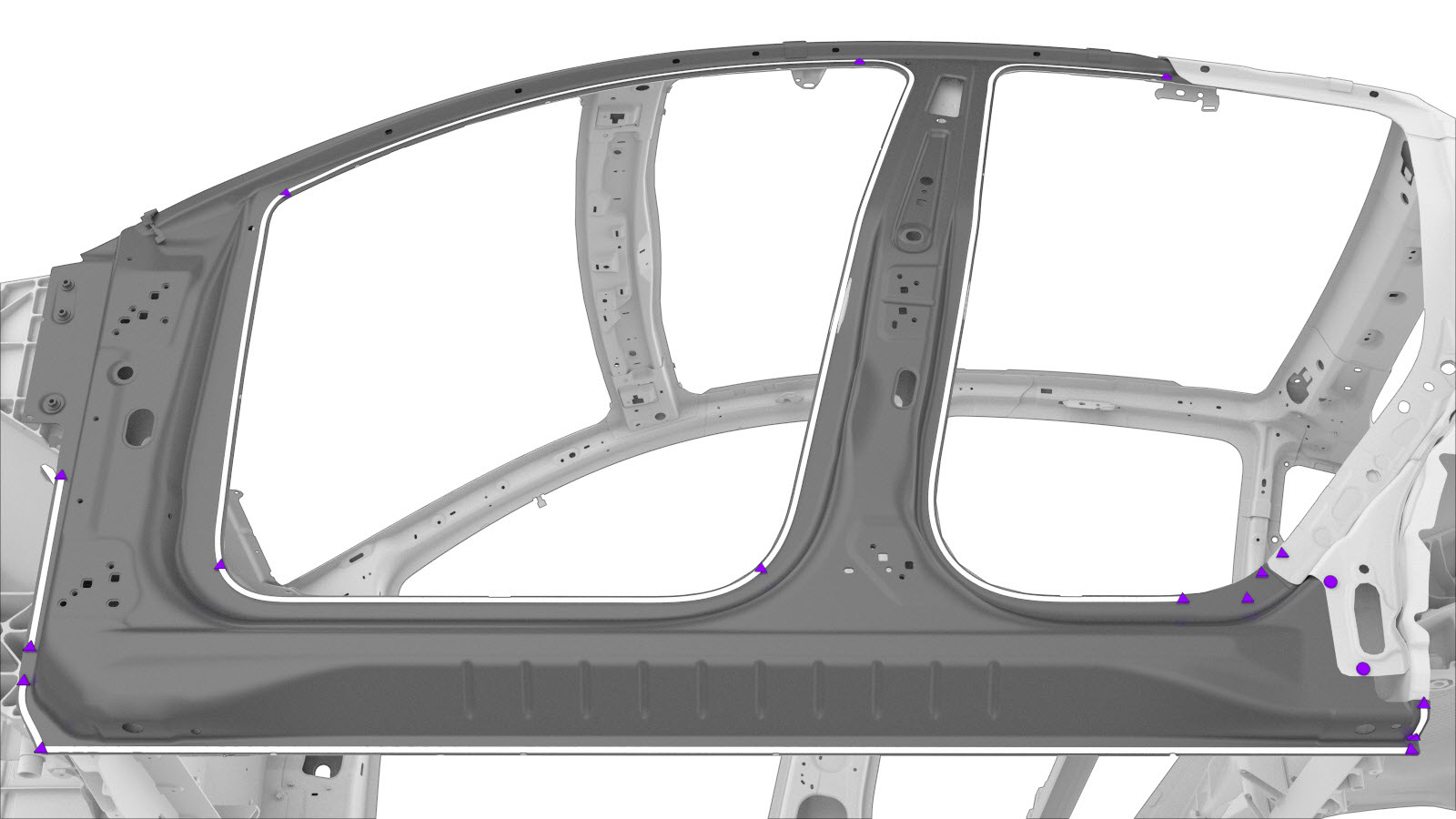

저항 스폿 용접을 수행합니다.
또는
설치 스폿 용접

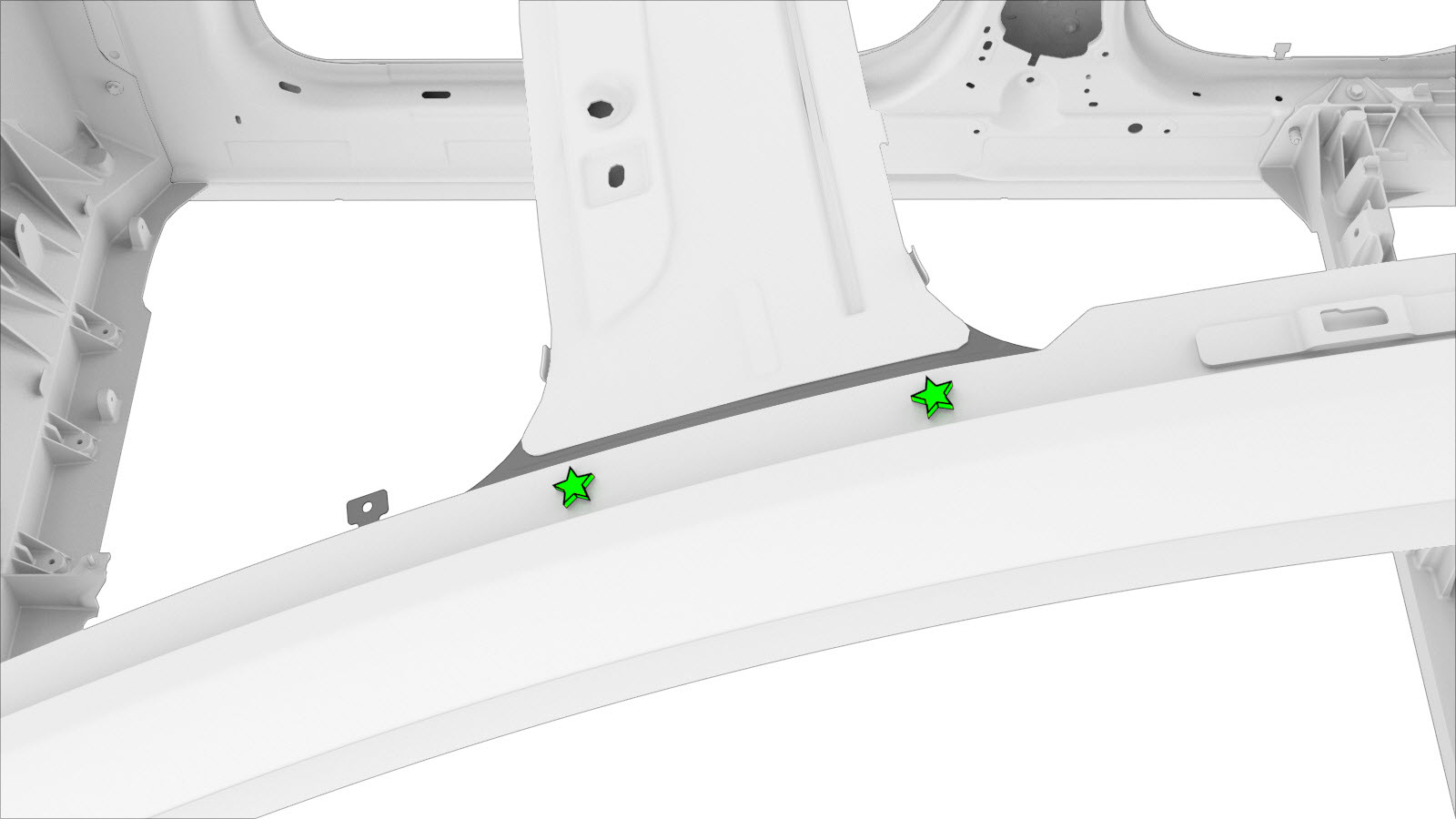

경고개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.경고차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다. -
탈거했던 차체 측면 외측의 부분을 장착하여 교체할 부품을 노출시킵니다.
-

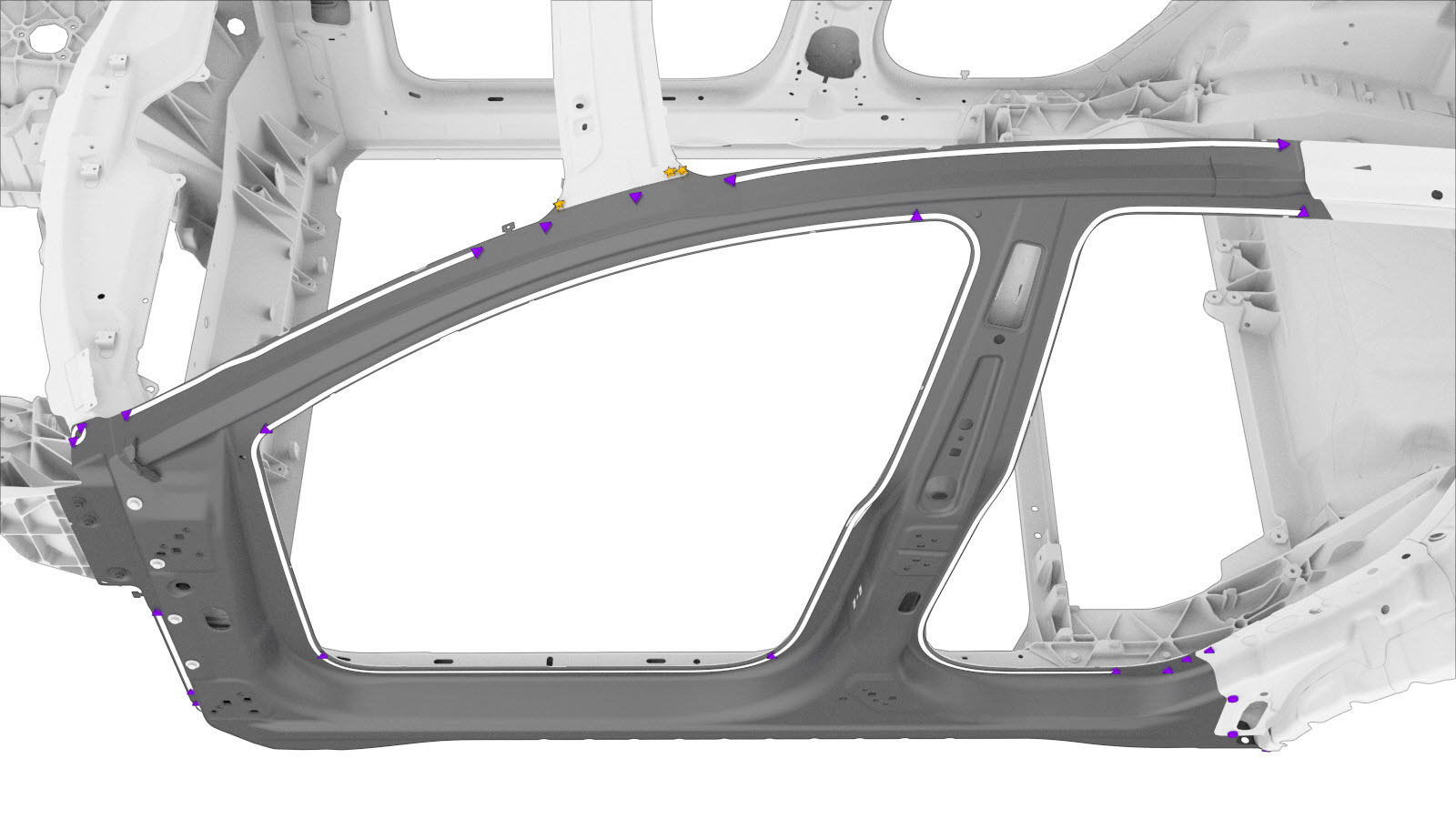

패스너를 표시된 대로 장착합니다.
-

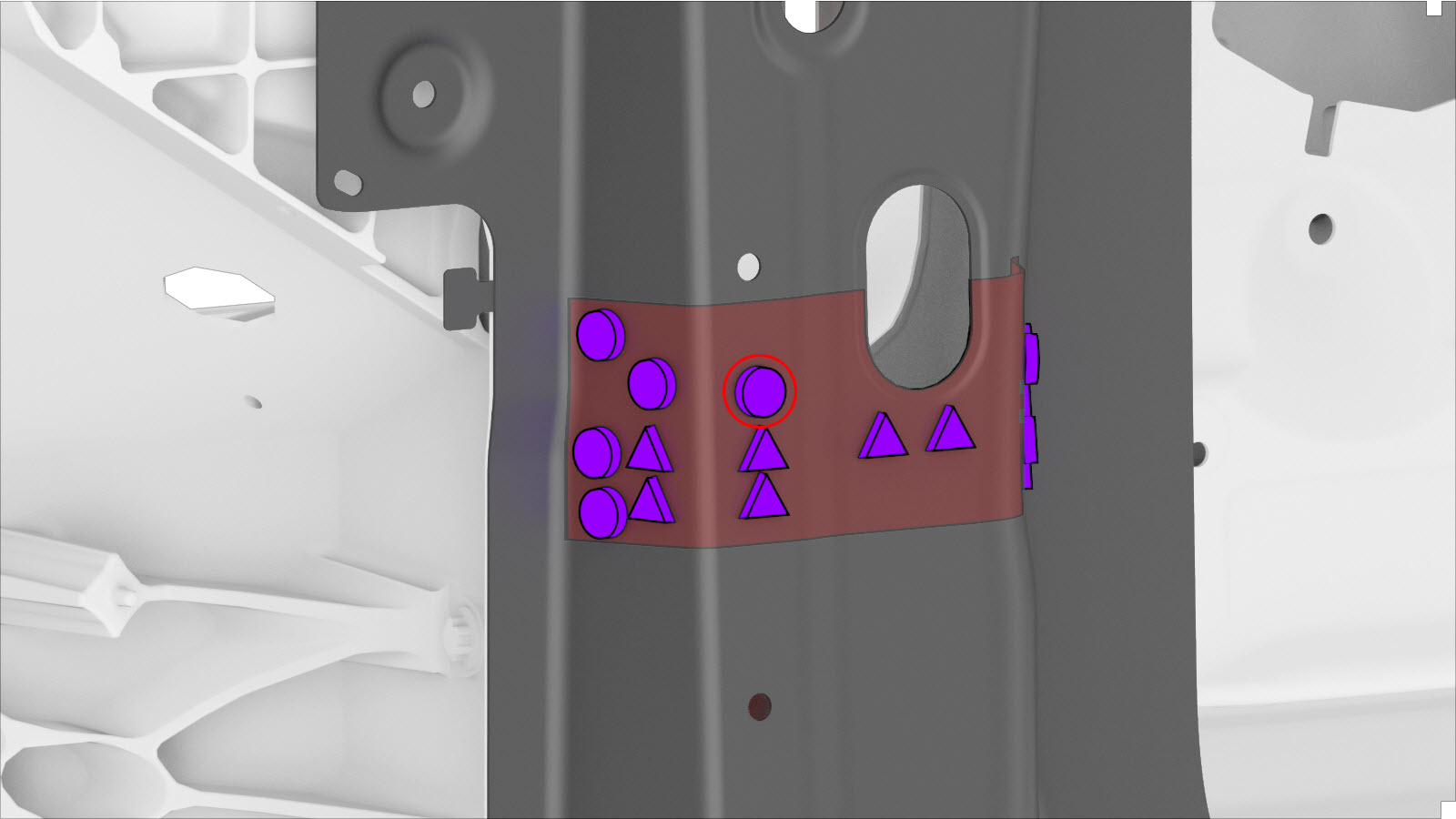

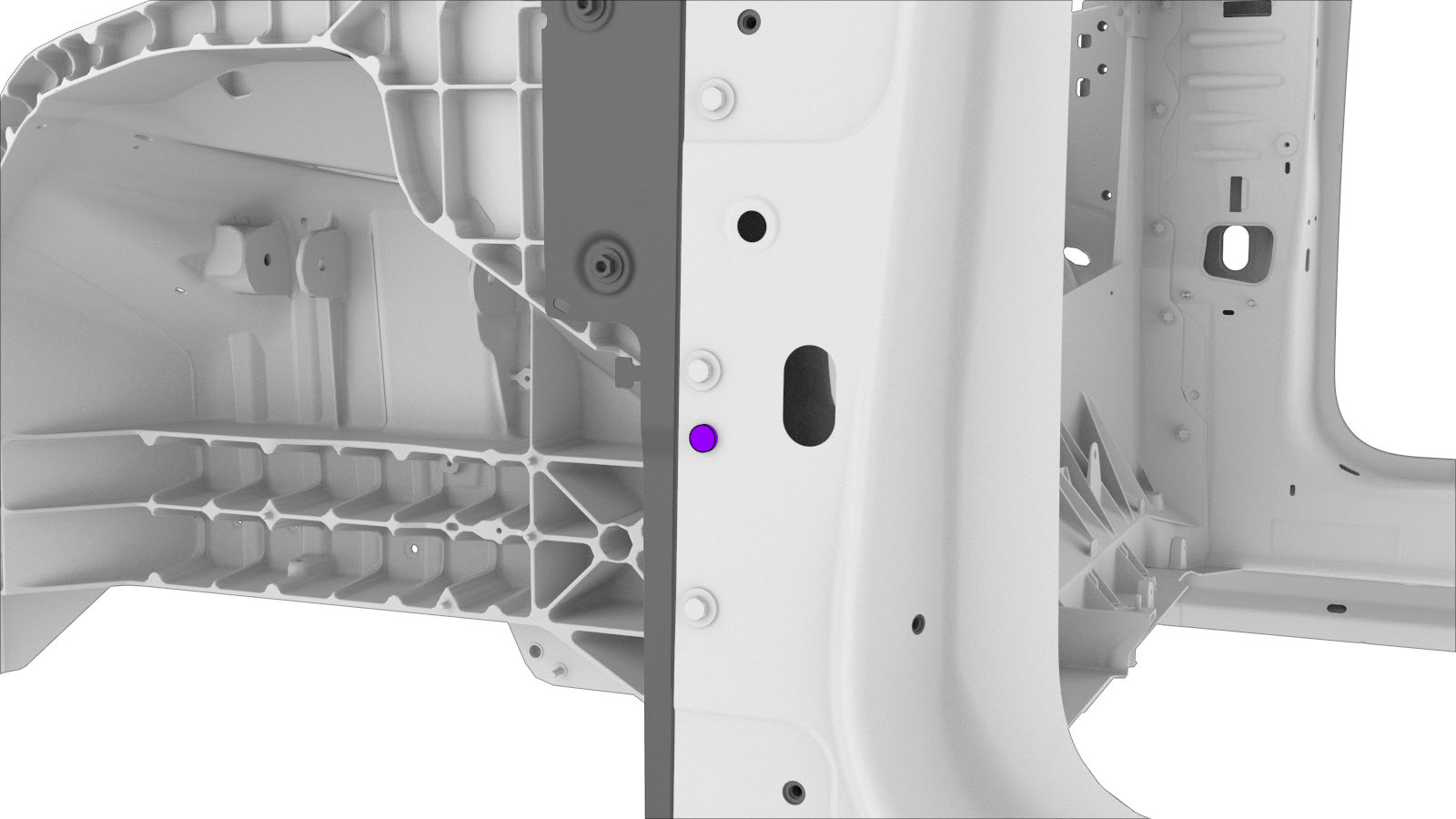

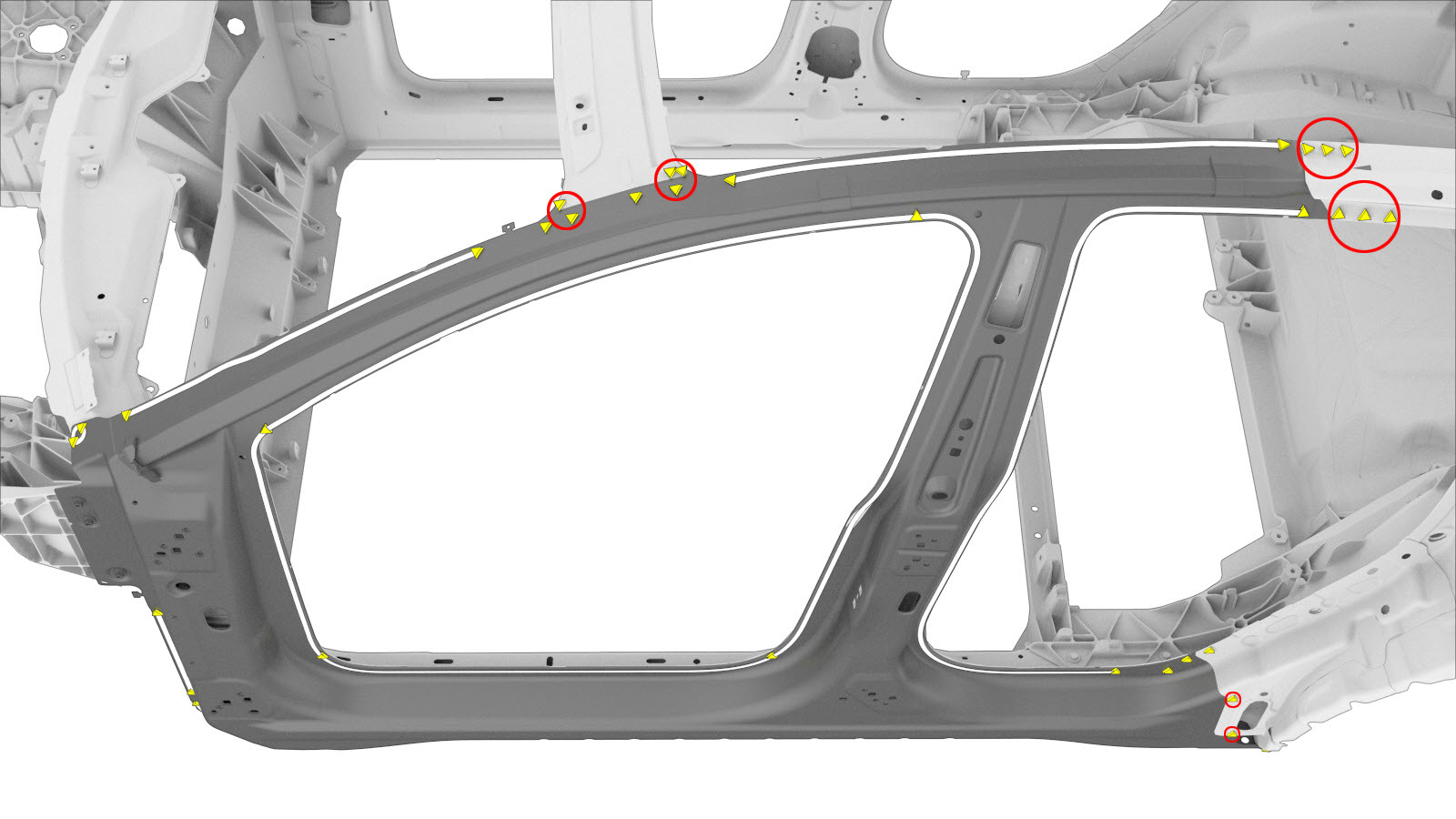

힌지 필러 부분 수리만 해당: 빨간색 원으로 표시된 패스너를 표시된 위치에 장착합니다.
