Plaque d'extrémité du rail arrière
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|

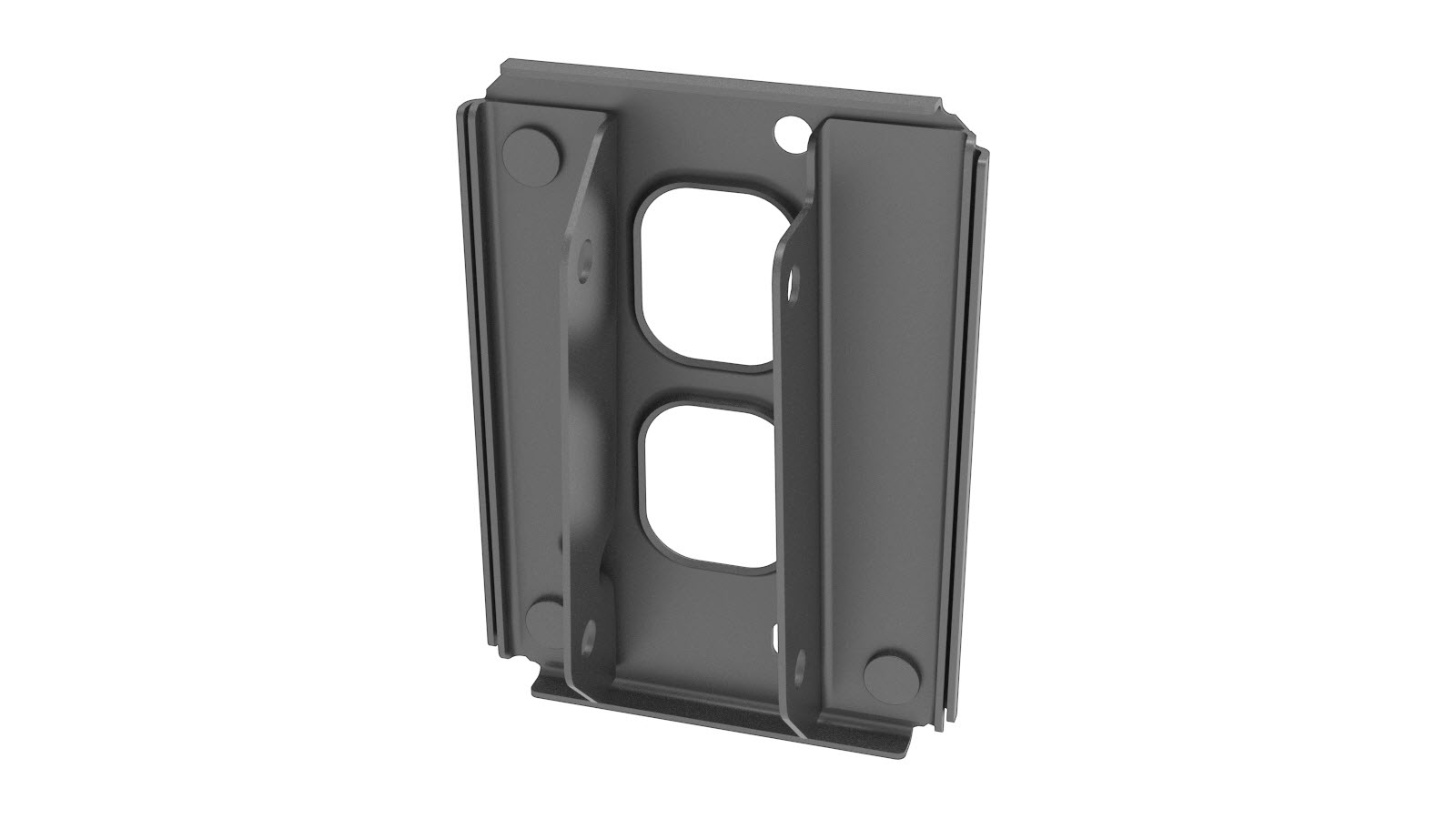

| 1 | ASY - REAR PLATE (Plaque d'extrémité du rail arrière) |
|
| 4 |
Boulon
, HF,M10-1.5x30 |
Numéro de pièce Tesla 1523544-00-A. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez le Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 pièce).
-

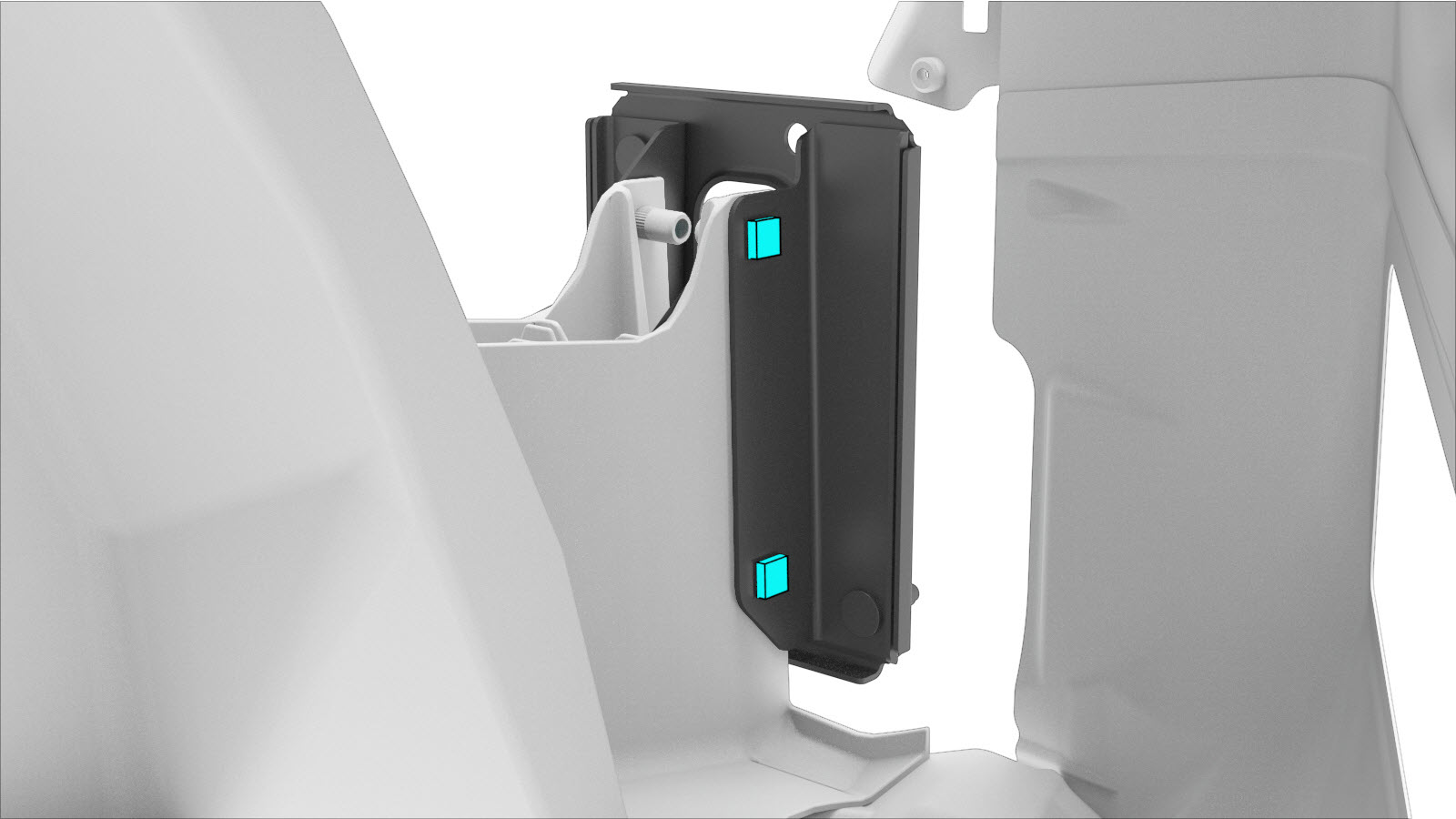

Retirez le composant d’origine.
ou Boulons
-
Préparation en vue de l’installation.
ou Boulons
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
-

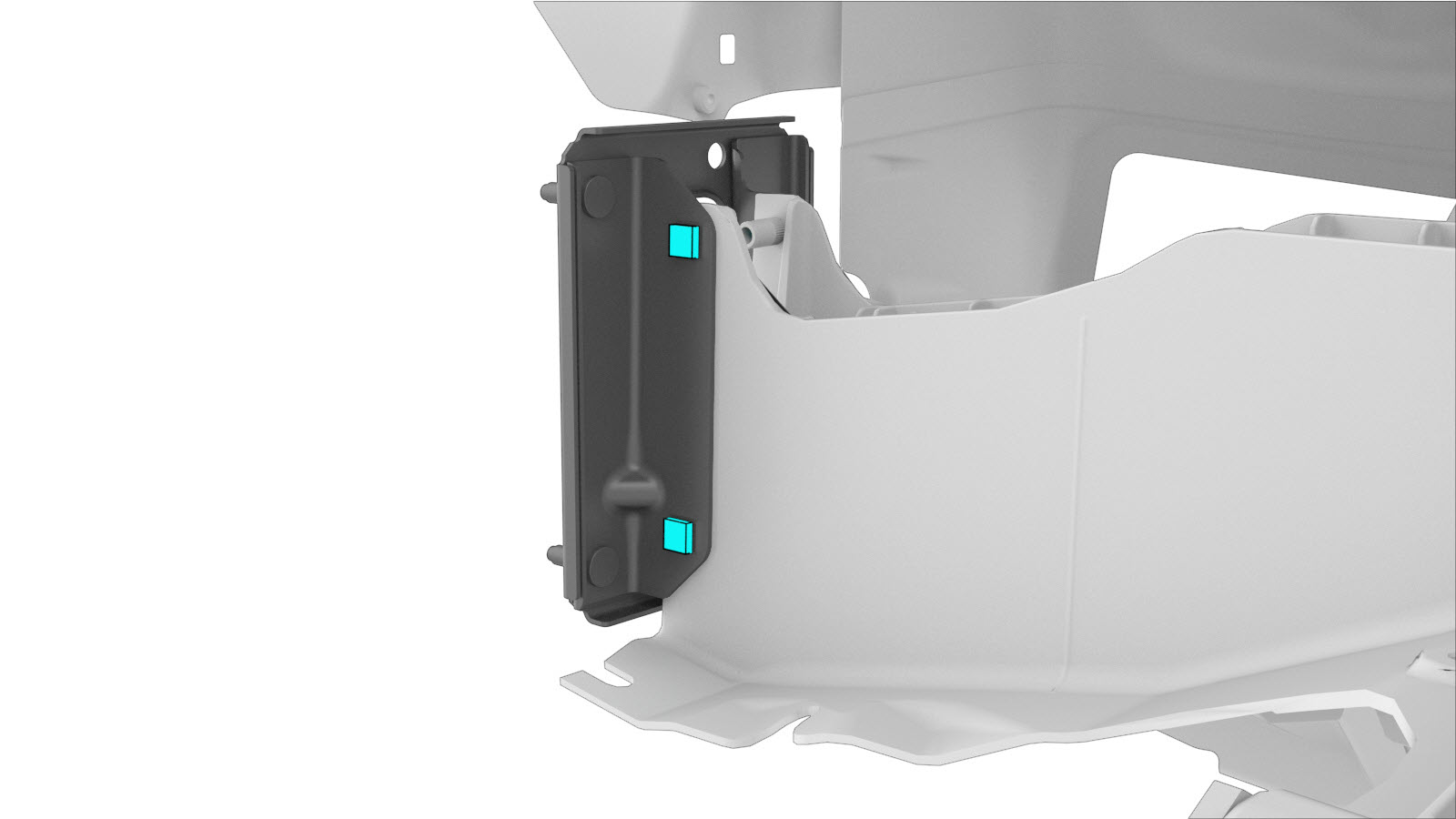

Installez le ou les nouveaux composants.
Serrez les boulons à 35 Nm.
-
Installez le Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 pièce).
- Effectuez toutes les opérations après réparation nécessaires.
