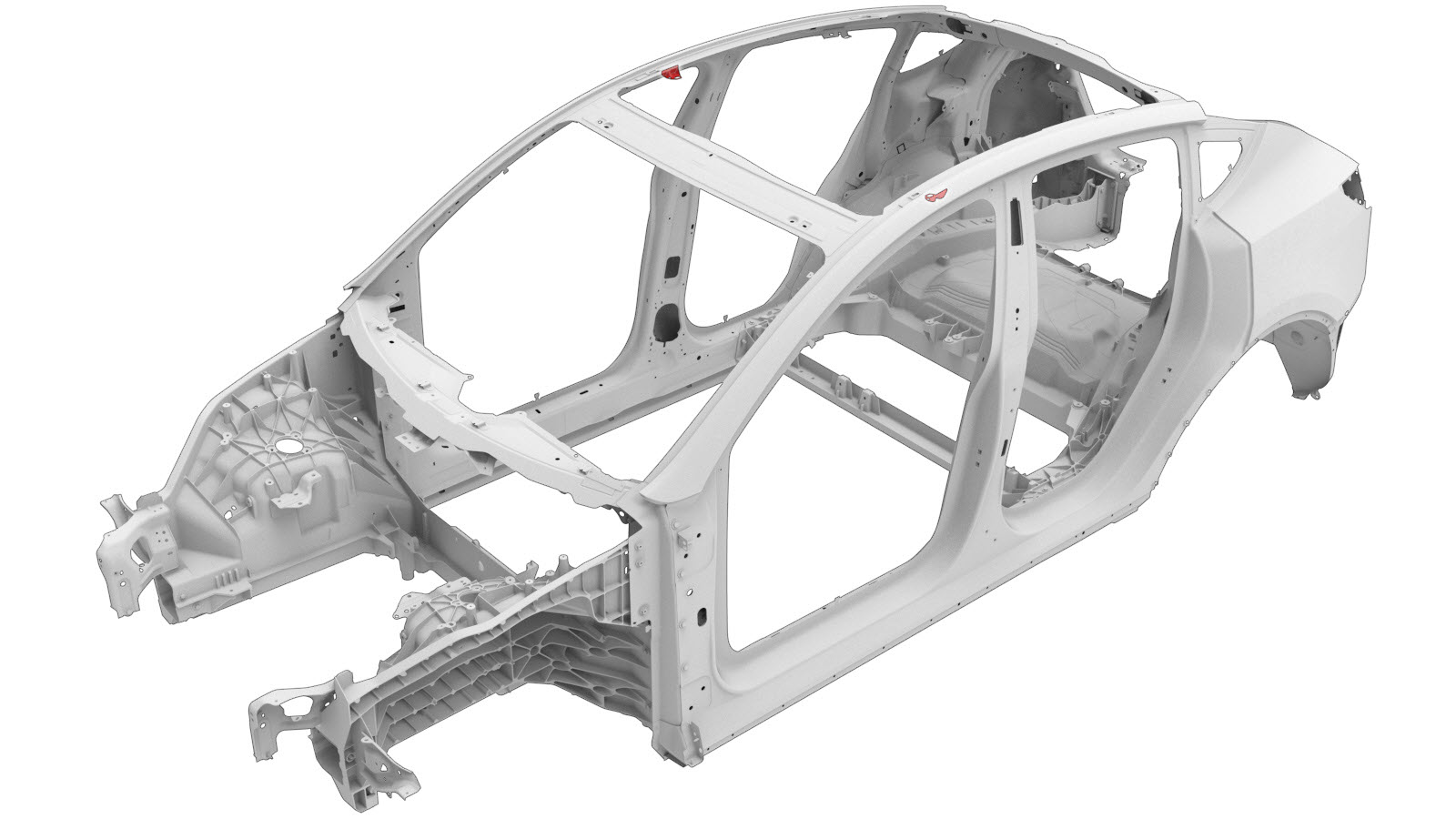

Halterung vorderer Dachhimmel
Korrekturcode:
10100132302,
10100133502
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | MY BAUGRUPPE – TÜRRING INNEN (Türring innen) | |
| 2 | Struktureller Bolzenniet 6,5 mm |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
- Entfernen Sie Airbag - Curtain - LH (Remove and Replace).
- Entfernen Sie Glass - Roof - Fixed (Remove and Replace).
-
Entfernen Sie die Halterung des vorderen Dachhimmels (in Grau gezeigt) vom neuen Reparaturteil Türring innen (in Rot gezeigt)
-
Entfernen Sie das ursprüngliche Bauteil.
- oder Werkseitige Punktschweißungen
-
Bereiten Sie den Einbau vor.
- Bezugslinie/-punkt
- oder Strukturelle Bolzenniete, 6,5 mm A = 7 mm
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
- Montieren Sie Glass - Roof - Fixed (Remove and Replace).
- Montieren Sie Airbag - Curtain - LH (Remove and Replace).
