Baugruppe Seitenwand außen (ohne Wanne oben)

Korrekturcode: 10100135802, 10100135902 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Reparaturinformationen

Informational PurposesAn informational icon, calling your attention
Anmerkung
Wenn der Reparaturbereich einen Teil des Dachrahmens umfasst, wenden Sie dieses Verfahren nicht an, sondern beziehen Sie sich auf Karosserieseite außen.

Wie Sie dieses Dokument nutzen

Dieses Dokument umfasst zwei Hauptteile:
  1. Baugruppe Seitenwand außen, Beschreibungen zu Abschnitten Es liefert Informationen darüber, wo und wie die Baugruppe Seitenwand außen (oder Unterbaugruppen davon) nach Bedarf geteilt wird (werden), um beschädigte Bereiche der Baugruppe Seitenwand außen zu ersetzen oder um Zugang zu darunterliegenden Teilen der Fahrzeugstruktur zu erhalten. Verwenden Sie die Beschreibungen zum Teilen, um zu bestimmen, wo Sie die äußere Karosserieseiten-Baugruppe erfolgreich teilen können, um die entsprechende Reparatur durchzuführen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Abschnitte der Baugruppe Seitenwand außen können einzeln oder in beliebiger Kombination von Abschnitten ersetzt werden, solange die in diesem Dokument enthaltenen referenzierten Schnittpunkte verwendet werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Messungen anhand von Bohrlöchern werden von der Mitte der genannten Löcher aus durchgeführt, sofern in der Beschreibung zu Abschnitten nicht anders angegeben.
  2. Der Abschnitt zu Reparaturverfahren in diesem Dokument enthält die notwendigen Informationen für den Austausch der gesamten Baugruppe Seitenwand außen. Wenn Sie Abschnitte der Seitenwand außen (nicht die gesamte Baugruppe Seitenwand außen) ersetzen, verwenden Sie die jeweiligen Passagen jedes Schritts, um zu bestimmen, welche Teile und Befestigungsmittel sowie welche Arbeitsschritte erforderlich sind, um die Reparatur auszuführen.

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BAUGRUPPE – SEITENWAND HINTEN KOMPLETT (Baugruppe Seitenwand hinten komplett)
5 Struktureller Bolzenniet 6,5 mm
11 Flow-Form-Niet S18

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Baugruppe Seitenwand außen, Beschreibungen zu Abschnitten

Teilen der Baugruppe Seitenwand außen
Die Baugruppe Seitenwand außen ist eine einzelne Baugruppe und kann in einer einzigen Reparatur ausgetauscht werden. Statt die gesamte Baugruppe Seitenwand außen auszutauschen, können alternativ Bereiche der Baugruppe Seitenwand außen unten mit Teilen der gesamten Baugruppe Seitenwand außen anhand der in diesem Dokument enthaltenen Schnittlinien ausgetauscht werden.



Seitenwand außen, Beschreibungen zu Abschnitten Fugenbeschreibungen

Abschnitt Seitenwand-Außenblech

Bezugslinie/-punkt

Schnittlinie
  • A = 77 mm
  • B = 163 mm
  • C = 33 mm
  • D = 146 mm
Informational PurposesAn informational icon, calling your attention
Anmerkung
Richtlinien zum Teilen finden Sie im Verfahren Karosserieseite außen.

MSG-Schweißen

Informational PurposesAn informational icon, calling your attention
Anmerkung
Der Spalt zwischen den angrenzenden Blechen der Stoßfuge in diesem Abschnitt sollte so klein wie möglich sein, um die Festigkeit der Verbindung zu maximieren.

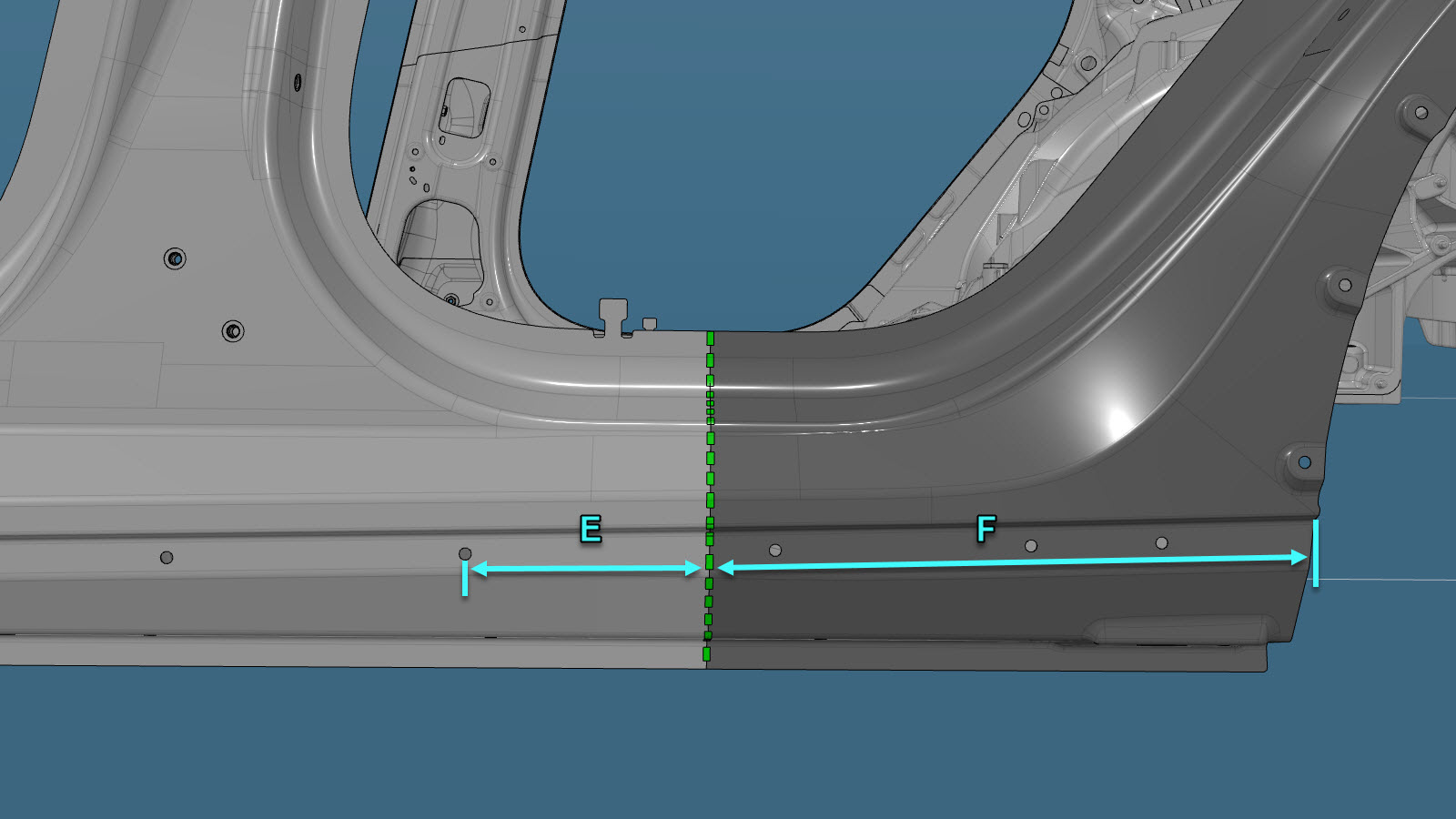

Heckschwellerabschnitt

Bezugslinie/-punkt

Schnittlinie
  • E = 165 mm
  • F = 412 mm
Informational PurposesAn informational icon, calling your attention
Anmerkung
Richtlinien zum Teilen finden Sie im Verfahren Karosserieseite außen.

MSG-Schweißen

Informational PurposesAn informational icon, calling your attention
Anmerkung
Der Spalt zwischen den angrenzenden Blechen der Stoßfuge in diesem Abschnitt sollte so klein wie möglich sein, um die Festigkeit der Verbindung zu maximieren.

Dogleg-Abschnitt

Bezugslinie/-punkt

Schnittlinie
  • G = 118 mm
  • H = 76 mm
Informational PurposesAn informational icon, calling your attention
Anmerkung
Richtlinien zum Teilen finden Sie im Verfahren Karosserieseite außen.

MSG-Schweißen

Informational PurposesAn informational icon, calling your attention
Anmerkung
Der Spalt zwischen den angrenzenden Blechen der Stoßfuge in diesem Abschnitt sollte so klein wie möglich sein, um die Festigkeit der Verbindung zu maximieren.

Hinterer Dachrahmenabschnitt

Informational PurposesAn informational icon, calling your attention
Anmerkung
Wenn der Reparaturbereich einen Teil des Dachrahmens umfasst, wenden Sie dieses Verfahren nicht an, sondern suchen Sie das Verfahren Karosserieseite außen.

Reparaturverfahren

  1. Entfernen Sie Brightwork - Upper - LH (Remove and Replace).
  2. Entfernen Sie Glass - Body - Rear Quarter - LH (Remove and Replace).
  3. Entfernen Sie Striker - Door - Rear - LH (Remove and Replace).
  4. Entfernen Sie Carrier - Rocker Panel - LH (Remove and Replace).
  5. Entfernen Sie Wheel Arch Liner - Rear - LH (Strukturpack) (Remove and Replace).
  6. Entfernen Sie Bracket - Rear Wing - LH (Remove and Replace).
  7. Entfernen Sie Bracket - Taillight - LH (Remove and Replace).
  8. Entfernen Sie Panel Assembly - Rear (Remove and Replace).
  9. Entfernen Sie Air Extractor - LH (Remove and Replace).
  10. Entfernen Sie Reflex Lens - Rear - RH (Remove and Replace).
  11. Entfernen Sie Door Assembly - Charge Port (NA) (Remove and Replace).
  12. Entfernen Sie Charge Port (NACS) (Remove and Replace).
  13. Nur RH Bauteil: Entfernen Sie Amplifier - Audio - External (Remove and Replace).
  14. Nur RH Bauteil: Entfernen Sie Subwoofer (Remove and Replace).
  15. Nur LH Bauteil: Entfernen Sie Insulator - Wheelhouse - LH (Remove and Replace).
  16. Nur RH Bauteil: Entfernen Sie Wheelhouse Insulator - Rear - RH (Remove and Replace).

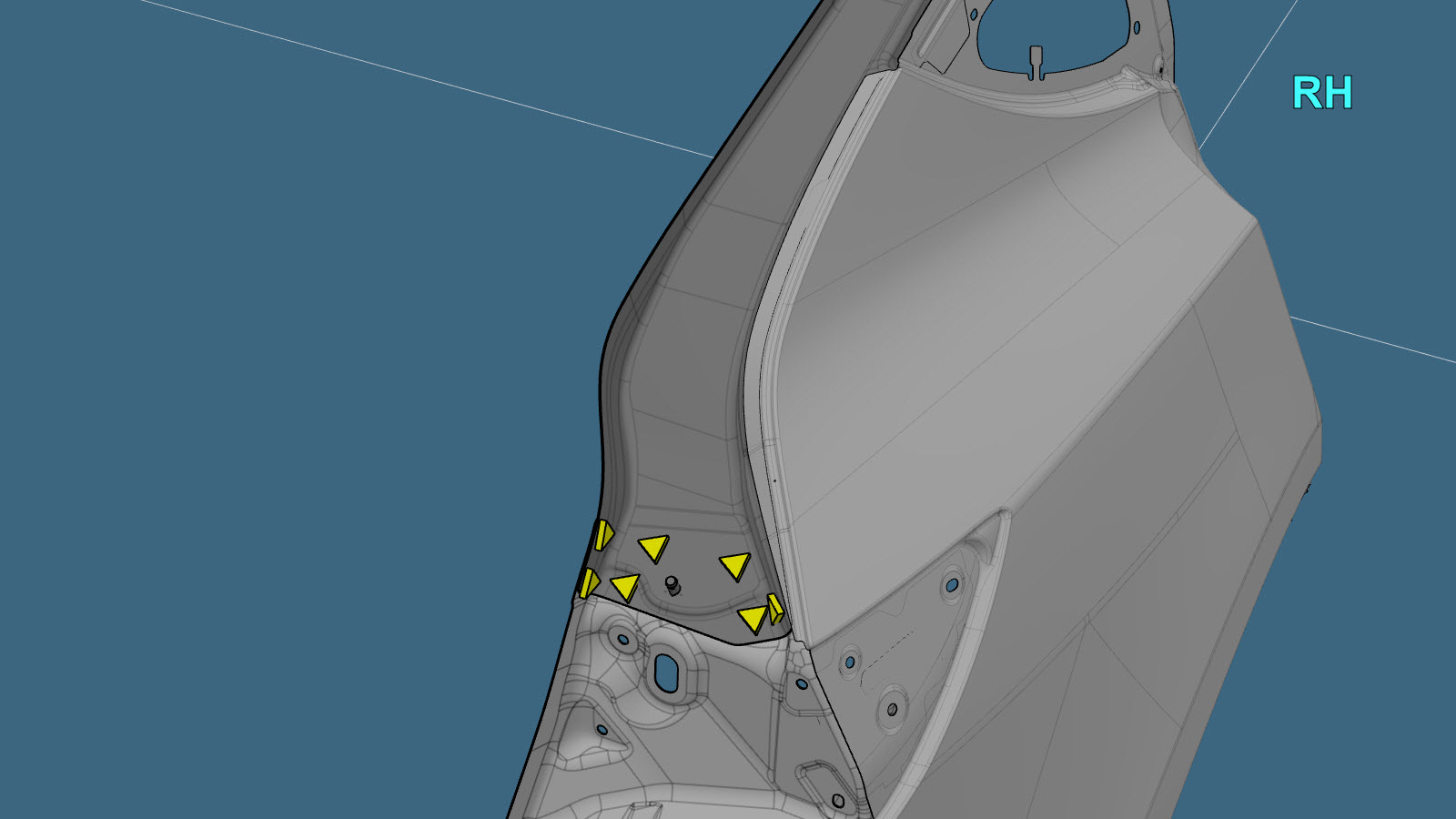

  17. Entfernen Sie die obere Wanne vom Reparaturteil Baugruppe Seitenwand hinten außen.
    • oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.
    • oder Werkseitige Punktschweißungen
  18. Entfernen Sie die obere Wanne vom Reparaturteil Baugruppe Seitenwand hinten außen.
    • oder Werkseitige Punktschweißungen
  19. Entfernen Sie die obere Wanne vom Reparaturteil Baugruppe Seitenwand hinten außen.
    • oder Werkseitige Punktschweißungen
  20. Entfernen Sie die obere Wanne vom Reparaturteil Baugruppe Seitenwand hinten außen.
    • oder Werkseitige Punktschweißungen
  21. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige Punktschweißungen
    • oder Werkseitige SPRs
  22. Entfernen Sie das ursprüngliche Bauteil.
    • oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.
    • oder Werkseitige Punktschweißungen
    • oder Werkseitige SPRs
  23. Entfernen Sie das ursprüngliche Bauteil.
    • oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.
    • oder Werkseitige Punktschweißungen
  24. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige Punktschweißungen
  25. Entfernen Sie das ursprüngliche Bauteil.
    • oder Werkseitige Punktschweißungen
  26. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
  27. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
  28. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
  29. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
  30. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  31. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
  32. Führen Sie Widerstandspunktschweißungen durch.
    • oder Einbauseitige Punktschweißungen
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
  33. Führen Sie eine MSG-Schweißung durch.
    • oder Stahllochschweißungen
    • MSG-Schweißen
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
  34. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
  35. Nur RH Bauteil: Montieren Sie Wheelhouse Insulator - Rear - RH (Remove and Replace).
  36. Nur LH Bauteil: Montieren Sie Insulator - Wheelhouse - LH (Remove and Replace).
  37. Nur RH Bauteil: Montieren Sie Subwoofer (Remove and Replace).
  38. Nur RH Bauteil: Montieren Sie Amplifier - Audio - External (Remove and Replace).
  39. Nur LH Bauteil: Montieren Sie Charge Port (NACS) (Remove and Replace).
  40. Nur LH Bauteil: Montieren Sie Door Assembly - Charge Port (NA) (Remove and Replace).
  41. Montieren Sie Reflex Lens - Rear - RH (Remove and Replace).
  42. Montieren Sie Air Extractor - LH (Remove and Replace).
  43. Montieren Sie Panel Assembly - Rear (Remove and Replace).
  44. Montieren Sie Bracket - Taillight - LH (Remove and Replace).
  45. Montieren Sie Bracket - Rear Wing - LH (Remove and Replace).
  46. Montieren Sie Wheel Arch Liner - Rear - LH (Strukturpack) (Remove and Replace).
  47. Montieren Sie Carrier - Rocker Panel - LH (Remove and Replace).
  48. Montieren Sie Striker - Door - Rear - LH (Remove and Replace).
  49. Montieren Sie Glass - Body - Rear Quarter - LH (Remove and Replace).
  50. Montieren Sie Brightwork - Upper - LH (Remove and Replace).
