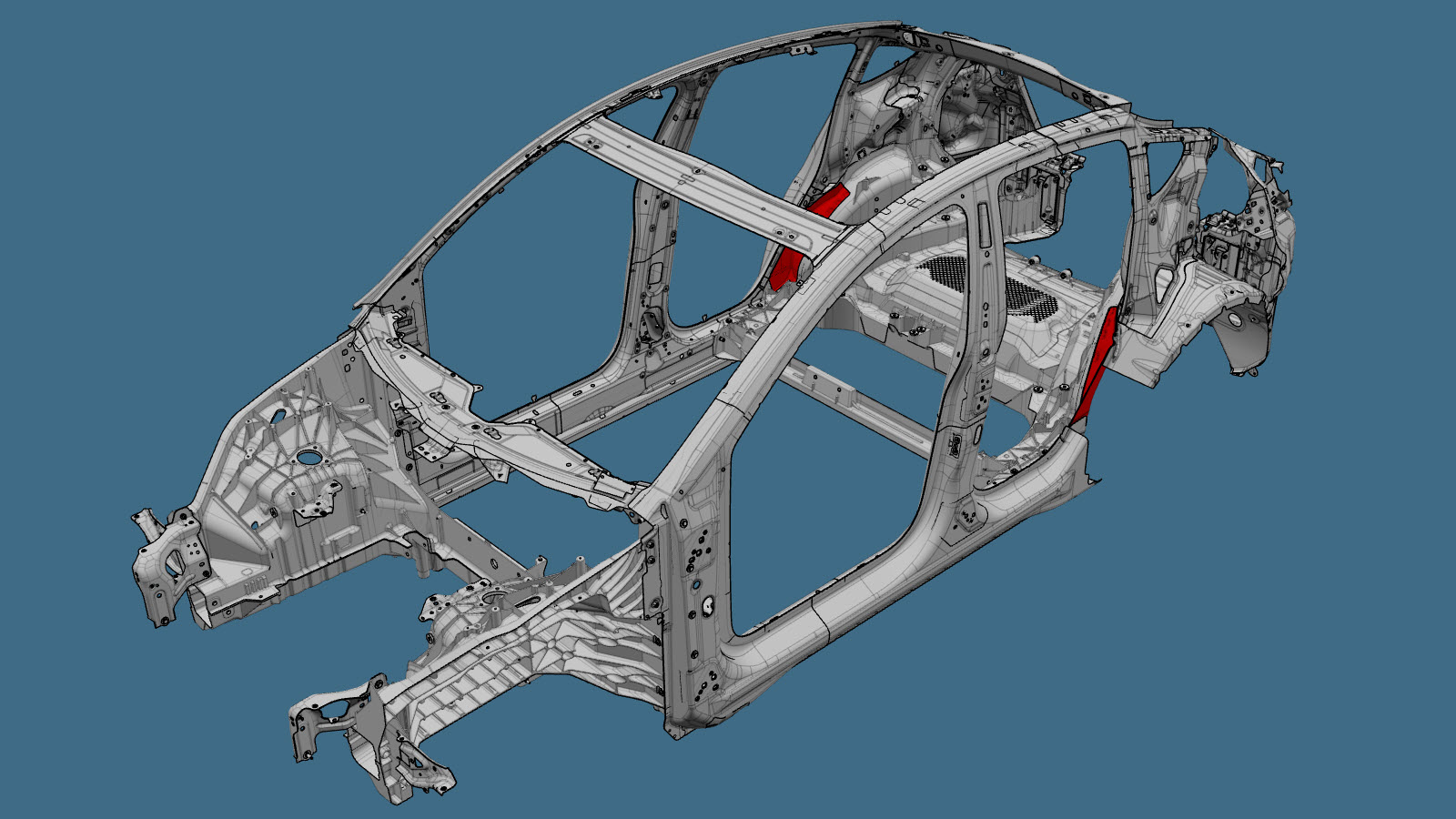

Radkasten innen (Abschnitt vorne)

Teileliste

Menge Beschreibung Abbildung / Hinweise

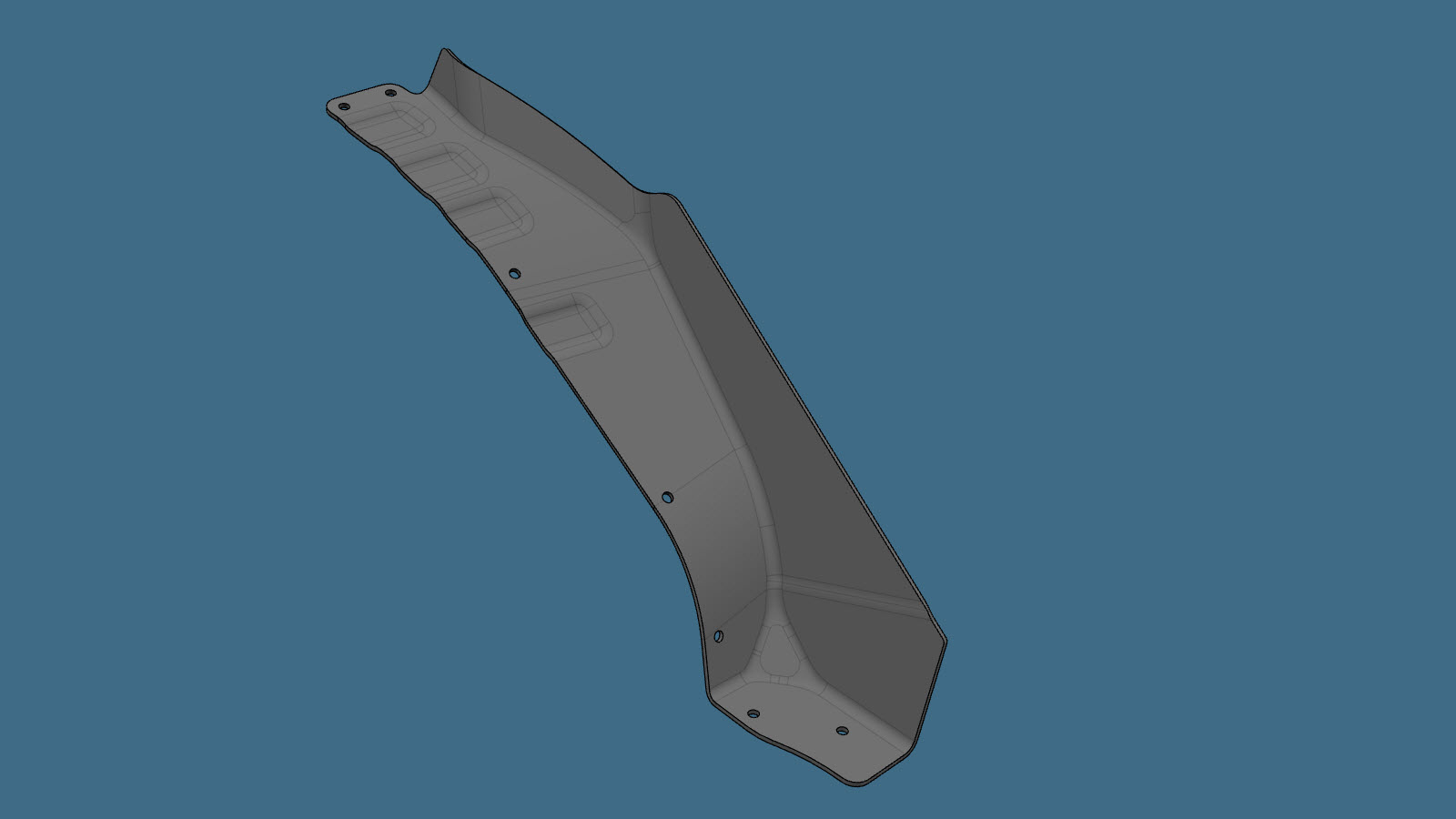

1 MY RUB SERVICEBLECH RADKASTEN VORNE (Radkasten vorderer Abschnitt)
7 Hochfester struktureller Niet, 6,5 mm
1 Flow-Form-Niet S38

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Radkastenverbreiterung (vorne).
  2. Entfernen Sie das ursprüngliche Bauteil.

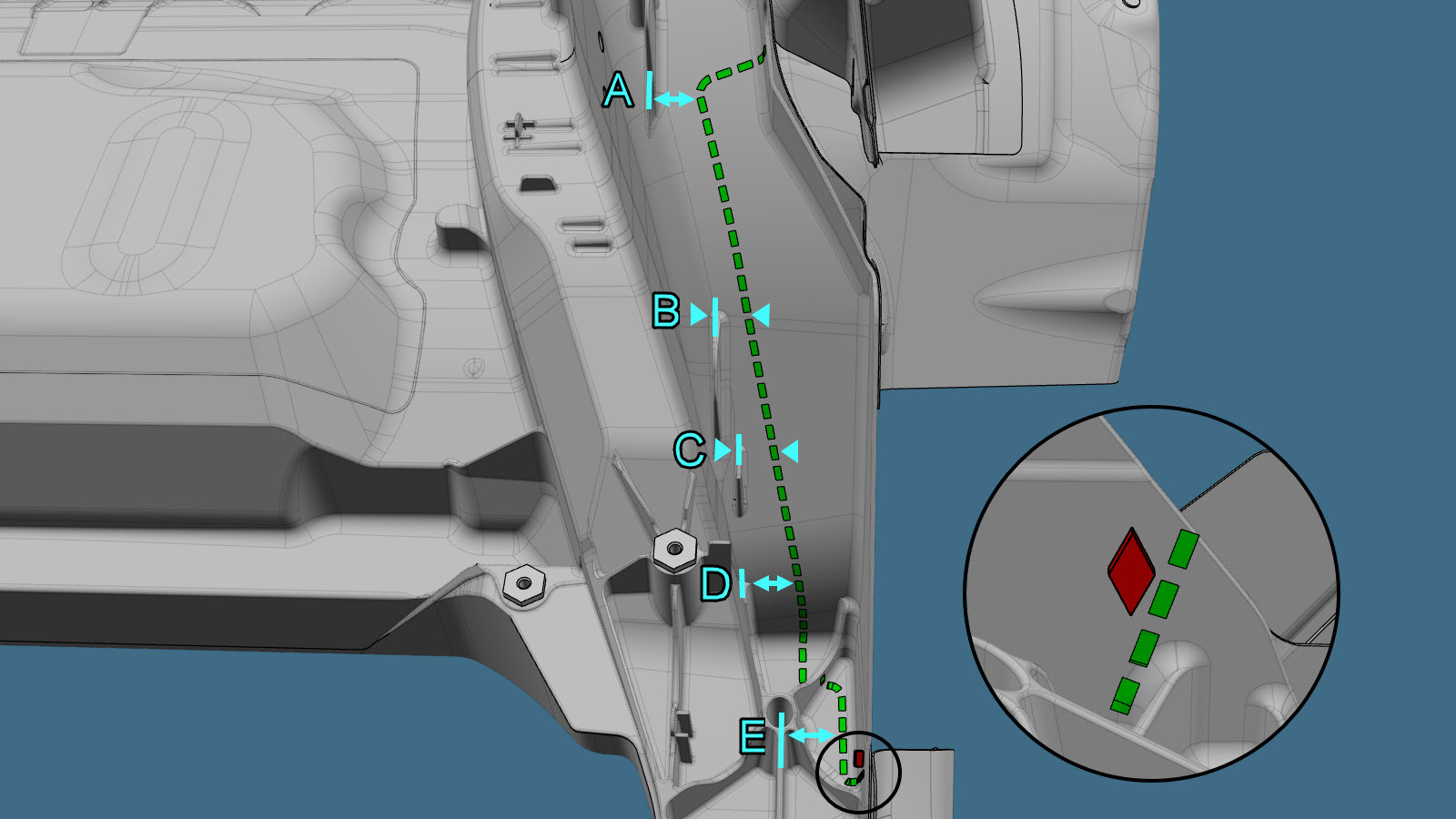

    Bezugslinie/-punkt
    Schnittlinie
    • A = 30 mm
    • B = 19 mm
    • C = 22 mm
    • D = 39 mm
    • E = 42 mm
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die dargestellten Maße geben die äußeren Grenzen (maximale Größe) des Reparaturbereichs an. Der Reparaturbereich kann kleiner geschnitten werden. Bei einer darüber hinausgehenden Beschädigung wenden Sie sich an Tesla Collsion Repair, um Unterstützung zu erhalten.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie das Reparaturteil zur Materialentfernung von der Guss-Bodengruppe hinten. Schneiden Sie so viel wie nötig ab, bis das Reparaturteil in den Reparaturbereich passt.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Der verbleibende Teil des Radkastens muss das Ersatzteil in den inneren Bereichen um mindestens 25 mm überlappen.

    oder Werkseitige SPRs

  3. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das Ersatzteil wird von der Unterseite des Radkastens aus installiert.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

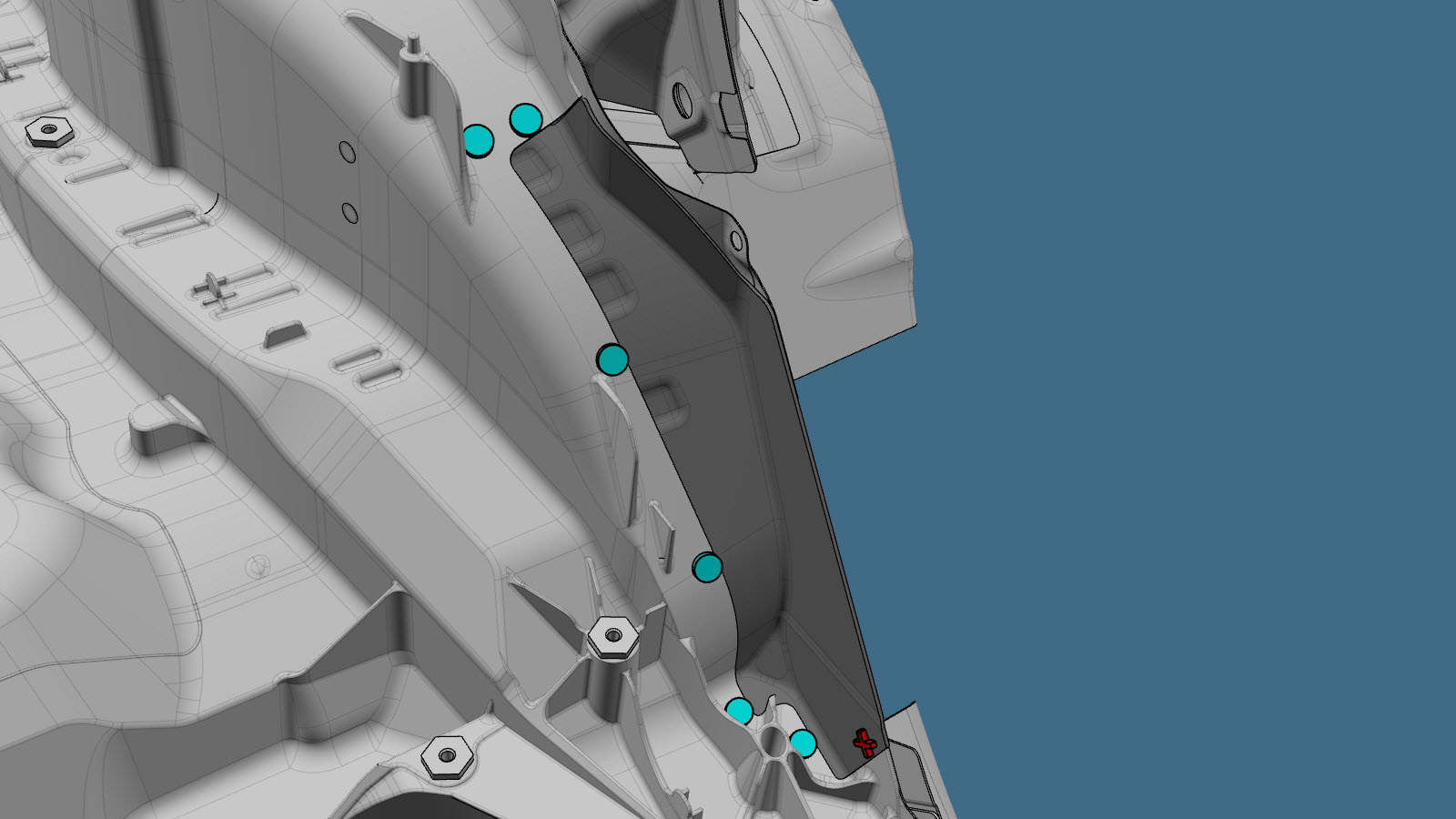

    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

    Bezugslinie/-punkt

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Der verbleibende Teil des Radkastens muss das Ersatzteil in den inneren Bereichen um mindestens 25 mm überlappen.

    oder Hochfeste strukturelle Niete, 6,5 mm

    oder Flow-Form-Niete, S38

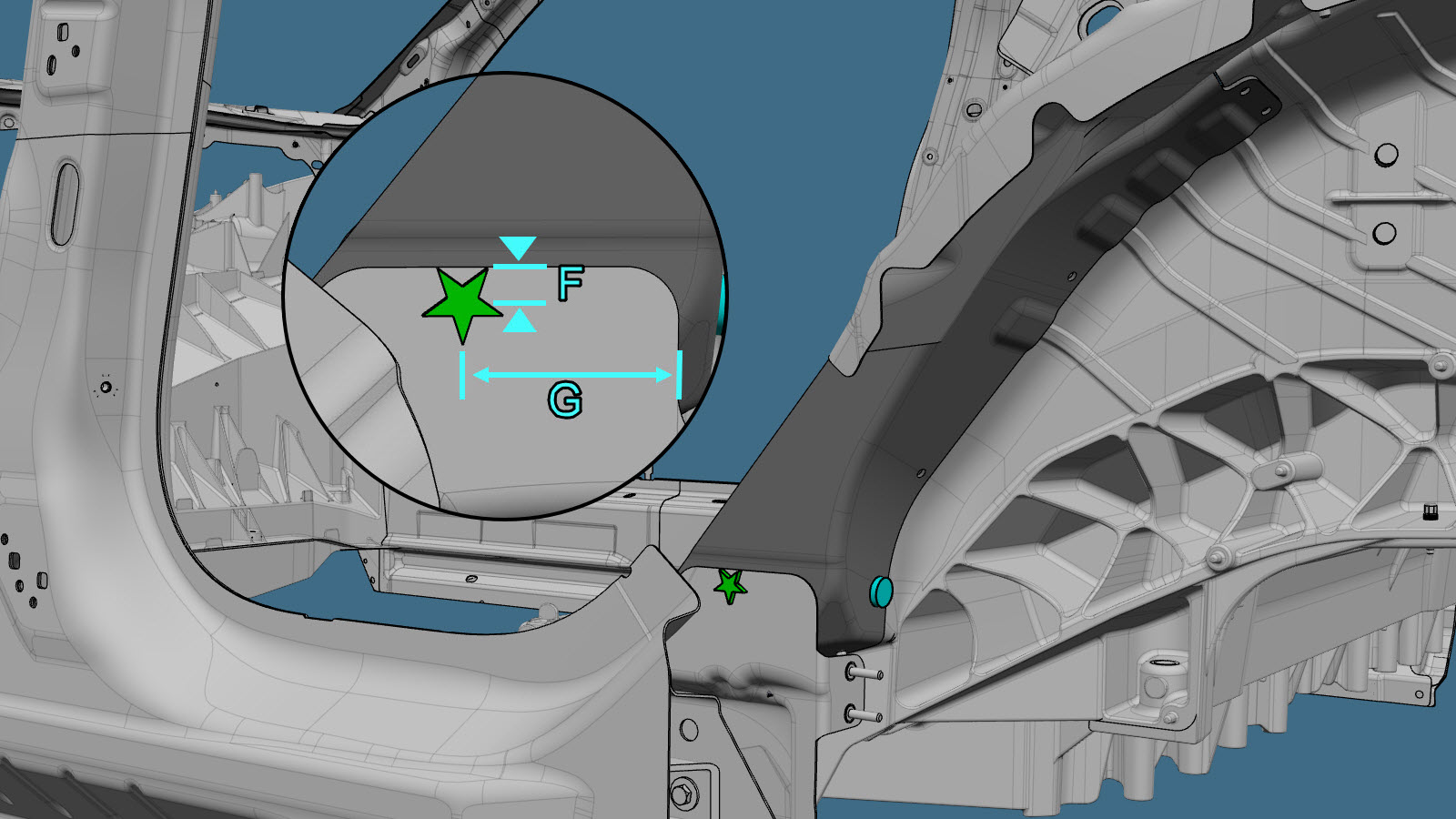

    • F = 10 mm
    • G = 65 mm
  4. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  5. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
  6. Montieren Sie Radkastenverbreiterung (vorne).
  7. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
