Windlauf unten mit Wischerhalterungen

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE – MY GFB WINDLAUF UNTEN (Windlauf unten mit Wischerhalterungen)
4	Struktureller Bolzenniet 6,5 mm
4	Hochfester struktureller Niet, 6,5 mm
2	Schraube , M6X18	Tesla-Teilenummer 1006529-00-A.
2	Nietmutter NIETMUTTER, BÜNDIG, M6	Tesla-Teilenummer 2007016.
2	BUTYL-FOLIENFLICKEN 50x50x1mm	Tesla-Teilenummer 1045194-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie das Windlaufblech.
Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen
Bereiten Sie den Einbau vor.
Nietmutter
oder Strukturelle Bolzenniete, 6,5 mm

oder Hochfeste strukturelle Niete, 6,5 mm

oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 10 Nm fest.

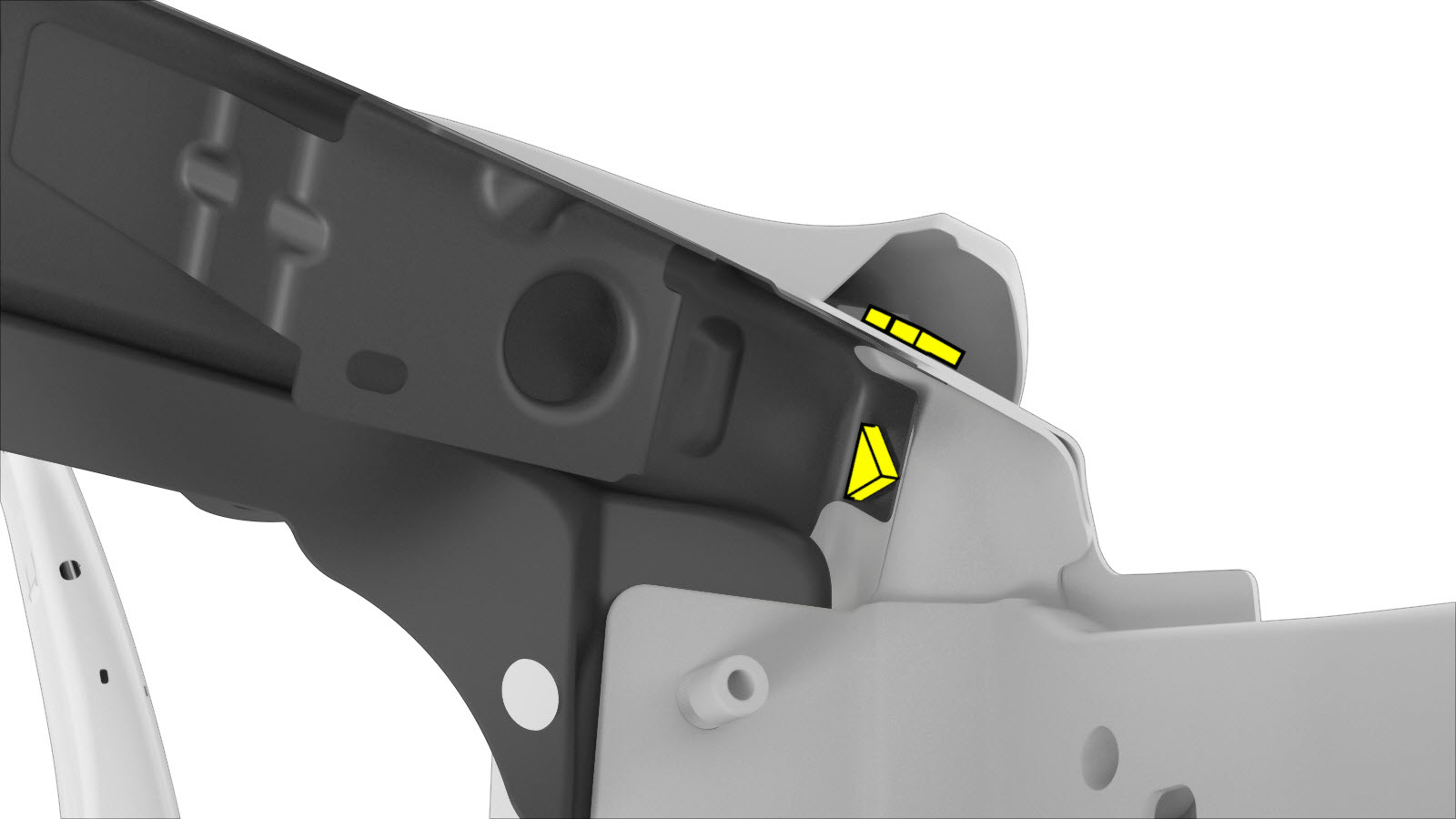

Montieren Sie Butyl-Flicken, um die strukturellen Niete an den gezeigten Stellen vollständig abzudecken.
Montieren Sie das Windlaufblech.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
