Türring innen

Reparaturinformationen

Jeder einzelne Abschnitt oder jede Kombination von Abschnitten des Türrings innen kann ausgetauscht werden, solange die referenzierten Schnittlinien unter Türring innen, Beschreibungen zu Abschnitten in diesem Dokument verwendet werden.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	MY BAUGRUPPE – TÜRRING INNEN (Türring innen)
9	Struktureller Bolzenniet 6,5 mm
4	Hochfester struktureller Niet, 6,5 mm
6	Flow-Form-Niet S18
6	Schraube SCHRAUBE & SCHEIBE[FL],M8-1.25x32	Tesla-Teilenummer 1119448-00-A.
1	Schraube T2000,M8x1.25-30	Tesla-Teilenummer 1637725-00-A.
7	Torx-Schraube SCHRAUBE,TEP,M10-1.5x35	Tesla-Teilenummer 1618776-00-B.

Anmerkung

Die oben aufgeführten Nietmengen gelten für die gesamte Reparatur. Die für die Reparatur von Abschnitten erforderlichen Befestigungsmittel finden Sie unter Türring innen, Beschreibungen zu Abschnitten.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Türring innen, Beschreibungen zu Abschnitten


Türring innen, Unterbaugruppen und Teilen von Unterbaugruppen
Der Türring innen (unten dargestellt) ist ein einzelnes Bauteil und kann in einer einzigen Reparatur ausgetauscht werden:	Statt den kompletten Türring innen auszutauschen, können alternativ bestimmte Bereiche des Türrings innen mit Teilen des Reparaturteils Türrings innen anhand der in diesem Dokument enthaltenen Schnittlinien ausgetauscht werden.

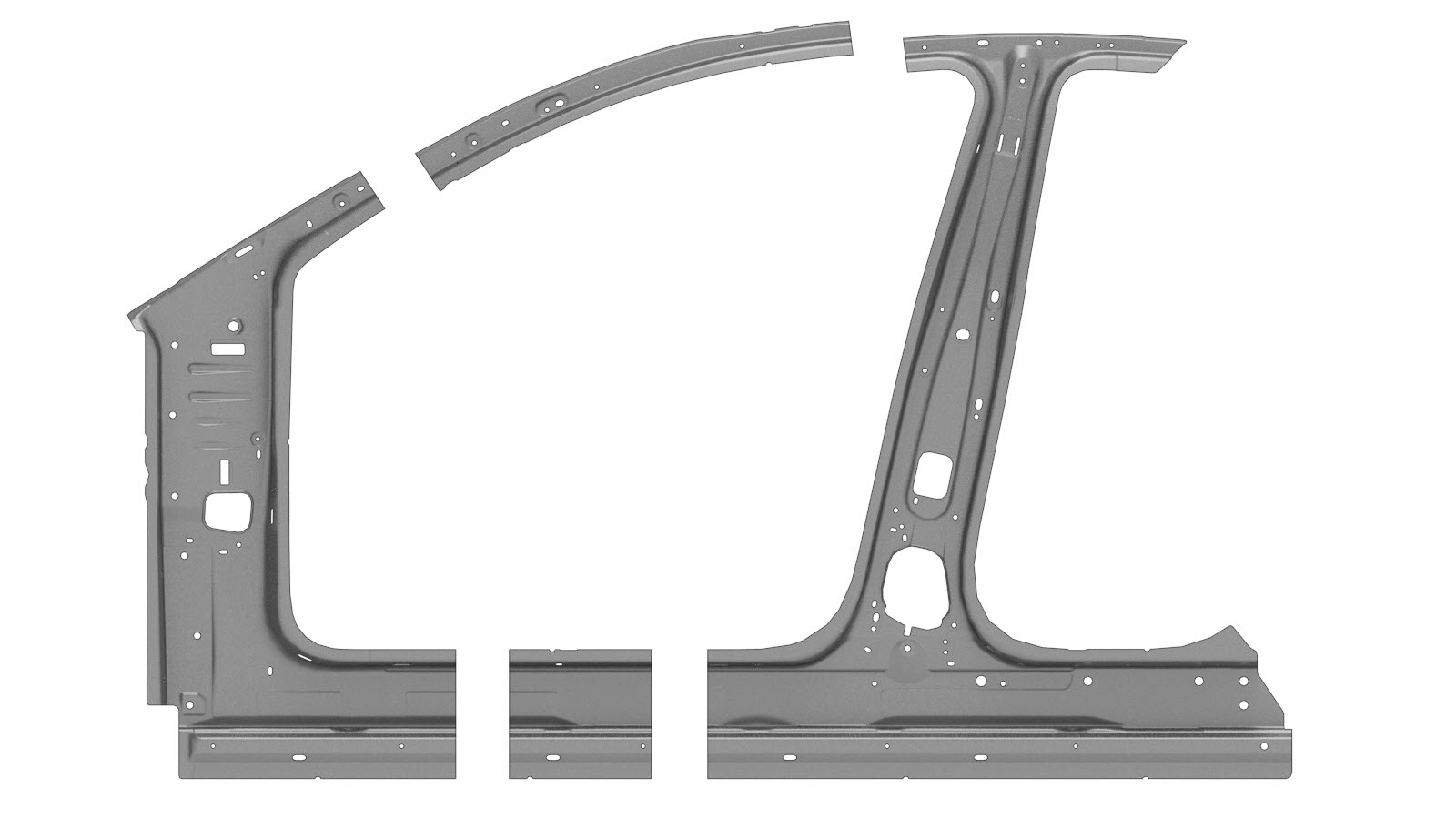

Türring innen (komplett)	Türring innen, Abschnitte


Türring innen, Beschreibungen zu Abschnitten
Abschnitt, A-Säule Schnittlinie Bezugslinie/-punkt A = 62 mm. B = 105 mm. E = 206 mm. F = 138 mm. Anmerkung Stellen Sie eine Verstärkungsplatte her 80 mm breit; wie angegeben montieren.	Scharniersäule an A-Säule, Schnittlinie A-Säule an B-Säule, Schnittlinie Scharniersäule an A-Säule, Verstärkungsplatte A-Säule an B-Säule, Verstärkungsplatte
Scharniersäulenabschnitt Schnittlinie Bezugslinie/-punkt A = 62 mm. B = 105 mm. C = 497 mm. D = 253 mm. Anmerkung Stellen Sie Verstärkungsplatten her, und montieren Sie sie und montieren Sie ihn wie angegeben. Anmerkung Jede Verstärkungsplatte sollte 80 mm breit sein.	Scharniersäule an A-Säule, Schnittlinie Scharniersäule an Schweller, Schnittlinie Scharniersäule an A-Säule, Verstärkungsplatte Scharniersäule an Schweller, Verstärkungsplatten
B-Säulenabschnitt Schnittlinie Bezugslinie/-punkt E = 206 mm. F = 138 mm. G = 368 mm. H = 338 mm. Anmerkung Stellen Sie eine Verstärkungsplatte her 80 mm breit; wie angegeben montieren.	A-Säule an B-Säule, Schnittlinie B-Säule an Schweller, Schnittlinie A-Säule an B-Säule, Verstärkungsplatte Schweller an B-Säule, Verstärkungsplatten
Schwellerabschnitt Schnittlinie Bezugslinie/-punkt C = 497 mm. D = 253 mm. G = 368 mm. H = 338 mm. Anmerkung Stellen Sie Verstärkungsplatten her, und montieren Sie sie und montieren Sie ihn wie angegeben. Anmerkung Jede Verstärkungsplatte sollte 80 mm breit sein.	Scharniersäule an Schweller, Schnittlinie Schweller an B-Säule, Schnittlinie Scharniersäule an Schweller, Verstärkungsplatten Schweller an B-Säule, Verstärkungsplatten

Reparaturverfahren

Entfernen Sie den erforderlichen Teil von Türring außen.
Nur für die Reparatur der Scharniersäule, des Schwellers oder des Abschnitts der B-Säule: Entfernen Sie Seitenschwellereinsatz.
Bei Austausch eines Abschnitts des Türrings innen: Markieren Sie den Türring innen an den Stellen der Schnittlinien, die in Türring innen, Beschreibungen zu Abschnitten beschrieben sind.
Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

Schraube
Anmerkung
Die rot eingekreiste Schraube ist möglicherweise nicht in allen Fahrzeugen vorhanden.

oder Schraube, Torx-Kopf

Anmerkung
Bewahren Sie die Schrauben auf, um sie später wieder zu montieren.
Nur für Abschnittsreparaturen: Erstellen Sie Füllbleche oder Verstärkungsplatten wie unter Türring innen, Beschreibungen zu Abschnittenbeschrieben.

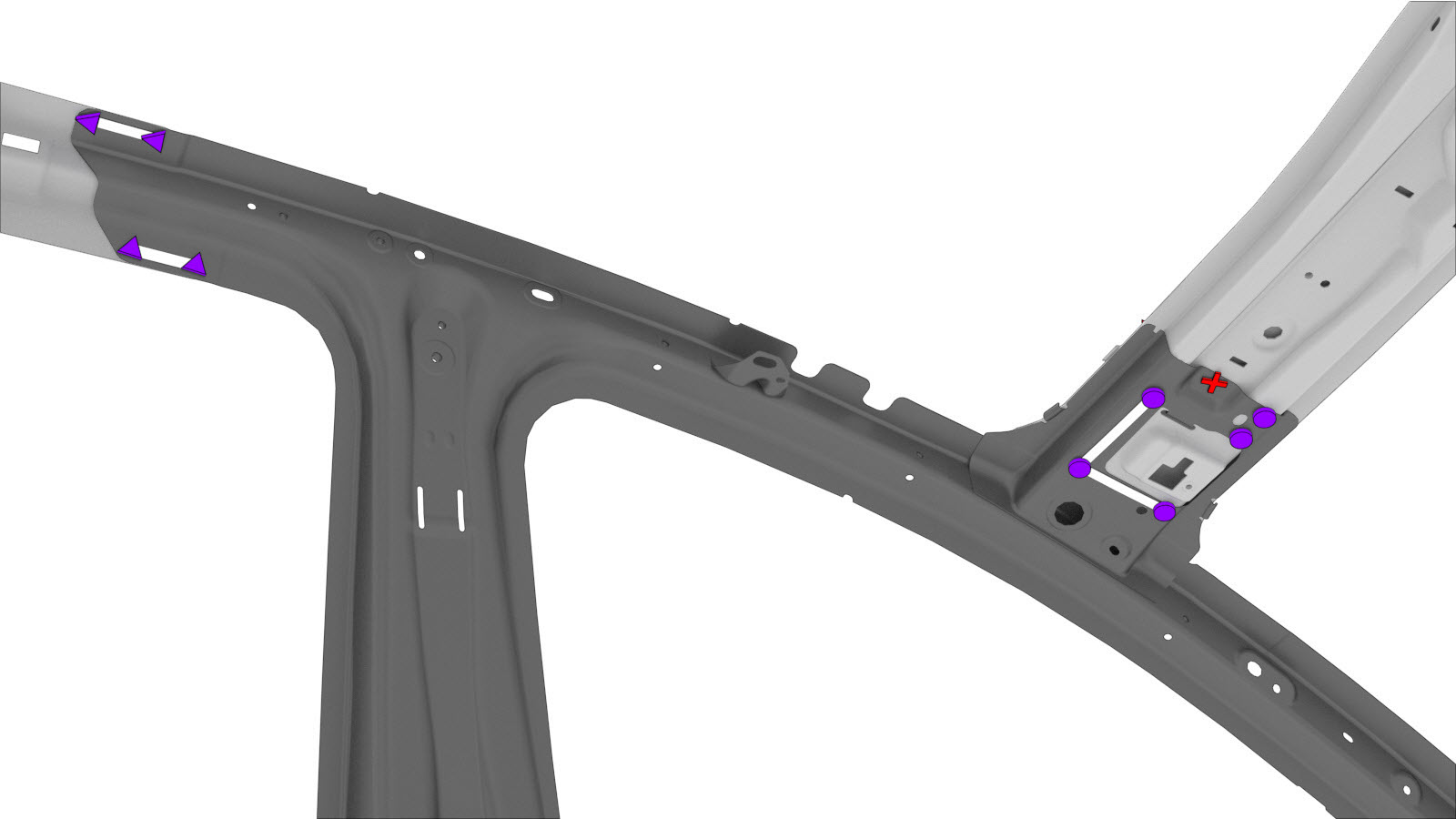

Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Einbauseitige Punktschweißungen

oder Hochfeste strukturelle Niete, 6,5 mm

oder Strukturelle Bolzenniete, 6,5 mm

oder Flow-Form-Niete, S18

Schraube
Anmerkung
Ersetzen Sie die rot eingekreiste Schraube nur, wenn sie am Originalbauteil vorhanden war.

oder Schraube, Torx-Kopf
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Nur für Abschnittsreparaturen: Montieren Sie Verstärkungsplatten wie in Türring innen, Beschreibungen zu Abschnitten beschrieben.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- Schraube Tesla-Teilenummer 1637725-00-A: 48 Nm.
- Schraube Tesla-Teilenummer 1119448-00-A: 35 Nm.
- Torx-Schraube Tesla-Teilenummer 1618776-00-B: 65 Nm.
Führen Sie Widerstandspunktschweißungen durch.

Warnung
Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.

ACHTUNG
Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
Nur für die Reparatur der Scharniersäule, des Schwellers oder des Abschnitts der B-Säule: Montieren Sie Seitenschwellereinsatz.
Montieren Sie den erforderlichen Teil von Türring außen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
