Glass - Roof - Fixed (Remove and Replace)

Korrekturcode 10205002 2.10 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe für sichere und gesunde Arbeitsmethoden.

  • 2026-06-01: Warnungen hinzugefügt, die Bohrkupplung auf 1 zu stellen.
  • 2025-10-20: Hinweis hinzugefügt, dass die Dachdichtung nicht wiederverwendet werden kann, und deren Teilenummer angefügt.
  • 2024-12-11: Neuen Warnhinweis zu Serviceanforderungen bezüglich der Scheibeninspektion vor dem Einbau hinzugefügt.
  • 08.07.2024: Schritt und Hinweis zum Anbringen von Abklebeband und zum Prüfen der Wegfahrzeit vor dem Fahren des Fahrzeugs hinzugefügt.
Ausrüstung:
  • 1571168-00-A - SCHEIBEN-AUSBAUSATZ, WRD SPIDER 3
  • 1083427-00-A - EHL187 EXPRESS KLINGE
  • 1082477-03-A - Spitzzange
Warning IconA warning icon, calling your attention to a possibly risky situation
ACHTUNG
Nur für Europa: Nur Techniker, die im Umgang mit Diisocyanaten geschult sind und alle erforderlichen Zertifizierungskurse absolviert haben, dürfen Verfahren durchführen, bei denen Urethan und andere Produkte, die Diisocyanate enthalten, verwendet werden. Bei der Arbeit mit Produkten, die Diisocyanate enthalten, muss immer geeignete persönliche Schutzausrüstung (PSA) getragen werden.
Warning IconA warning icon, calling your attention to a possibly risky situation
ACHTUNG
Neue Glaskomponenten (Windschutzscheibe, Dach, Tür und feste Scheiben) müssen vor dem Einbau inspiziert werden, um die Qualitätsstandards von Tesla zu erfüllen. Führen Sie die in beschriebene Inspektion durch, bevor Sie mit diesem Verfahren beginnen.
Abbildung 1. Model 3 abgebildet; Model Y ähnlich

Ausbauen

  1. Öffnen Sie alle Türen und alle Fenster.
  2. Öffnen Sie die Heckklappe.
  3. Schützen Sie den Lack am Fahrzeug mit Abklebeband.
  4. Montieren Sie den Dachhimmelschutz zwischen Dachhimmel und fester Glasscheibe über dem Rücksitz auf der Fahrerseite.

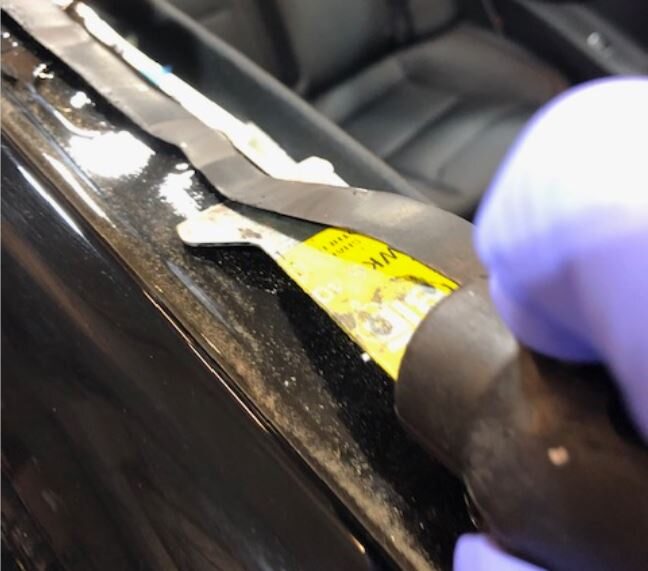

  5. Verwenden Sie den Equalizer, um die Bezugspunkte (x2) vom Glasdach zu entfernen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Schieben Sie den Equalizer nach oben gegen die Bezugspunkte, und trennen Sie vorsichtig den Klebstoff von der Windschutzscheibe. Möglicherweise können Sie den Bezugspunkt nicht klar sehen, aber er ist bei Verwendung der Klinge spürbar. Lösen Sie den Bezugspunkt, da dies den Schnittprozess unterstützt.
  6. Befestigen Sie die Schnur am Führungswerkzeug, und schieben Sie das Werkzeug an der LH hinteren Seite der festen Glasdachbaugruppe durch den Urethanwulst.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Achten Sie darauf, die Dachhimmelbaugruppe und die Außenlackierung nicht zu beschädigen.
  7. Ziehen Sie die Nylonschnur durch.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, genügend Schnur durchzuziehen, um sie um den Umfang der Glasscheibe wickeln zu können.
  8. Führen Sie die Nylonschnur um die Glasscheibe, und heben Sie dabei die Dichtungen, um die Schnur darunter zu positionieren.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Achten Sie darauf, beim Durchführen die Windschutzscheibendichtung nicht zu beschädigen.
  9. Stecken Sie die Nylonschnur wieder durch die Drahtführung, und ziehen Sie sie zurück in das Fahrzeug.
  10. Entfernen Sie die Nylonschnur vom Führungswerkzeug.
  11. Befestigen Sie das Schneidwerkzeug an der festen Scheibe, und pumpen Sie das Schneidwerkzeug auf, um es an der Scheibe zu befestigen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass die Saugkraft ausreicht, indem Sie überprüfen, ob der rote Ring nicht mehr zu sehen ist.
  12. Benutzen Sie ein Ende der Nylonschnur als Verankerungspunkt im Fahrzeug bei Verwendung des Saugnapfs.
  13. Führen Sie die Nylonschnur durch das Schneidwerkzeug, und drehen Sie es, um die Nylonschnur zu straffen.
  14. Install an angle driver to an electric drill and set the drill clutch to 1.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Failure to set the drill clutch to 1 may result in serious injury.
  15. Use the drill to turn the spindle on the cutting tool. Begin cutting urethane around the glass.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Do not begin cutting the windshield without first setting the drill clutch to 1. Failure to do so may result in serious injury.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wear appropriate eye and hand protection while cutting the glass assembly.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Place a plastic guard to protect the headliner assembly.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Take precaution to make sure the line goes above the datums and the roof brackets. If the line gets caught on the roof bracket then the line will break.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use the headliner protector or a trim tool to apply upward pressure to the line as it cuts. Do not use your hands.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Move the cutting tool as needed while keeping the line close to a 90° angle. If the line gets stuck, try to pull it backwards in order release it from under the metal roof bracket or change the positions of the anchor and cutting tool.
    Abbildung 2. Plastic guard to protect the headliner
  16. Entfernen Sie die Schneidwerkzeuge von der Glasscheibe.
  17. Bringen Sie mit Unterstützung durch eine zweite Person 4 Saugnäpfe an jeder Ecke des festen Glasdachs an.
  18. Entfernen Sie mit Unterstützung durch eine zweite Person das feste Glasdach aus dem Fahrzeug.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Entsorgen Sie die Scheibe gemäß den örtlichen Vorschriften.
  19. Entfernen Sie das alte Urethan mit einem Schaber von der Karosserie, und wischen Sie dann die Karosserie mit in Isopropylalkohol getränkten Tüchern ab, um sie zu reinigen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass keine Urethanreste mit einer Dicke von mehr als 1 mm übrig bleiben.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Tragen Sie bei diesem Arbeitsschritt geeignete PSA einschließlich schnittfester Handschuhe.
  20. Entfernen Sie gebrochene Festpunkte, und ersetzen Sie beschädigte Karosseriestopfen.

Montieren

  1. Wischen Sie die Urethanmulde am Fahrzeug mit Isopropylalkohol sauber.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lassen Sie das Teil 1 Minute lang trocknen.
  2. Bringen Sie 4 Saugnäpfe an jeder Ecke des neuen festen Glasdachs an.
  3. Positionieren Sie das neue Glasdach mit Unterstützung durch eine zweite Person ohne Klebmasse am Fahrzeug.
  4. Stellen Sie sicher, dass die Spaltmaße und die Bündigkeit innerhalb der Toleranzen liegen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Wenn die Glasscheibe zu hoch ist, müssen Sie eventuell Auflagepolster zuschneiden bzw. entfernen.
  5. Entfernen Sie das Glasdach mit Unterstützung durch eine zweite Person, und legen Sie es umgekehrt auf einen Montageständer.
  6. Entfernen Sie das Schutzband von der Karosserie.
  7. Reinigen Sie die Glaskontaktflächen mit Isopropylalkohol.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lassen Sie das Teil 1 Minute lang trocknen.
  8. Tragen Sie in der Urethanmulde und in allen Karosseriebereichen, die beim Ausbau des festen Glasdachs beschädigt wurden, eine Urethan-Grundierung auf.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die Grundierung sollte rund um die Innenseite der Dachhalterung aufgetragen werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Lassen Sie die Grundierung mindestens 1 Minute lang trocknen.
  9. Tragen Sie Urethan auf die Karosserie entlang der Urethanmulde auf.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Stellen Sie sicher, dass der Urethanwulst einen dreieckigen Querschnitt mit einer Breite von ca. 12,5 mm und einer Höhe von ca. 20 mm aufweist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das Urethan sollte rund um die Innenseite der Dachhalterung aufgetragen werden.
  10. Montieren Sie das neue feste Glasdach mit Unterstützung durch eine zweite Person am Fahrzeug, aber drücken Sie es noch nicht an.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Richten Sie die Festpunkte mittig vorne und hinten am Glas an der Karosserie aus.
  11. Platzieren Sie eine neue Dichtung vorne an der Scheibe unter der Windschutzscheibendichtung.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die Dachdichtung kann nicht wiederverwendet werden. Das neue Glasdach besitzt eine neue Dichtung. Wenn das Glasdach wiederverwendet wird, bestellen Sie die Dachdichtung (1531353-00-A) separat.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Verwenden Sie ein Abhebelwerkzeug, um das Glasdach korrekt unter der Windschutzscheibendichtung einzusetzen.
  12. Drücken Sie die Scheibe an die Karosserie, sobald sie in der richtigen Position ist.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie bei Bedarf Sandsäcke für den vorderen Teil.
  13. Prüfen Sie, ob die Spaltmaße und die Bündigkeit den Vorgaben entsprechen, und justieren Sie bei Bedarf nach.
  14. Entfernen Sie die Saugnäpfe vom Glasdach.
  15. Reinigen Sie die Scheibe.
  16. Bringen Sie Abklebeband an der Scheibe an, um sie in ihrer Position zu fixieren.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Fahren Sie das Fahrzeug nicht, bis die vom Klebstoffhersteller empfohlene minimale Wegfahrzeit verstrichen ist. Falls erforderlich, lassen Sie das Klebeband an Ort und Stelle, damit es weiterhin die Scheibe auf das Fahrzeug drückt, und bitten Sie den Kunden, es erst nach 24 Stunden zu entfernen. Fordern Sie außerdem dem Kunden auf, hohe Geschwindigkeiten und das Befahren von Fahrbahnschwellen zu vermeiden.
  17. Schließen Sie alle Fenster und Türen.
