Guss-Bodengruppe vorne MY-SP (Fahrzeuge, die bis zum 7. Februar 2024 hergestellt wurden)

Korrekturcode: 10101300602 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für Guss-Bodengruppe vorne für weitere Informationen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	FUB KOMPLETT MIT ARMATURENBRETT - GUSS-FUB (Guss-Bodengruppe vorne)
1	BUTYL-FOLIENFLICKEN 90x70x1MM	Tesla-Teilenummer 1032245-00-A.
14	SCHRAUBE,TEP,M10-1.5x35	Tesla-Teilenummer 1618776-00-B.
2	T2000,M8x1,25-30,HH,[109-I],G1009,SERR	Tesla-Teilenummer 1637725-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Windschutzscheibe (HW4) (Ausbauen und Ersetzen).
Entfernen Sie Scharnier – Haube – LH (Ausbauen und Ersetzen).

Anmerkung
Entfernen Sie das LH und das RH Haubenscharnier.
Entfernen Sie Supermanifold (Ausbauen und Ersetzen).
Entfernen Sie Träger – Front (Ausbauen und Ersetzen).
Entfernen Sie Steuergerät – Kühlerlüfter (Ausbauen und Einbauen).
Entfernen Sie Elektromechanische Bremskraftverstärker-Baugruppe (Structural Pack) (Ausbauen und Ersetzen).
Entfernen Sie Super Dash (Structural Pack) (Remove and Replace).
Entfernen Sie Hydrauliksteuergerät (HCU) – Bremse (Strukturpack) (Ausbauen und Ersetzen).
Entfernen Sie Kabelbaum – Primär vorne (Strukturpack) (Ausbauen und Ersetzen).
Entfernen Sie HV-Batterie (Hinterradantrieb) (Ausbauen und Einbauen).
Entfernen Sie Bremsleitungen – Vorderes Bündel (Strukturpack) (Ausbauen und Ersetzen).
Entfernen Sie Querlenker oben vorn (FUCA), Befestigung – LH (Ausbauen und Ersetzen).

Anmerkung
Entfernen Sie die LH und die RH Aufnahme des Querlenkers.
Entfernen Sie Bremsschlauch - Flexibel - Vorn - LH (Ausbauen und Ersetzen).
Entfernen Sie Sensor – Raddrehzahl – ABS – Vorn – LH (Ausbauen und Ersetzen).
Entfernen Sie Hilfsrahmenbaugruppe – Vorn (Dual Motor) (Ausbauen und Ersetzen).
Entfernen Sie Frontkappe Karosserieseite außen LH und RH.
Entfernen Sie die unten angegebenen Teile aus dem neuen Reparaturteil, um das neue Bauteil herzustellen.
- 1 – WINDLAUFSEITIGES BRÜCKENBLECH LH
- 2 – WINDLAUFSEITIGES BRÜCKENBLECH LH
- 3 – MY GFB-WINDLAUFBAUGRUPPE
Schneiden Sie auf der LH und der RH Seite ein Zugangsfenster in das Originalbauteil.
- Bezugslinie/-punkt
- Schnittlinie A = 10 mm B = 44 mm C = 90 mm D = 129 mm
Entfernen Sie das ursprüngliche Bauteil.
- oder Werkseitige SPRs
- oder Schrauben
Entfernen Sie das ursprüngliche Bauteil.
- oder Schrauben
Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird. Befestigen Sie diese Stelle nur mit Strukturklebstoff.
- oder SCHRAUBE,TEP,M10-1,5x35
- oder T2000,M8x1,25-30,HH,[109-I],G1009,SERR
Bereiten Sie den Einbau vor.
- oder SCHRAUBE,TEP,M10-1,5x35
- oder T2000,M8x1,25-30,HH,[109-I],G1009,SERR
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- SCHRAUBE, TEP, M10-1.5x35-Schrauben (5 pro Seite) (Tesla-Teilenummer 1618776-00-B), mit denen die Bodengruppe vorne am Türring innen (Innenseite) befestigt ist: 50 Nm.
- SCHRAUBE, TEP, M10-1.5x35-Schrauben (2 pro Seite) (Tesla-Teilenummer 1618776-00-B), mit denen die Bodengruppe vorne am Türring innen (Außenseite) befestigt ist: 65 Nm.
- T2000, M8x1.25-30, HH, [109-I], G1009, GER-Schrauben (1 pro Seite) (Tesla-Teilenummer 1637725-00-A), mit denen die Bodengruppe vorne am Seitenschwellereinsatz befestigt ist: 48 Nm.

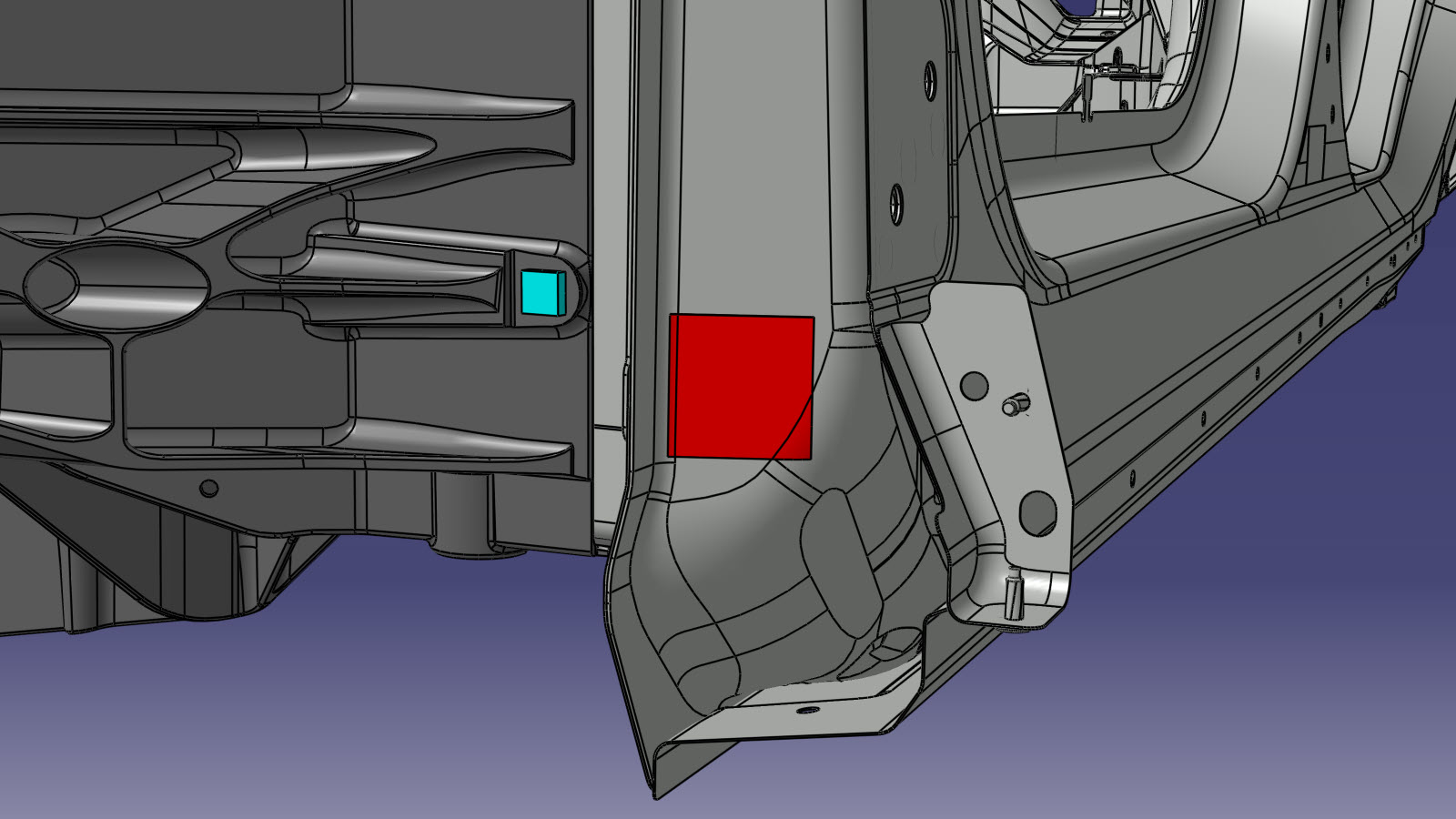

Schneiden Sie den BUTYL-FOLIENFLICKEN in zwei 45x50 mm große Stücke, und decken Sie damit das Zugangsfenster ab, das in den LH und den RH Türring außen geschnitten wurde.
Montieren Sie Frontkappe Karosserieseite außen LH und RH.
Wenn das zu reparierende Fahrzeug mit Stoßdämpferbrückenverstärkungen ausgestattet war, montieren Sie die LH und die RH Stoßdämpferbrückenverstärkung.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
Montieren Sie Hilfsrahmenbaugruppe – Vorn (Dual Motor) (Ausbauen und Ersetzen).
Montieren Sie Sensor – Raddrehzahl – ABS – Vorn – LH (Ausbauen und Ersetzen).
Montieren Sie Bremsschlauch - Flexibel - Vorn - LH (Ausbauen und Ersetzen).
Montieren Sie Querlenker oben vorn (FUCA), Befestigung – LH (Ausbauen und Ersetzen).

Anmerkung
Montieren Sie die LH und die RH Aufnahme des Querlenkers.
Montieren Sie Bremsleitungen – Vorderes Bündel (Strukturpack) (Ausbauen und Ersetzen).
Montieren Sie HV-Batterie (Hinterradantrieb) (Ausbauen und Einbauen).
Montieren Sie Kabelbaum – Primär vorne (Strukturpack) (Ausbauen und Ersetzen).
Montieren Sie Hydrauliksteuergerät (HCU) – Bremse (Strukturpack) (Ausbauen und Ersetzen).
Montieren Sie Super Dash (Structural Pack) (Remove and Replace).
Montieren Sie Elektromechanische Bremskraftverstärker-Baugruppe (Structural Pack) (Ausbauen und Ersetzen).
Montieren Sie Steuergerät – Kühlerlüfter (Ausbauen und Einbauen).
Montieren Sie Träger – Front (Ausbauen und Ersetzen).
Montieren Sie Supermanifold (Ausbauen und Ersetzen).
Montieren Sie Scharnier – Haube – LH (Ausbauen und Ersetzen).

Anmerkung
Montieren Sie das LH und das RH Haubenscharnier.
Montieren Sie Windschutzscheibe (HW4) (Ausbauen und Ersetzen).
