Guss-Bodengruppe hinten (1-teilig)

Korrekturcode: 10102101202 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für Guss-Bodengruppe hinten (1-teilig) für weitere Informationen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	GUSS-BODENGRUPPE 1-TLG. E-COAT (Guss-Bodengruppe hinten 1-teilig)

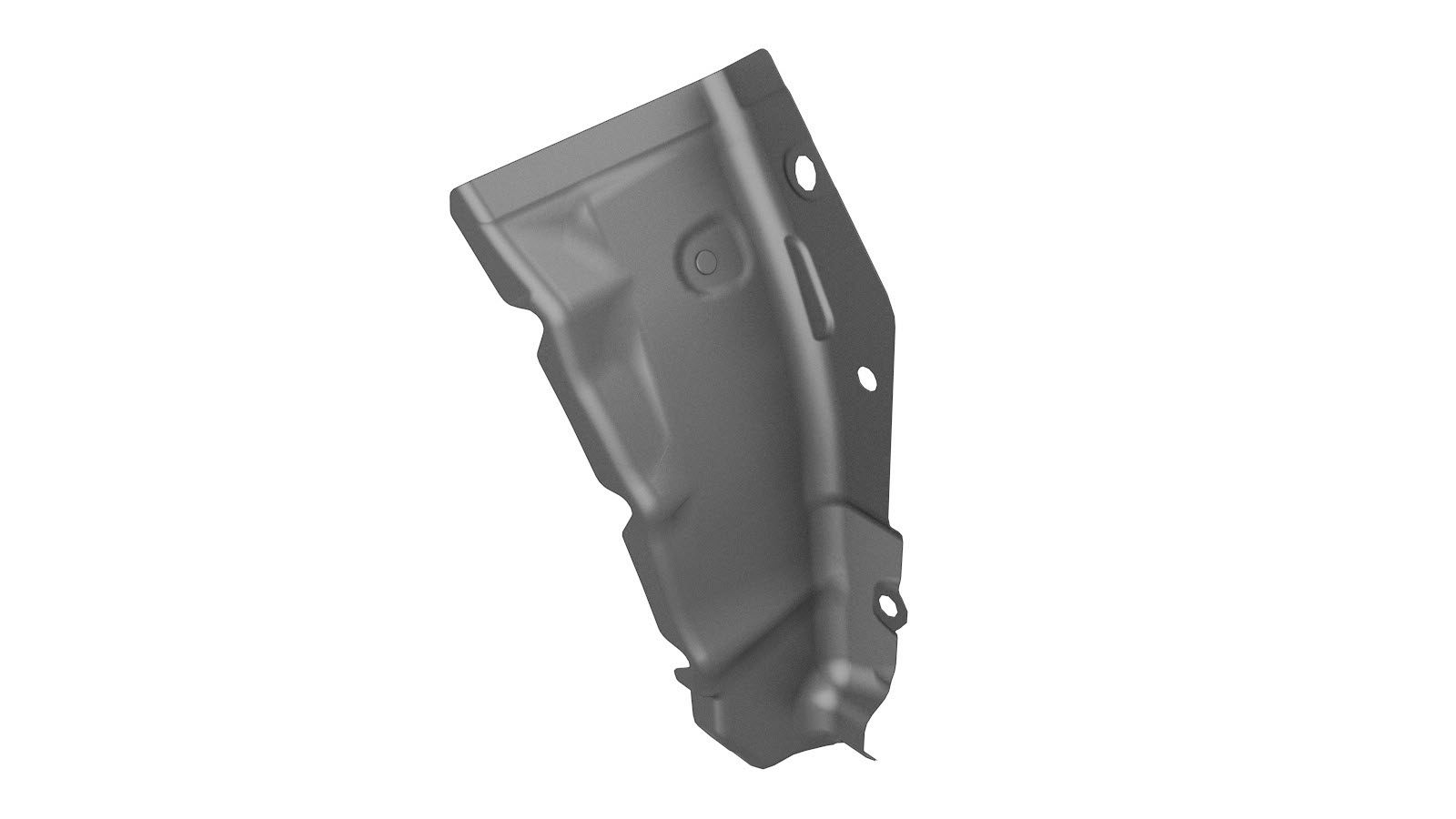

1	BAUGRUPPE – RADKASTENVERBREITERUNG HINTEN – SERVICE LINKS E-COAT (Radkastenverbreiterung – Vorne – LH)
1	BAUGRUPPE – RADKASTENVERBREITERUNG HINTEN – SERVICE RECHTS E-COAT (Radkastenverbreiterung – Vorne – RH)
21	Hochfester struktureller Niet, 6,5 mm
12	Niet, 4,8 mm
12	Schraube , SCHRAUBE&SCHEIBE[FL],M8-1,25x32	Tesla-Teilenummer 1119448-00-A.
2	MUTTER UND UNTERLEGSCHEIBE[FL] – HF – M8-1,25 – [10] – ZINK-NICKEL	Tesla-Teilenummer 1118837-00-A.
2	SEMS,[FL],HX,M8X23.5,[109],G1009,PTC	Tesla-Teilenummer 1063260-00-C.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Carrier - Rocker Panel - LH (Remove and Replace).

Anmerkung
Entfernen Sie den LH und den RH Türschweller.
Entfernen Sie Trunk Assembly - Lower (Remove and Replace).
Entfernen Sie Noise Absorber - Motor Bay - Rear (Remove and Replace).
Entfernen Sie Busbars - Charge Port to HV Battery (Remove and Replace).
Entfernen Sie Wheelhouse Insulator - Rear - RH (Remove and Replace).
Entfernen Sie Insulator - Wheelhouse - LH (Remove and Replace).
Entfernen Sie Pipe - Brake - Rear - LH (Remove and Replace).
Entfernen Sie Brake Lines - Rear - RH to Sill (Structural Pack) (Remove and Replace).
Entfernen Sie Brake Lines - 2 Tube Bundle - Rear (Remove and Replace).
Entfernen Sie HV Battery (RWD) (Structural Pack) (Remove and Replace).
Entfernen Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe) LH und RH.
Entfernen Sie Kotflügelhalterung (unten) LH und RH.

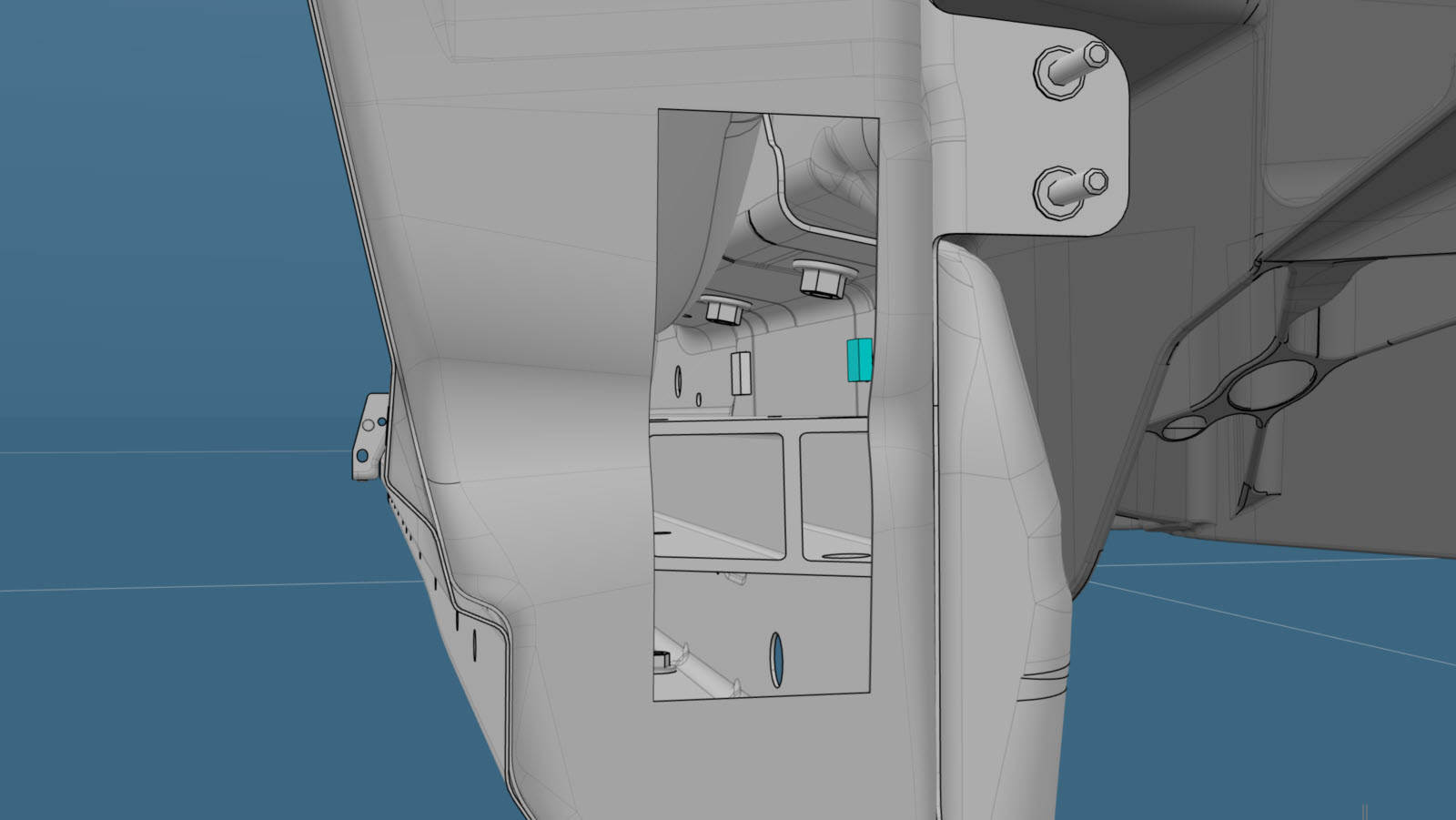

Stellen Sie eine Zugangsöffnung in der Radlaufverlängerung (vorne) her.
- Bezugslinie/-punkt A = 50 mm B = 130 mm C = 75 mm D = 21 mm
Schneiden Sie die neuen Komponenten zur Radkastenverbreiterung zu Abdeckungen für die LH und RH Zugangsöffnung zu.
Die fertige Abdeckung sollte ca. 32 mm breiter und 10 mm höher als die Zugangsöffnung sein. Schwarz gepunktete Linien zeigen die Zugangsöffnung.
Anmerkung
Bei richtiger Positionierung überlappt die Abdeckung die obere, die untere und die Innenkanten der Zugangsöffnung um 5 mm. Die Abdeckung überlappt außerdem die Außenkante der Zugangsöffnung um 27 mm.
- Bezugslinie/-punktE = 82 mmF = 140 mm
Entfernen Sie die Nietmutter vom neuen Bauteil.
- Nietmutter
Entfernen Sie das ursprüngliche Bauteil.
- oder Werkseitige SPRs
- Nietmutter
- oder Schrauben
Entfernen Sie das ursprüngliche Bauteil.
- oder Werkseitige Punktschweißungen
- oder Werkseitige SPRs
Entfernen Sie das ursprüngliche Bauteil.
- oder Schrauben
Entfernen Sie das ursprüngliche Bauteil.
- oder Werkseitige SPRs
Bereiten Sie den Einbau vor.
- oder Schrauben
- Mutter

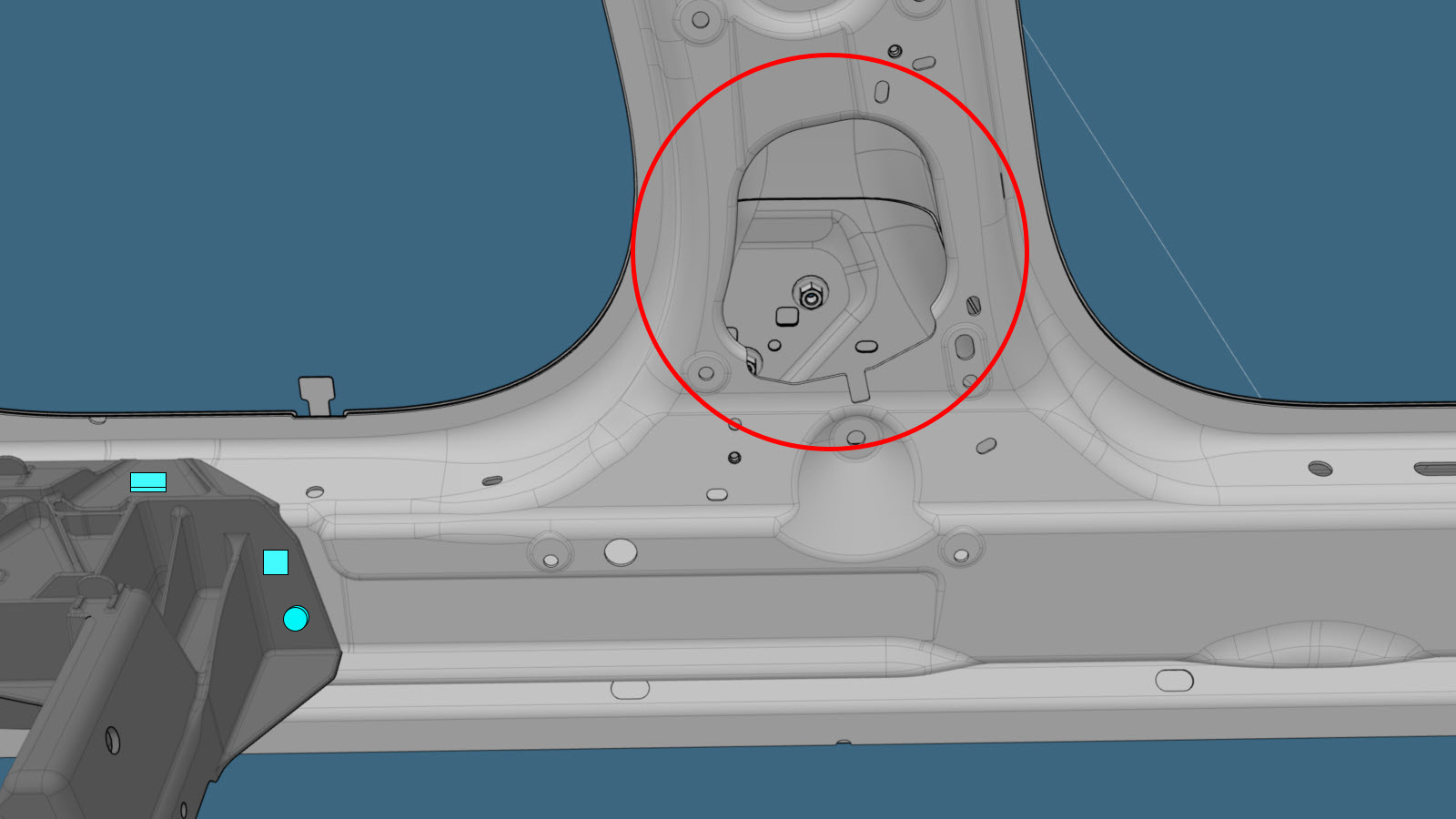

Montieren Sie die Mutter (Tesla-Teilenummer 1118837-00-A) durch die Bohrung der B-Säule, an der sich der Aufroller des Sicherheitsgurts befindet (rot dargestellt).
Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
- oder Niete, 4,8 mm
- oder Hochfeste strukturelle Niete, 6,5 mm
Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
- Bezugslinie/-punkt
- oder Niete, 4,8 mm G = 79 mm H = 24 mm I = 28 mm J = 26 mm
Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
- Bezugslinie/-punkt
- oder Hochfeste strukturelle Niete, 6,5 mm K = 17 mm
- oder Schrauben
Bereiten Sie den Einbau vor.
Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
- oder Hochfeste strukturelle Niete, 6,5 mm
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- SEMS,[FL],HX,M8x23.5,[109],G1009,PTC-Schraube und Unterlegscheibe (Tesla-Teilenummer 1063260-00-C) horizontal im Schweller montiert: 31 Nm.
- Schrauben, die vertikal im Schweller montiert sind: 35 Nm.
- Schrauben, die horizontal im Schweller montiert sind: 31 Nm.
Montieren Sie Endplatte Rahmenträger hinten (für 1-teilige Guss-Bodengruppe) LH und RH.
Montieren Sie Kotflügelhalterung (unten) LH und RH.
Bereiten Sie den Einbau der Abdeckungen für die Zugangsöffnungen vor.
- oder Niete, 4,8 mm
Anmerkung
Bei richtiger Positionierung überlappt die Abdeckung die obere, die untere und die Innenkanten der Zugangsöffnung um 5 mm. Die Abdeckung überlappt außerdem die Außenkante der Zugangsöffnung um 27 mm.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und der Abdeckungen für die Zugangsöffnungen auf.
Bauen Sie die Abdeckungen für die Zugangsöffnungen ein.
Montieren Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
Montieren Sie HV Battery (RWD) (Structural Pack) (Remove and Replace).
Montieren Sie Brake Lines - 2 Tube Bundle - Rear (Remove and Replace).
Montieren Sie Brake Lines - Rear - RH to Sill (Structural Pack) (Remove and Replace).
Montieren Sie Pipe - Brake - Rear - LH (Remove and Replace).
Montieren Sie Insulator - Wheelhouse - LH (Remove and Replace).
Montieren Sie Wheelhouse Insulator - Rear - RH (Remove and Replace).
Montieren Sie Busbars - Charge Port to HV Battery (Remove and Replace).
Montieren Sie Noise Absorber - Motor Bay - Rear (Remove and Replace).
Montieren Sie Trunk Assembly - Lower (Remove and Replace).
Montieren Sie Carrier - Rocker Panel - LH (Remove and Replace).

Anmerkung
Montieren Sie den LH und den RH Türschweller.
