Seitenschwellereinsatz

Korrekturcode: 10100134002 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

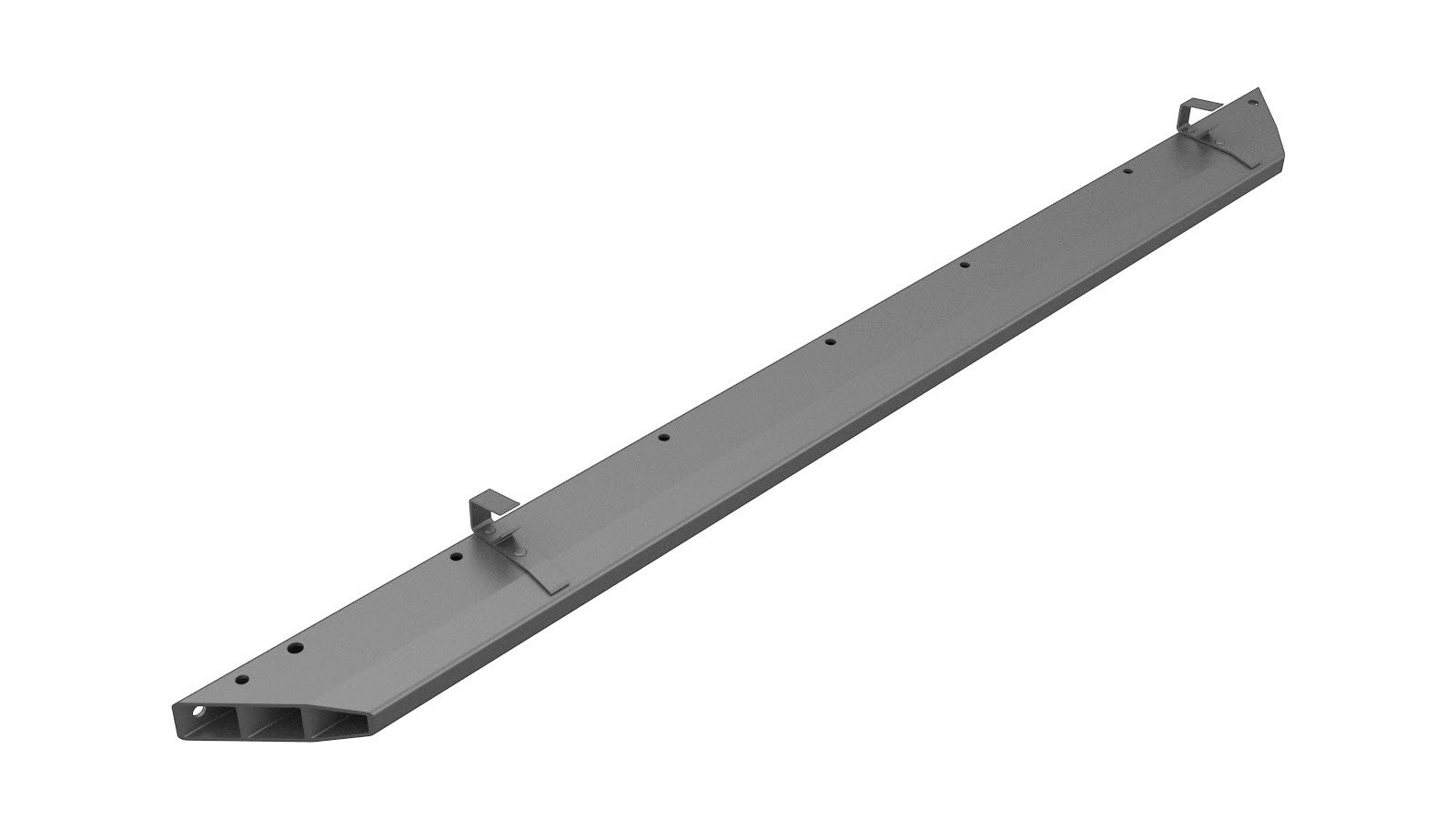

1	UNTERBAUGRUPPE – SEITENSCHWELLEREINSATZ LH – SP oder UNTERBAUGRUPPE – SEITENSCHWELLEREINSATZ RH – SP (Seitenschwellereinsatz)
1	Schraube SCHRAUBE&SCHEIBE[FL],M8-1.25x32	Tesla-Teilenummer 1119448-00-A.
1	Schraube , T2000,M8x1.25-30	Tesla-Teilenummer 1637725-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie den erforderlichen Teil von Türring außen.
Entfernen Sie die Schaumstoffdämmungen.

Anmerkung
Entsorgen Sie die Schaumstoffdämmungen nicht, sie werden in einem späteren Schritt wieder eingebaut.
Entfernen Sie das ursprüngliche Bauteil.
- oder Schrauben
Entfernen Sie das ursprüngliche Bauteil.
- oder Schrauben
Bereiten Sie den Einbau vor.
- oder Schrauben
Bereiten Sie den Einbau vor.
- oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- M8x1.25 Sechskantkopfschraube, Teilenummer 1119448-00-A: 35 Nm.
- M8x1.25 Sechskantkopfschraube, Teilenummer 1637725-00-A: 48 Nm.
Bauen Sie die Schaumstoffdämmungen ein.
Montieren Sie den Teil von Türring außen an, der zuvor entfernt wurde.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
