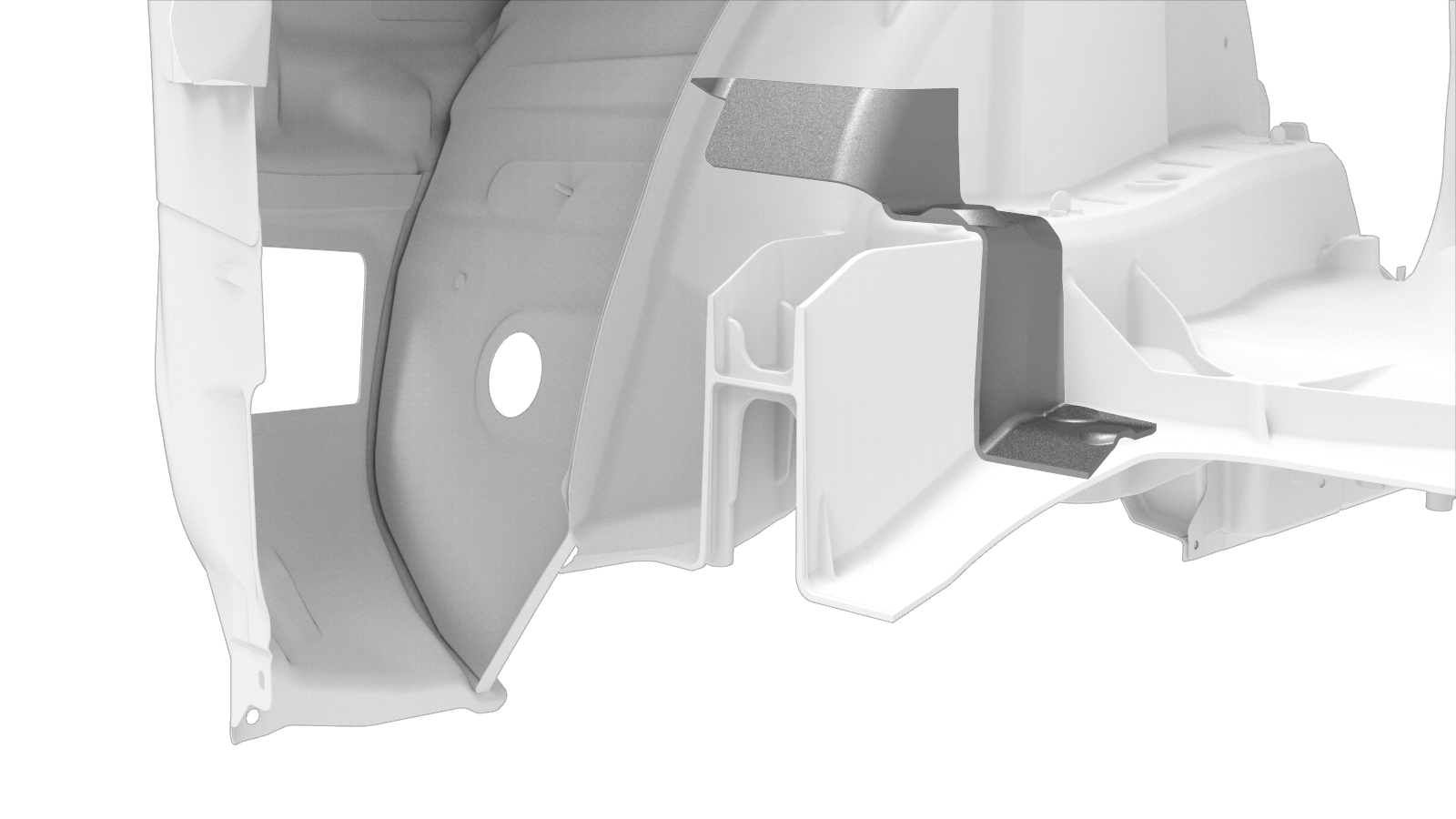

Hinterer Rahmenträger (Gussteil) mit Radkastenabschnitt

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE – GUSSTEIL HINTERER RAHMENTRÄGER GROSSER ABSCHNITT (hinterer Rahmenträger mit Radkastenabschnitt)

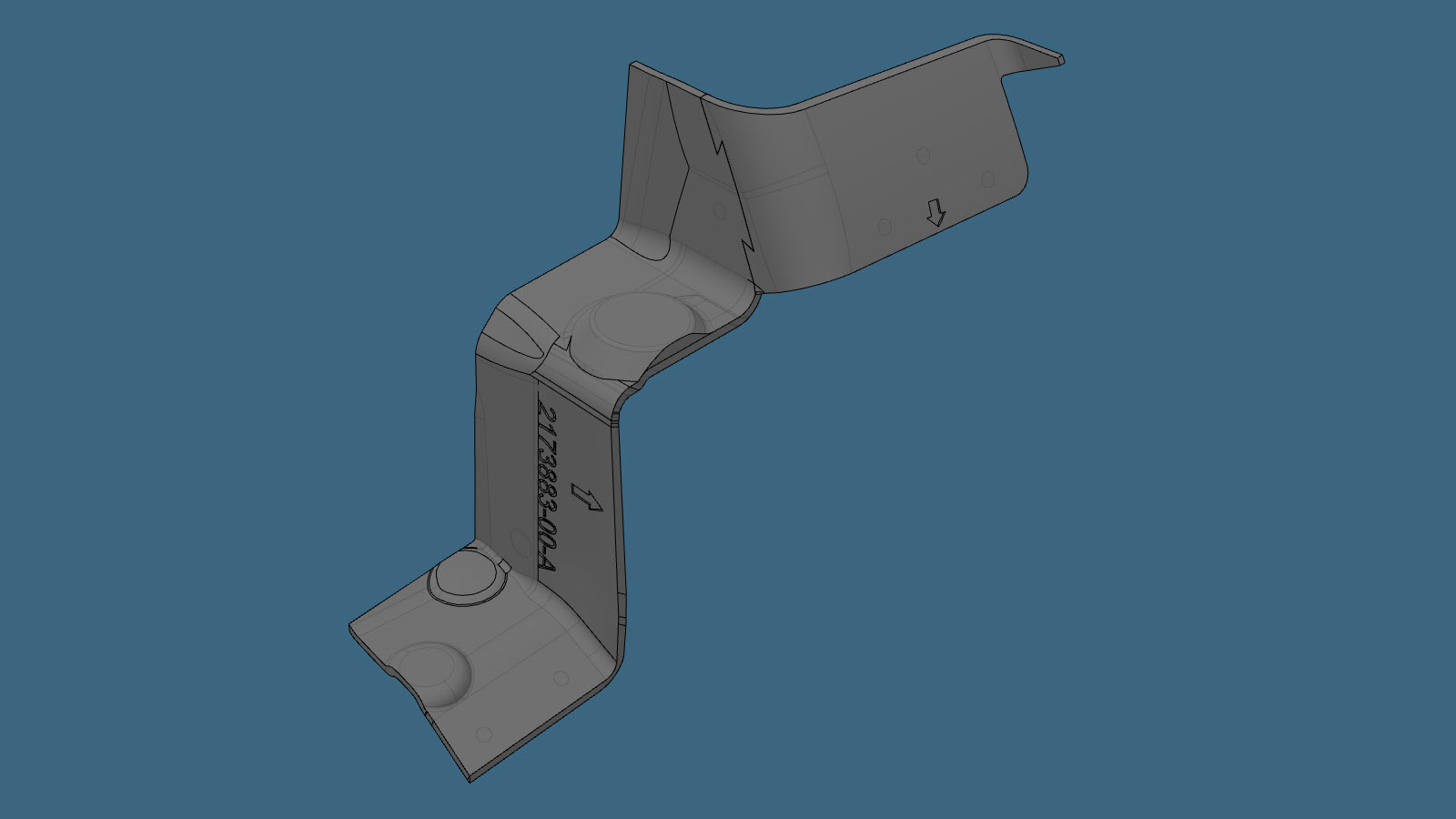

1	Model Y RUB Große Schnittlinienvorrichtung LH	Tesla-Teilenummer 1004969-00-A.

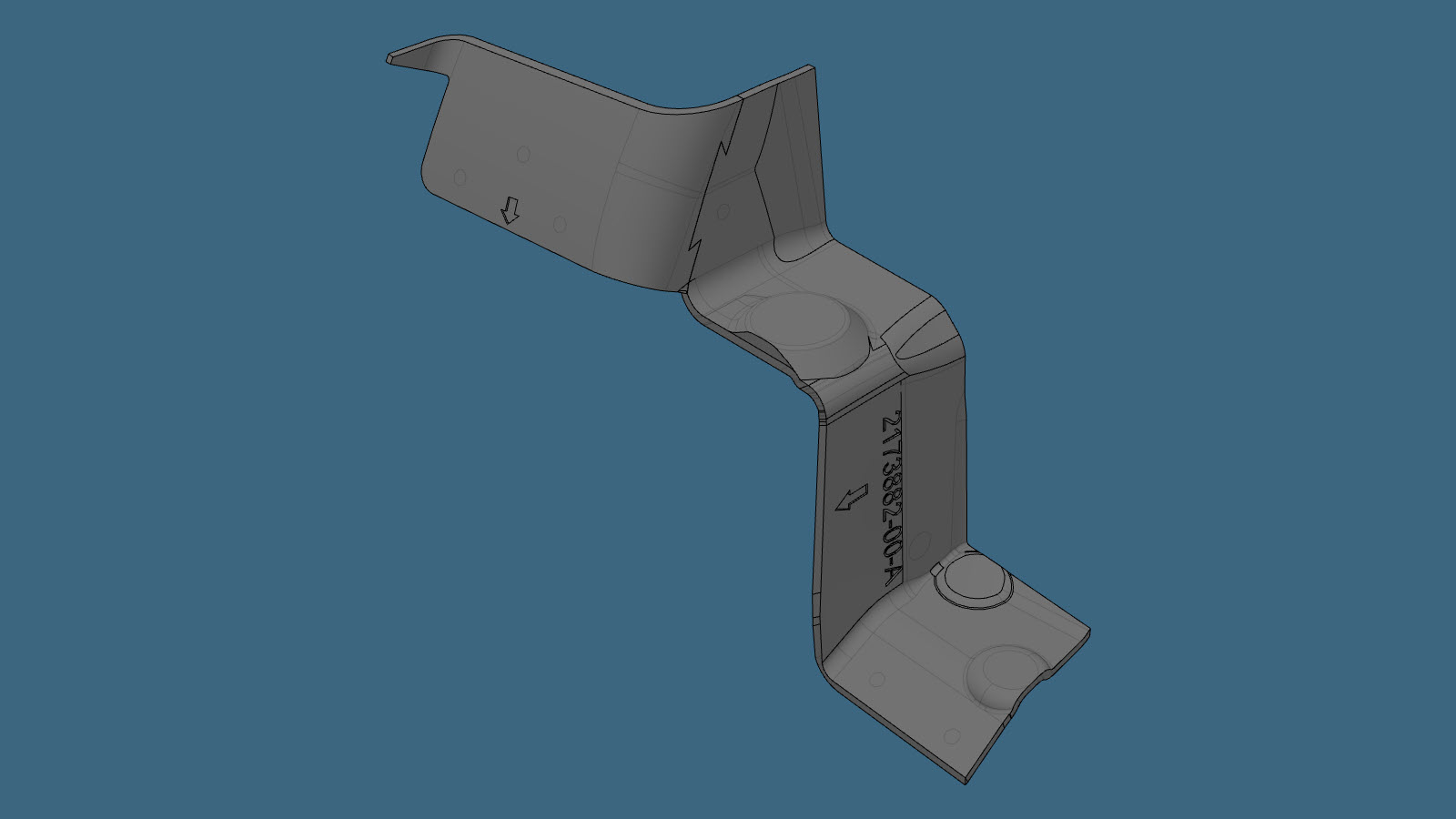

1	Model Y RUB Große Schnittlinienvorrichtung RH	Tesla-Teilenummer 1004969-00-A.
2	Hochfester struktureller Niet, 6,5 mm
1	Struktureller Senkniet, 6,5 mm
1	BUTYL-FOLIENFLICKEN 300X150X2MM (Butyl-Folienflicken)	Tesla-Teilenummer 1004969-00-A.
9	Schraube , M8-1.25x40,[109],G0110,SM	Tesla-Teilenummer 1621075-00-A.
9	Mutter , HF, M8-1.25,[10],ZNNI,PTM	Tesla-Teilenummer 1111537-00-A.2.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
Entfernen Sie Kotflügelhalterung (unten).

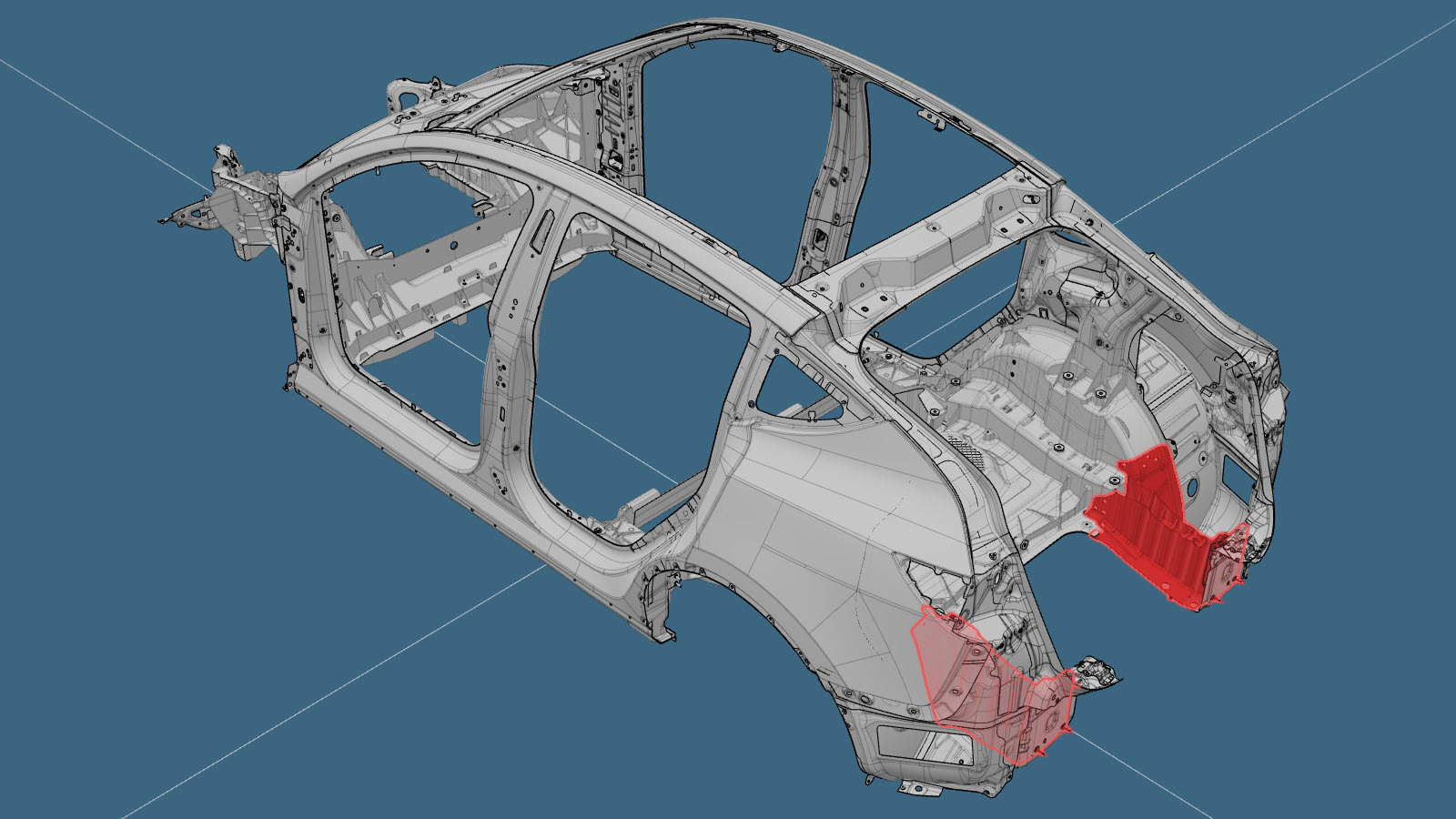

Entfernen Sie das ursprüngliche Bauteil.
Schnittlinie

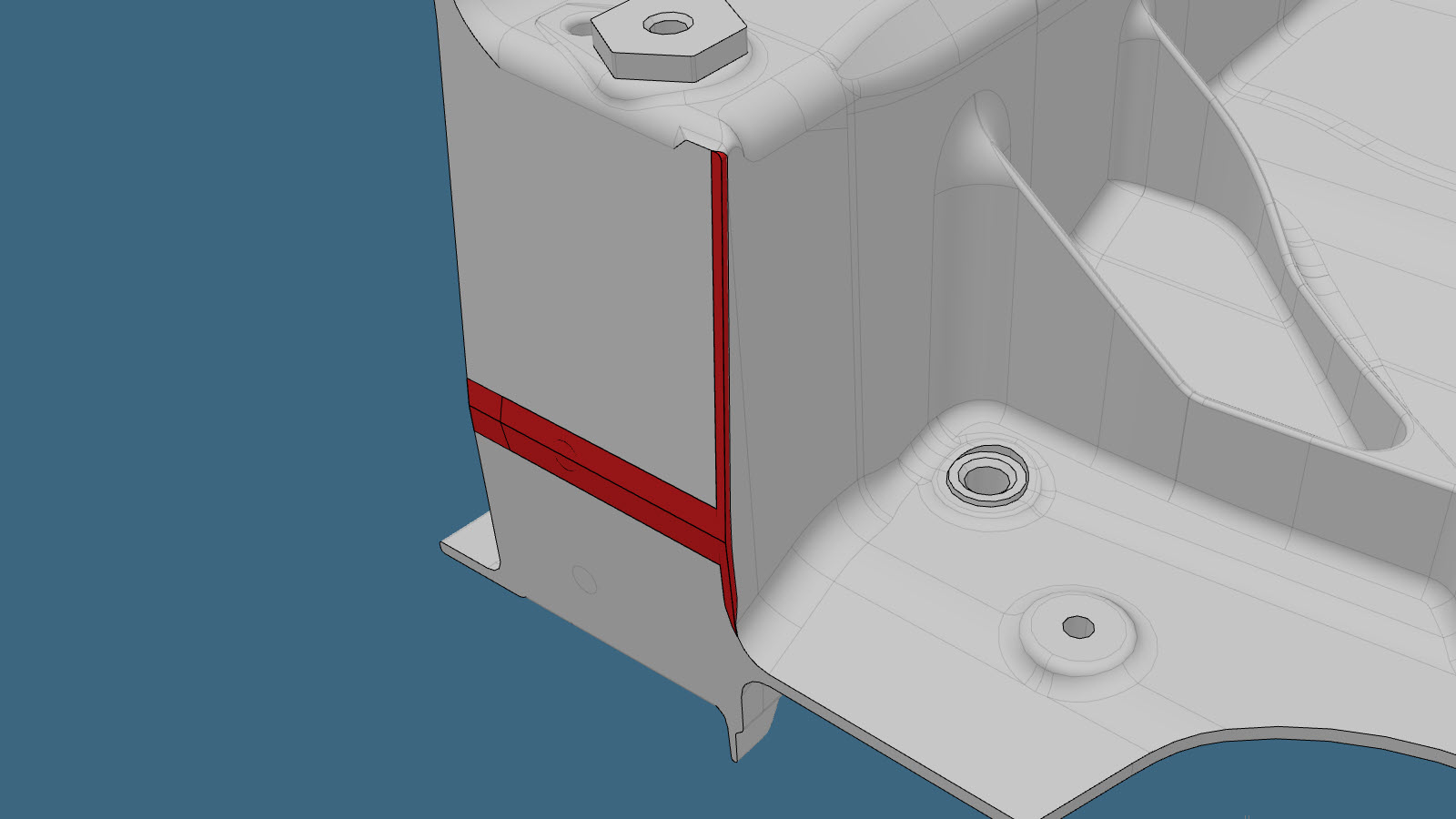

Markieren Sie die Schnittlinie am ursprünglichen Bauteil.

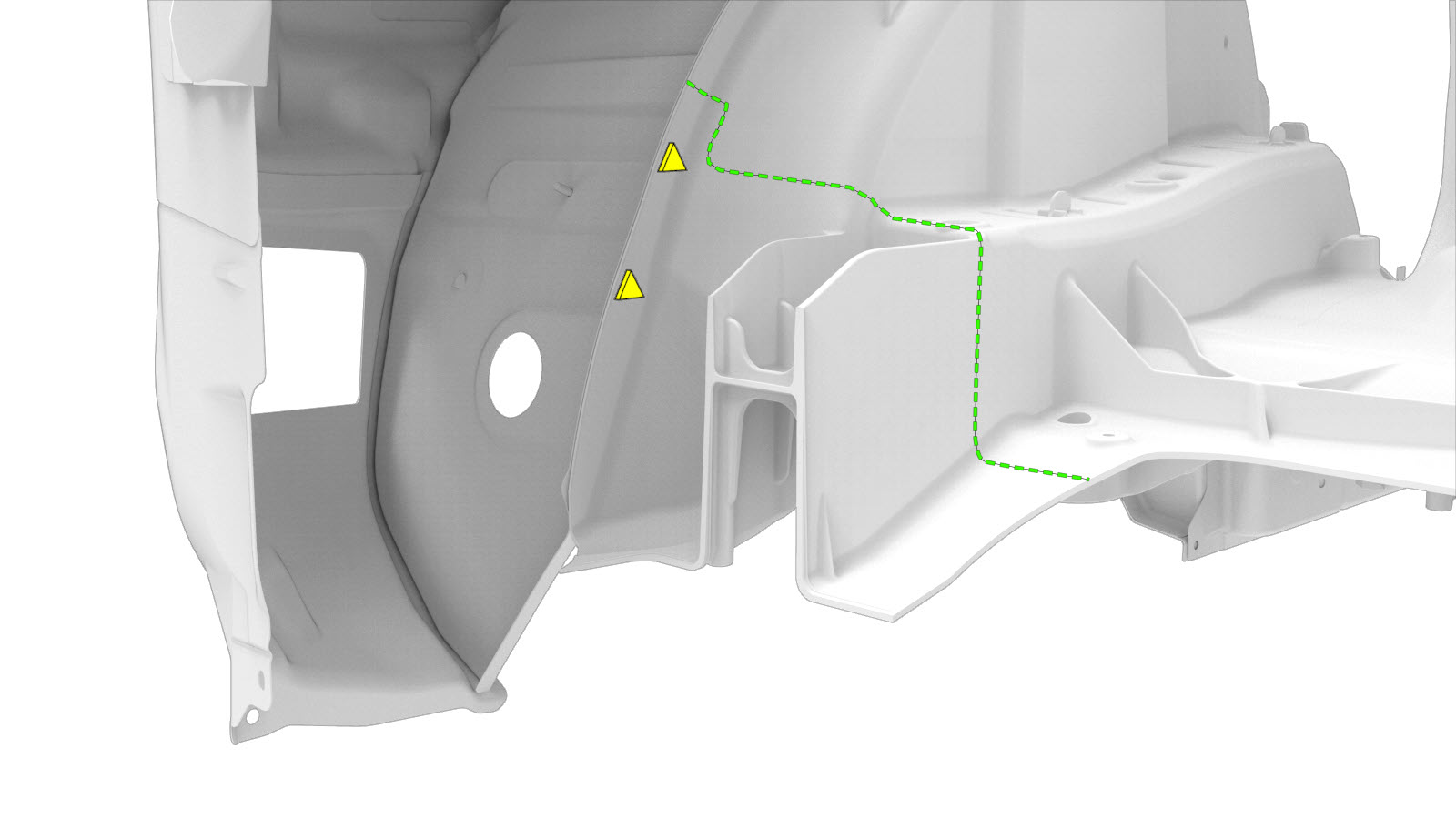

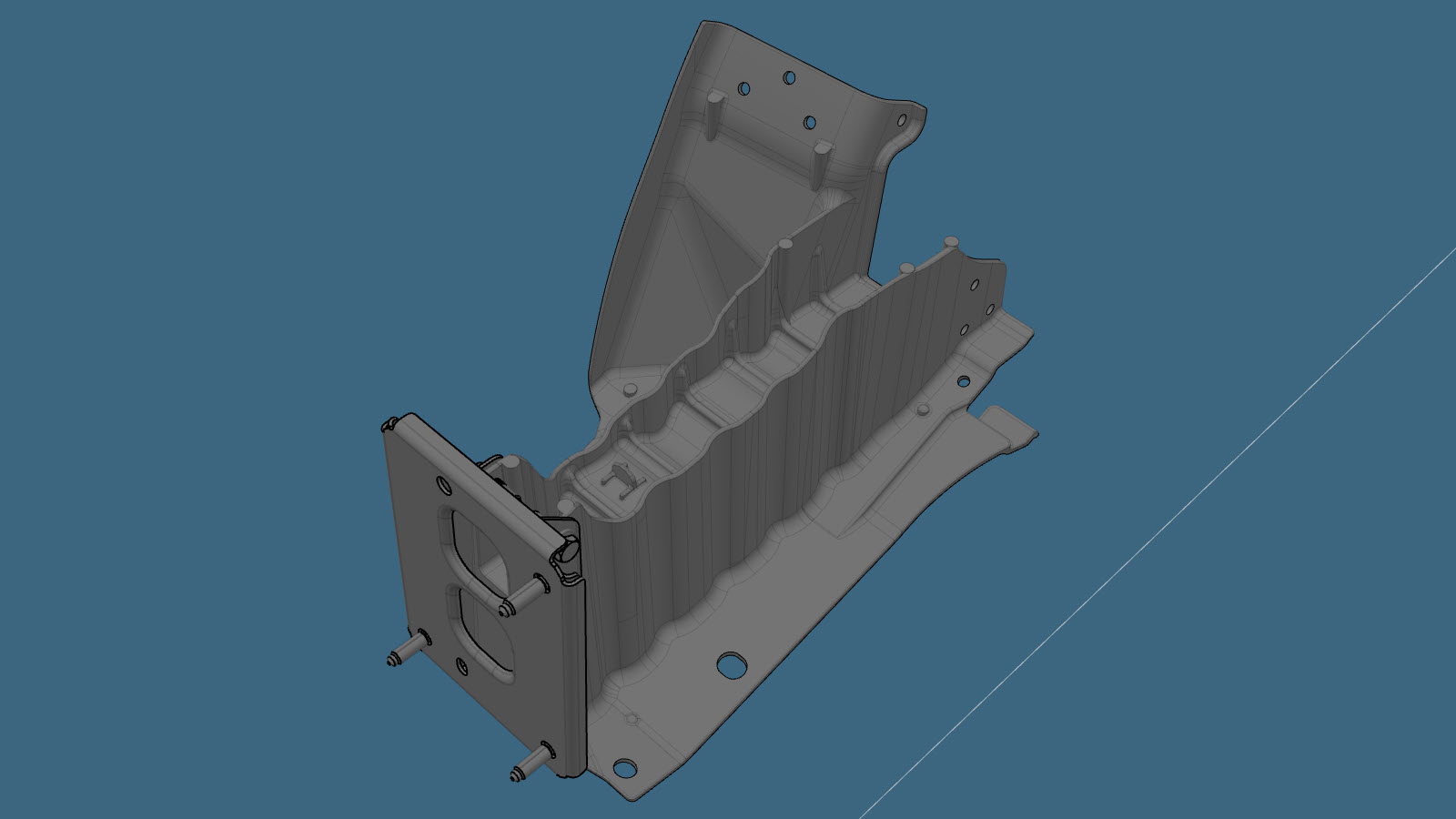

Bringen Sie die Schnittlinienvorrichtung wie dargestellt an, und markieren Sie die Schnittlinie zum Fahrzeugheck hin.
Anmerkung
Vermeiden Sie eine Beschädigung der Vorrichtungen, damit sie wiederverwendet werden können.
Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
Schnittlinie
Anmerkung
Schneiden Sie so nah wie möglich an der hinteren Kante der markierten Schnittlinie des ursprünglichen Bauteils.

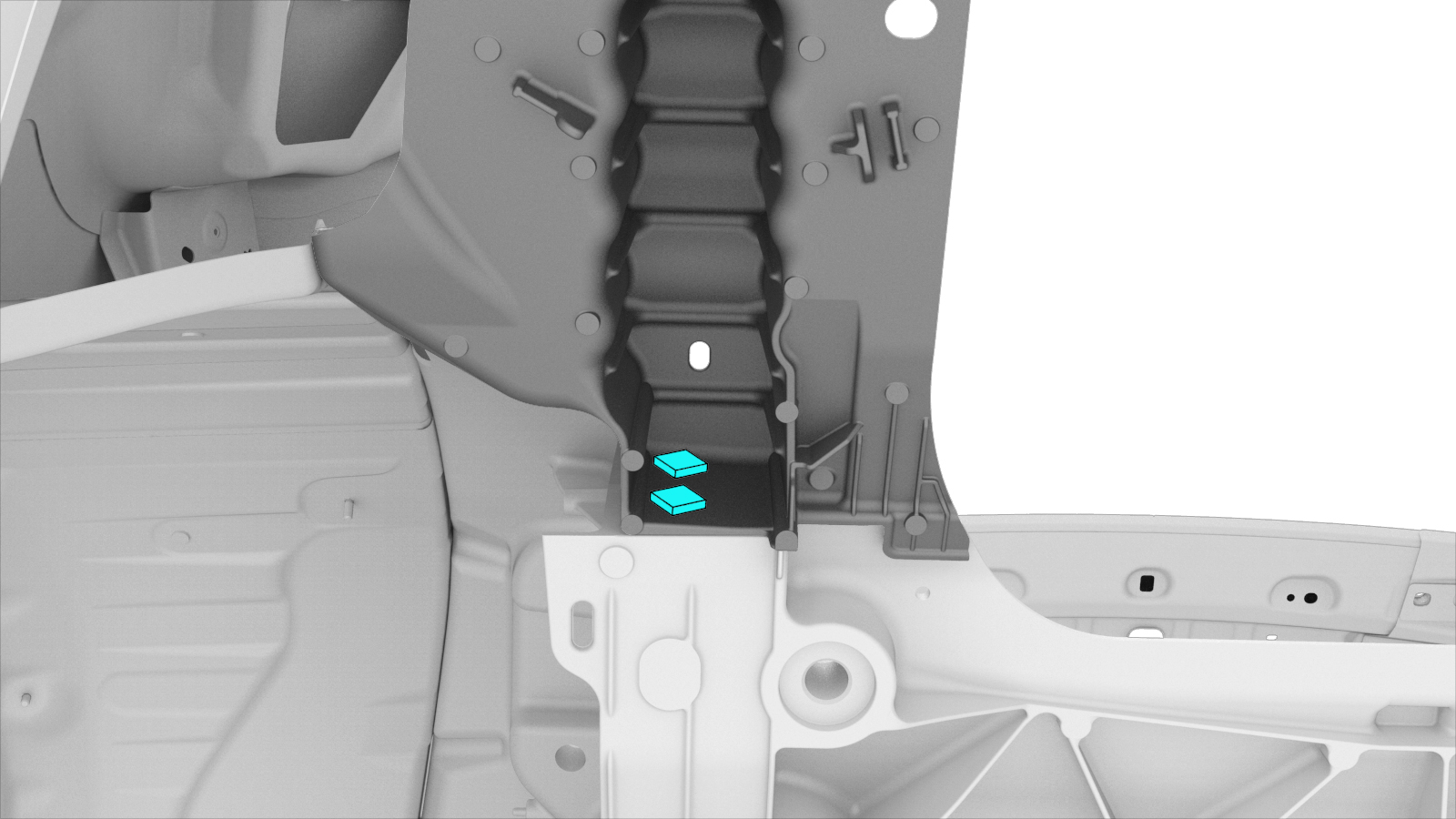

Schneiden Sie das ursprüngliche Bauteil nach Bedarf zu, indem Sie Material aus den rot dargestellten Bereichen entfernen.
Minimieren Sie den Materialabtrag während des Schleifens und stellen Sie sicher, dass alle Kanten glatt und richtig abgerundet sind.
Anmerkung
Halten Sie Lücken so klein wie möglich.
Bereiten Sie den Einbau vor.

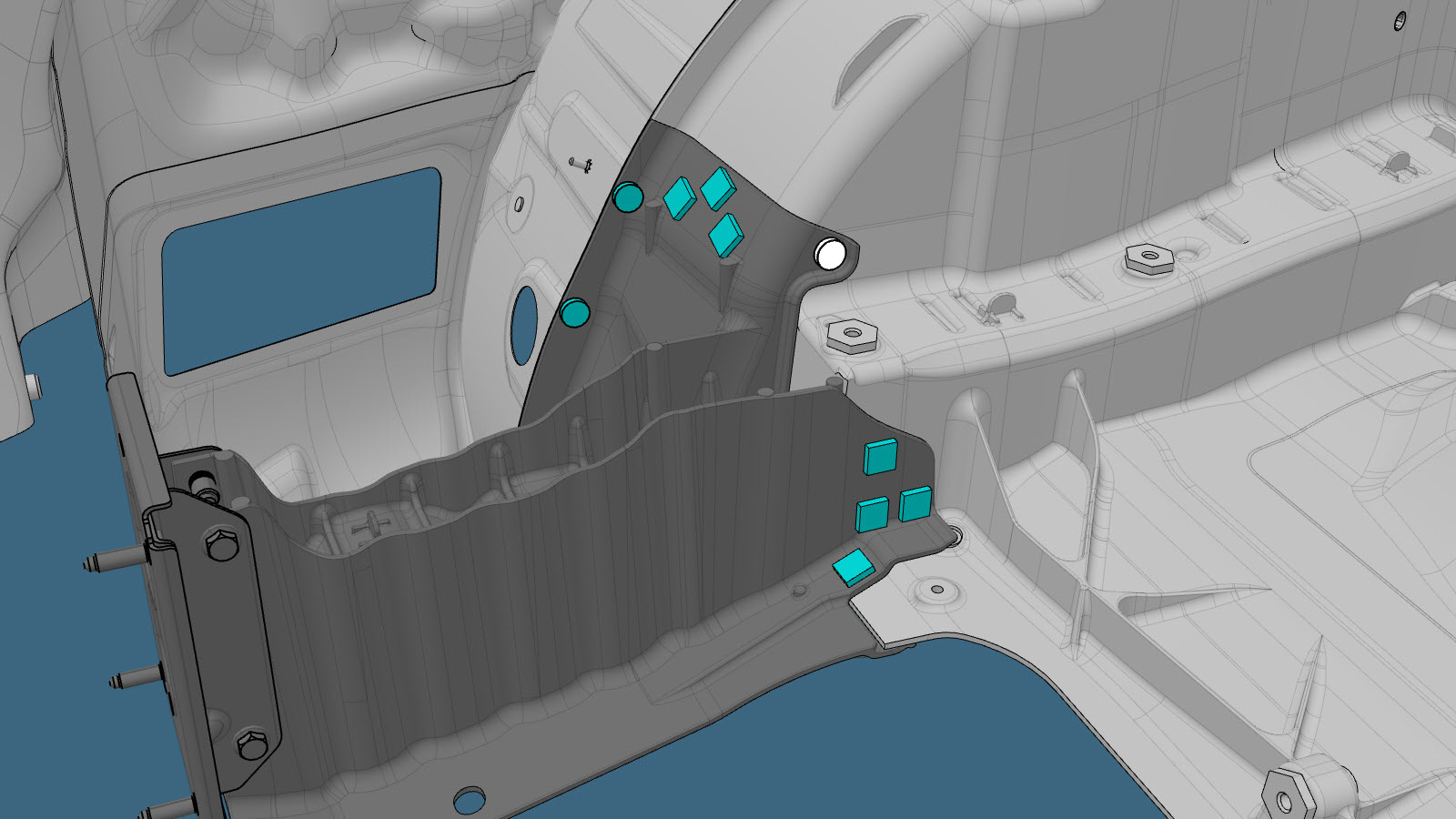

- oder Hochfeste strukturelle Niete, 6,5 mm
- oder Strukturelle Senkniete, 6,5 mm
- oder Schrauben
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.

Anmerkung
Füllen Sie die Spalten zwischen dem neuen Bauteil und dem neuen Bauteil und dem ursprünglichen Bauteil mit Strukturklebstoff.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 33 Nm fest.
Montieren Sie Rückwand-Seitenbaugruppe (für 1-teilige Guss-Bodengruppe).
Montieren Sie Kotflügelhalterung (unten).
Anmerkung

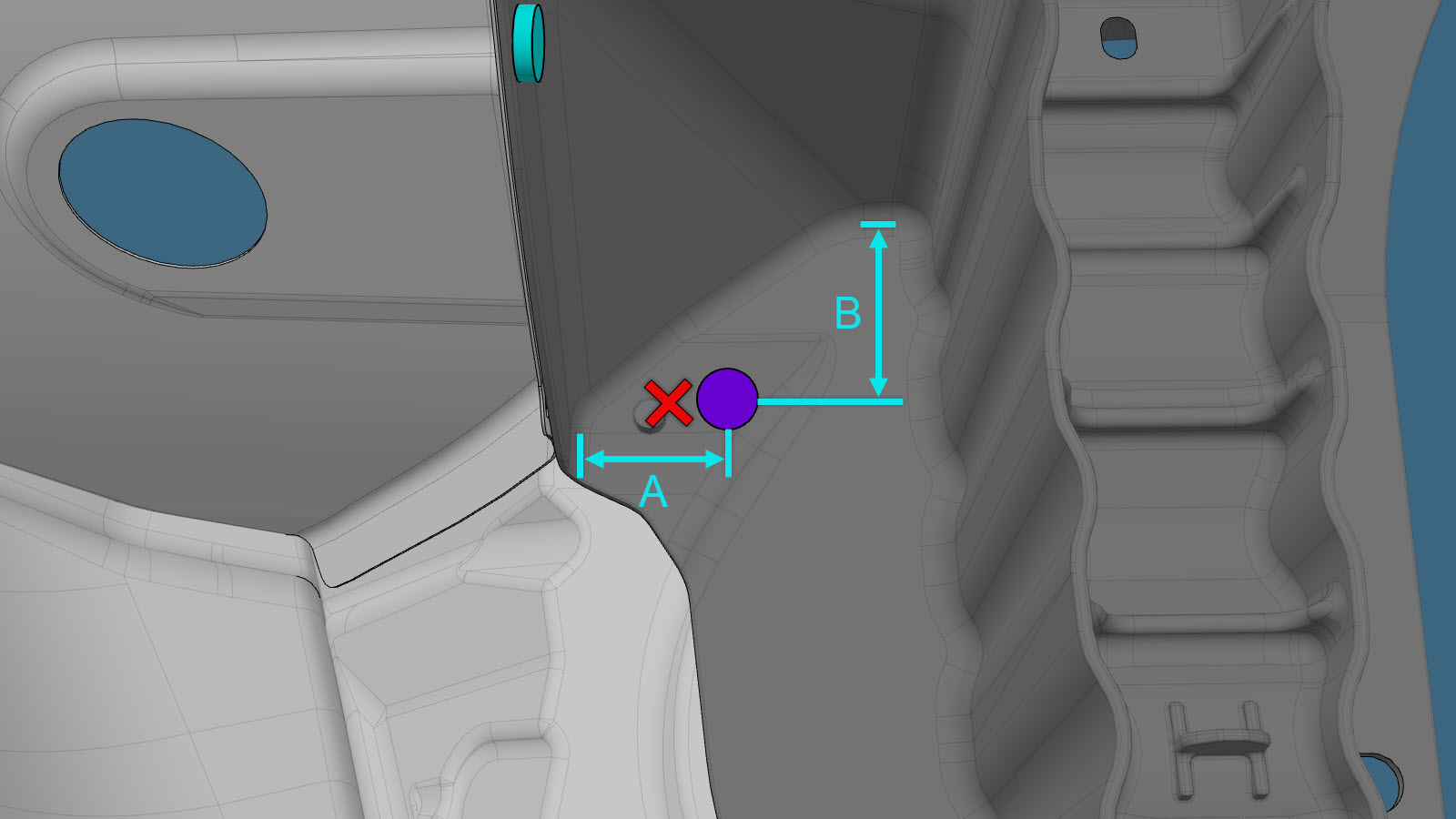

Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.
oder Strukturelle Bolzenniete, 6,5 mm
- A = 45 mm
- B = 58 mm
Anmerkung
Setzen Sie das angegebene Befestigungsmittel an der im Verfahren für die Kotflügelhalterung (unten) angegebenen Stelle um, damit eine Berührung des Auswurfstiftes vermieden wird.

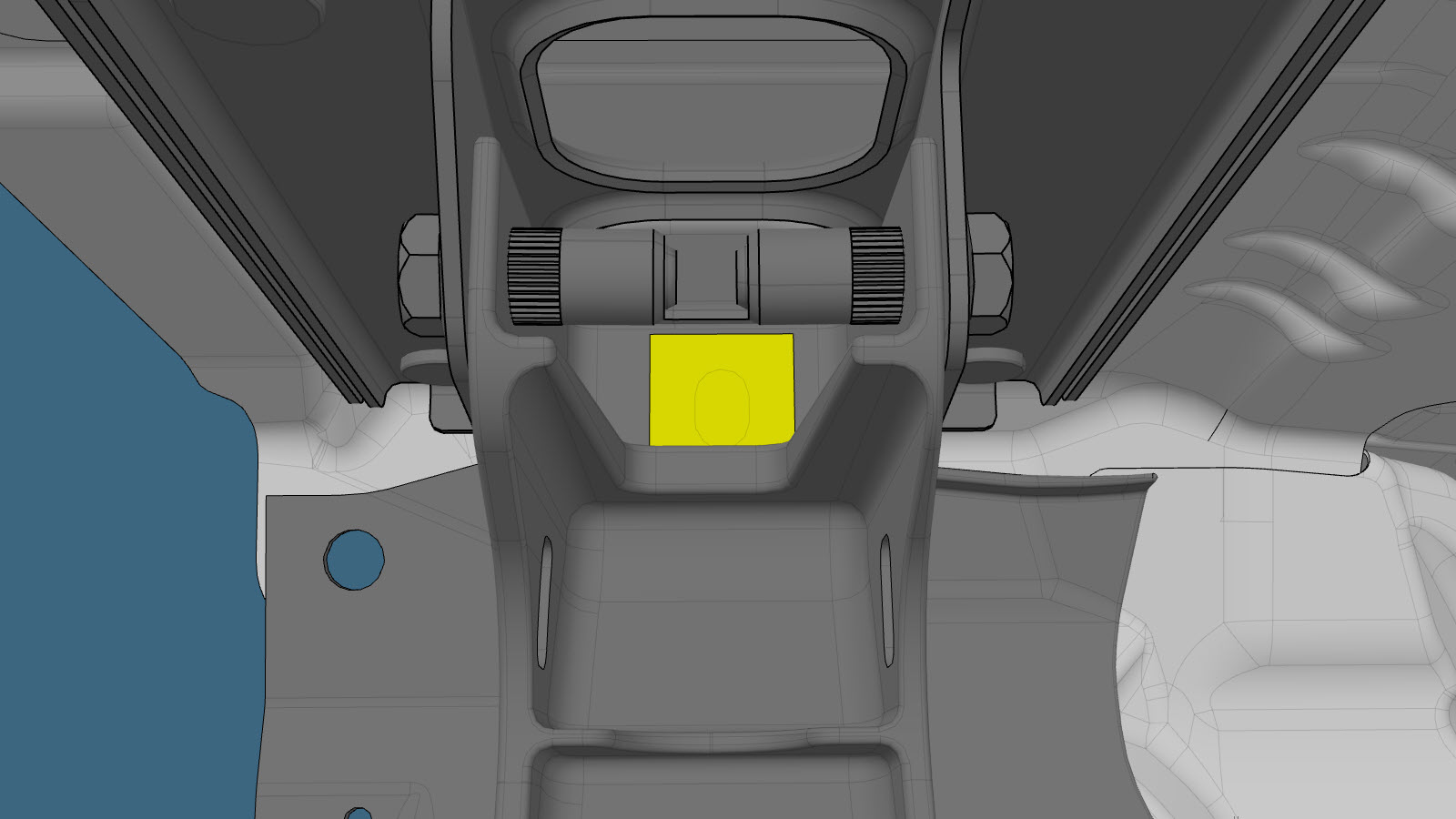

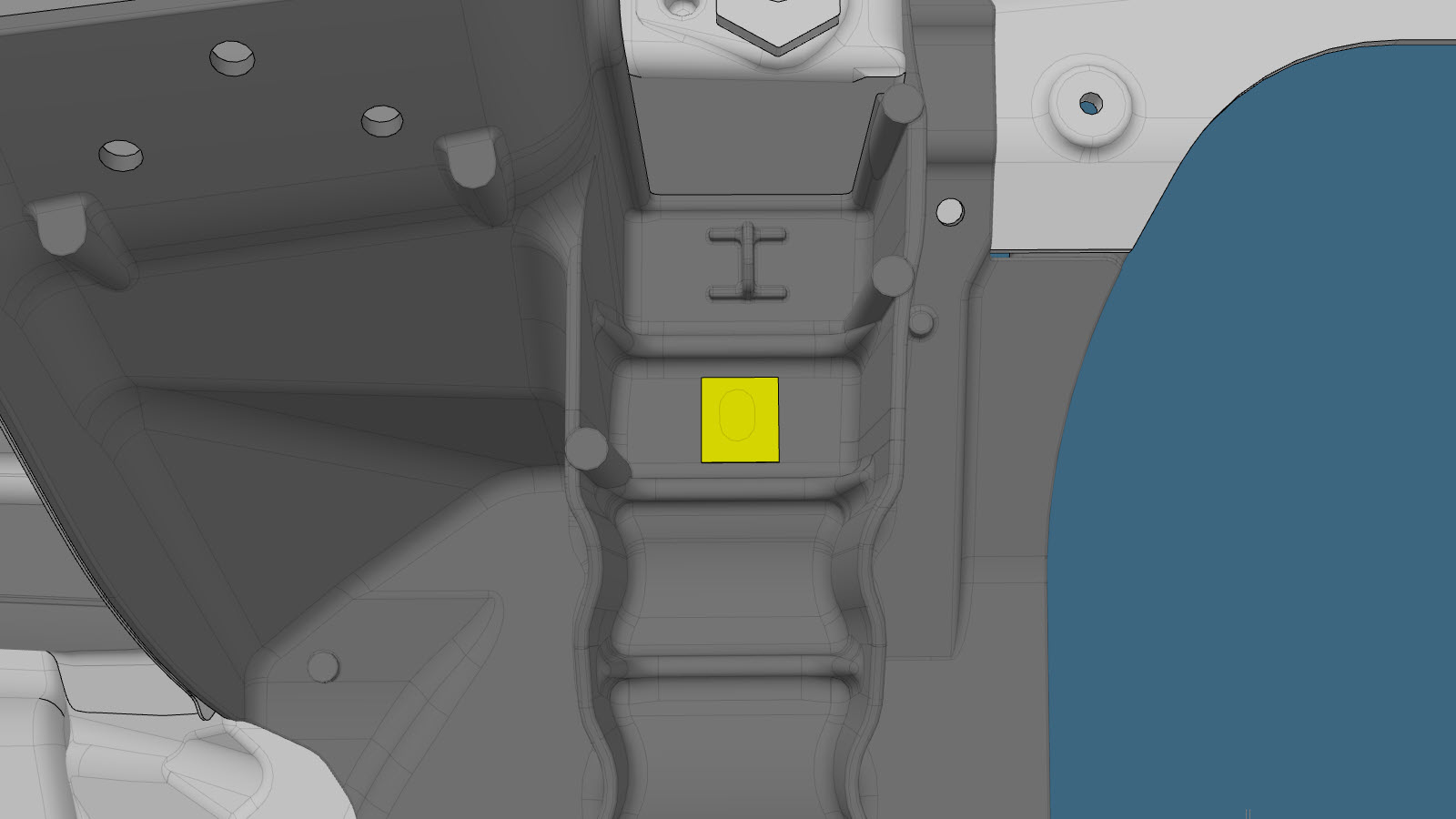

Bringen Sie den Butyl-Folienflicken wie gezeigt an.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
