Gruppo poggiapiedi

Codice modifica: 10101019702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Elenco parti

Quantità Descrizione Immagine / Note
1 ASY, TOEBOARD WITH SUPPORT BKT (gruppo poggiapiede)
1 Deflettore NVH poggiapiede - SX Numero parte Tesla 1622950-00-A.
1 Deflettore NVH poggiapiede - DX Numero parte Tesla 1622951-00-A.
2 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
2 Rivetto strutturale a flangia
9 Rivetto, 4,8 mm

4 Rivetto svasato, 4,8 mm, lungo
4 Rivetto svasato, 4,8 mm, corto
3 Bullone, testa Torx , M8x34 Numero parte Tesla 1022448-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il gruppo lato mascherina.
    In base alla data di costruzione del veicolo, scegliere la procedura appropriata:
  2. Rimuovere Soglia (completa).
  3. Rimuovere Gruppo torretta ammortizzatore (anteriore).
  4. Rimuovere il componente originale.

    o SPR di fabbrica

    o saldature a punti di fabbrica

    o RIVTAC

    o rivetti strutturali di fabbrica

    o bullone, testa Torx

  5. Predisporre l'installazione.
    o rivetti svasati, 4,8 mm, corti
    • A = 543 mm
    o rivetti svasati, 4,8 mm, lunghi
    • B = 689 mm
    • C = 751 mm
    o rivetti, 4,8 mm
    • D = 14 mm
    • E = 234 mm

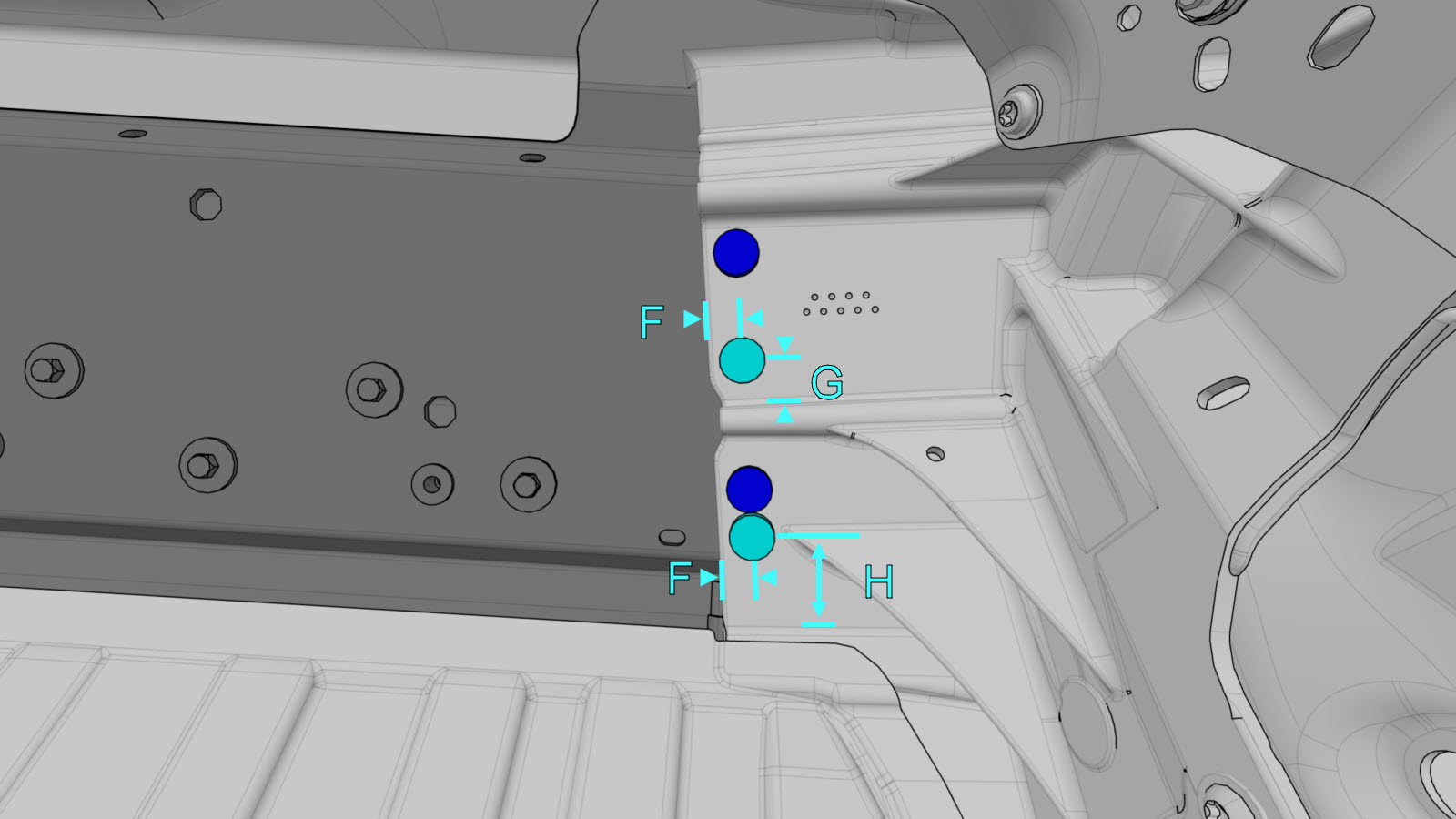

    o rivetti strutturali ad alta resistenza, 6,5 mm
    • F = 15 mm
    • G = 20 mm
    • H = 44 mm

    o rivetti strutturali a flangia, 6,5 mm

    o saldature a fori in alluminio

    o bullone, testa Torx

  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  7. Installare i deflettori NVH nel gruppo poggiapiedi.
  8. Installare il/i nuovo/i componente/i.
    Serrare i bulloni a 30 Nm.
  9. Installare il gruppo lato mascherina.
    In base alla data di costruzione del veicolo, scegliere la procedura appropriata:
  10. Installare Gruppo torretta ammortizzatore (anteriore).
  11. Installare Soglia (completa).
  12. Installare Staffa cerniera cofano.
  13. Eseguire una saldatura GMA.
    o saldature a fori in alluminio
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  14. Eseguire le eventuali operazioni post-riparazione necessarie.
