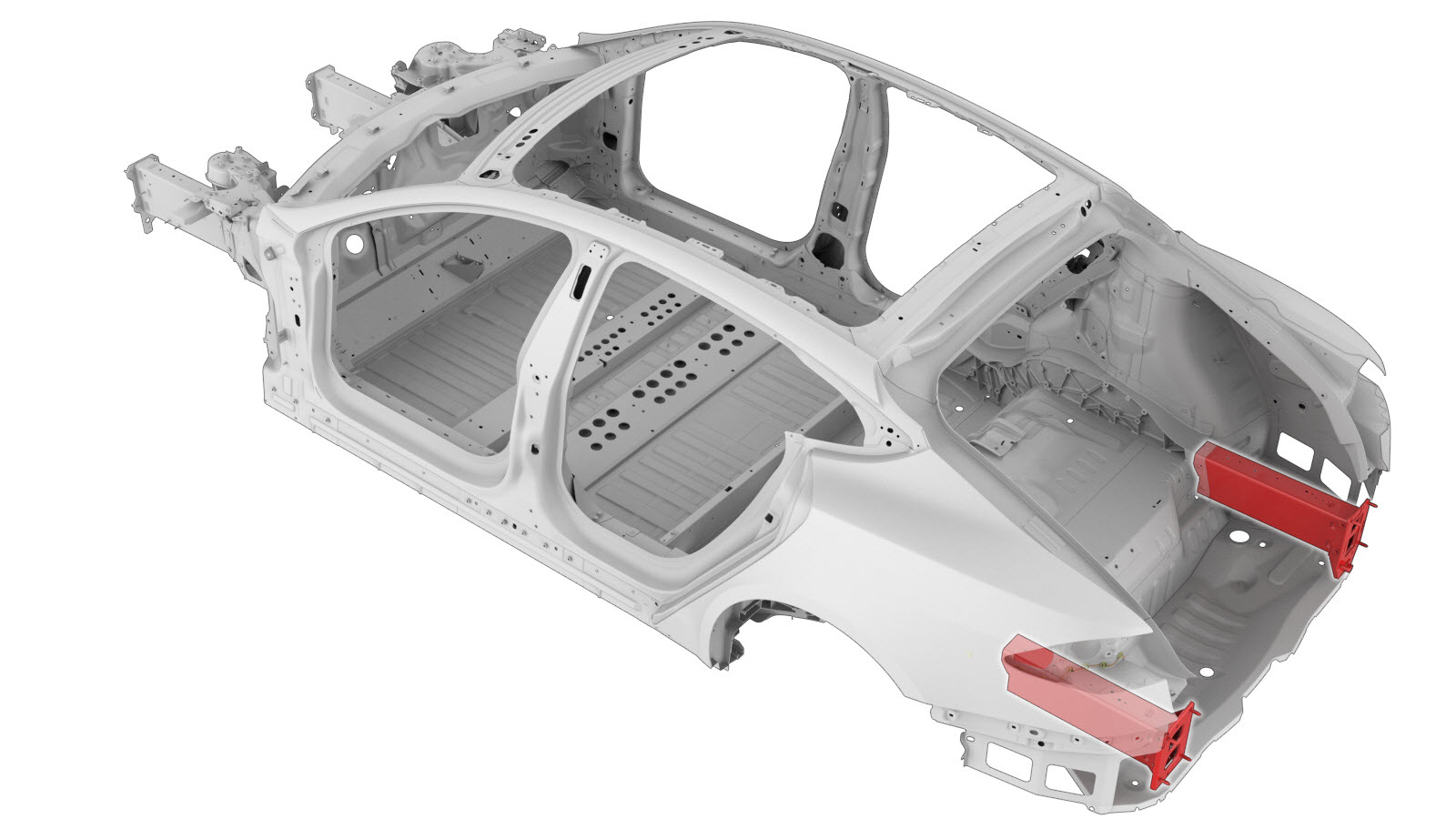

Gruppo guida elemento posteriore
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | ASSY-MEMBER-RECT RAIL EXTRUSION RR - LH (gruppo guida elemento posteriore - SX) |
|
| 1 | ASSY-MEMBER-RECT RAIL EXTRUSION RR - RH (gruppo guida elemento posteriore - DX) |
|
| 5 |
|
Numero parte Tesla 1022448-00-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere Gruppo pannello posteriore (veicoli costruiti fino al 21 maggio 2024).
-
Rimuovere il Prolunga pianale vano bagagli posteriore.
-
Rimuovere il componente originale.
-
Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-
Installare il/i nuovo/i componente/i.
Serrare i bulloni a 30 Nm.
-
Installare Prolunga pianale vano bagagli posteriore.
-
Installare il Gruppo pannello posteriore (veicoli costruiti fino al 21 maggio 2024).
- Eseguire le eventuali operazioni post-riparazione necessarie.
