Pannello waterfall del vano bagagli (veicoli costruiti dopo il 21 maggio 2024)

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note

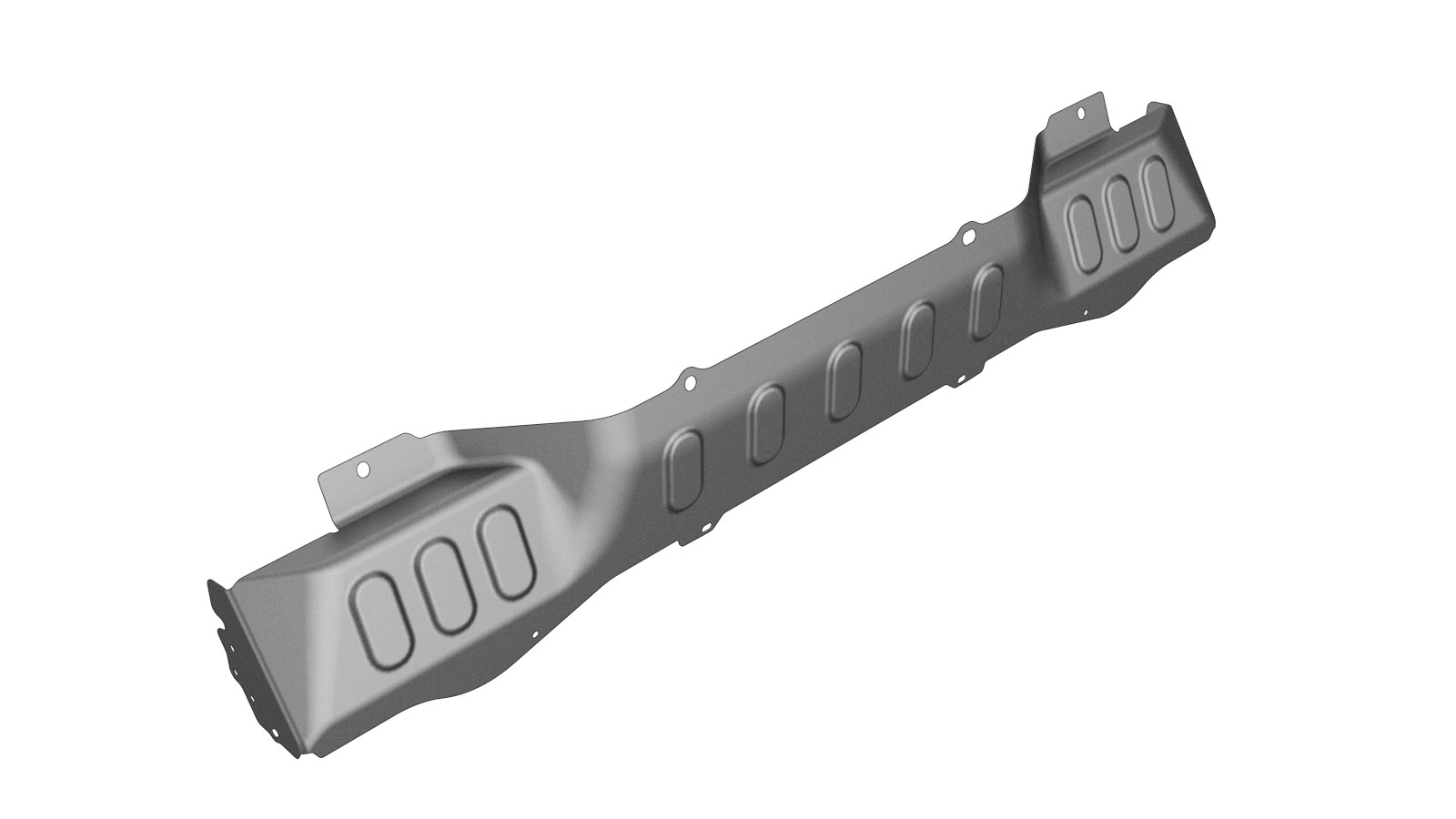

1	PNL, TRUNK, RR WATERFALL, MDLS (pannello idro generatore vano bagagli)
18	Rivetto Flow-Form S08
14	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
2	Bullone , M8x20	Numero parte Tesla 1007580-00-A.
2	Dado , NUT,M8-1,25,HF,Steel[10],ZnAl,BLACK	Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere il componente originale.

o saldature a punti di fabbrica

BOM, 7,9 mm

o rivetti strutturali di fabbrica
Predisporre l'installazione.

Nota
Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

o rivetti Flow-Form, S08

o rivetto strutturale a flangia ad alta resistenza, 6,5 mm

o bulloni

Dado
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni a 25 Nm.
Eseguire le eventuali operazioni post-riparazione necessarie.
