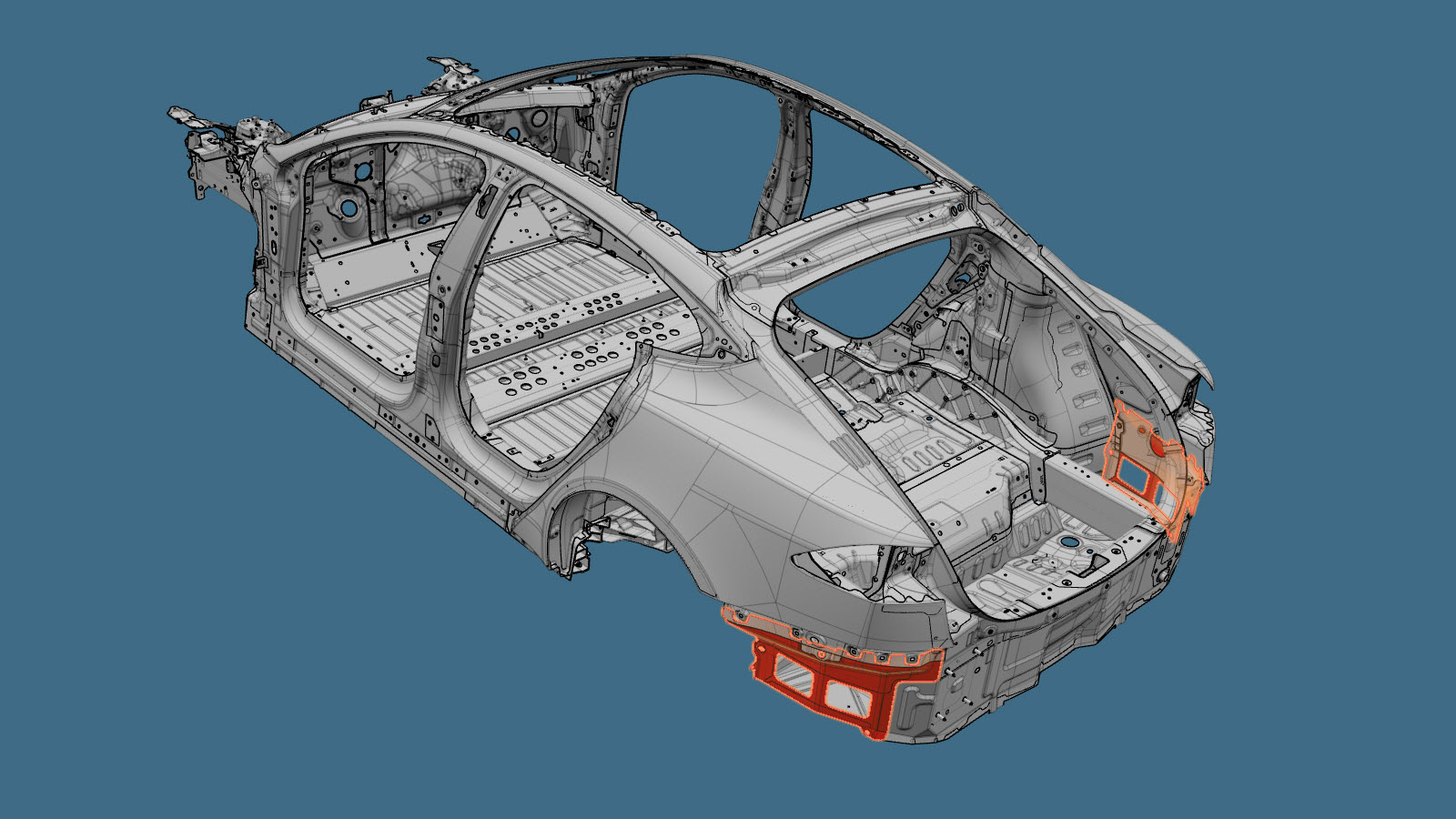

Parte esterna fiancata posteriore (inferiore) (veicoli costruiti dopo il 17 febbraio 2022)
Codice modifica:
In sospeso
In sospeso
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | PANEL - REAR QUARTER OUTER EXTENSION (parte esterna fiancata posteriore - inferiore) | |
| 7 | Rivetto strutturale a strappo, 6,5 mm | |
| SX: 6 DX: 4 |
Rivetto, 4,8 mm | |
| 13 | Rivetto Flow-Form S08 | |
| 2 | Rivetto Flow-Form S18 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-

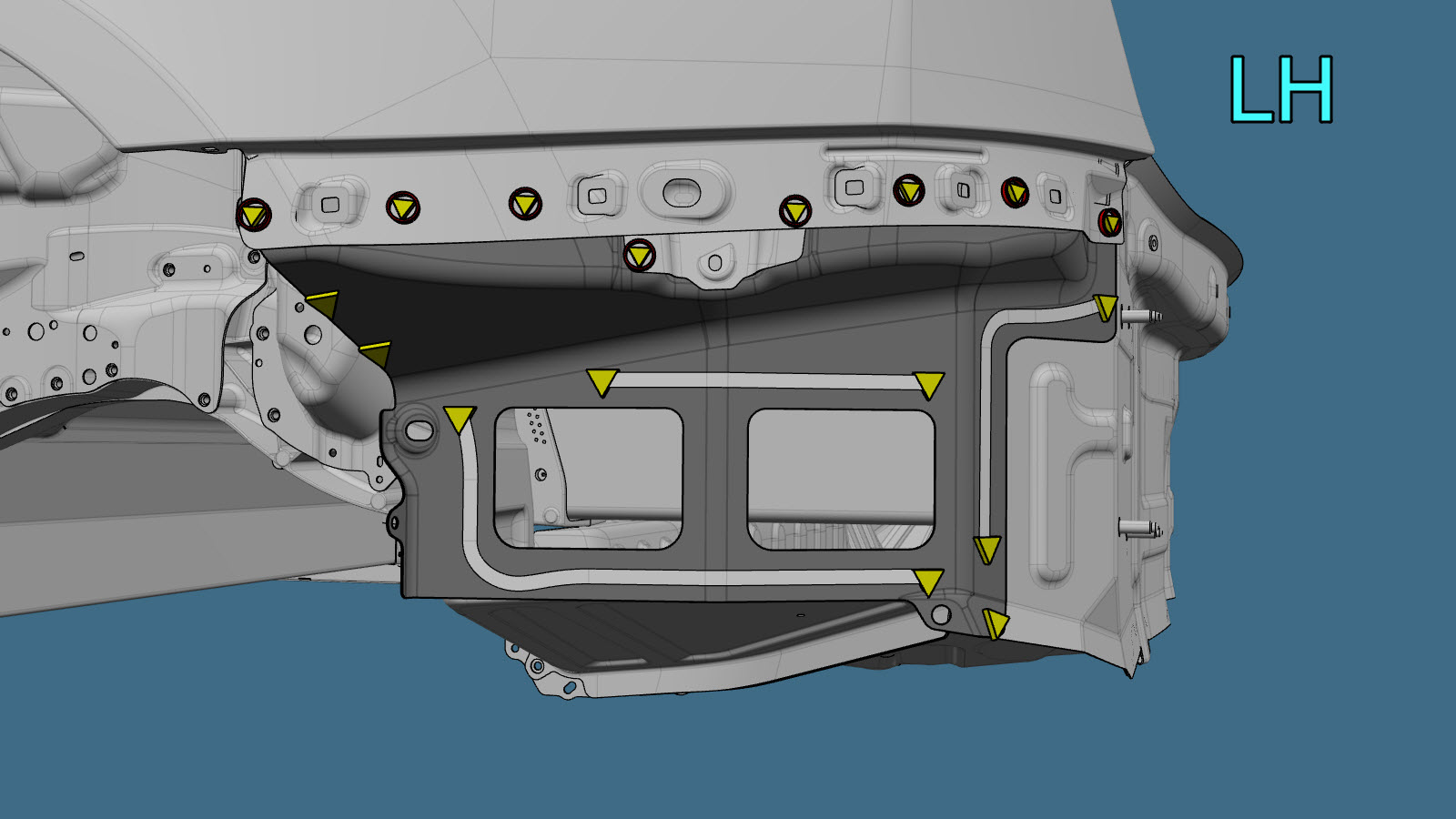

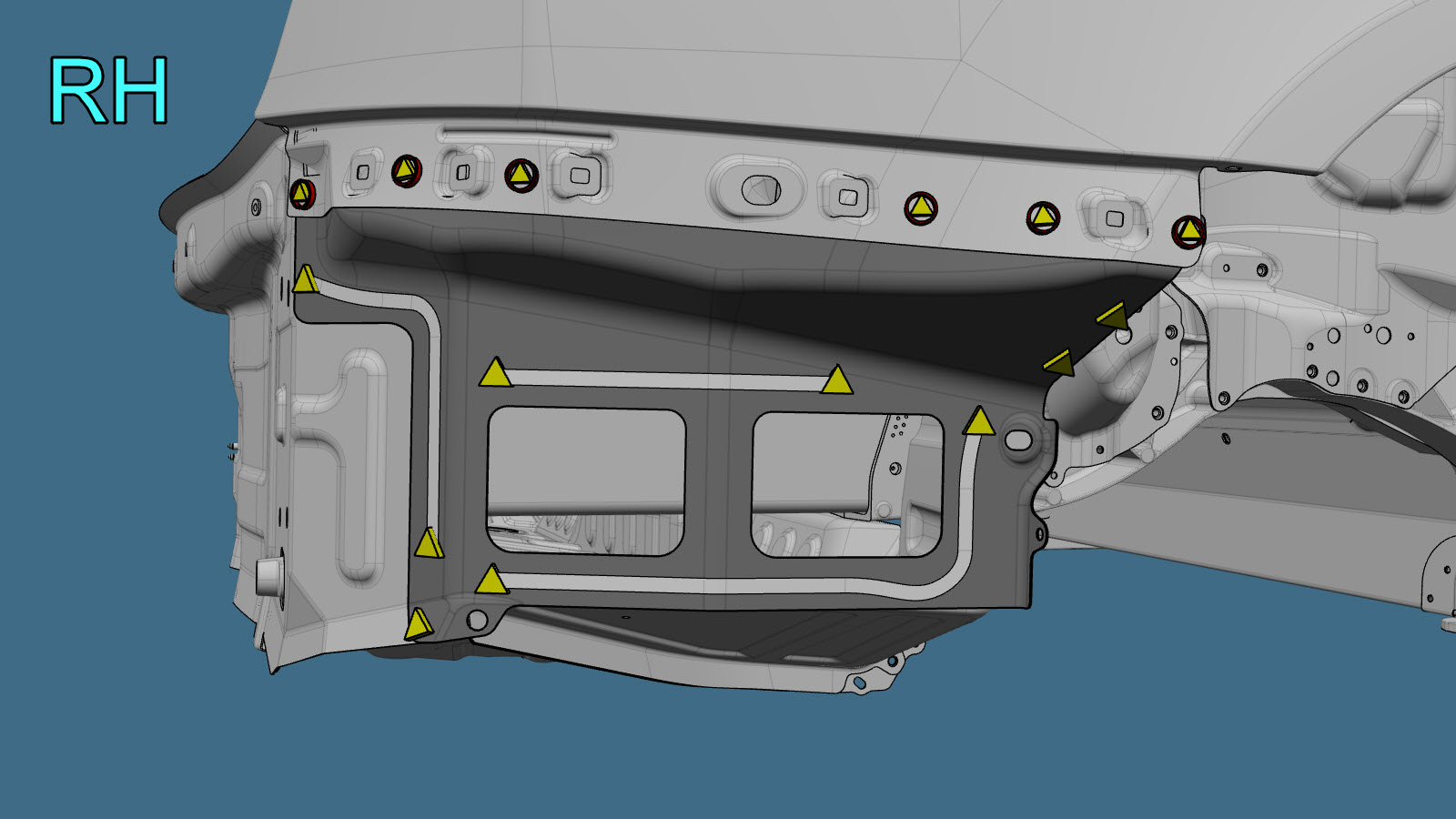

Rimuovere il componente originale.
o saldature a punti di fabbrica
o perforazione delle saldature a punti di fabbrica
-

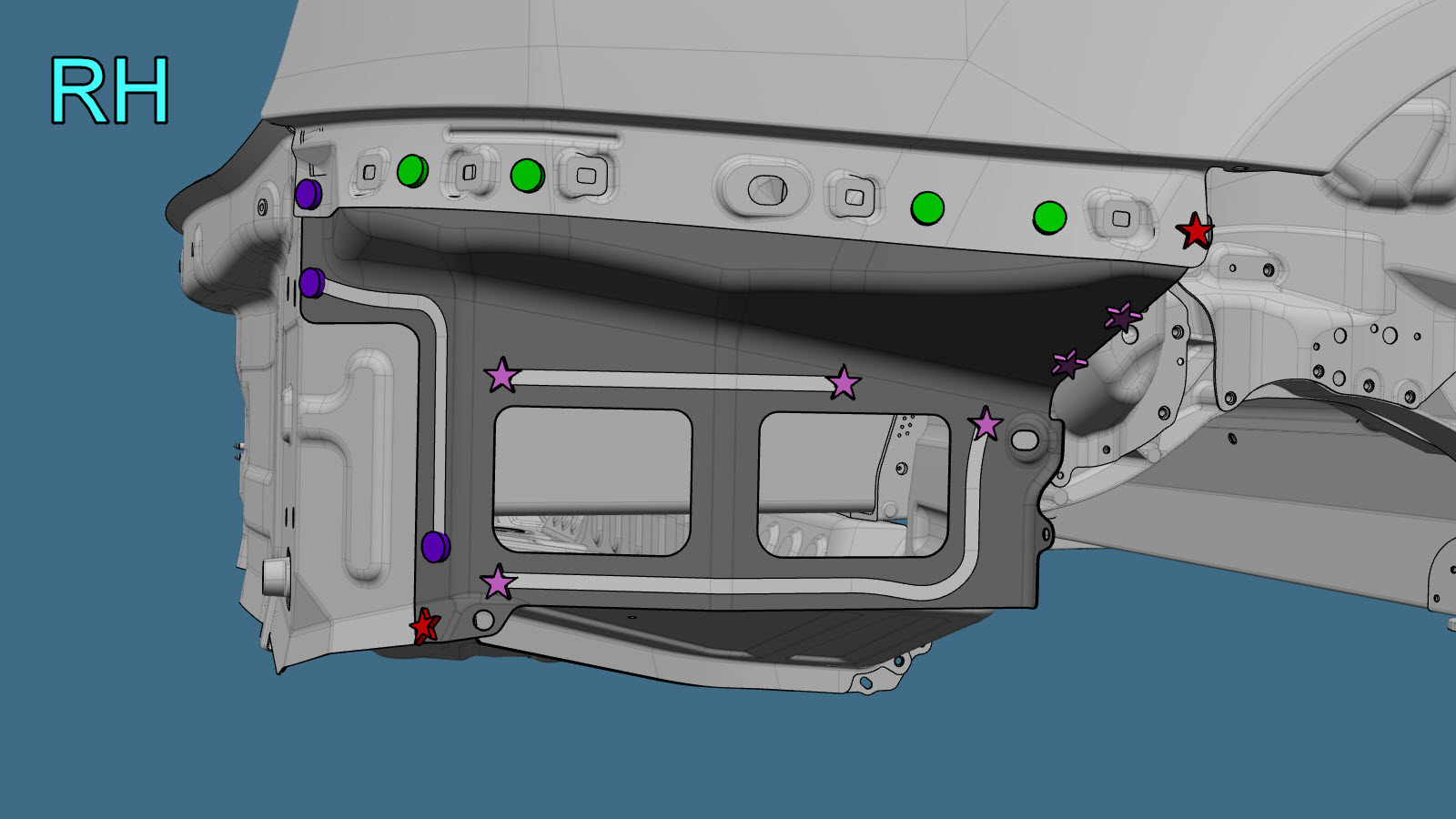

Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
- Eseguire le eventuali operazioni post-riparazione necessarie.
