Gruppo carrozzeria interna

Elenco parti

Quantità Descrizione Immagine / Note
1 ASY-BODYSIDE INR (gruppo carrozzeria interna)
10 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
1 Rivetto strutturale, 6,5 mm, medio
1 Rivetto strutturale a strappo, 6,5 mm
6 Rivetto Flow-Form S38

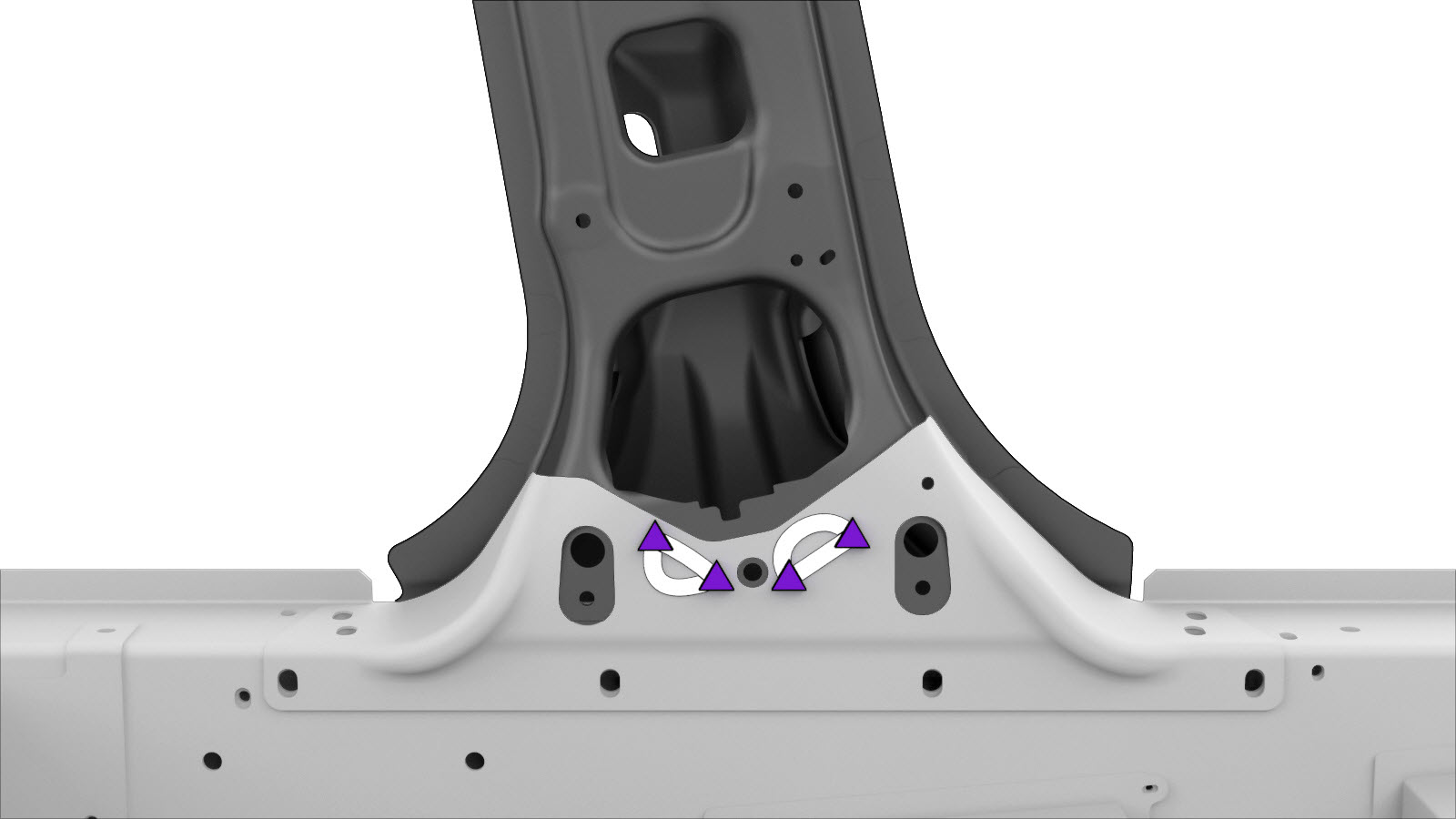

14 Rivetto Flow-Form S48
2 Rivetto Flow-Form S58
3 Bullone , M8x27 Numero parte Tesla 1621820-00-A.
3 Bullone , M6x16 Numero parte Tesla 1004537-00-A.
1 o 2 Bullone, testa Torx Numero parte Tesla 1621839-00-B.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Parte superiore traversa posteriore.
  2. Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
  3. Rimuovere il componente originale.

    o SPR di fabbrica

    o saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    La saldatura a punti cerchiata in nero viene sostituita solo se è presente sul componente originale.
    o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.

    o rivetti strutturali di fabbrica

    o bulloni

    o bullone, testa Torx
    Informational PurposesAn informational icon, calling your attention
    Nota
    Il bullone cerchiato in nero viene sostituito solo se è presente sul componente originale.
  4. Predisporre l'installazione.

    o saldature a punti di installazione

    o rivetti strutturali ad alta resistenza, 6,5 mm

    o rivetti strutturali, 6,5 mm, medi

    o rivetti strutturali a strappo, 6,5 mm

    o rivetti Flow-Form, S48
    Informational PurposesAn informational icon, calling your attention
    Nota
    Il rivetto Flow-Form S48 cerchiato in rosso viene installato solo se era presente una saldatura a punti sul componente originale.
    o rivetti Flow-Form, S38
    • A = 9 mm.
    • B = 55 mm.

    o rivetti Flow-Form, S58

    o bulloni

    o bullone, testa Torx

    Informational PurposesAn informational icon, calling your attention
    Nota
    Il bullone cerchiato in rosso viene installato solo se era presente un bullone sul componente originale.
  5. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  6. Installare il/i nuovo/i componente/i.
    Serrare i bulloni come segue:
    • Bulloni Torx M8 (numero parte 1621839-00-B): 30 Nm.
    • Bulloni a testa esagonale M8x27 (numero parte 1621820-00-A): 24 Nm.
    • Bulloni a testa esagonale M6x16 (numero parte 1004537-00-A) per il fissaggio della Cerniera montante al lato mascherina: 10 Nm.
    • Bulloni a testa esagonale M6x16 (numero parte 1004537-00-A) per il fissaggio della Cerniera montante alla soglia: 8 Nm.
  7. Eseguire una saldatura a punti di tipo a resistenza.

    o saldature a punti di installazione

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  8. Installare la porzione necessaria del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
  9. Installare Parte superiore traversa posteriore.
  10. Installare i dispositivi di fissaggio come indicato.
    o rivetti Flow-Form, S48
  11. Eseguire le eventuali operazioni post-riparazione necessarie.
