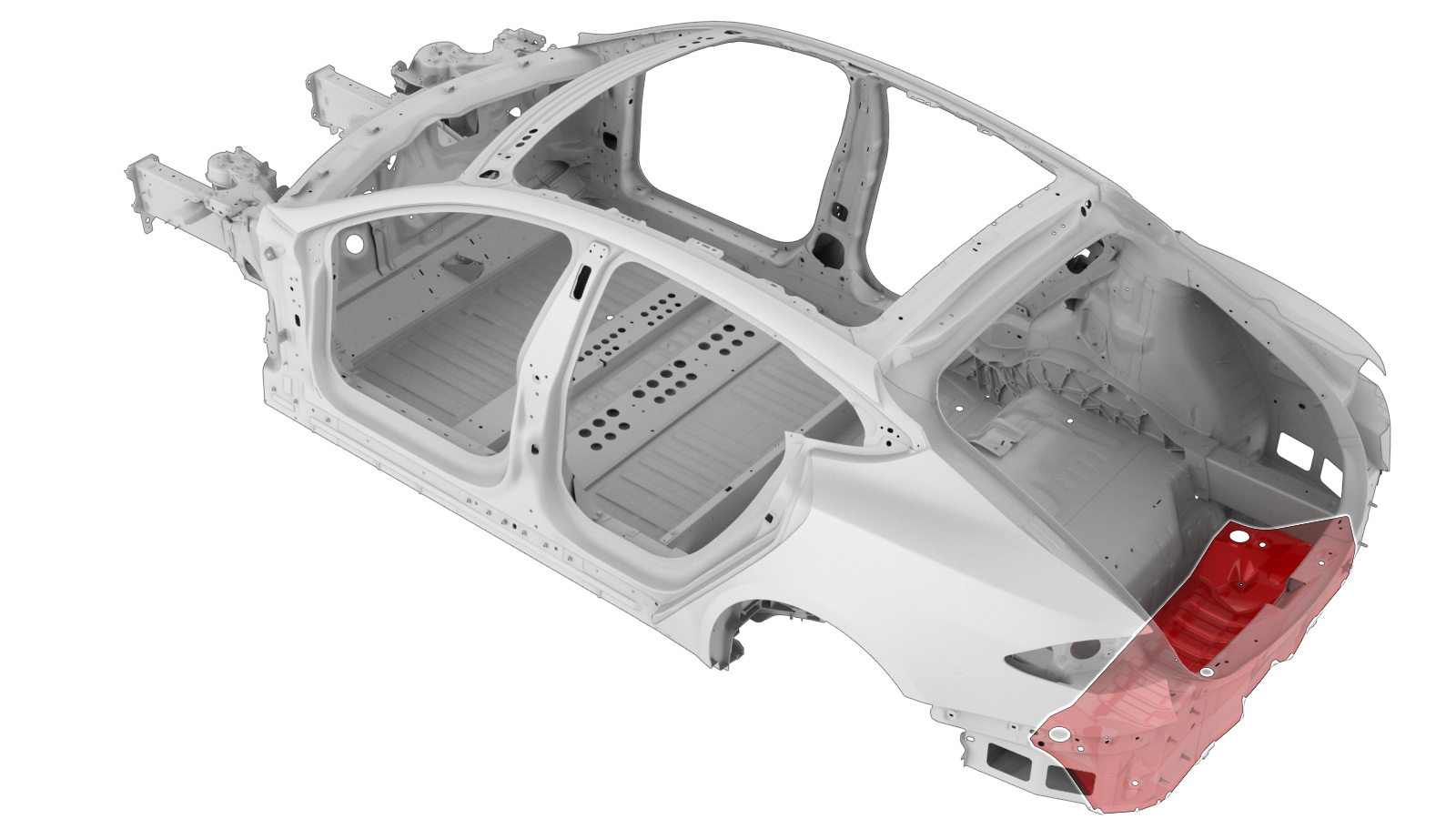

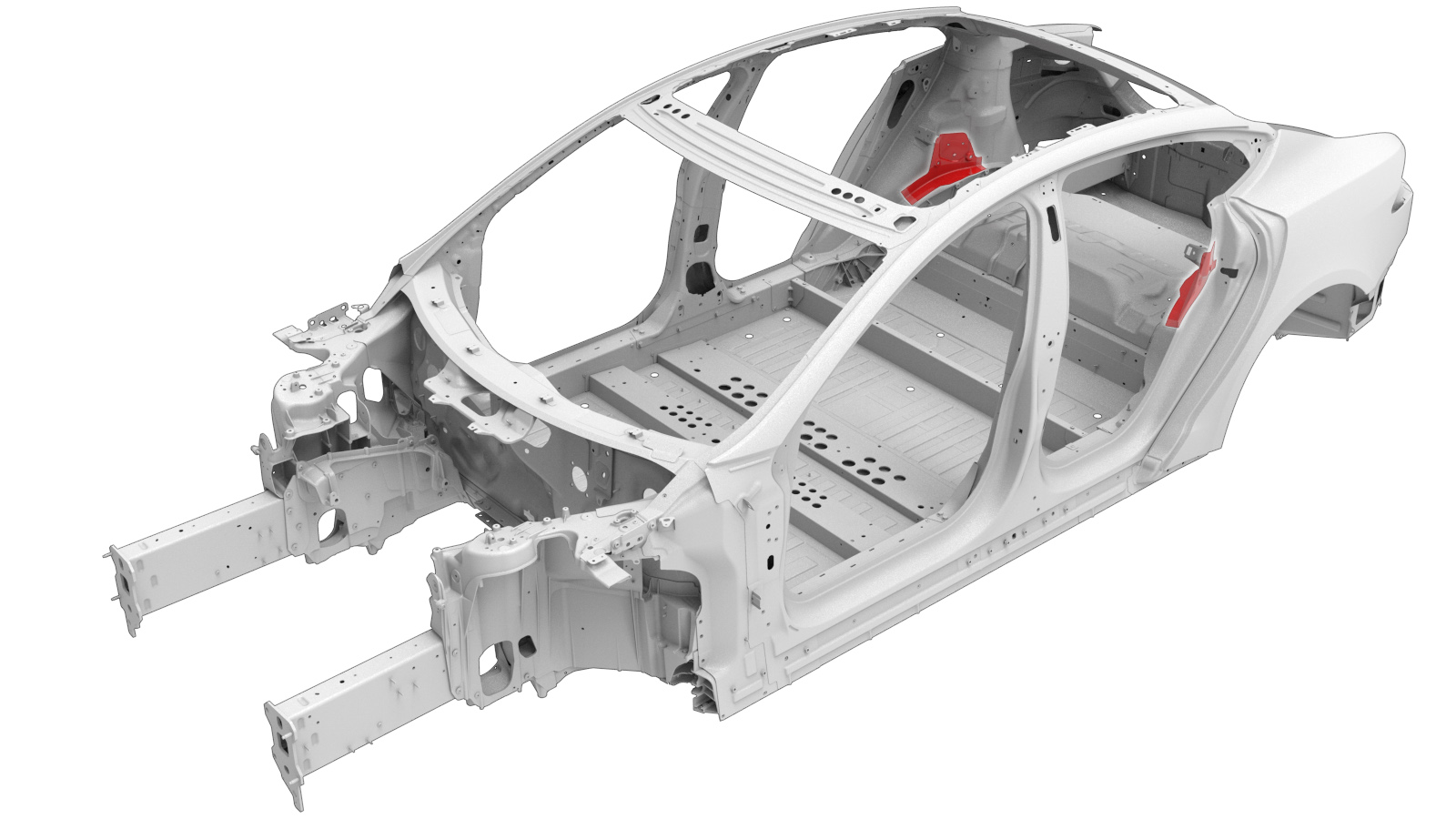

Nodo posteriore (completo)
Codice modifica:
10101818002
10101818102
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- A seconda del danno presente su questo componente, potrebbe essere possibile ripararlo.
- Per i veicoli costruiti fino al 12 ottobre 2022, fare riferimento a Linee guida per la riparazione del nodo posteriore fuso (Veicoli costruiti fino al 12 ottobre 2022) per ulteriori informazioni.
- Per i veicoli costruiti dopo il 12 ottobre 2022, fare riferimento a Linee guida per la riparazione del nodo posteriore fuso (Veicoli costruiti fino al 12 ottobre 2022) per ulteriori informazioni.
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | MODEL S, ASY-MEMBER RAIL RR (gruppo completo nodo posteriore) | |
| 22 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 12 | Bullone , M8-1,25x20 | Numero parte Tesla 1621820-00-A. |
| 1 | Bullone , PF M8x20 | Numero parte Tesla 1007580-00-A. |
| 1 | Bullone , M8x50 | Numero parte Tesla 1046838-00-A. |
| 2 | Bullone, testa Torx , M8-1,25x20 | Numero parte Tesla 1014747-00-B. |
| 1 | Dado | Numero parte Tesla 1006628-01-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere il pannello posteriore.
In base alla data di produzione del veicolo, rimuovere il pannello posteriore utilizzando la procedura appropriata:
-
Rimuovere il pianale del vano bagagli posteriore.
In base alla data di produzione del veicolo, rimuovere il pianale vano bagagli posteriore utilizzando la procedura appropriata:
-
Rimuovere il pannello waterfall del vano bagagli posteriore.
In base alla data di produzione del veicolo, rimuovere il pannello waterfall del vano bagagli posteriore utilizzando la procedura appropriata:
-
Rimuovere Prolunga passaruota posteriore.
-
Rimuovere Prolunga pianale vano bagagli posteriore.
-
Rimuovere Rinforzo superiore nodo posteriore (posteriore).
-
Rimuovere Rinforzo superiore nodo posteriore (centrale).
-
Rimuovere Rinforzo superiore nodo posteriore (anteriore).
-
Rimuovere Rinforzo inferiore torque box posteriore.
-
Rimuovere il componente originale.
o saldature a punti di fabbrica
o SPR di fabbrica
o RIVTAC
o rivetti strutturali di fabbrica
o bulloni
-
Utilizzare adesivo strutturale per fissare i dadi in posizione sul lato interno del nodo posteriore.
Dado , M8-1,25
-
Predisporre l'installazione.
o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 260 mm.
- B = 15 mm.
- C = 22mm.
- D = 9 mm.
- E = 13 mm.
- F = 21 mm.
o bulloni
Dado , M8-1,25
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-
Installare il/i nuovo/i componente/i.
Serrare i bulloni indicati alla coppia di 25 Nm.
o bulloni
Serrare tutti gli altri bulloni a 24 Nm.
-
Installare il .Rinforzo inferiore torque box posteriore
-
Installare Rinforzo superiore nodo posteriore (anteriore).
-
Installare Rinforzo superiore nodo posteriore (centrale).
-
Installare Rinforzo superiore nodo posteriore (posteriore).
-
Installare il pannello waterfall del vano bagagli posteriore.
Installare il pannello waterfall del vano bagagli posteriore utilizzando la procedura appropriata:
-
Installare il pianale del vano bagagli posteriore.
Installare il pianale del vano bagagli posteriore utilizzando la procedura appropriata:
-
Installare Prolunga pianale vano bagagli posteriore.
-
Installare Prolunga passaruota posteriore.
-
Installare il pannello posteriore.
Installare il pannello posteriore utilizzando la procedura appropriata:
- Eseguire le eventuali operazioni post-riparazione necessarie.
