Parte esterna fiancata completa (veicoli costruiti fino al 17 febbraio 2022)

Codice modifica: 10100137502 10100137402 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 ASY, RQO WITH LAMP HOUSE (parte esterna fiancata completa)
2 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
26 Rivetto svasato, 4,8 mm, corto
2 Rivetto, 4,8 mm
Componente SX: 16

Componente DX: 17

 Rivetto strutturale a strappo, 6,5 mm
18 Rivetto Flow-Form S08
Componente SX: 9

Componente DX: 7

 Rivetto Flow-Form S18
3 Rivetto Flow-Form S28
1 Rivetto Flow-Form S38
5 Rivetto Flow-Form S48

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Descrizioni sezioni parte esterna fiancata completa

Sezionamento parte esterna fiancata posteriore completa
La parte esterna fiancata completa (mostrata di seguito) è un unico componente e può essere sostituita con una sola riparazione:

In alternativa, invece di sostituire l'intera parte esterna fiancata completa, è possibile sostituirne una sezione utilizzando una porzione di un nuovo componente della parte esterna fiancata completa, usando la linea di taglio descritta in questo documento.

Sezioni parte esterna fiancata posteriore completa



Descrizioni sezioni parte esterna fiancata completa

Sezione inferiore

Linea di taglio

Linea/punto di riferimento

  • A = 282 mm.
  • B = 401 mm.

Tagliare la nuova parte di ricambio come indicato di seguito per ottenere il nuovo componente.

Informational PurposesAn informational icon, calling your attention
Nota
Creare una piastra di supporto dalla restante porzione del nuovo componente e installarla come indicato.

Eseguire una saldatura GMA sul giunto di testa.

o saldature a fori in alluminio

Saldatura GMA

Warning IconA warning icon, calling your attention to a possibly risky situation
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
Informational PurposesAn informational icon, calling your attention
Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.

Procedura di riparazione

  1. Separare la flangia del passaruota posteriore.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se si sta riparando solo una sezione della parte esterna fiancata completa, separare solo la porzione necessaria di flangia bordata.
  2. Rimuovere il componente originale.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se si sostituisce solo una sezione della parte esterna fiancata completa: Rimuovere esclusivamente i dispositivi di fissaggio nella sezione da sostituire.

    o saldature a punti di fabbrica

    o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
  3. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota

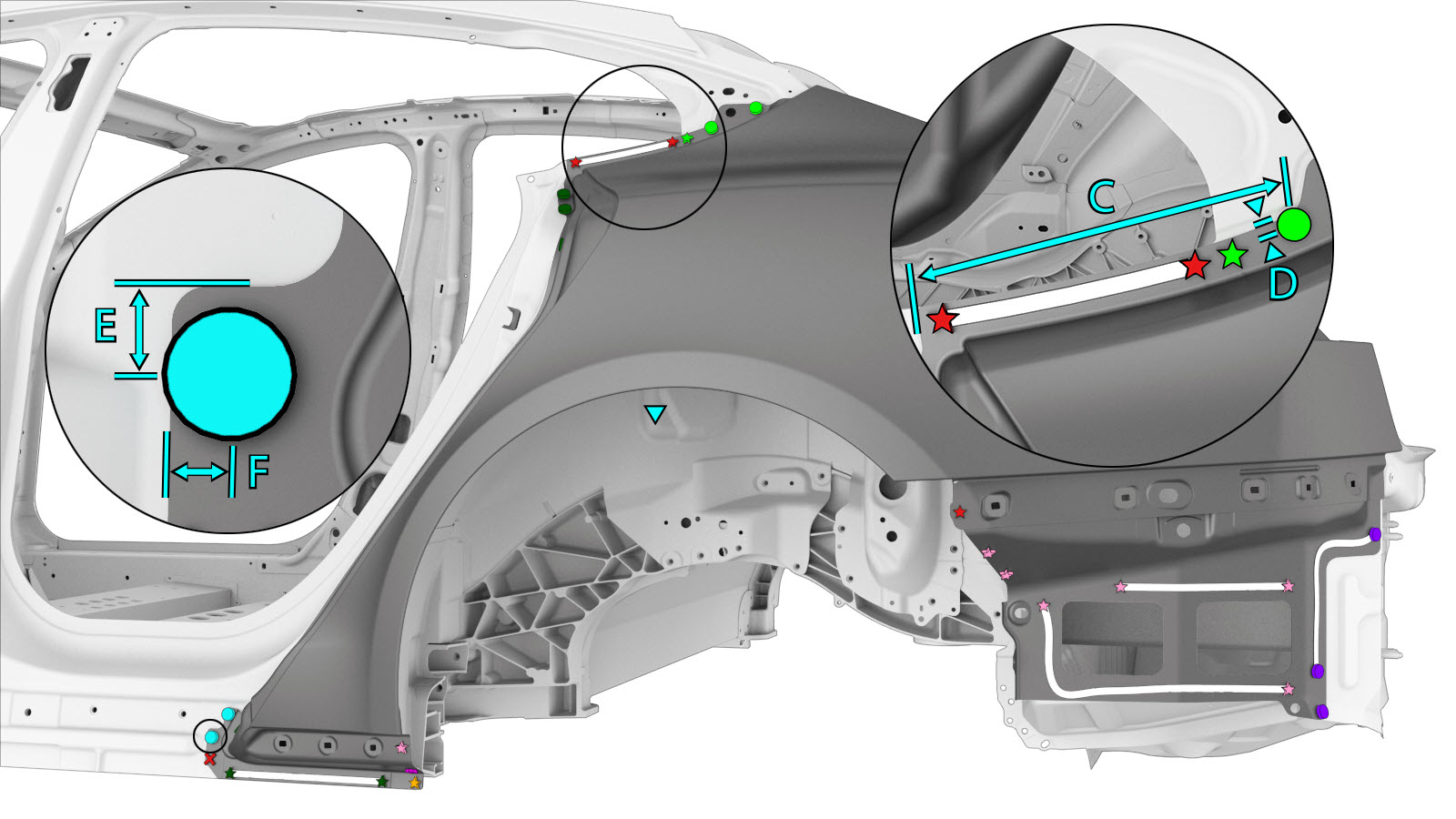

    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.
    o rivetti, 4,8 mm
    • C = 215 mm.
    • D = 7 mm.
    o rivetti strutturali ad alta resistenza, 6,5 mm
    • E = 13 mm.
    • F = 9 mm.

    o rivetti svasati, 4,8 mm, corti

    o rivetti strutturali a strappo, 6,5 mm

    o rivetti Flow-Form, S08

    o rivetti Flow-Form, S18

    o rivetti Flow-Form, S28

    o rivetti Flow-Form, S38

    o rivetti Flow-Form, S48

  4. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  5. Installare il/i nuovo/i componente/i.
  6. Ripiegare la flangia del passaruota.
  7. Eseguire le eventuali operazioni post-riparazione necessarie.
