Gruppo completo parte interna fiancata

Informazioni sulla riparazione

Nota

Nell'area della riparazione, ci potrebbero essere delle piccole variazioni di aspetto a causa delle diverse date di costruzione dei veicoli. Non è necessaria alcuna modifica della procedura di riparazione. Se sono necessarie modifiche della procedura di riparazione a causa di variazioni delle parti, tali modifiche sono specificate nei passaggi pertinenti della procedura.

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	ASSY - RR QTR INR COMP (gruppo completo parte interna fiancata)
18	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
12	Rivetto strutturale a strappo, 6,5 mm
2	Rivetto strutturale svasato, 6,5 mm
2	Rivetto strutturale, 6,5 mm, medio
2	Rivetto strutturale, 6,5 mm, corto
1	Rivetto, 4,8 mm
10	Bullone , M8-1,25x27,[109],G0110,M	Numero parte Tesla 1621820-00-A.
2	Bullone, testa Torx , PF M8x20 PC 98 ADH MAT	Numero parte Tesla 1014747-00-B.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
Rimuovere il componente originale.

o saldature a punti di fabbrica

o SPR di fabbrica

o rivetti strutturali di fabbrica

o bulloni

o bullone, testa Torx

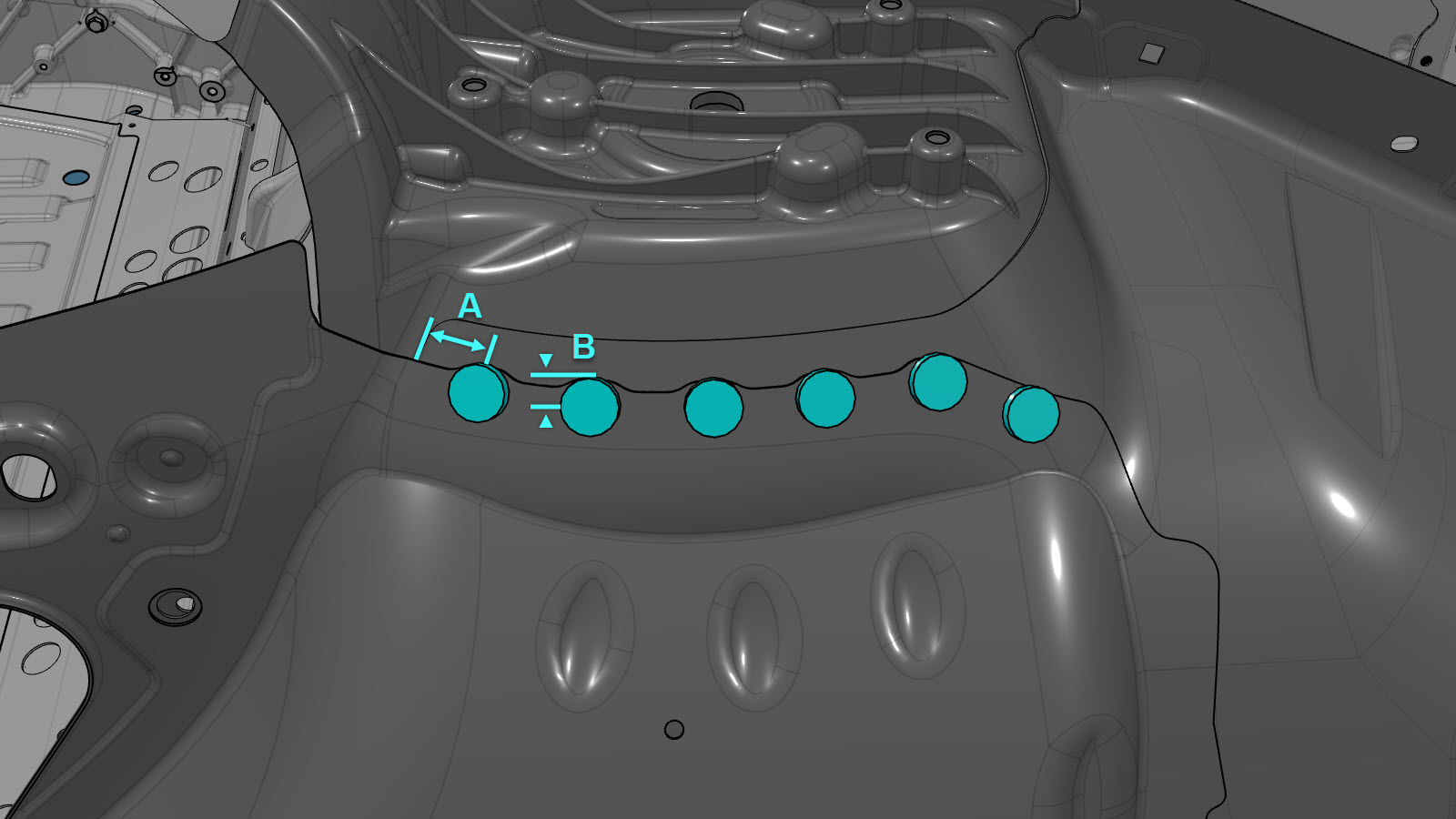

Preparare per l'installazione Rinforzo del montante C sulla torretta dell'ammortizzatore.
o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 27 mm.
- B = 9 mm.
Nota
Distanziare i rivetti in modo uniforme, come mostrato.
Applicare adesivo strutturale sulle superfici di accoppiamento del rinforzo del montante C e della torretta dell'ammortizzatore.
Fissare il rinforzo del montante C alla torretta dell'ammortizzatore.
Predisporre l'installazione.
o rivetti strutturali ad alta resistenza, 6,5 mm
o rivetti strutturali a strappo, 6,5 mm
- C = 96 mm.
- D = 12 mm.
o rivetti strutturali svasati, 6,5 mm

o rivetti strutturali, 6,5 mm, medi

o rivetti strutturali, 6,5 mm, corti

o rivetti, 4,8 mm

o bulloni

o bullone, testa Torx
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.

Serrare i bulloni a testa esagonale a 24 Nm.

Serrare i bulloni a testa Torx a 24 Nm.
Installare la porzione necessaria del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
Eseguire le eventuali operazioni post-riparazione necessarie.
