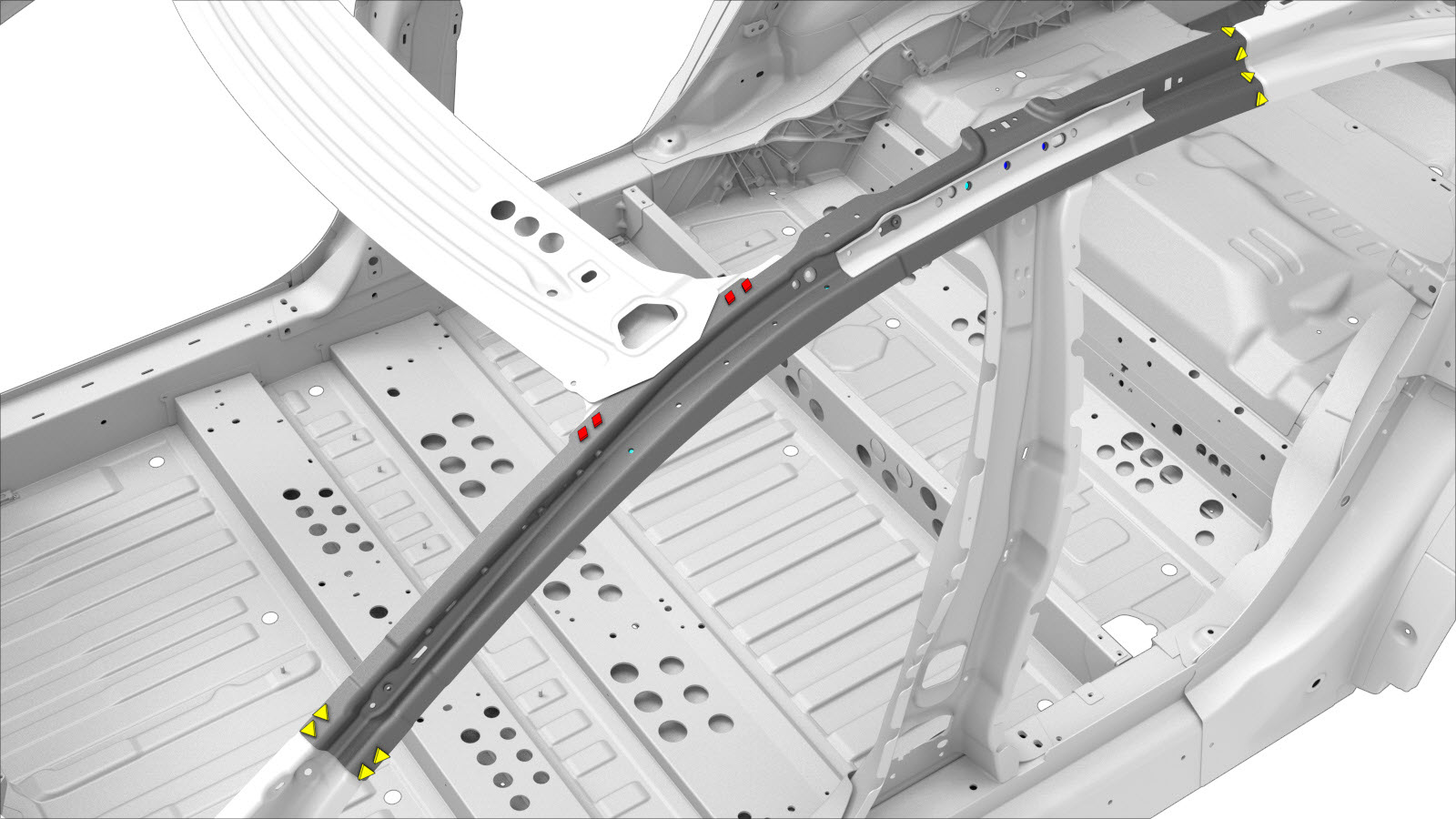

Parte interna montante A
Codice modifica:
10100124002
10100124102
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | ASY - PNL A PILLAR INR (parte interna montante A) | |
| 2 | Rivetto strutturale a strappo, 6,5 mm | |
| 5 | Rivetto strutturale, 6,5 mm, medio |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere Parte esterna guida tetto.
-
Rimuovere il componente originale.
-
Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
-
Installare Piastrina filettata superiore montante B.
-
Installare Parte esterna guida tetto.
-
Installare Staffa padiglione montante A.
- Eseguire le eventuali operazioni post-riparazione necessarie.
