Gruppo torretta ammortizzatore (anteriore)

Codice modifica: 10101005802 10101005702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

A seconda del danno presente su questo componente, potrebbe essere possibile ripararlo. Per ulteriori informazioni fare riferimento a Linee guida per la riparazione della torretta dell'ammortizzatore pressofusa (anteriore).
Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	ASY -SHOCK TOWER FRT (gruppo torretta ammortizzatore anteriore)
21	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
5	Rivetto strutturale a flangia
1	Bullone, testa Torx , T2000,M8X1.25-28	Numero parte Tesla 1621839-00-B.
1	Bullone BLT,BF,M8-1.25x25,[109],G1009,NJ	Numero parte Tesla 1994894-00-A.
2	Bullone , SCR,M10-1.50X25,HF,MPNT,STL10.9,ZNC,PTCH	Numero parte Tesla 1004383-00-C.
2	Bullone M8x1.25-31	Numero parte Tesla 1660843-00.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Parte interna torque box.

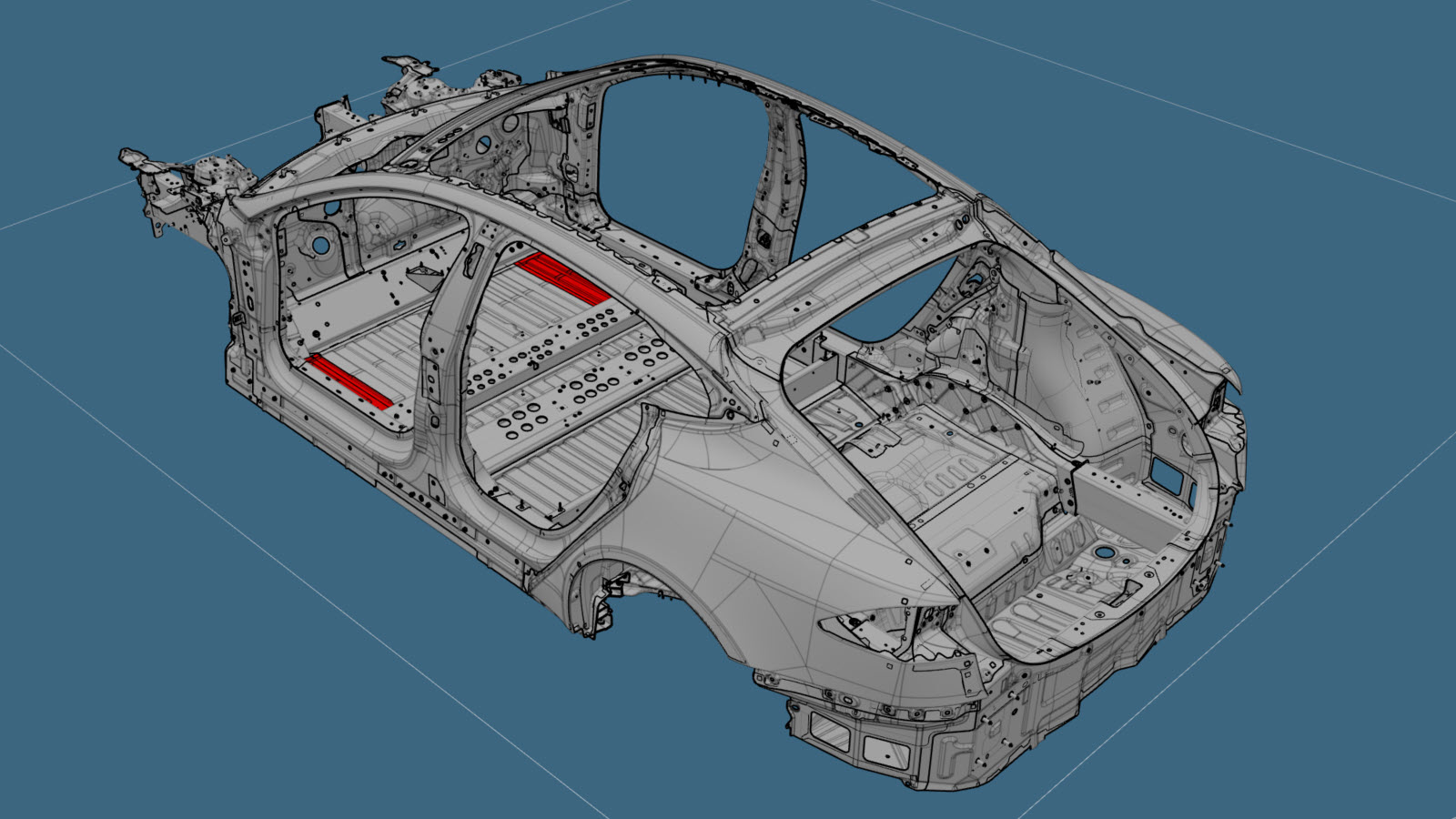

Rimuovere Pianale sedili della fila anteriore (sezione).
Rimuovere la porzione necessaria di Gruppo montante cerniera.

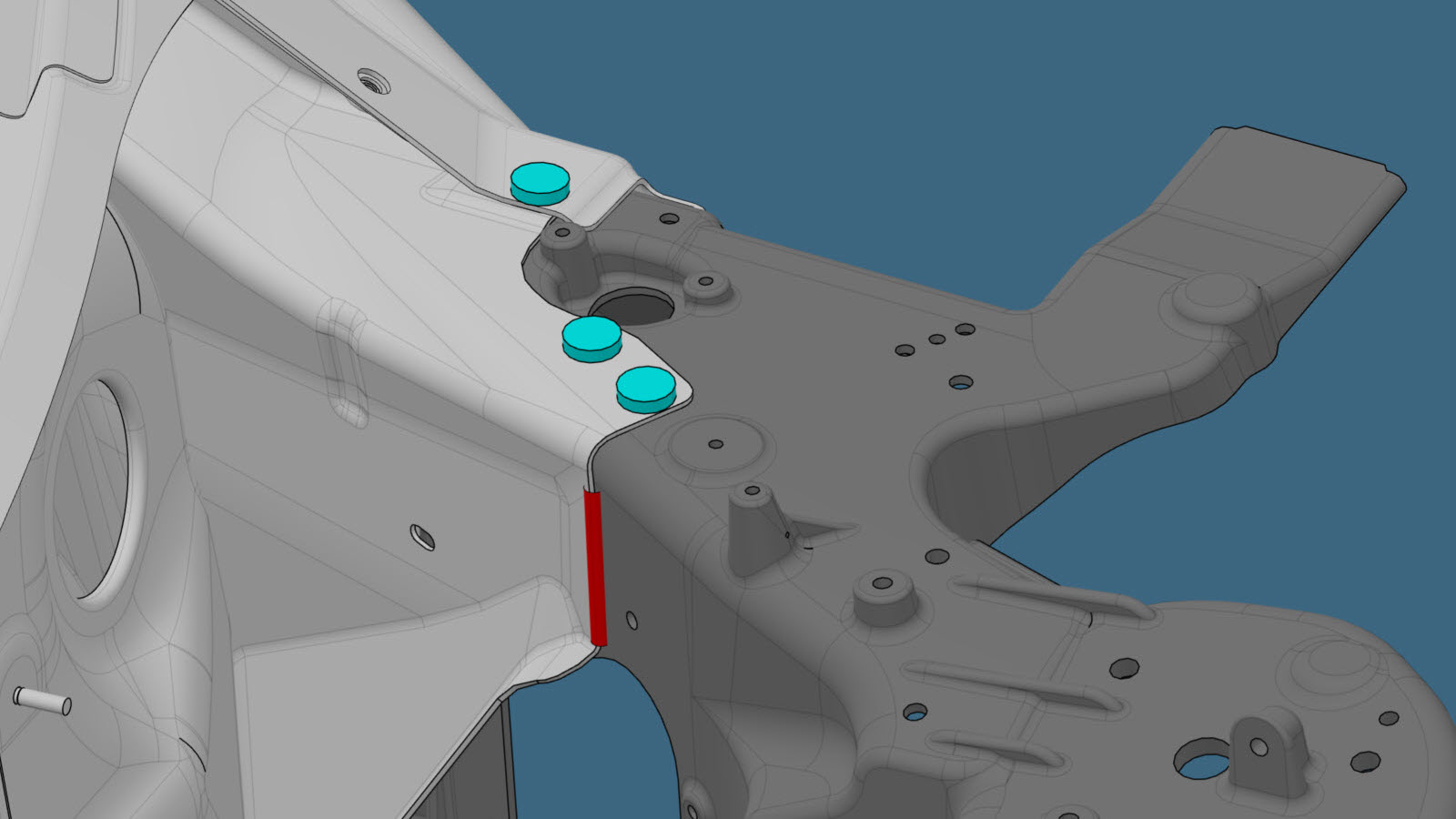

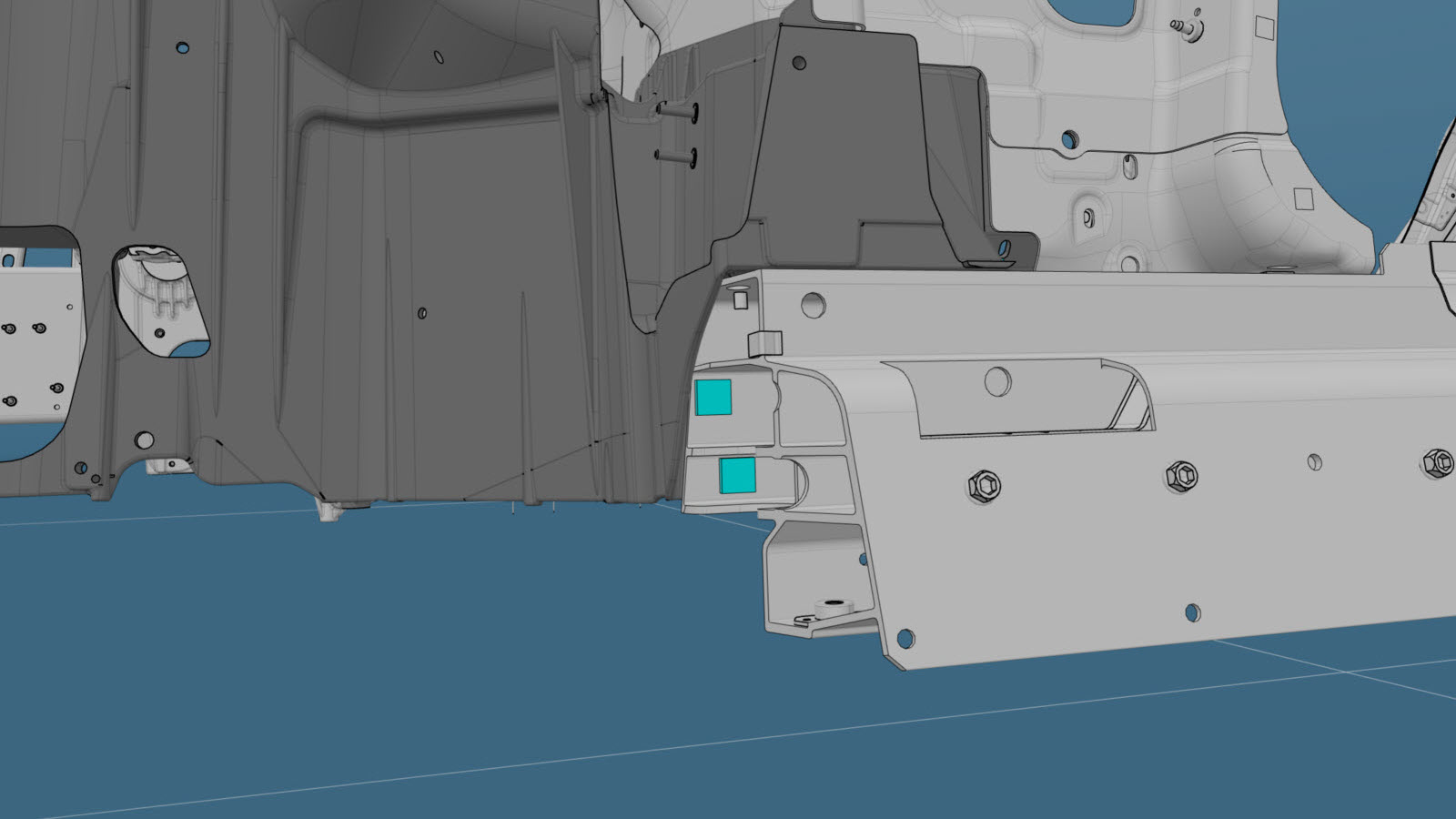

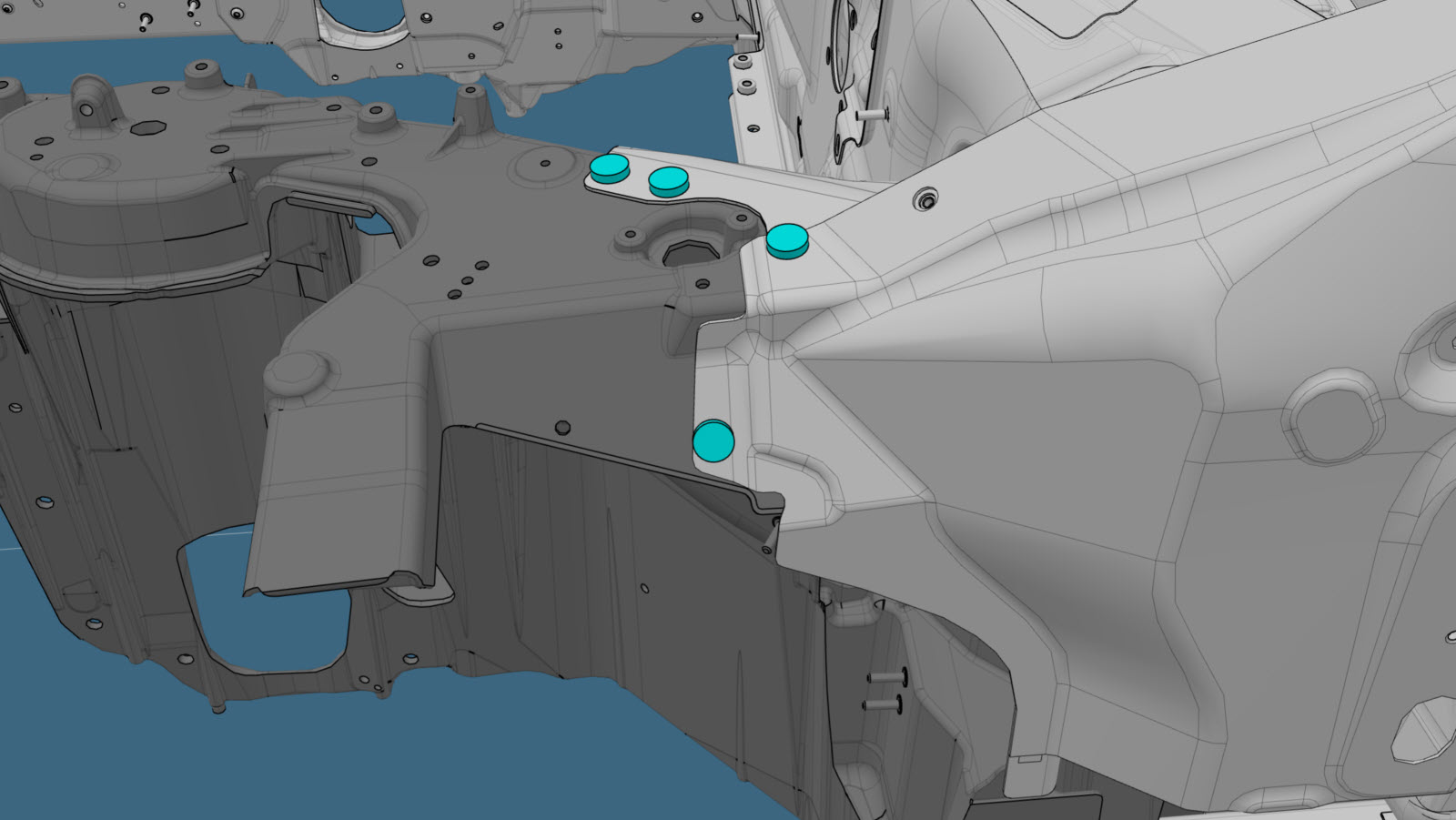

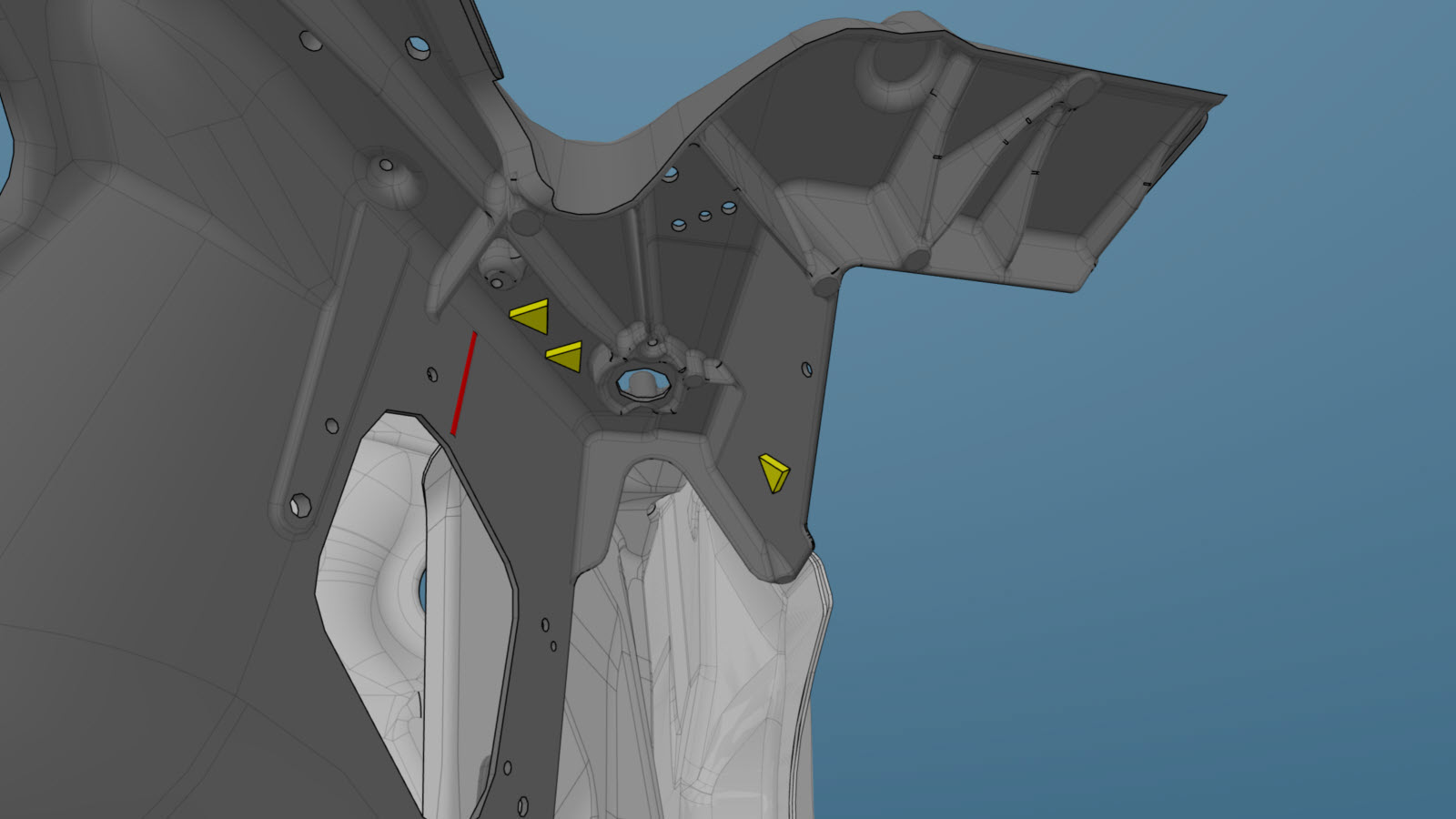

Rimuovere il componente originale.

o SPR di fabbrica

o saldature a punti di fabbrica

o perforazione delle saldature a punti di fabbrica
Nota
Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.

o rivetti strutturali di fabbrica

o RIVTAC

o bulloni

o bullone, testa Torx

Saldatura GMA

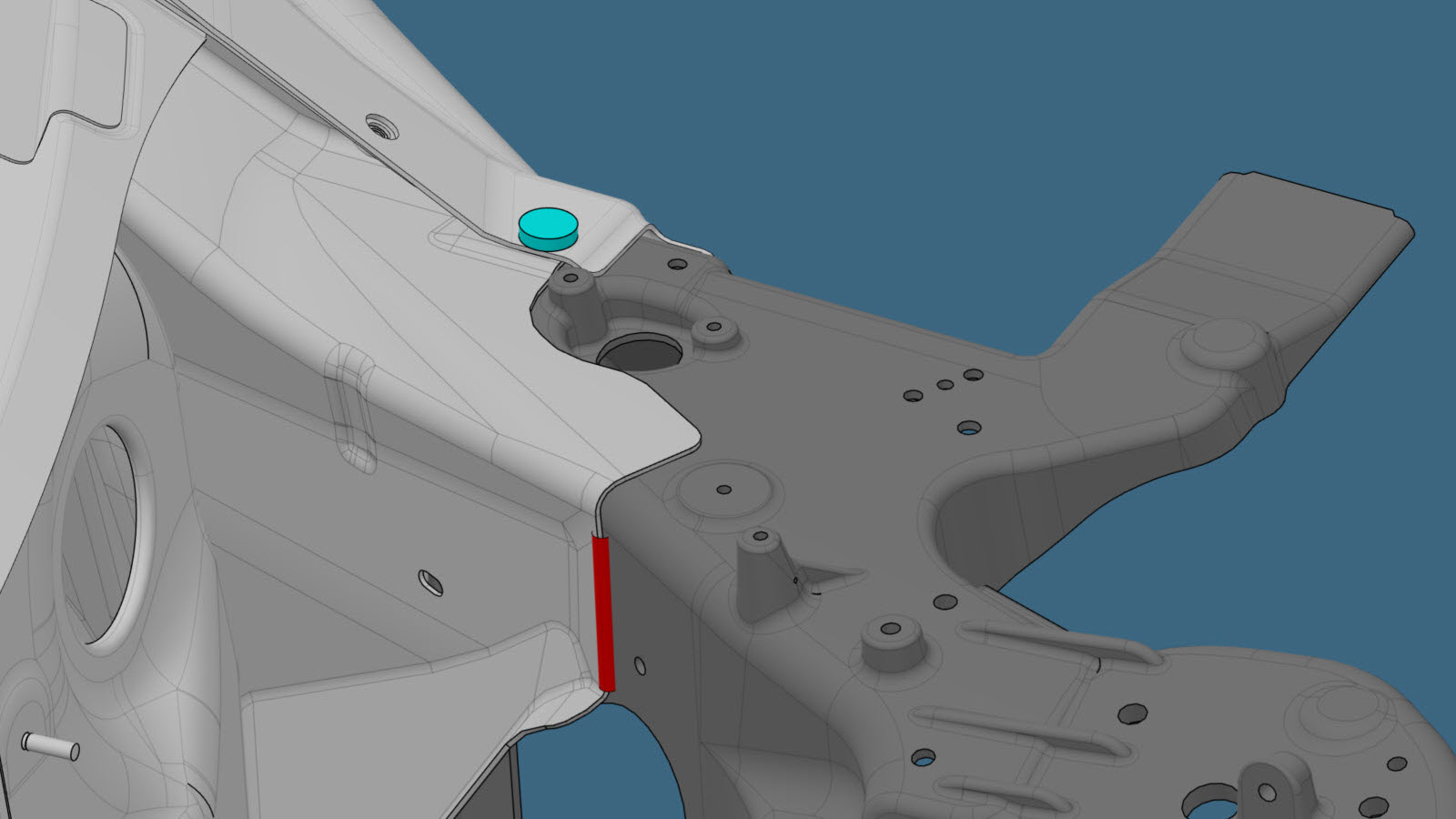

Predisporre l'installazione.
Nota

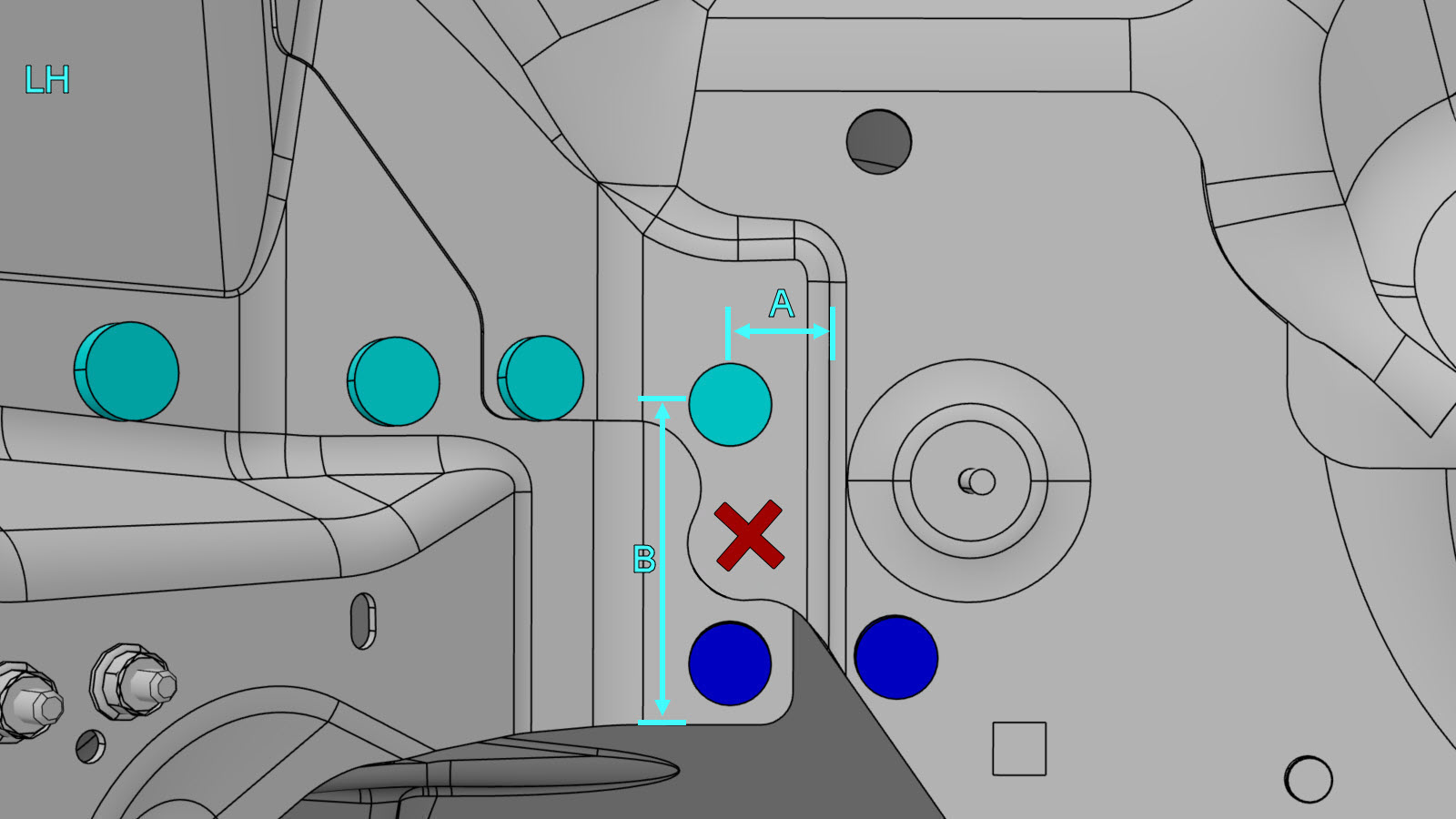

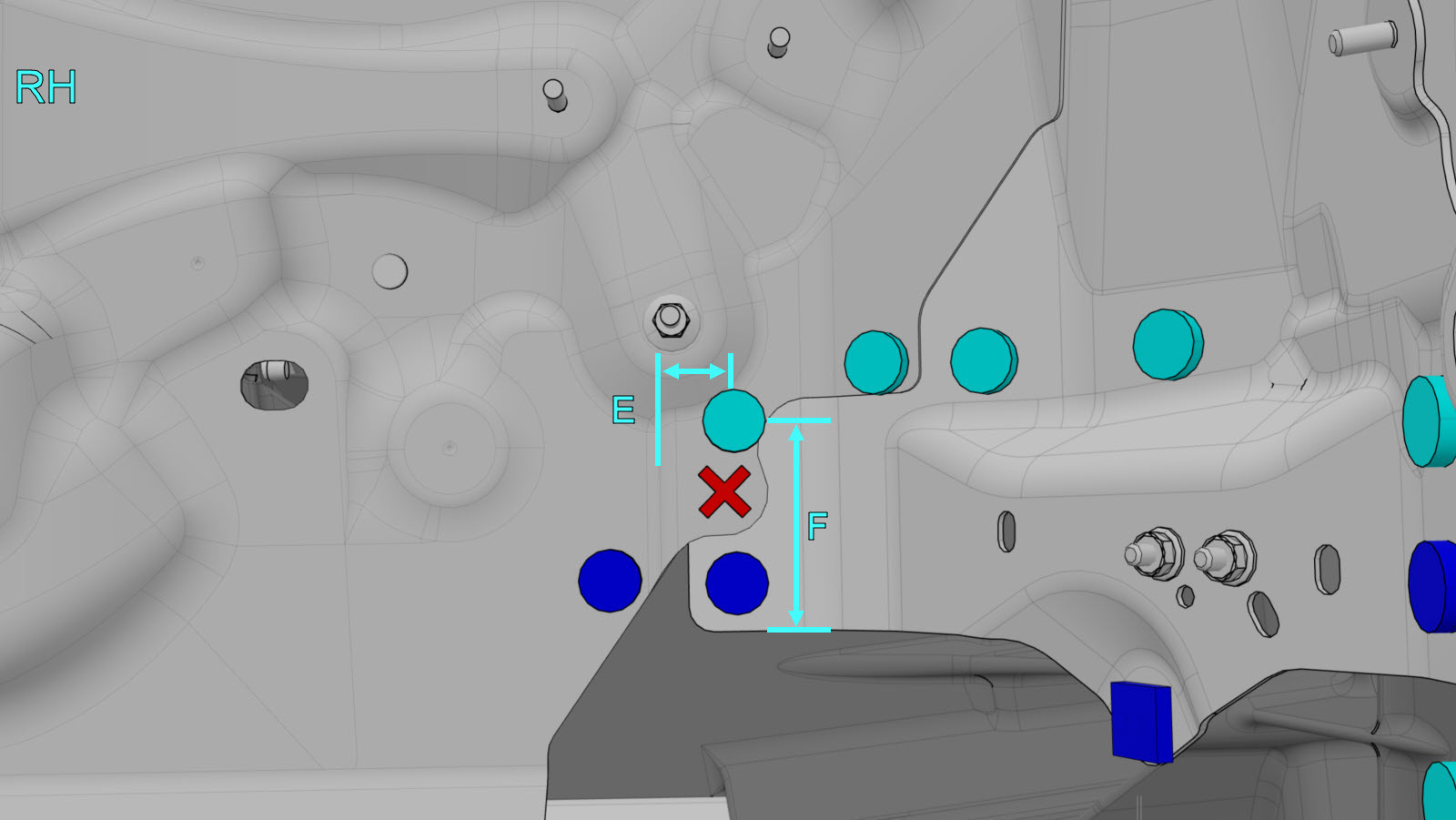

Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

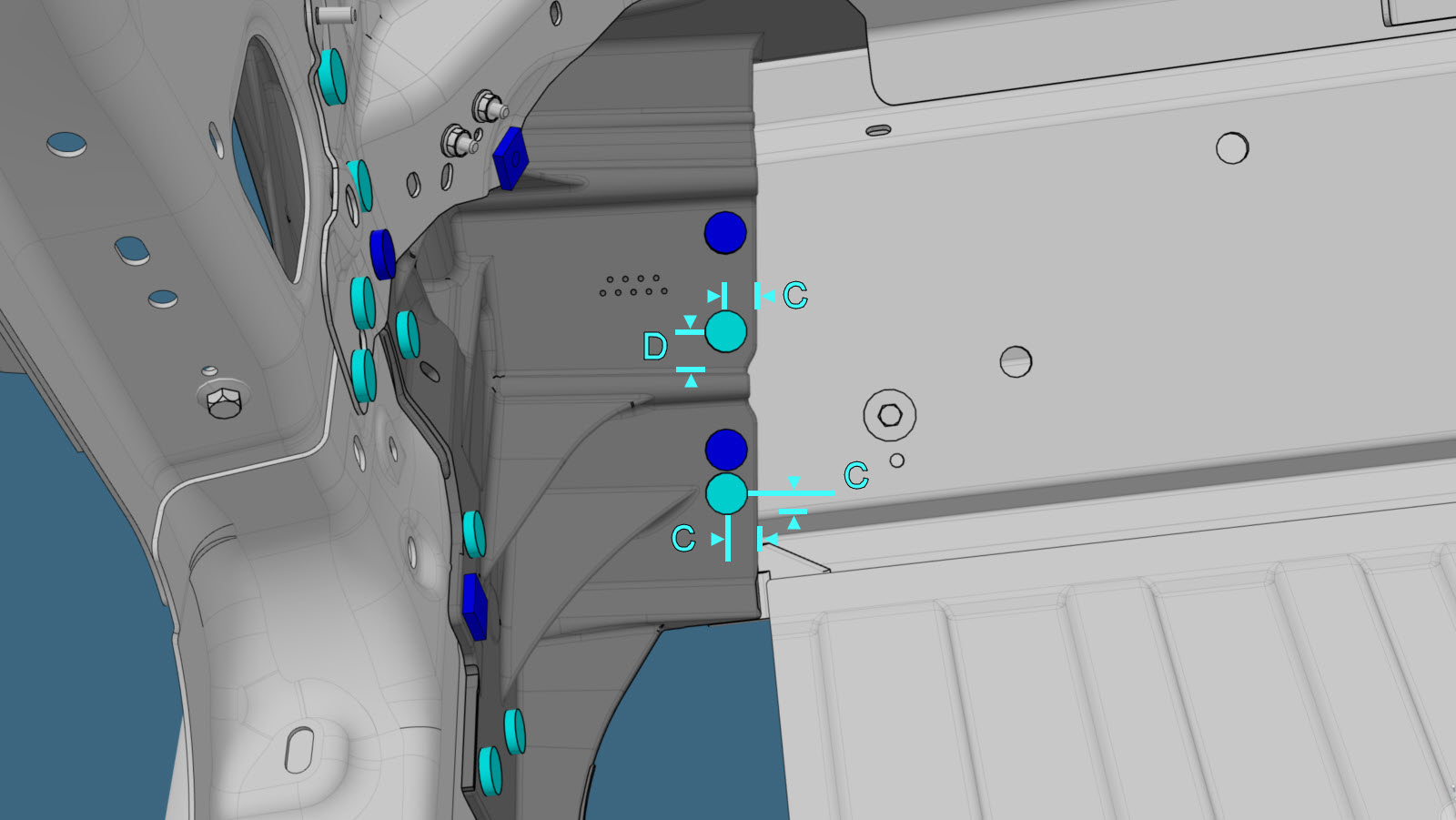

- Linea/punto di riferimento
o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 23 mm
- B = 79 mm
- C = 15 mm
- D = 20 mm
- E = 24 mm
- F = 67 mm
o rivetti strutturali a flangia, 6,5 mm

o bulloni

o bullone, testa Torx

Saldatura GMA
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i dispositivi di fissaggio come segue:
- T2000, bulloni M8X1.25-28, numero parte 1621839-00-B: 30 Nm.
- BLT,BF,M8-1.25x25,[109],G1009, bulloni NJ, numero parte 1994894-00-A: 30 Nm.
- SCR,M10-1.50X25,HF,MPNT,STL10.9,ZNC, bulloni PTCH, numero parte 1004383-00-C: 45 Nm.
- Bulloni M8x1.25-31, numero parte 1660843-00: 30 Nm.
Eseguire una saldatura GMA.

Saldatura GMA

Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Installare Parte interna torque box.
Installare Pianale sedili della fila anteriore (sezione).
Installare Guida telaio anteriore.
Installare Staffa cerniera cofano.
Eseguire le eventuali operazioni post-riparazione necessarie.
