Posizioni del sigillante per giunzioni
Mostra le posizioni in cui è stato applicato il sigillante per giunzioni quando è stato prodotto il veicolo e dove deve essere applicato quando si esegue la riparazione.

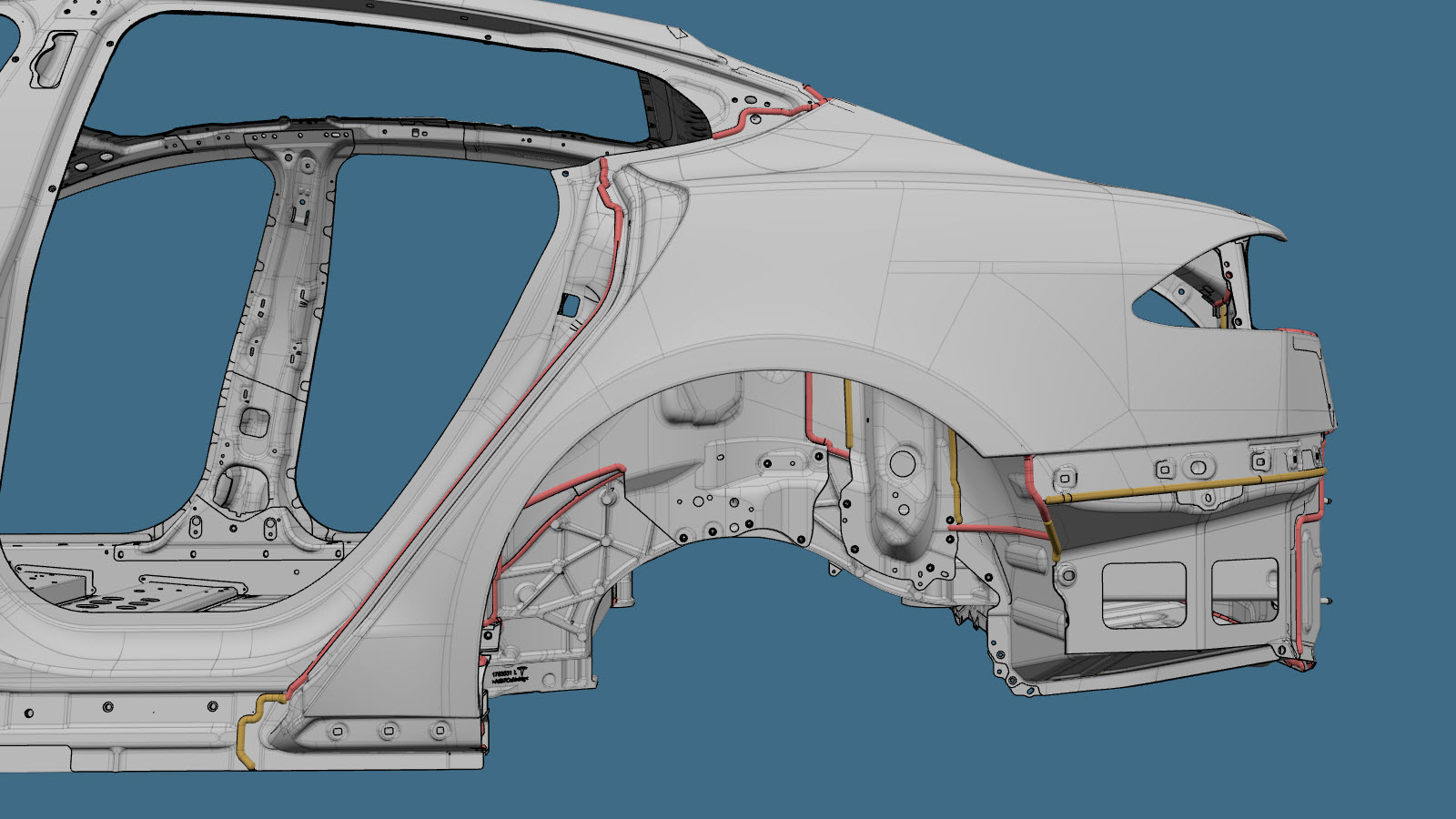

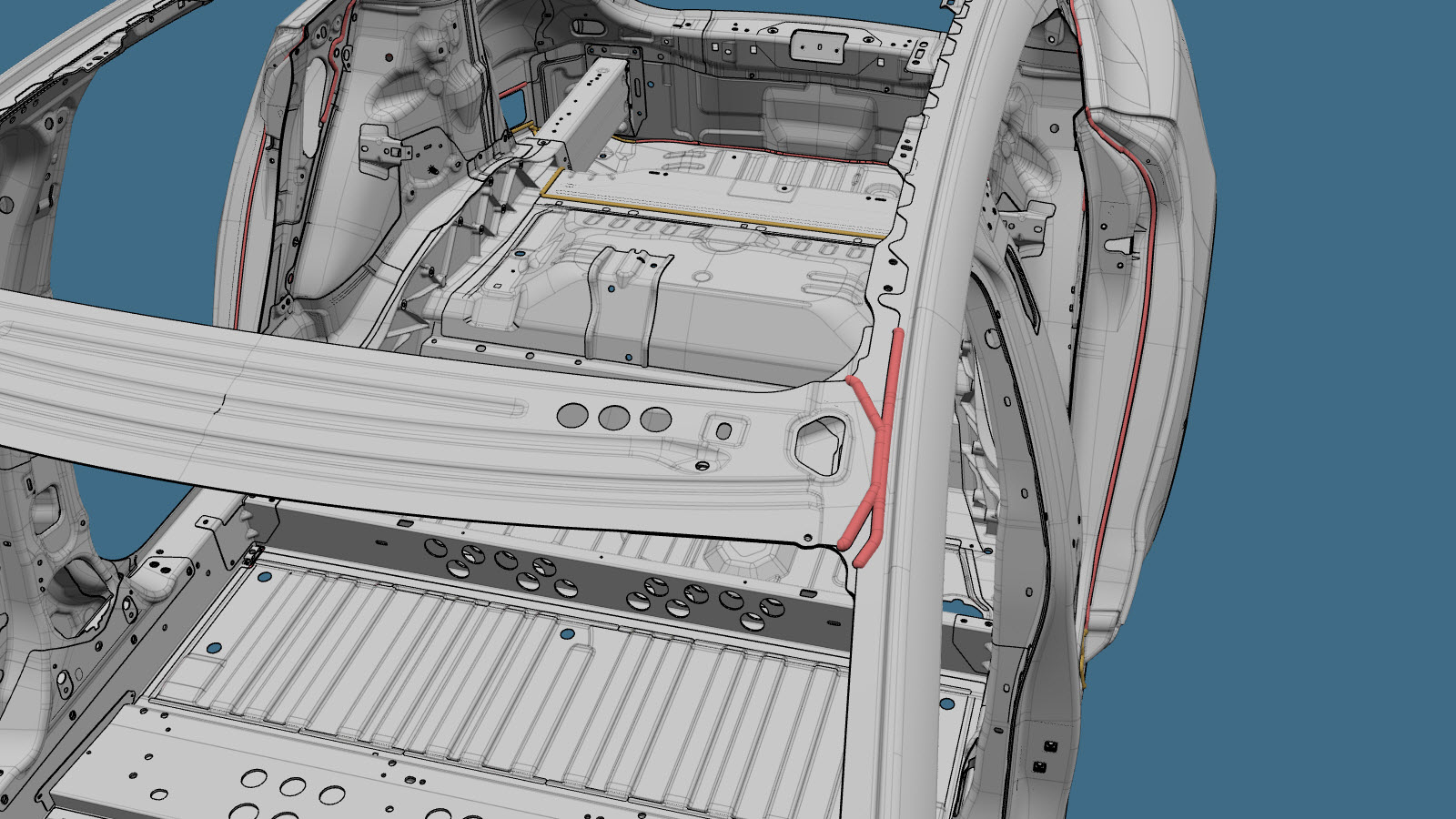

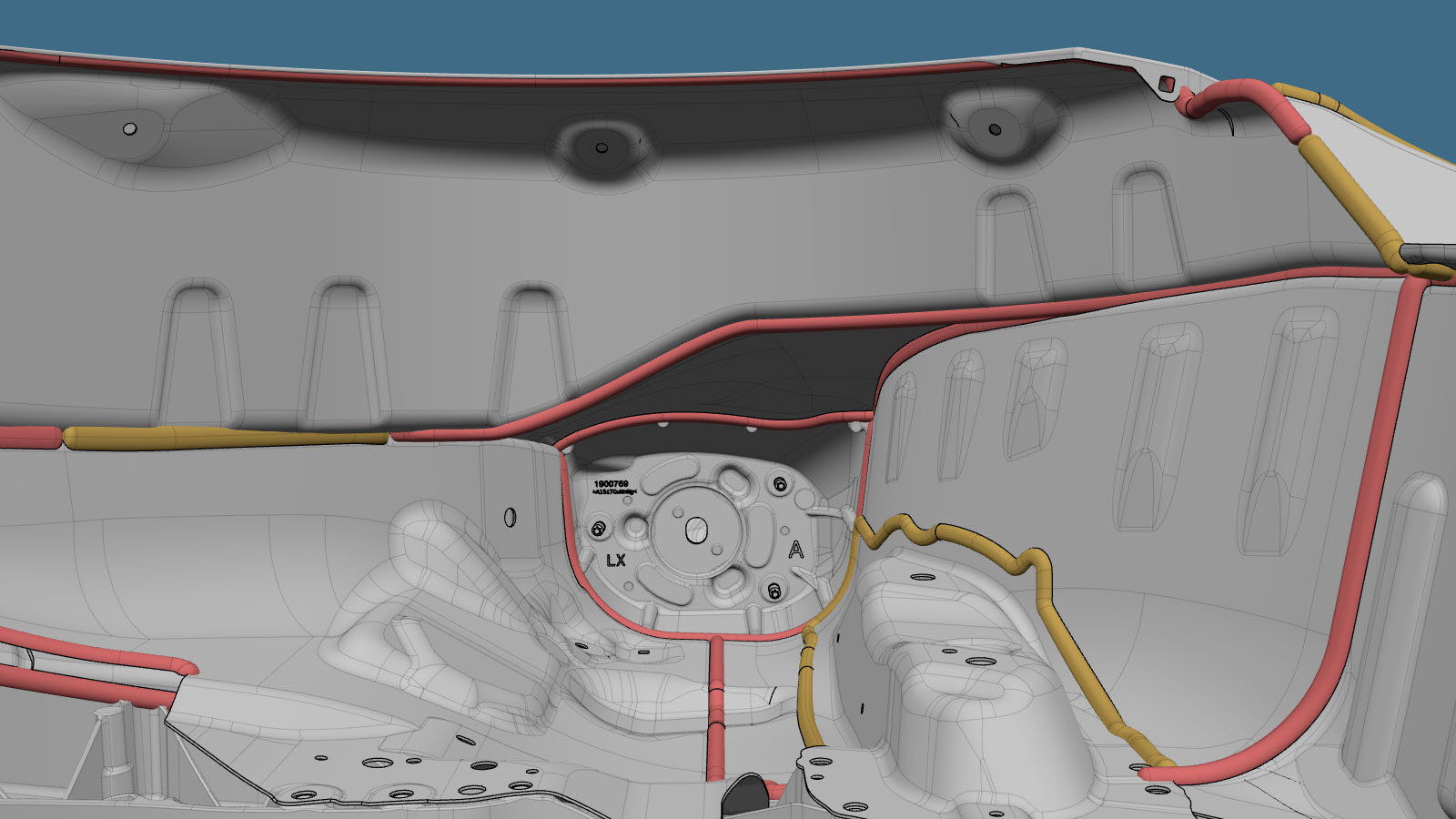

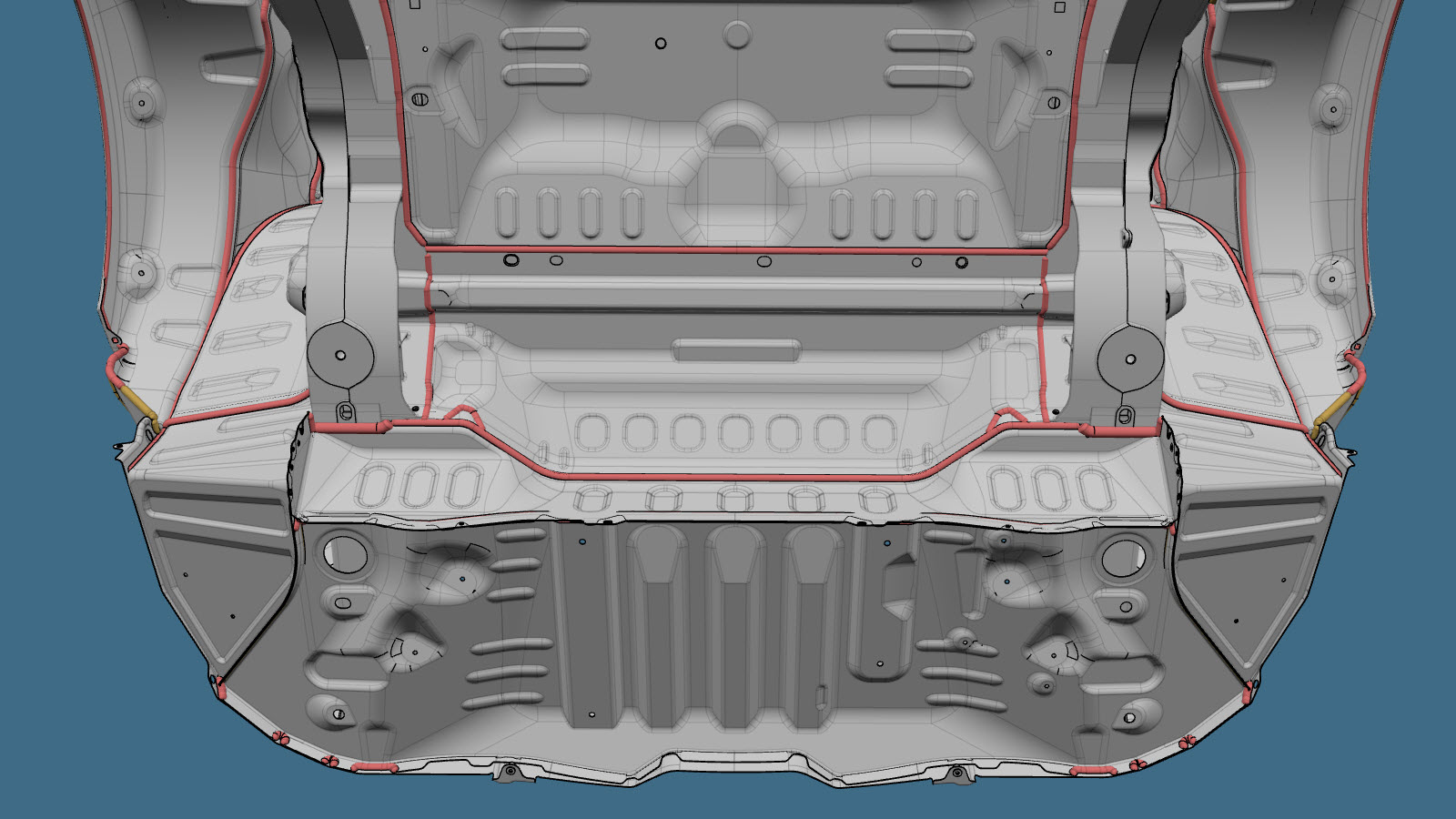

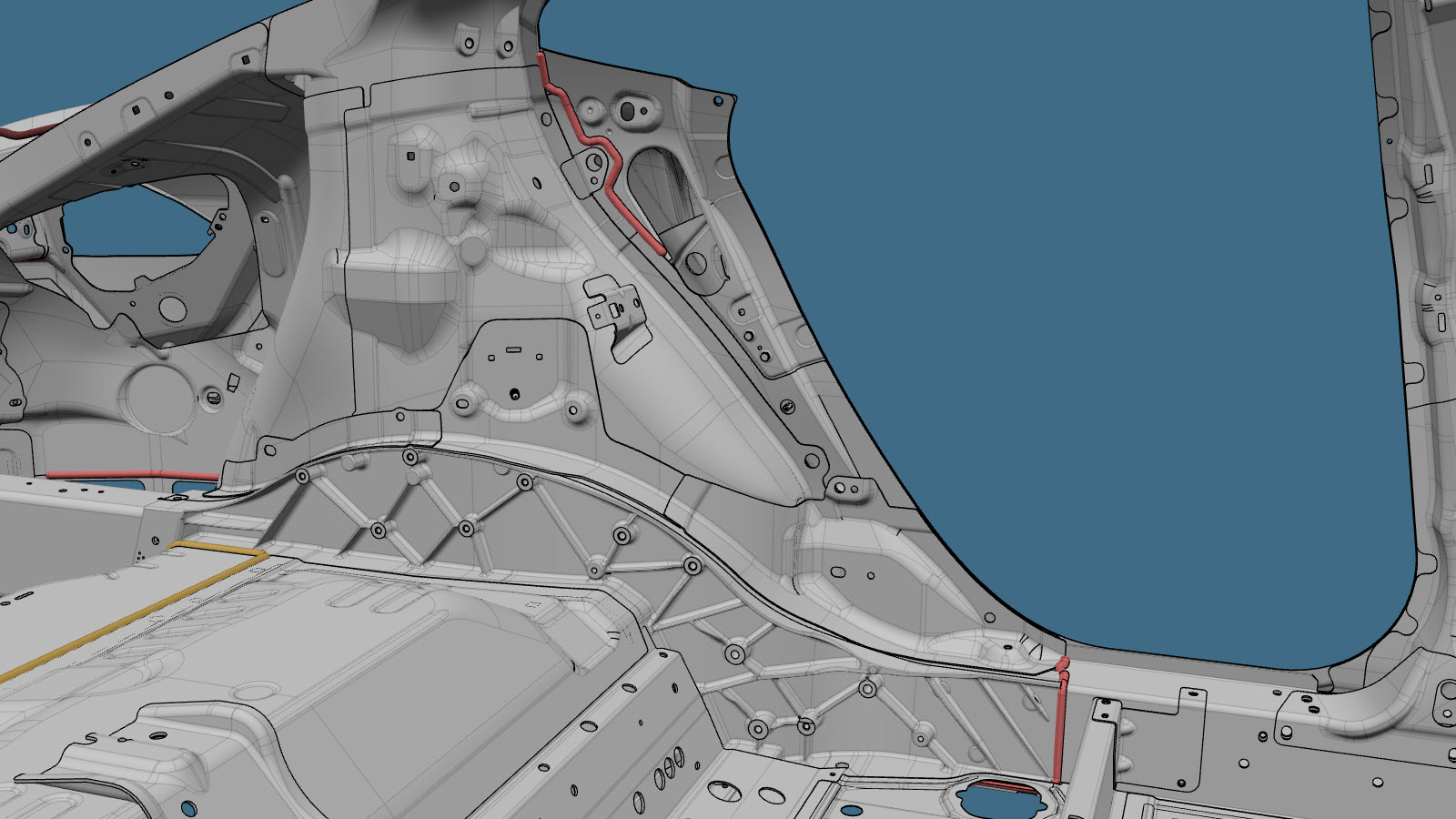

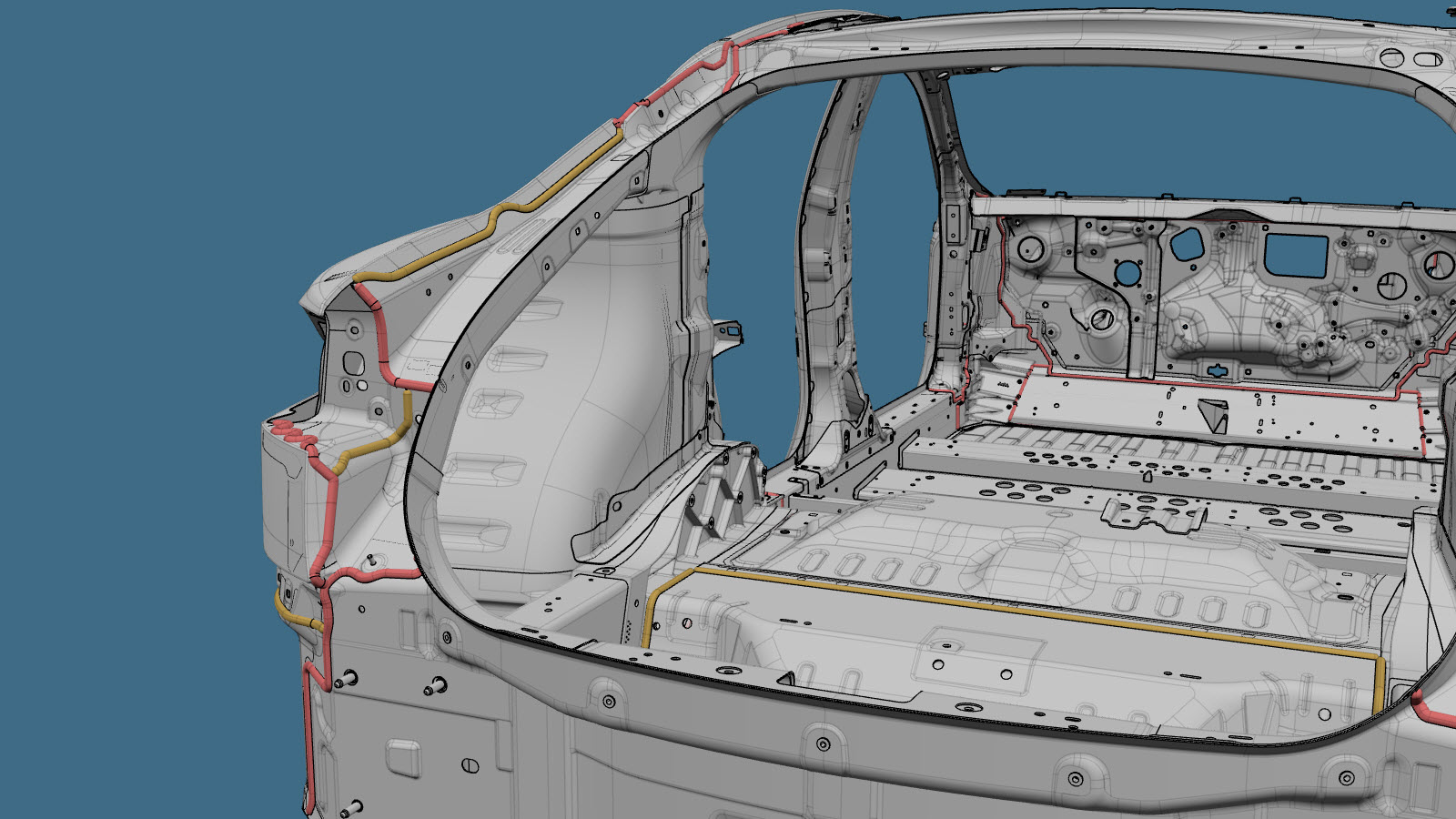

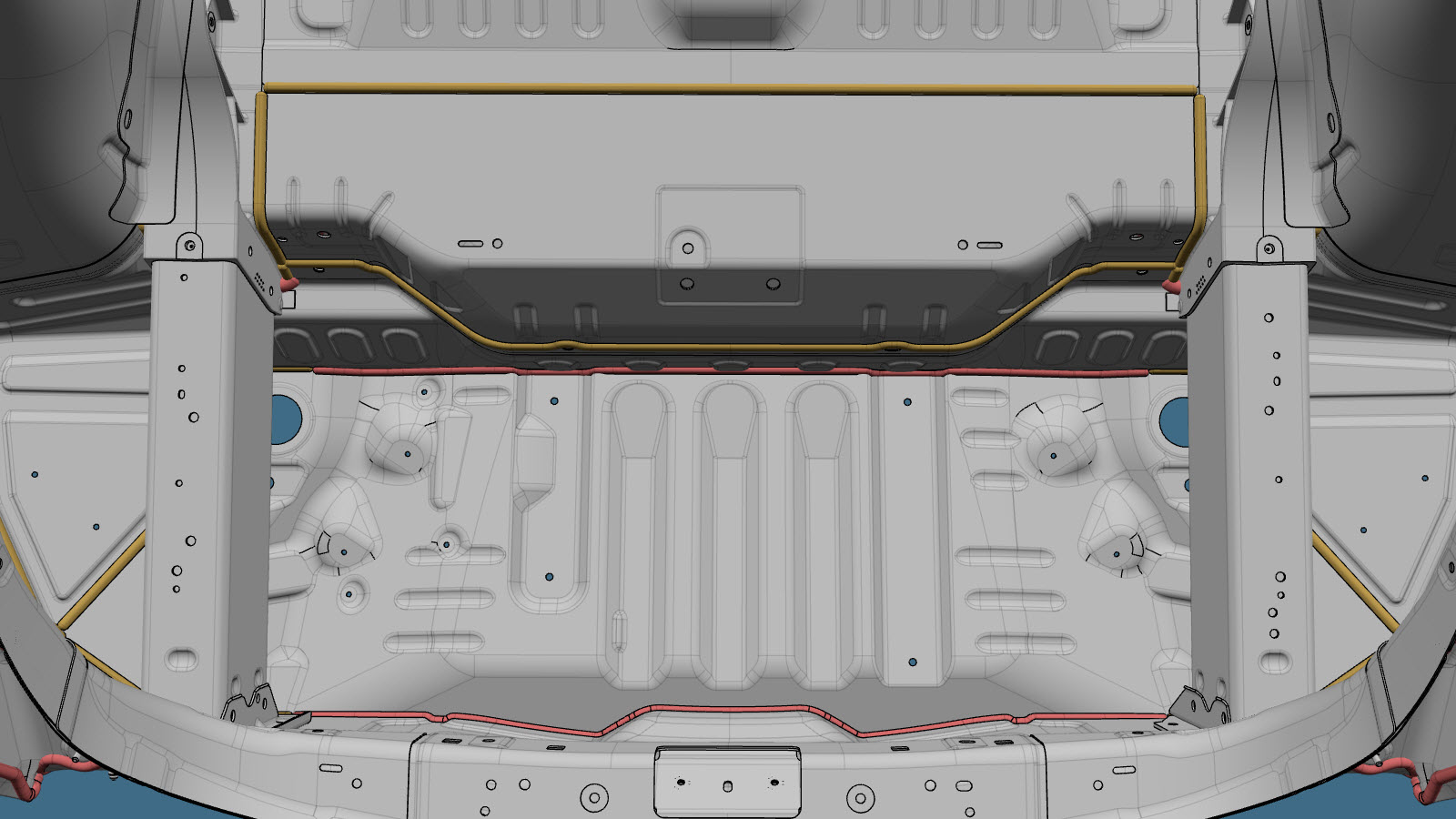

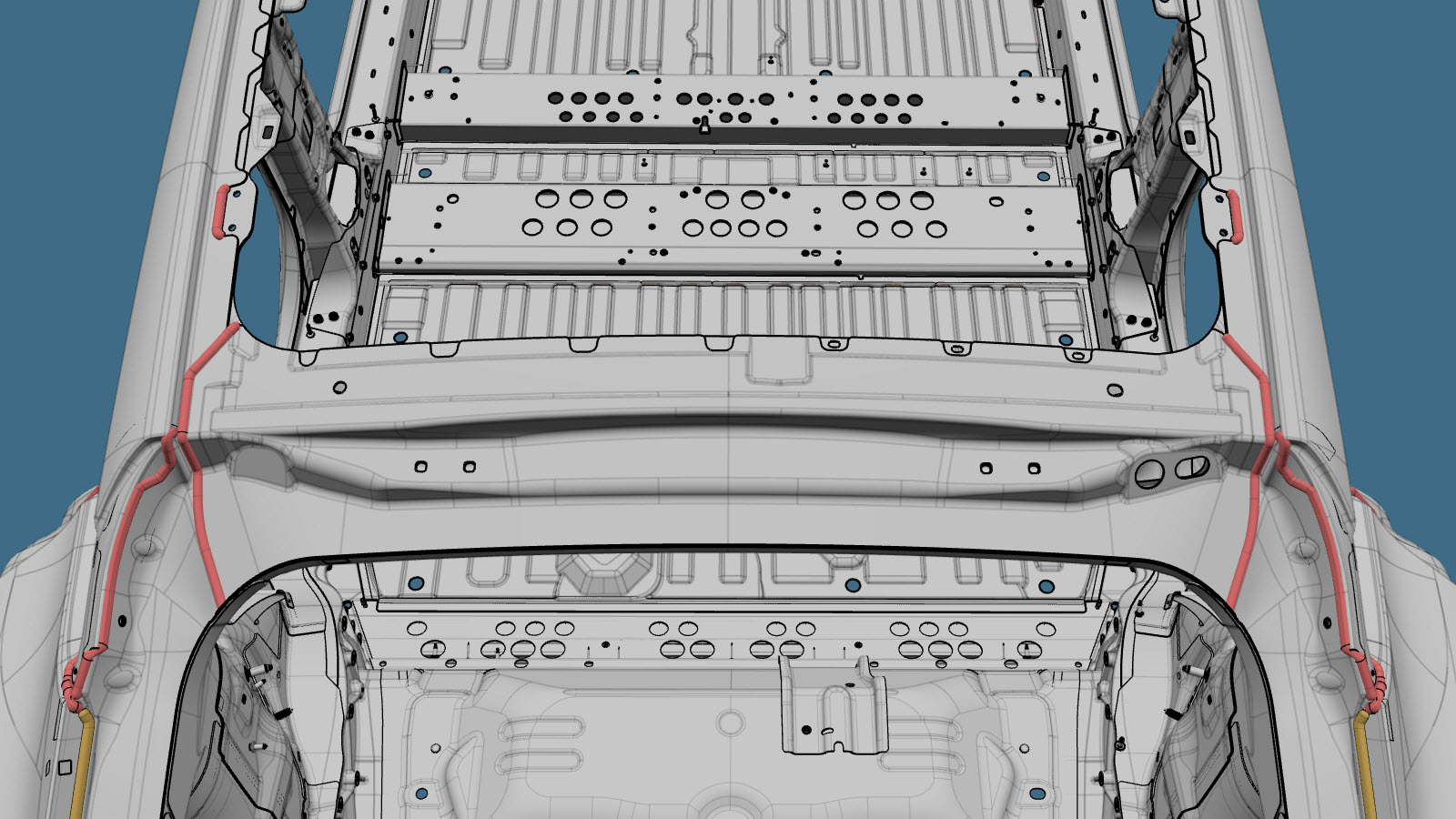

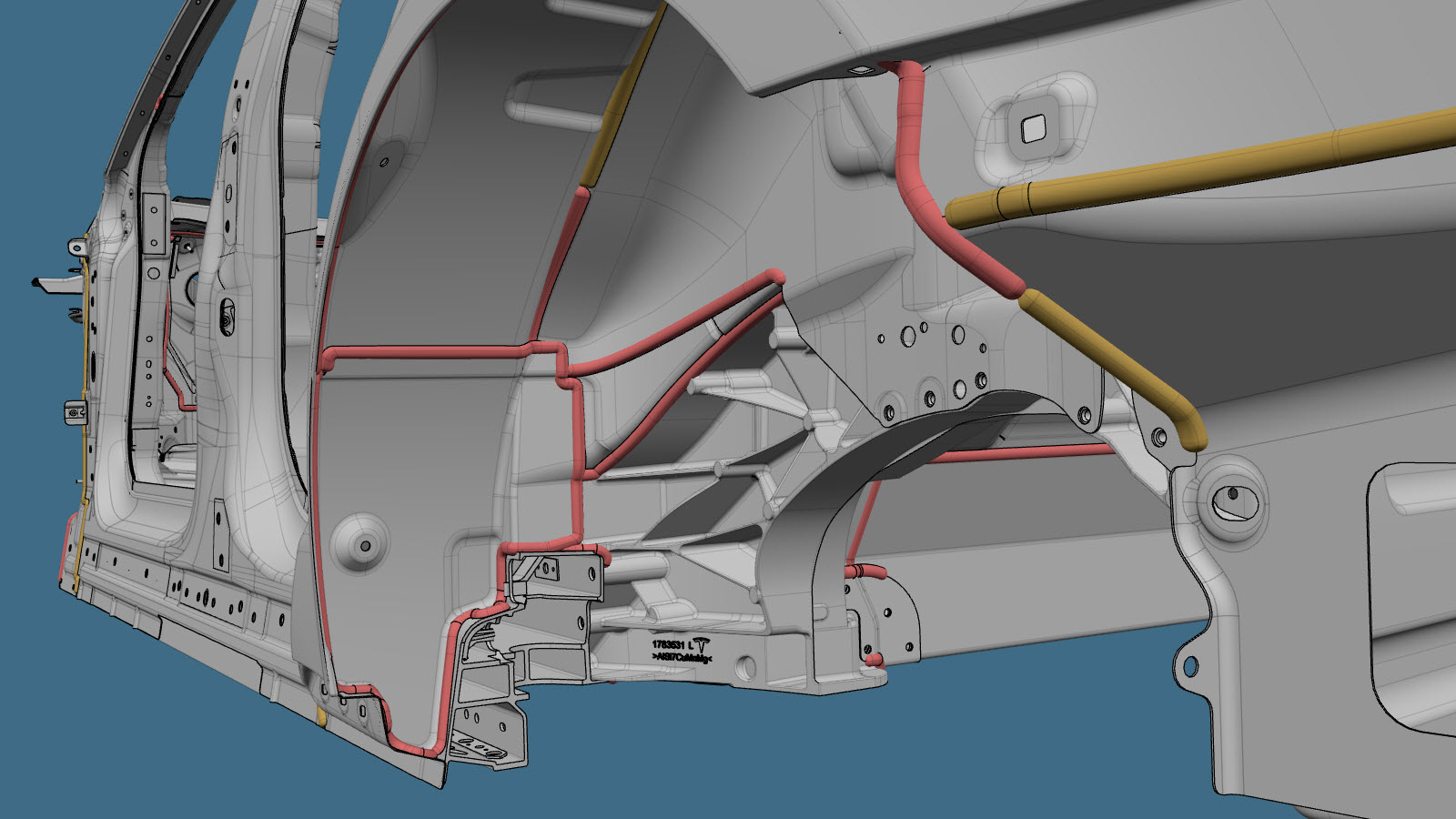

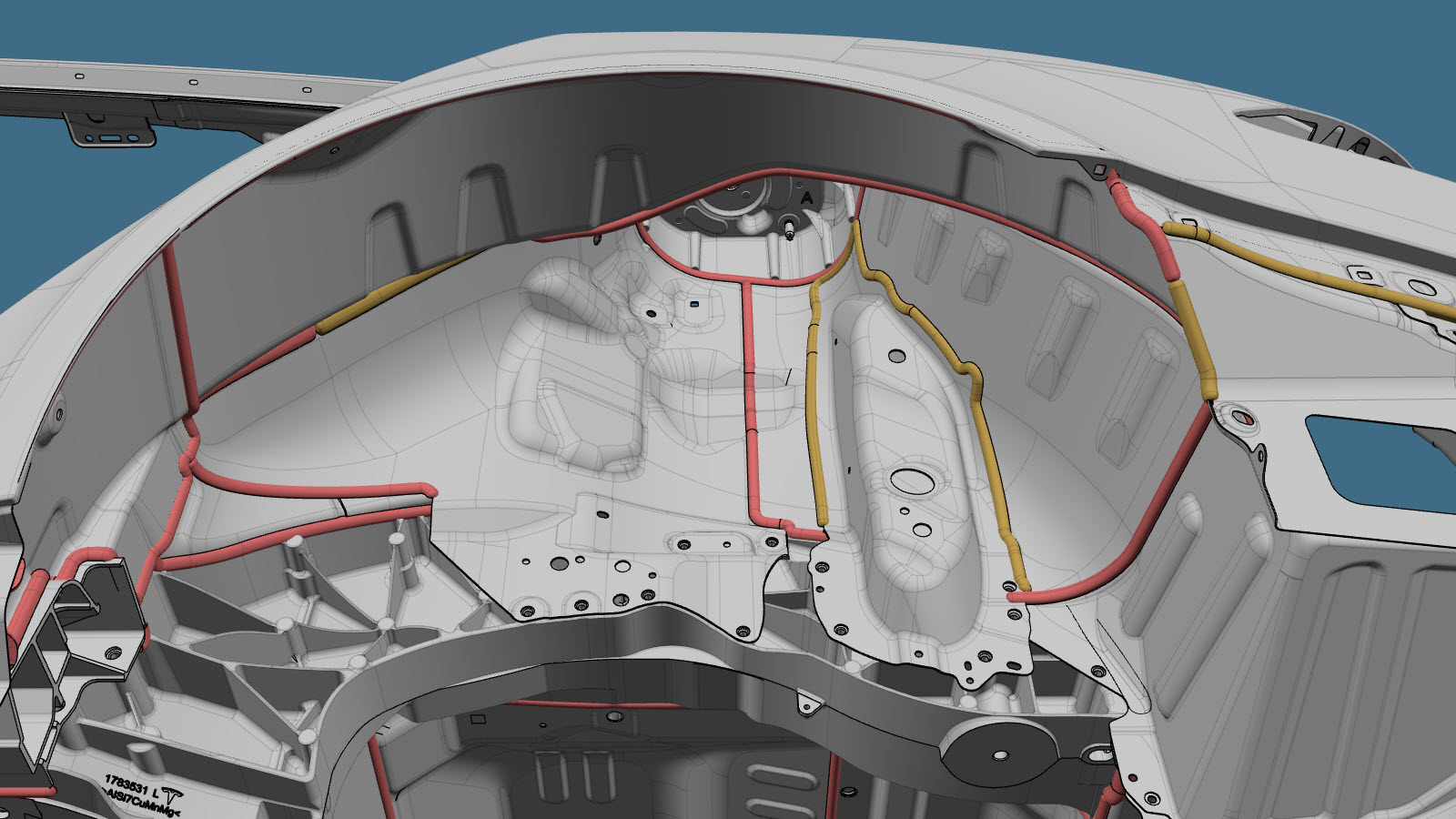

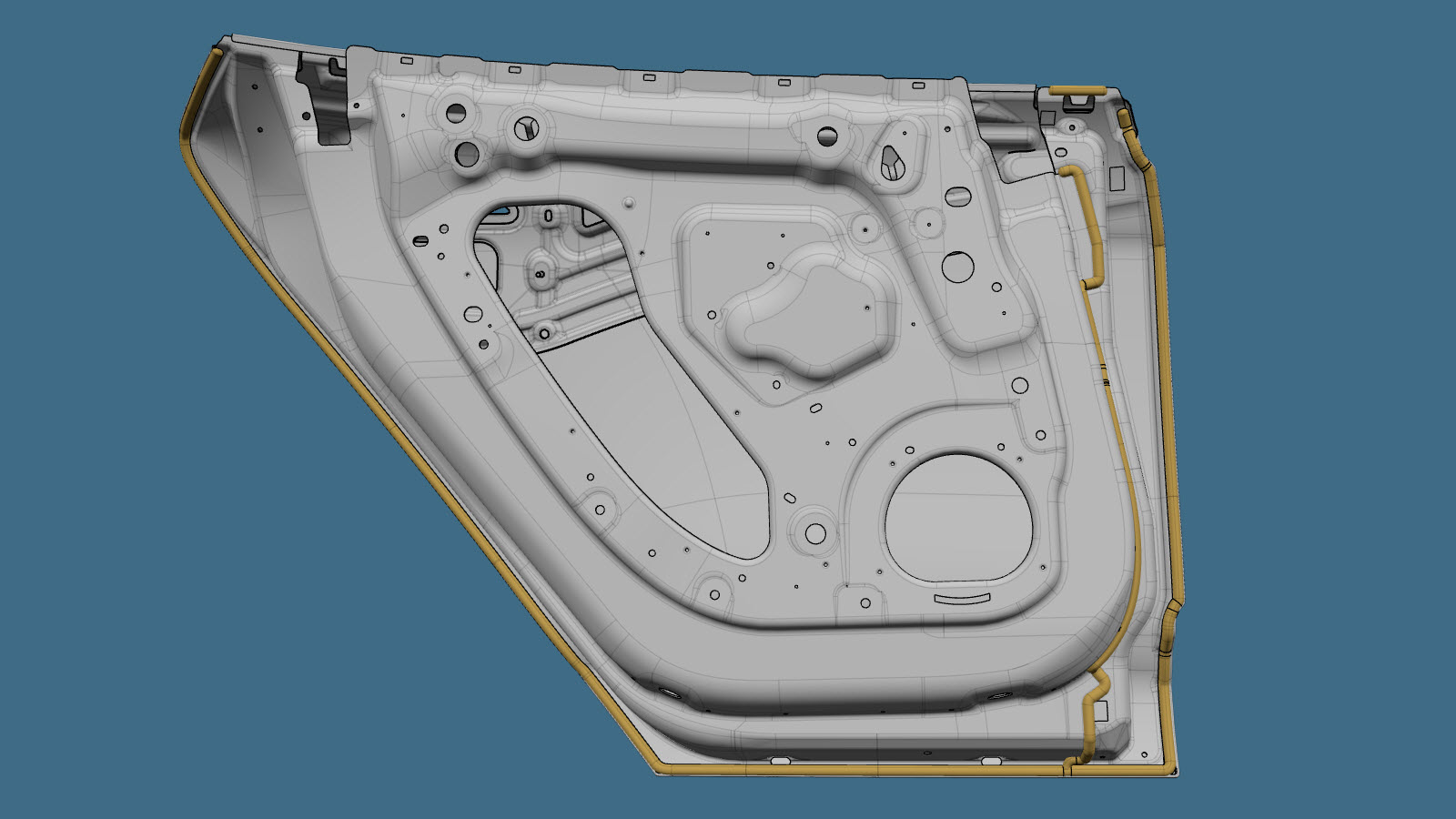

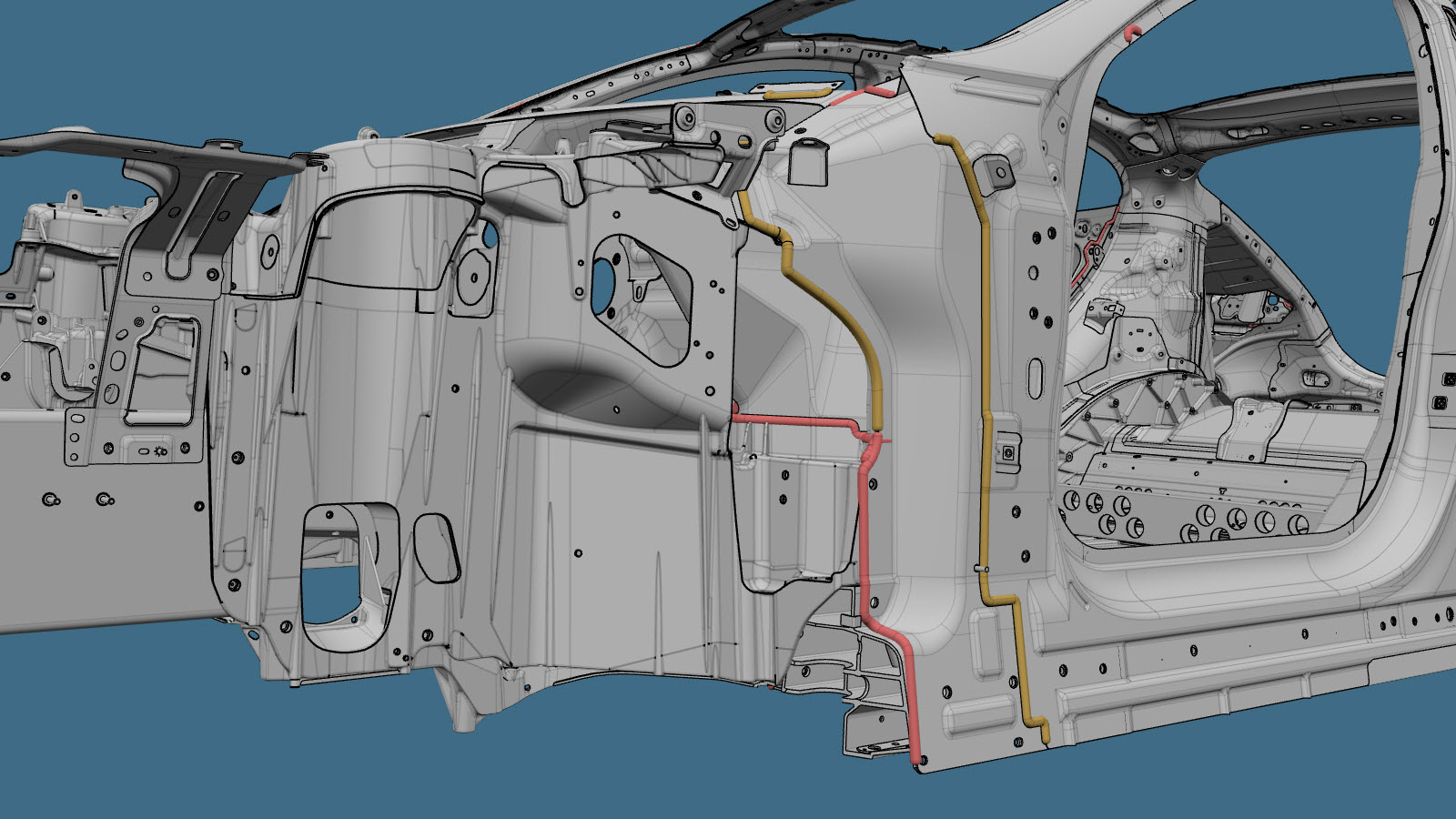

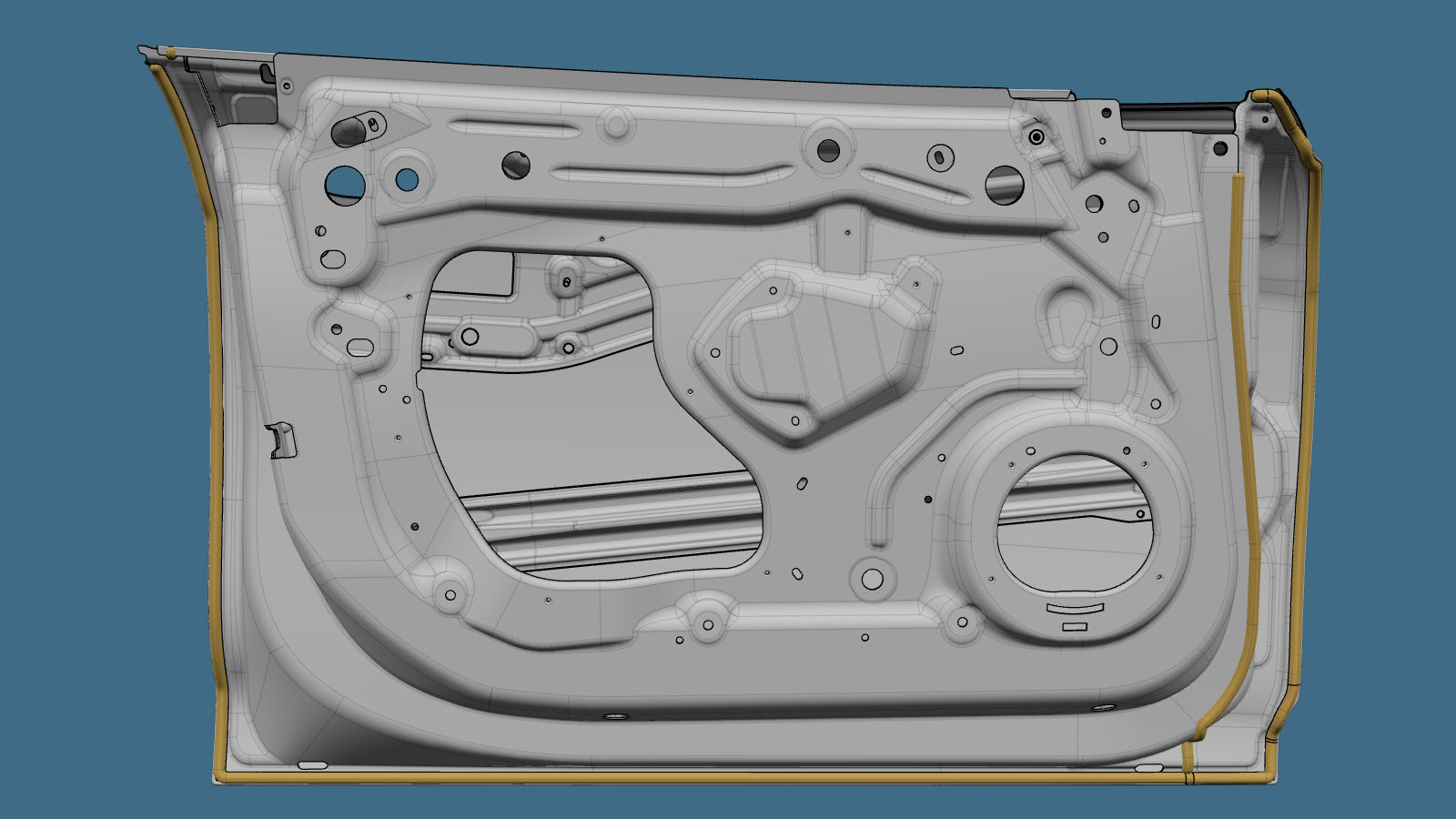

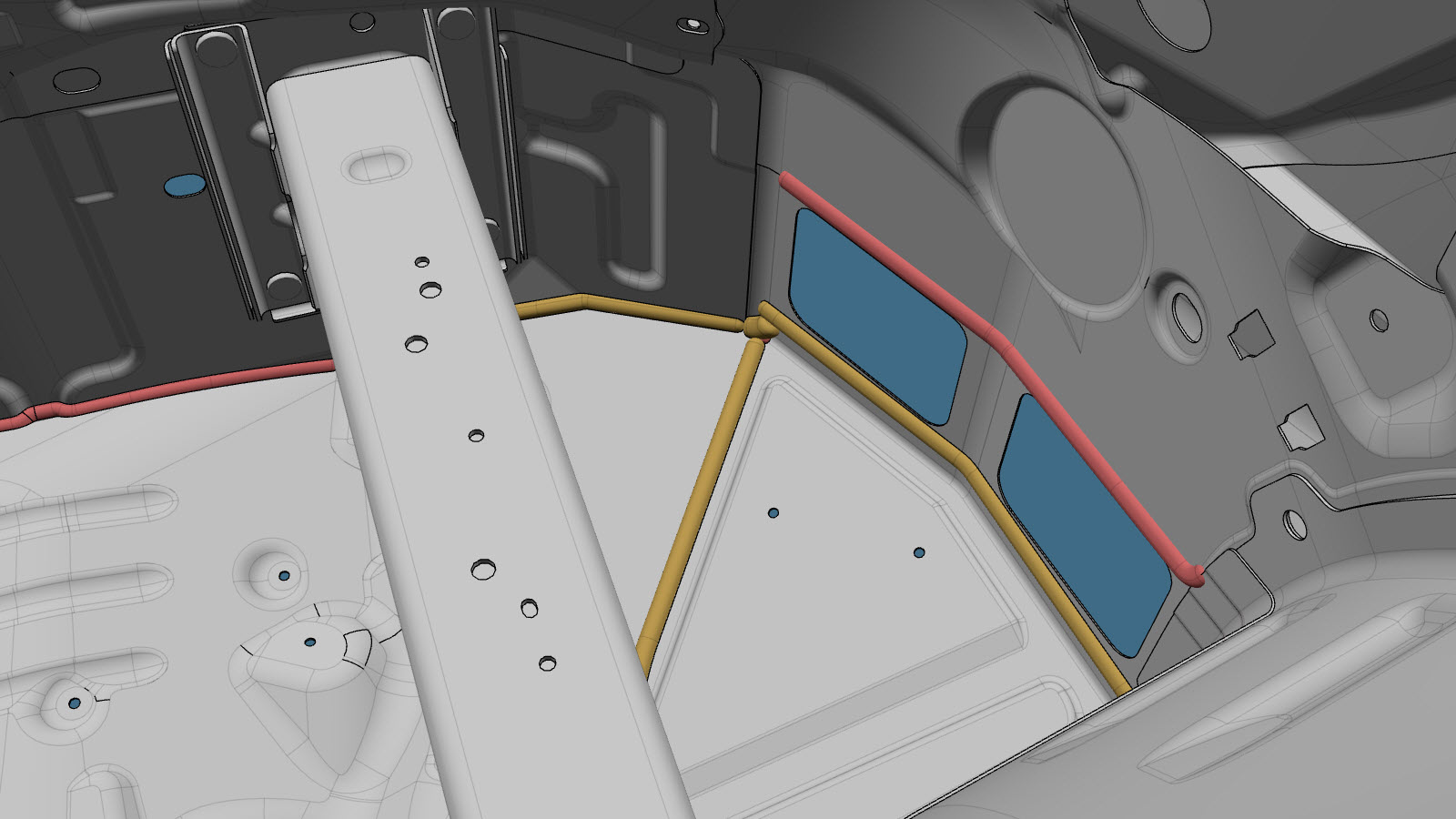

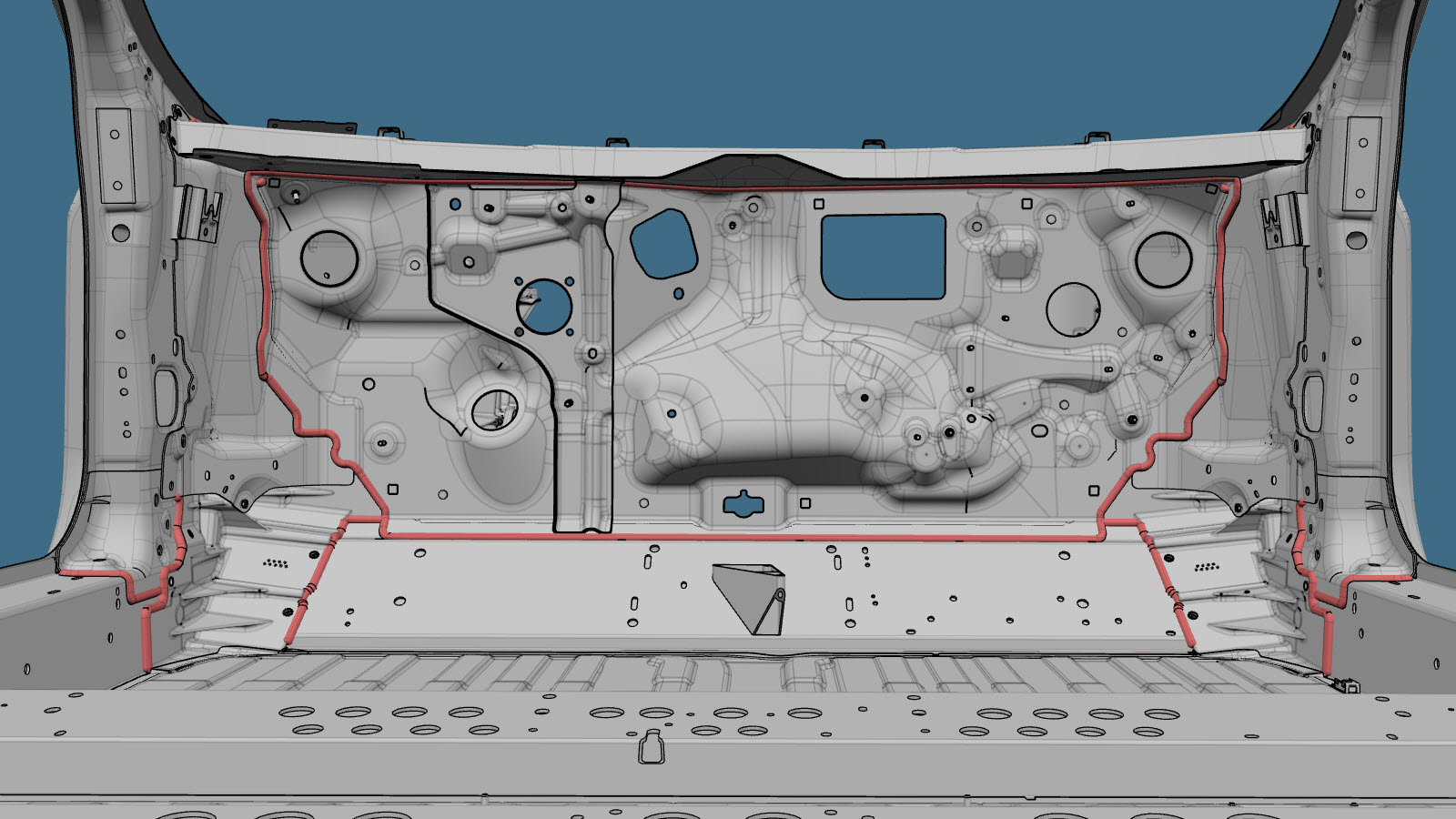

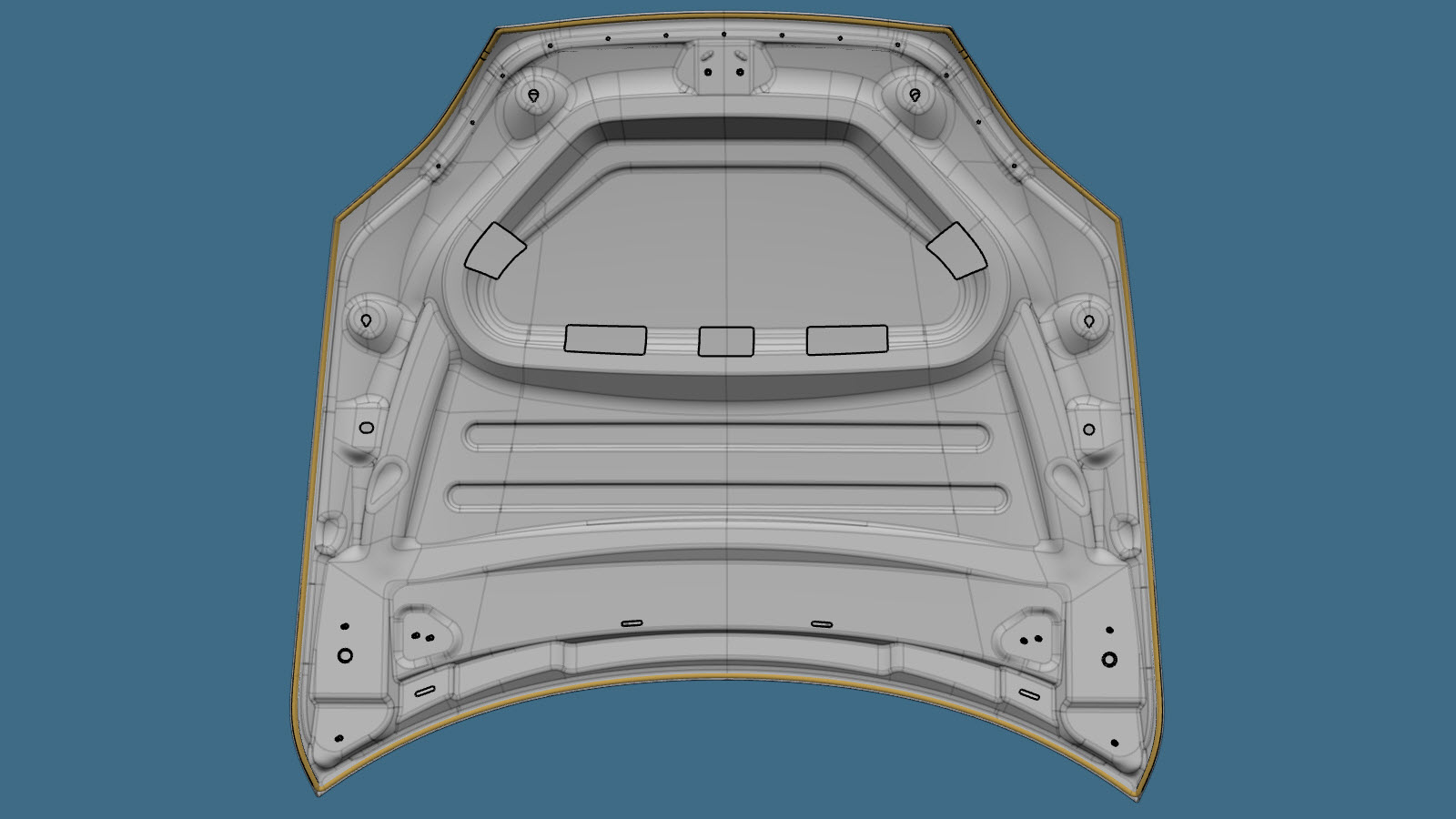

Nelle immagini seguenti sono utilizzati due colori per indicare il sigillante per giunzioni:
 | Sigillante per giunzioni applicato (in fabbrica) quando è stato prodotto il veicolo. |
 | Sigillante per giunzioni che deve essere applicato nell'area di riparazione nell'ambito della procedura di riparazione. Nota Prima di applicare il sigillante per giunzioni, consultare la sezione Applicazione del sigillante per giunzioni di Operazioni post-riparazione. Nota Quando si applica il sigillante per giunzioni in un'area che si trova tra il pacco batterie HV e il pianale, il cordone di sigillante deve avere uno spessore inferiore a 2 mm. Assicurarsi che il sigillante per giunzioni non prema sulla parte superiore del pacco batterie HV o su un pannello del pianale. Nota Non applicare il sigillante per giunzioni in modo tale che possa creare problemi di funzionamento di un componente di chiusura (portiera, cofano, vano bagagli o portellone) o con il montaggio di eventuali altri componenti nell'area di riparazione (faro, luce posteriore, cristallo del tetto). Fare riferimento a Prodotti chimici approvati per consultare l'elenco dei sigillanti per giunzioni approvati. |
Nota

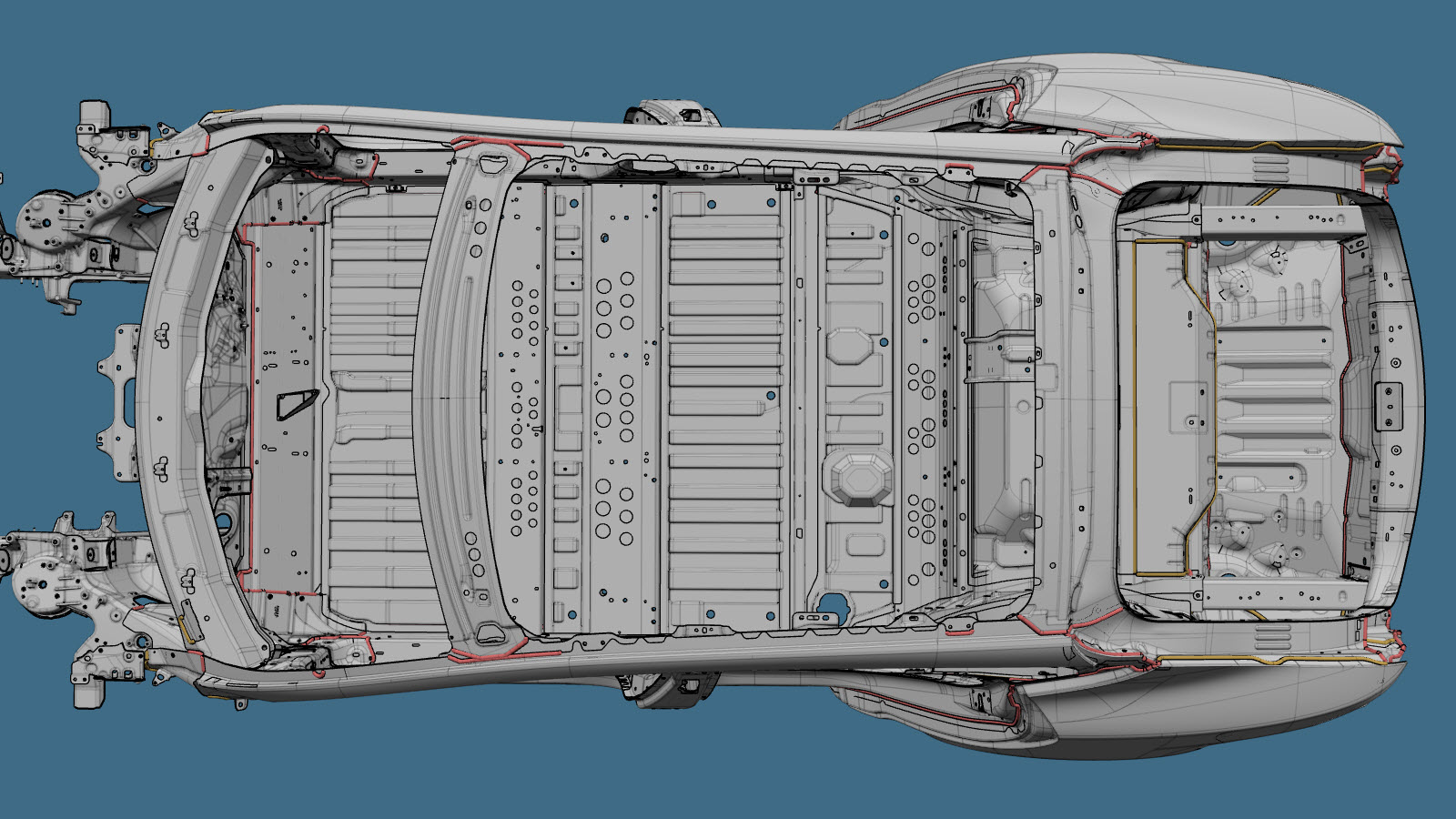

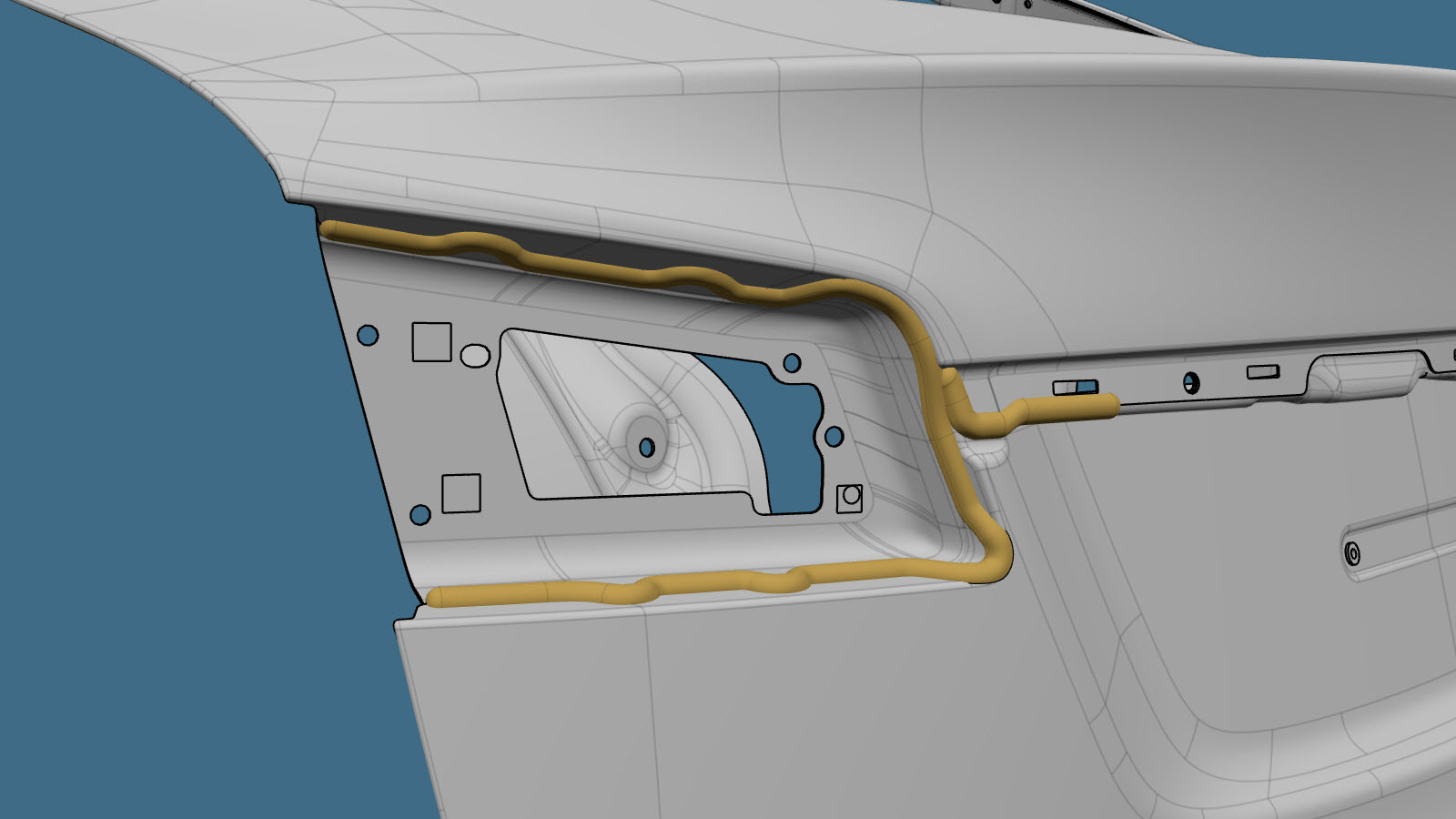

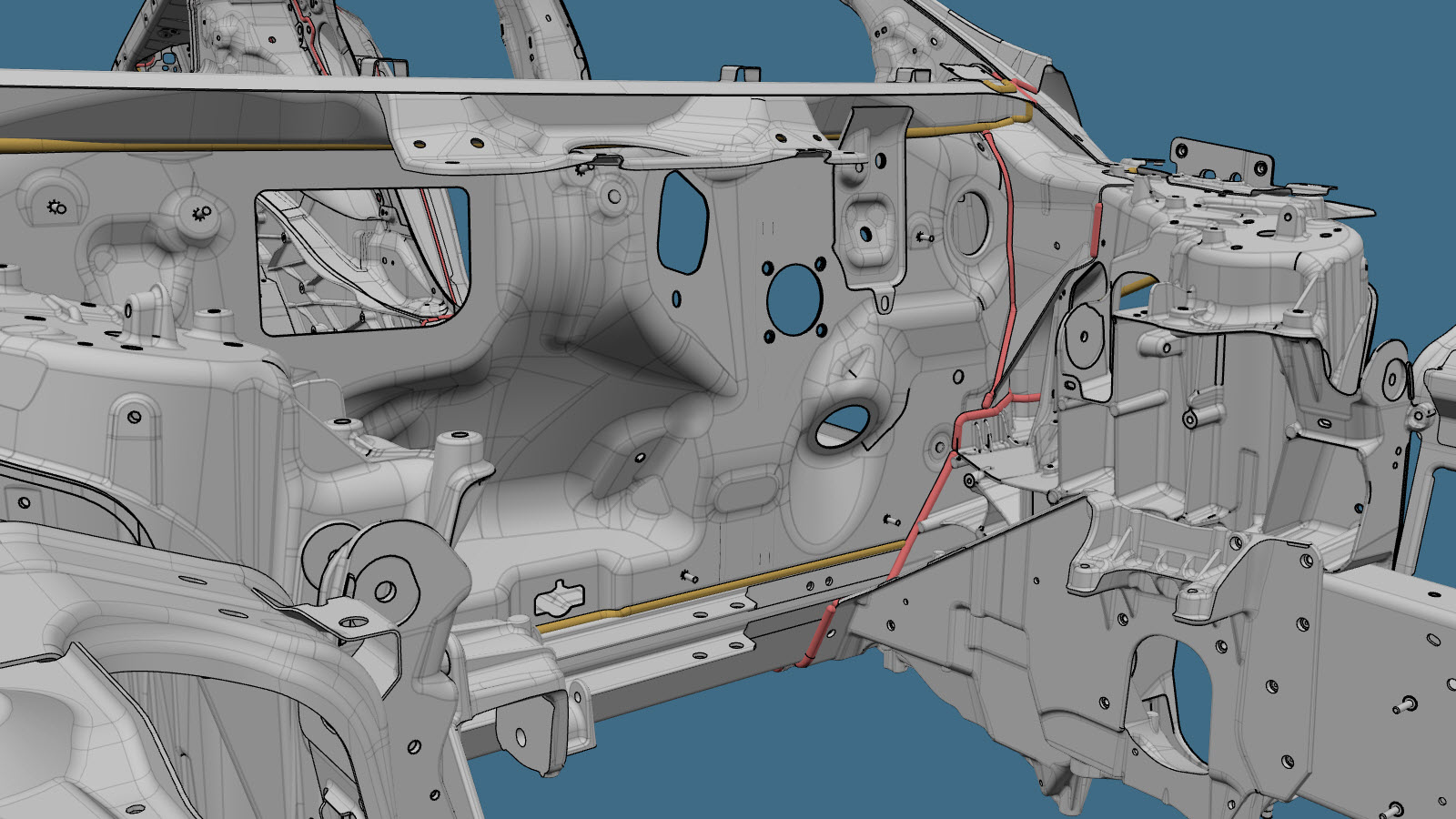

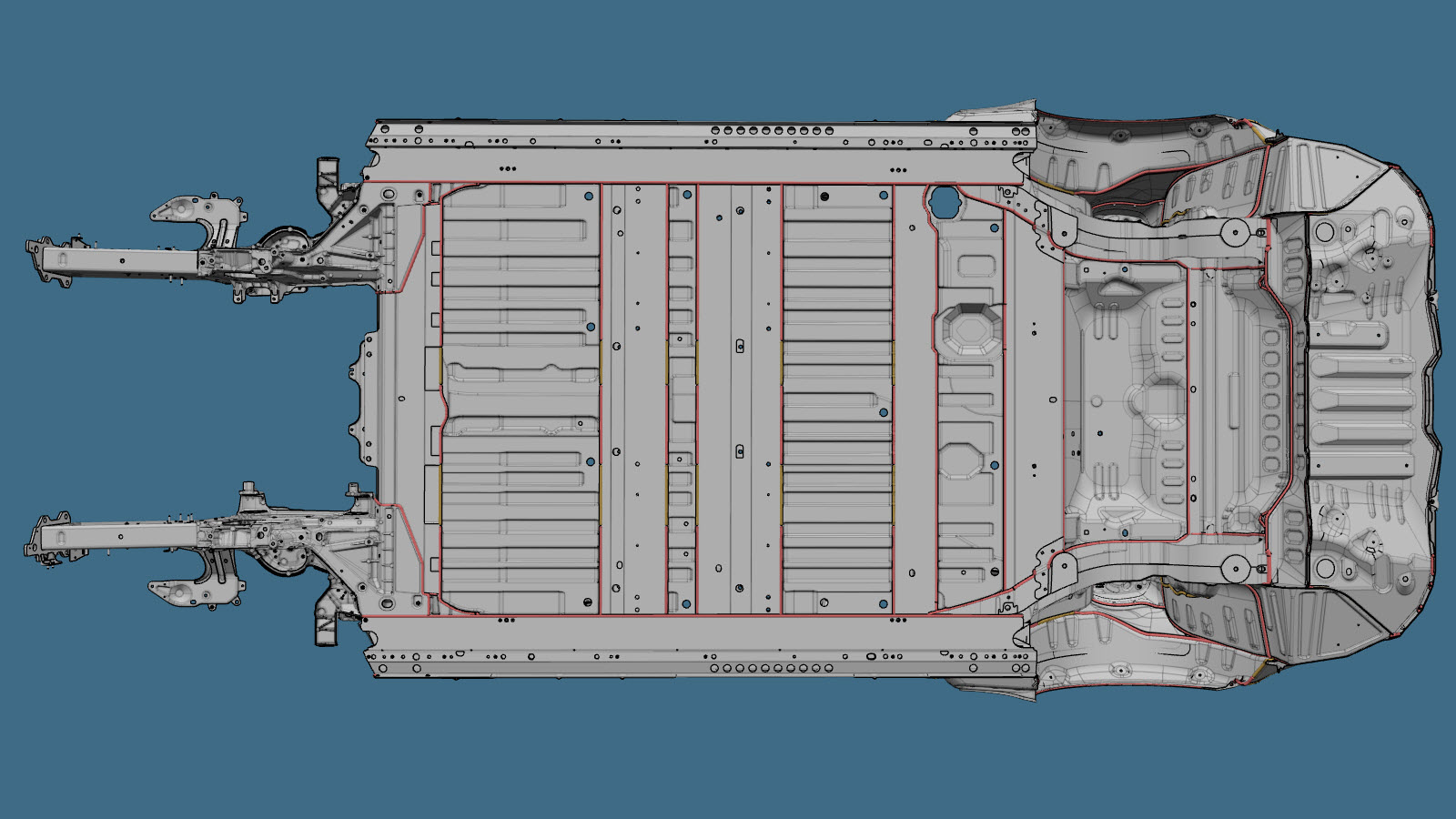

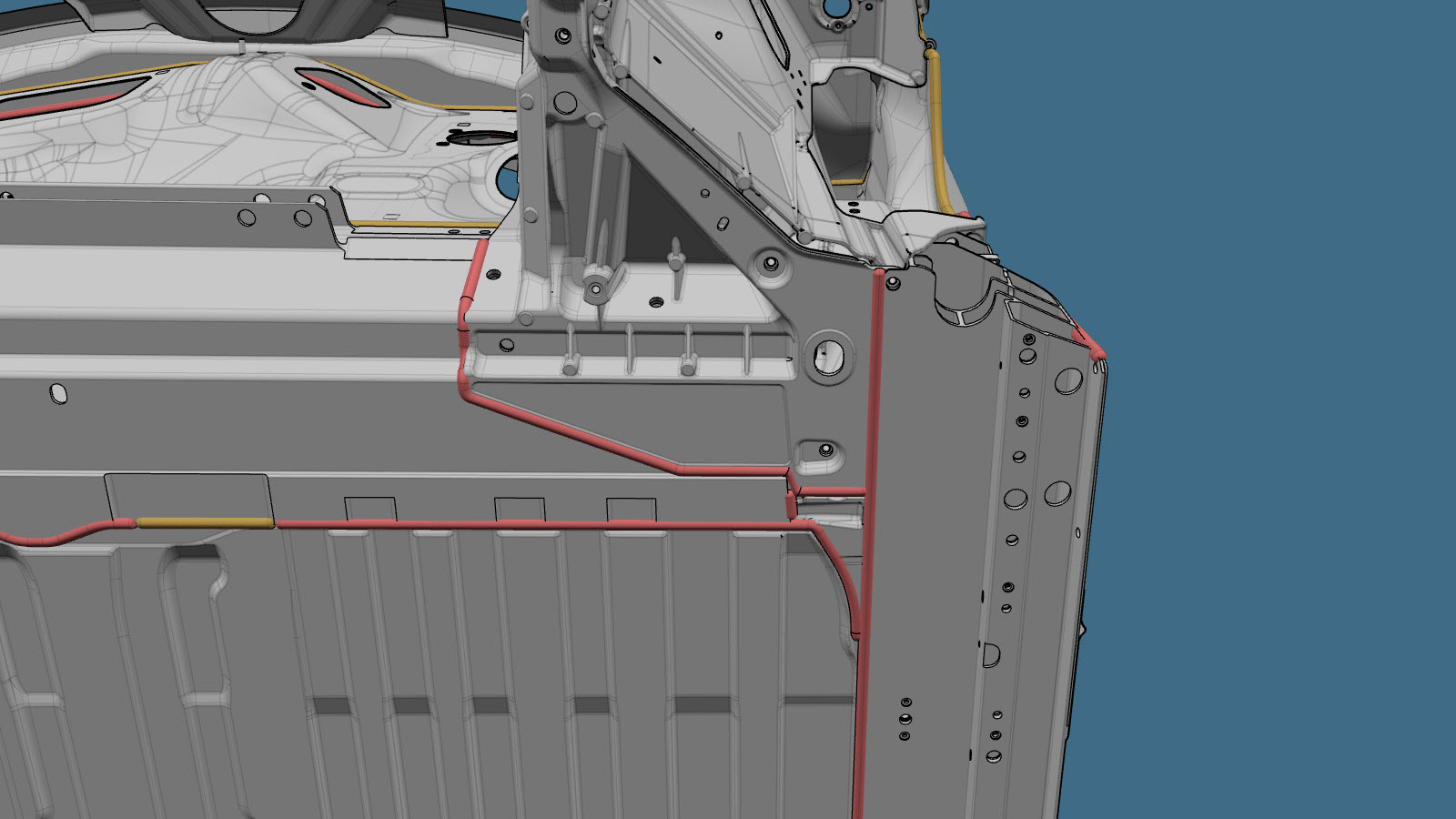

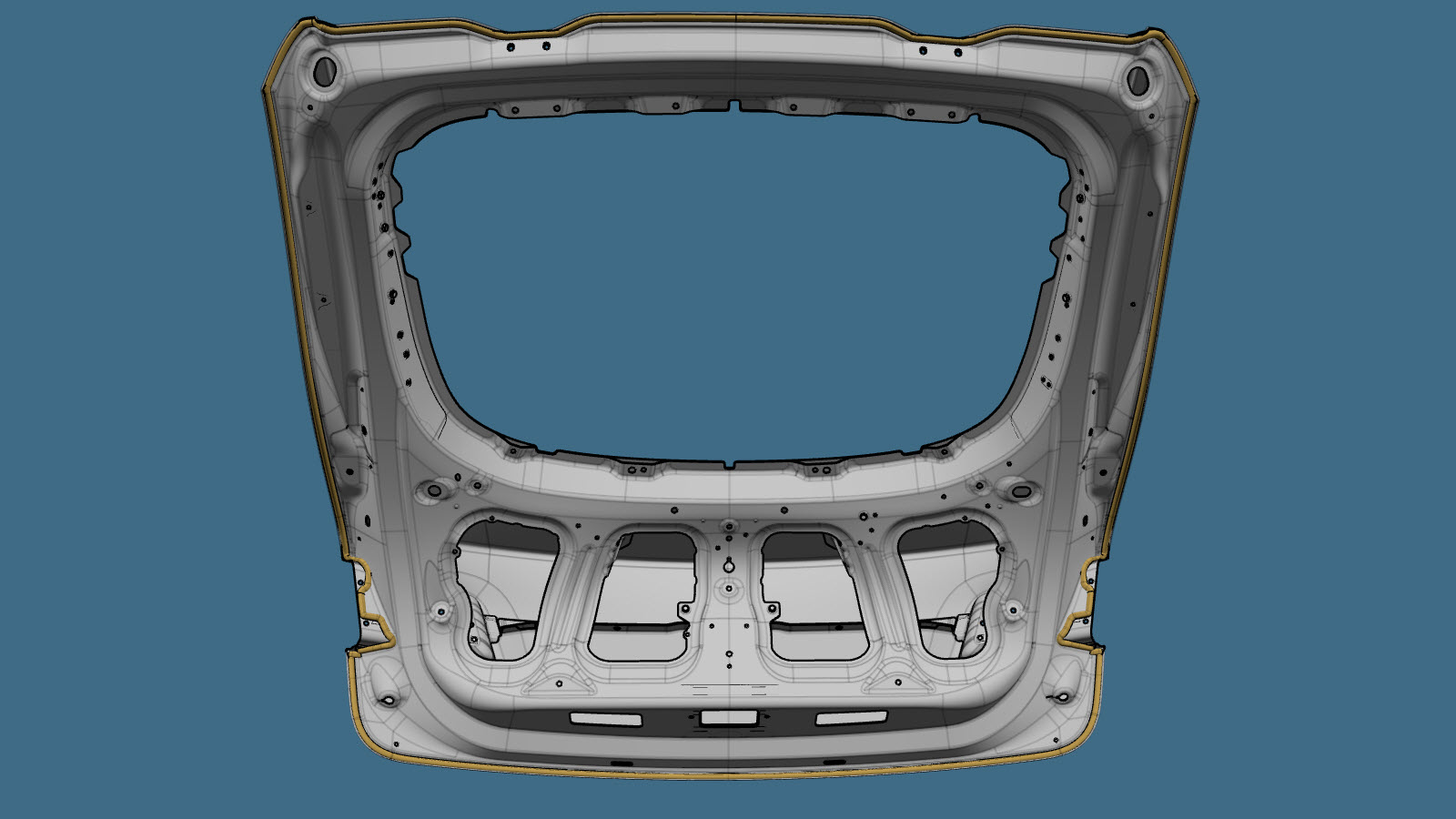

Le tracce di sigillante per giunzioni mostrate servono come riferimento per indicare le posizioni in cui applicare il sigillante, non ne raffigurano la posizione effettiva.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
