Parte esterna guida tetto
Codice modifica:
10100126102
10100126202
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | ASY - ROOF RAIL OUTER (parte esterna guida tetto) | |
| 3 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 1 | Rivetto Flow-Form S28 | |
| 5 | Rivetto Flow-Form S38 | |
| 8 | Rivetto Flow-Form S48 | |
| 3 | Rivetto Flow-Form S58 | |
| 3 | Rivetto Flow-Form S68 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere la porzione di Carrozzeria esterna (veicoli costruiti fino al 17 febbraio 2022) necessaria per esporre il componente sottostante da sostituire.
-
Rimuovere Parte esterna montante B.
-
Rimuovere Gruppo montante cerniera.
-

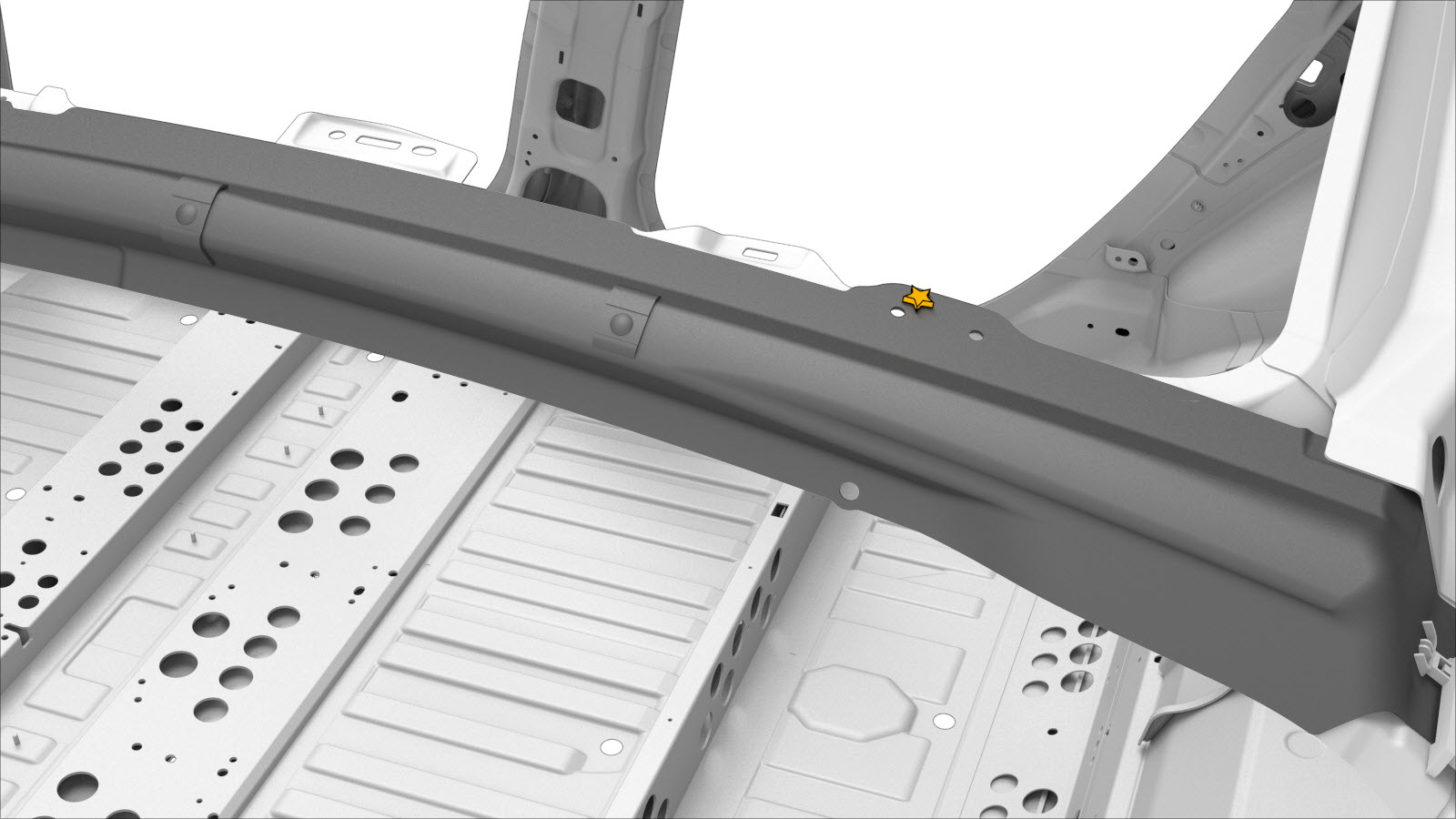

Rimuovere il componente originale.
o saldature a punti di fabbrica
o SPR di fabbrica
-
Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
-
Installare Gruppo montante cerniera.
-
Installare Parte esterna montante B.
-
Installare la porzione necessaria di Carrozzeria esterna (veicoli costruiti fino al 17 febbraio 2022) che è stata rimossa per esporre il componente da sostituire.
-
Installare i dispositivi di fissaggio come indicato.
o rivetti Flow-Form, S48o rivetti Flow-Form, S68
- A = 6 mm.
- B = 22 mm.
- C = 44 mm.
- Eseguire le eventuali operazioni post-riparazione necessarie.
