Waterfall-panel for bagasjerom (biler bygd til og med 21. mai 2024)

Korrigeringskode: 10101805902 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Deleliste

Antall Beskrivelse Bilde/merknader
1 PNL, TRUNK, RR WATERFALL, MDLS (bagasjerom Waterfall panel)
10

Kraftig konstruksjonsnagle, 6,5 mm

4

Konstruksjonsklinknagle

20

Flow Form-nagle S08

2

Bolt , SCRW HF M8-1.25x20 [10.9]ZnAl

 Tesla-delenummer 1007580-00-A.
2

Mutter , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK

 Tesla-delenummer 1006628-01-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern .
  2. Fjern .
  3. Fjern .
  4. Fjern .
  5. Fjern .
  6. Fjern .
  7. Fjern .

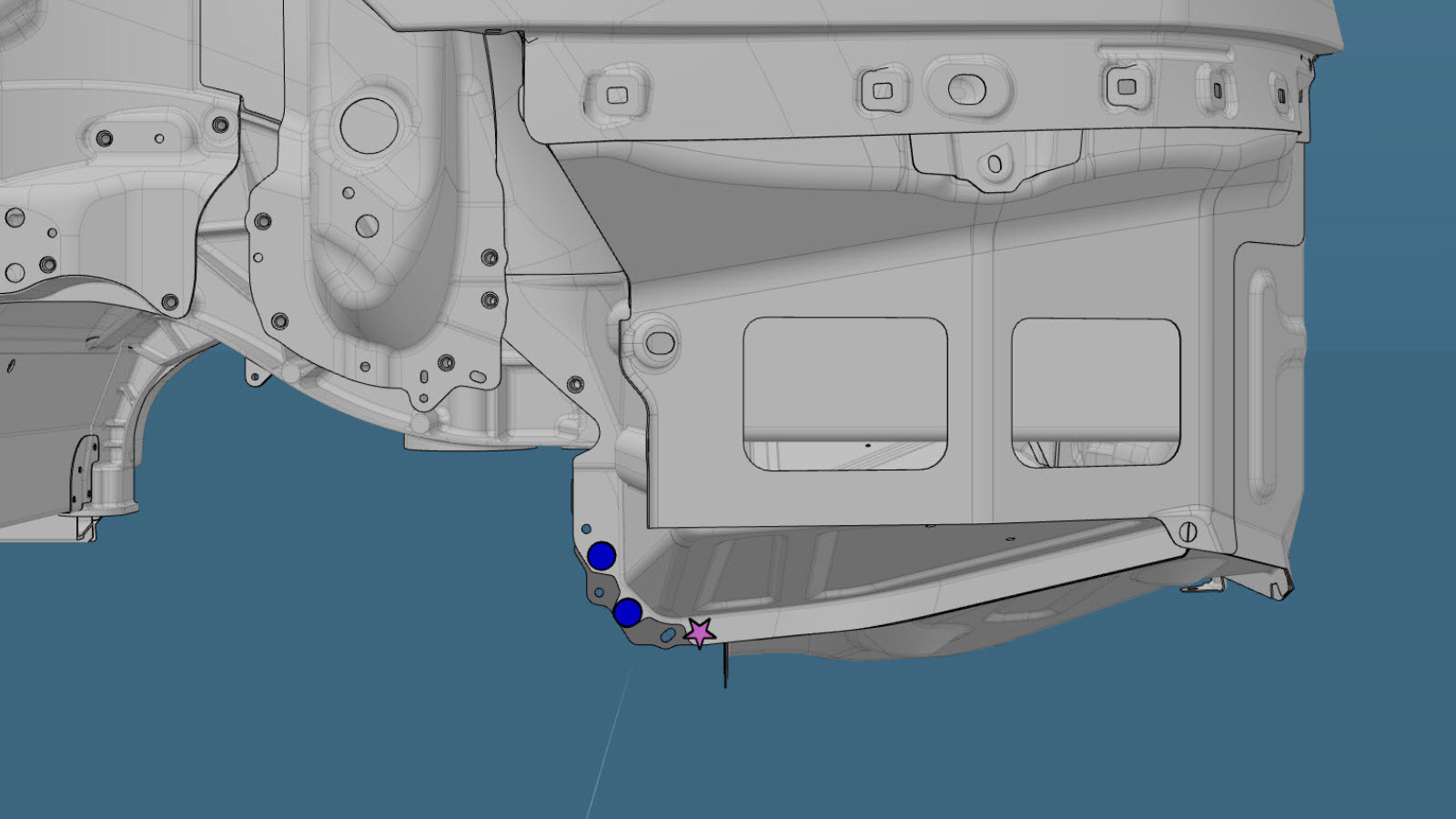

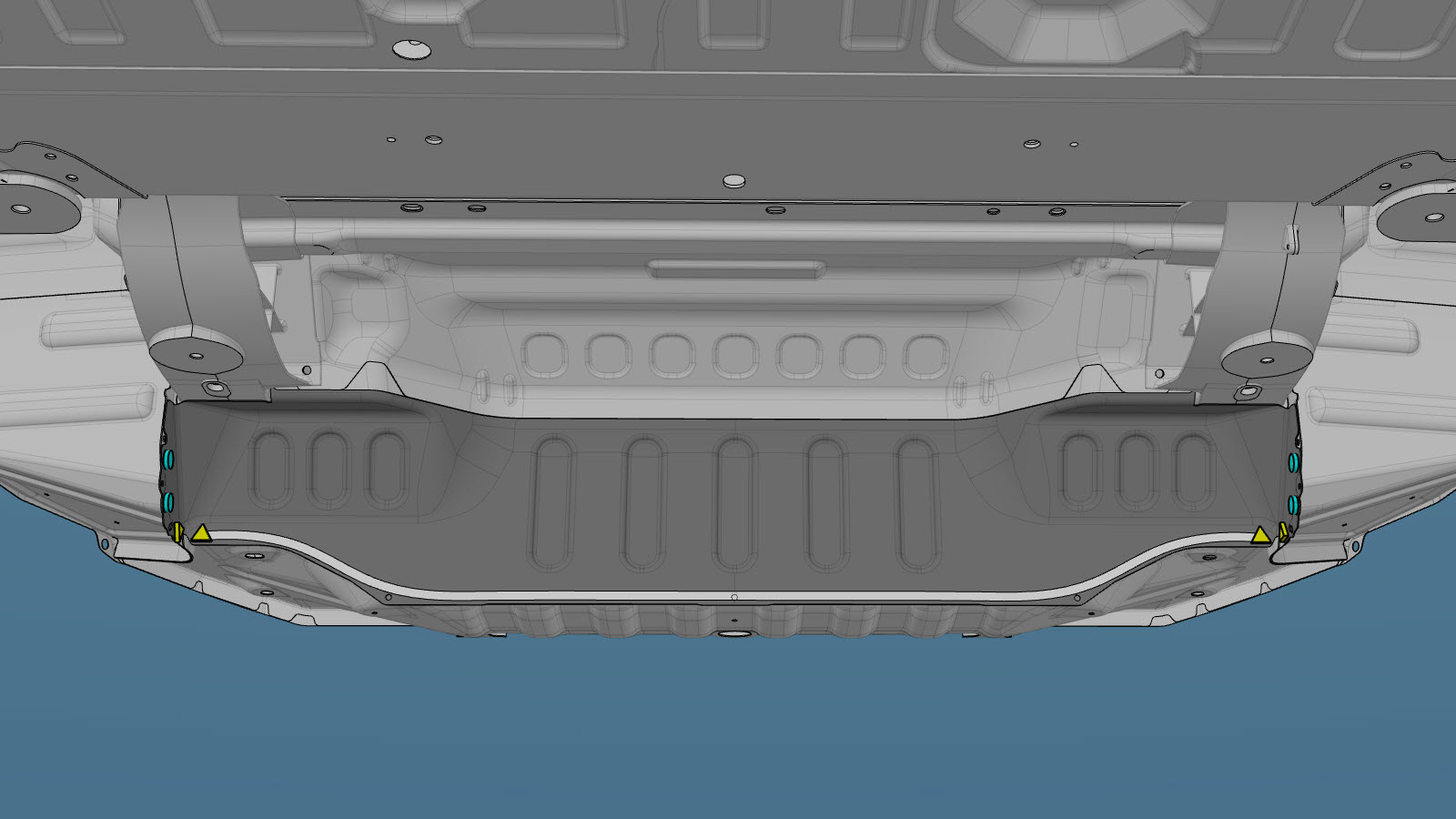

  8. Fjern den opprinnelige komponenten.

    eller Fabrikkpunktsveisinger

    eller Fabrikkonstruksjonsnagler

    BOM

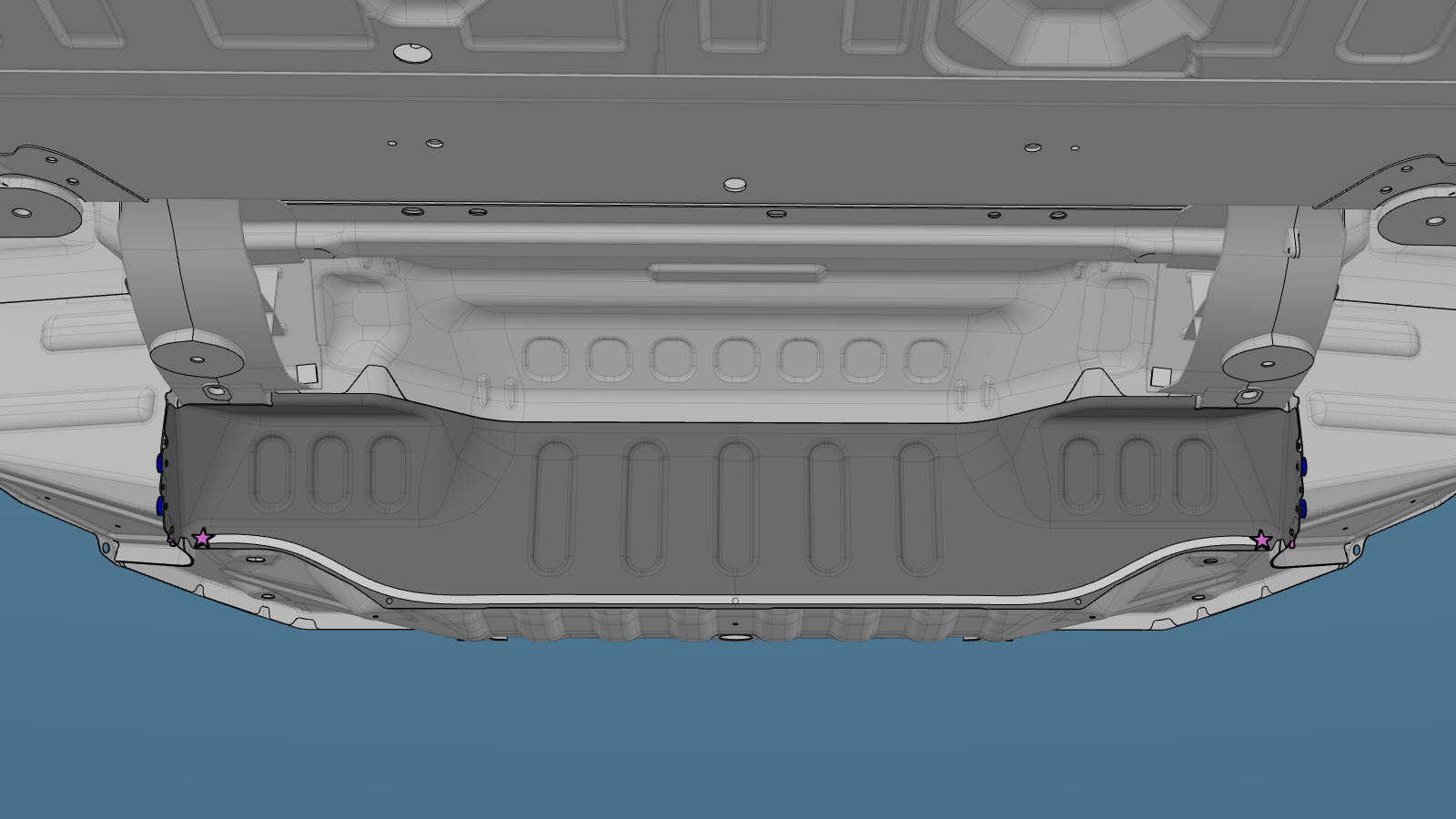

  9. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut. Fest dette stedet kun med konstruksjonslim.

    eller Kraftige konstruksjonsnagler, 6,5 mm

    eller Konstruksjonsklinknagler, 6,5 mm

    eller Flow Form-nagler, S08

    eller Bolter

    Mutter

  10. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  11. Monter den nye komponenten eller komponentene.
    Stram til boltene til 25 Nm.
  12. Utfør nødvendige operasjoner etter reparasjon.
  13. Monter .
  14. Monter .
  15. Monter .
  16. Monter .
  17. Monter .
  18. Monter .
  19. Monter .
