Fotbrett-enhet
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for reparasjoner etter kollisjoner og bruk egnet PVU (personlig verneutstyr) før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | ASY, TOEBOARD WITH SUPPORT BKT (fotbrett-enhet) |
|
| 1 | Fotbrett NVH-ledeplate – venstre | Tesla-delenummer 1622950-00-A.
|
| 1 | Fotbrett NVH-ledeplate – høyre | Tesla-delenummer 1622951-00-A.
|
| 9 |
Nagle, 4,8 mm
|
|
| 2 |
Kraftige konstruksjonsklinknagler, 6,5 mm
|
|
| 4 |
Forsenket nagle, 4,8 mm lang
|
|
| 4 |
Forsenket nagle, 4,8 mm kort
|
|
| 3 |
Bolt, Torx-hode
, M8x34 |
Tesla-delenummer 1022448-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern Støtdempertårn-enhet (foran).
-
Fjern den opprinnelige komponenten.
eller
SPR-er fra fabrikk
eller
Fabrikkpunktsveisinger
eller
RIVTAC
eller
Fabrikkonstruksjonsnagler
eller Bolt, Torx-hode
-

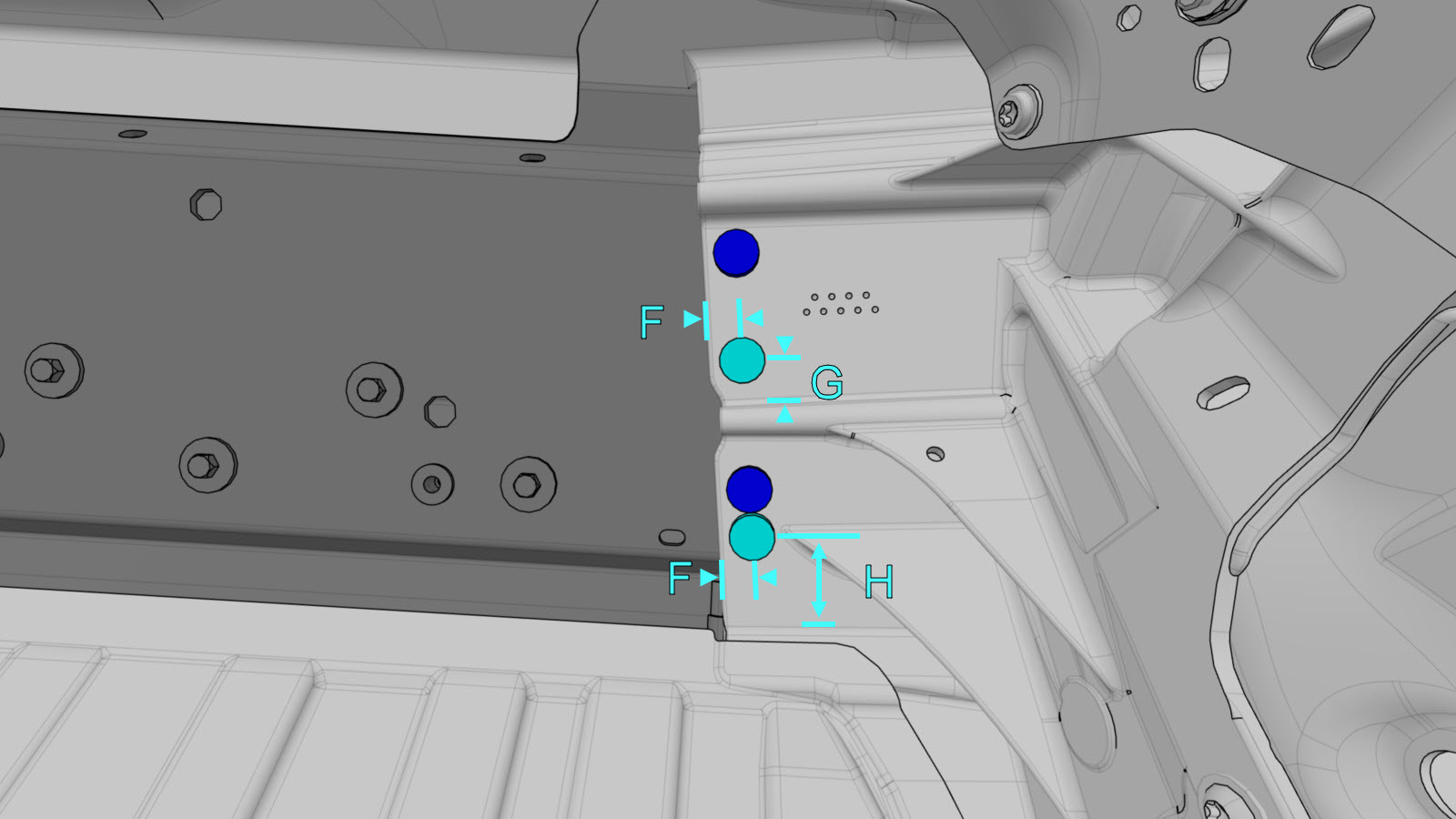

Klargjør for montering.
eller Nagler, 4,8 mm
- A = 14 mm.
- B = 234 mm.
eller Kraftige konstruksjonsklinknagler, 6,5 mm
eller Forsenkede konstruksjonsnagler, 4,8 mm lange
eller Nagler, 4,8 mm
eller Forsenkede nagler, 4,8 mm korte
eller
Aluminiumpluggsveisinger
eller Bolt, Torx-hode
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter NVH-ledeplate i fotbrett-enhet.
-
Monter den nye komponenten eller komponentene.
Stram til boltene til 30 Nm.
-
Monter Støtdempertårn-enhet (foran).
-
Monter Brakett for panserhengsel.
-
Utfør GMA-sveising.
eller Aluminiumpluggsveisinger
ADVARSELHvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.ADVARSELFor å opprettholde kjøretøysikkerheten må du kun bruke den godkjente sveisetråden og et godkjent GMA-sveiseapparat som er angitt i dette dokumentet når du utfører GMA-sveising på Tesla-biler. Se Godkjente GMA-sveiseapparater (Gas Metal Arc) og -sveisetråd for informasjon om godkjente GMA-sveiseapparater og sveisetråd.ADVARSELIkke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.MerkFør GMA-sveising bør det gjennomføres en testsveising med materiale av samme dimensjon og type for å sikre at innstillingene til sveiseutstyret gir en tilfredsstillende skjøt.
- Utfør nødvendige operasjoner etter reparasjon.
