Steder for påføring av tetning
Dette viser steder der tetning ble påført da bilen ble bygd, og der tetning skal påføres ved reparasjon av bilen.

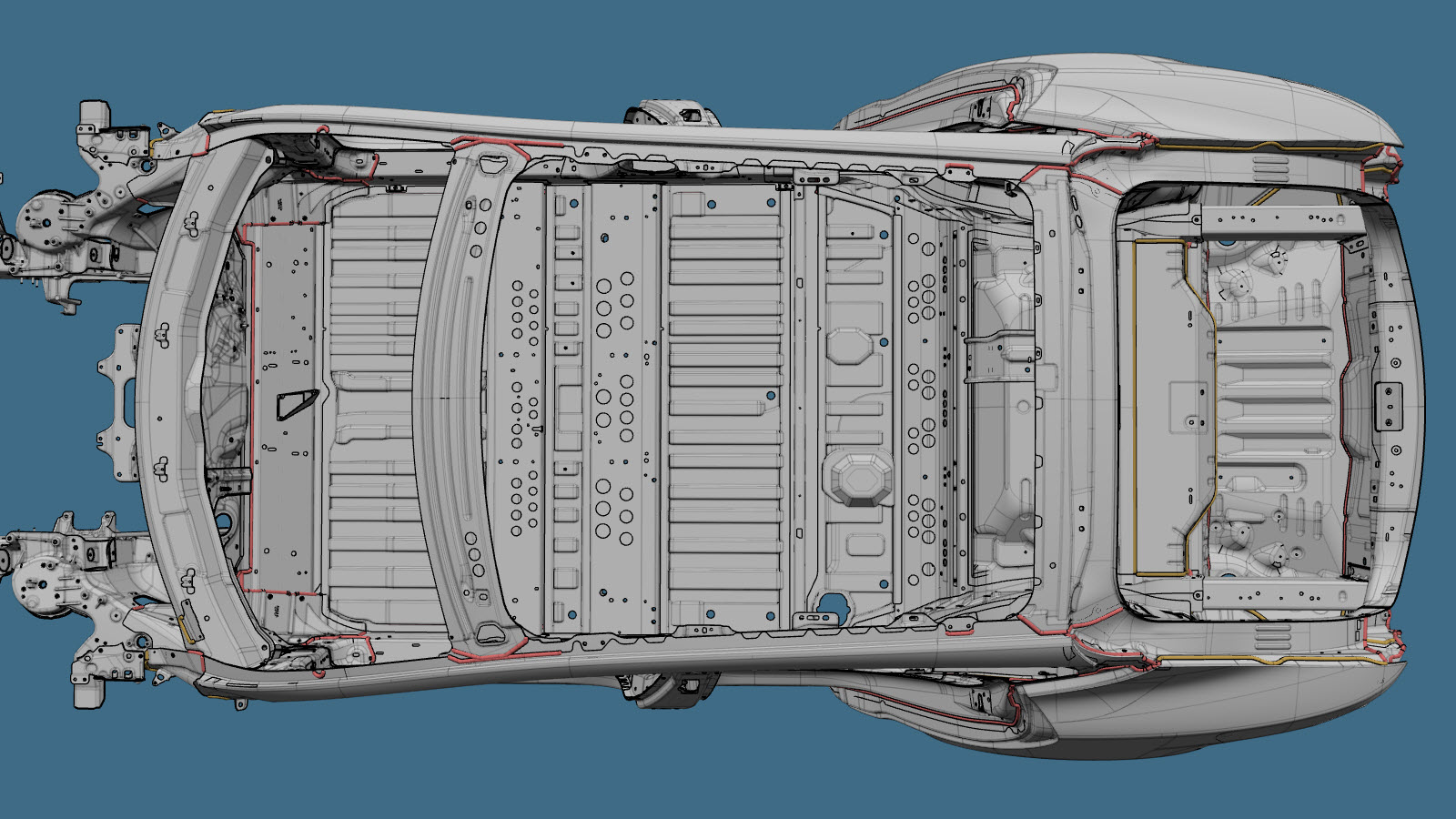

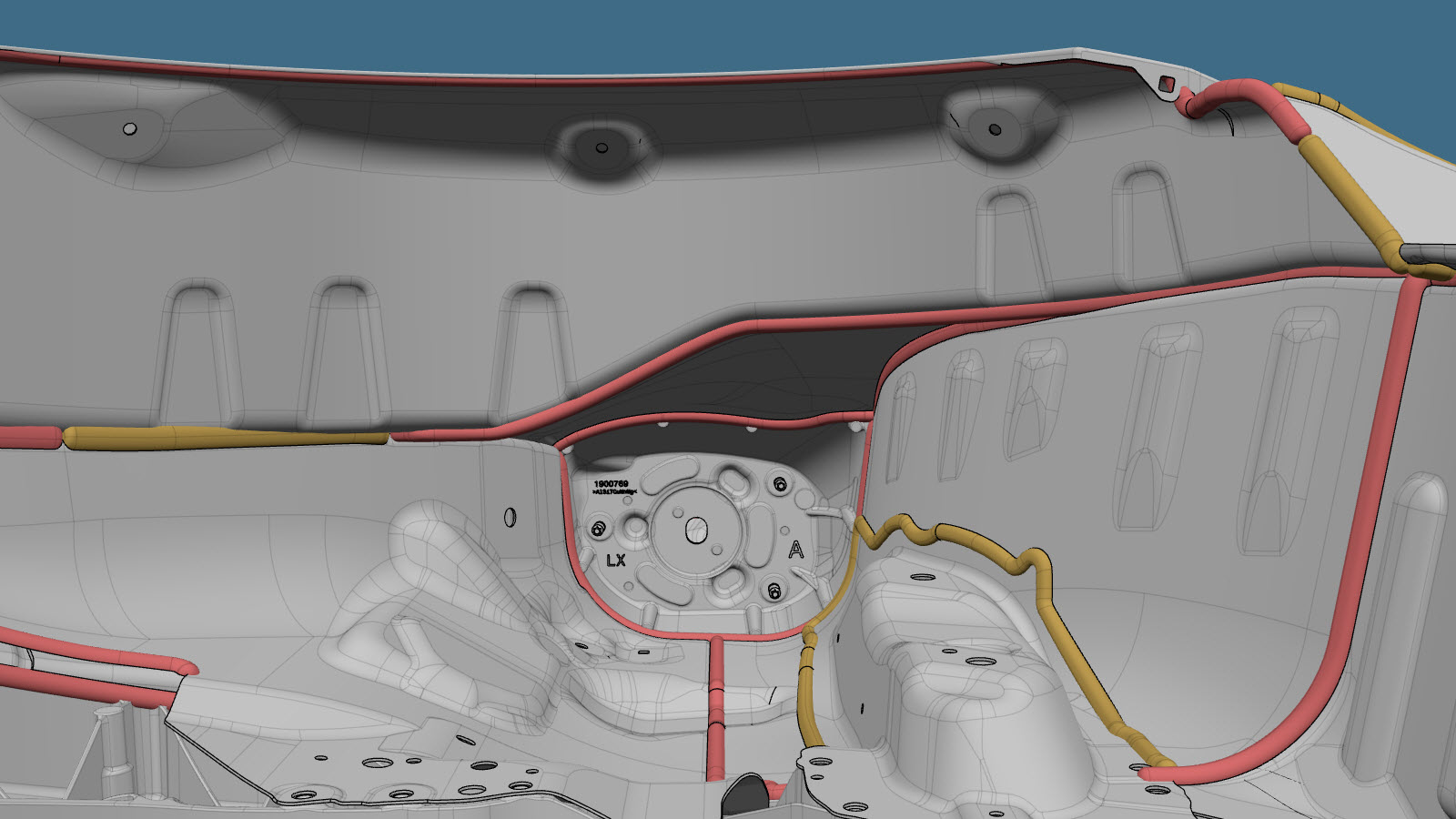

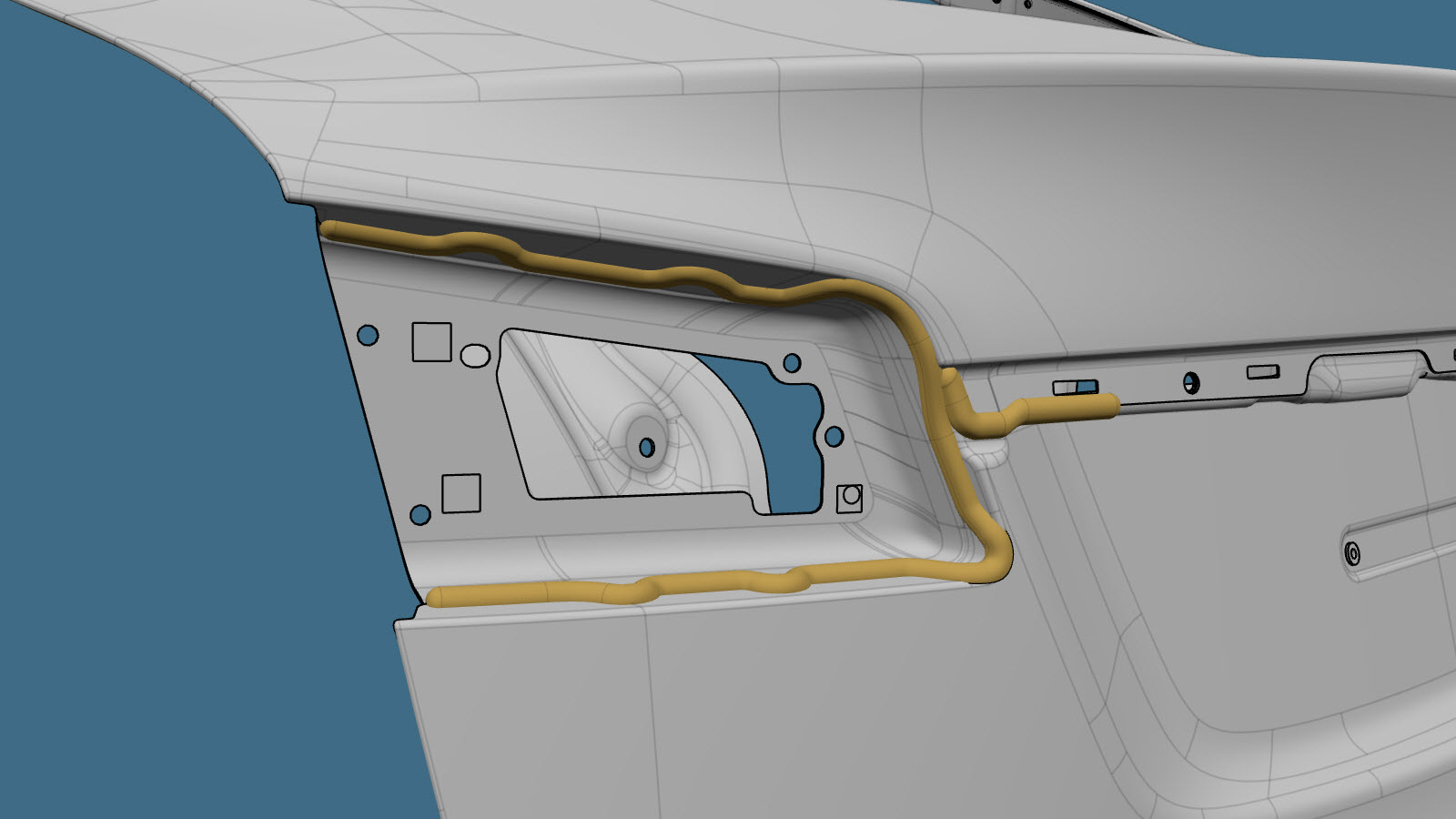

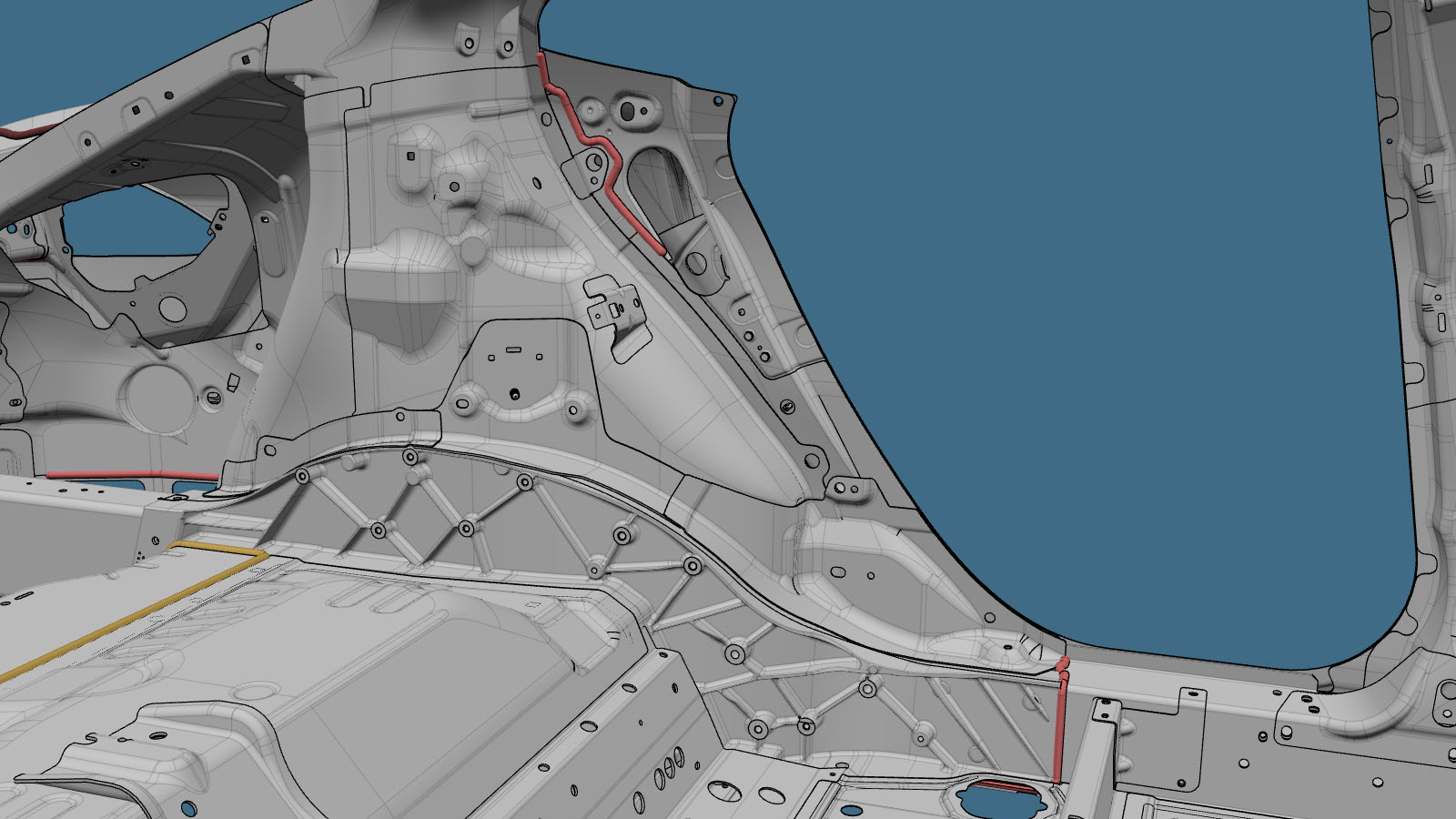

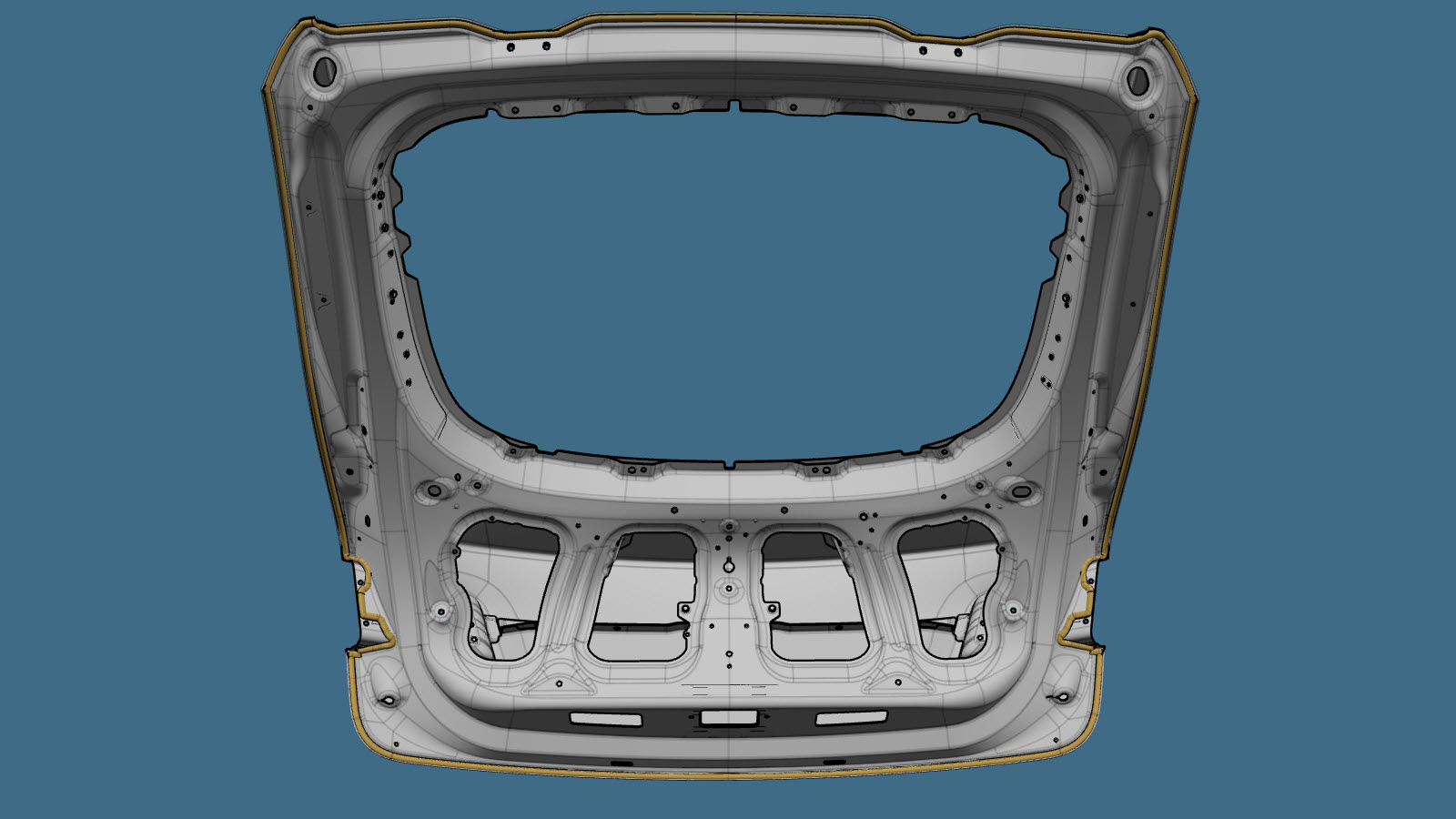

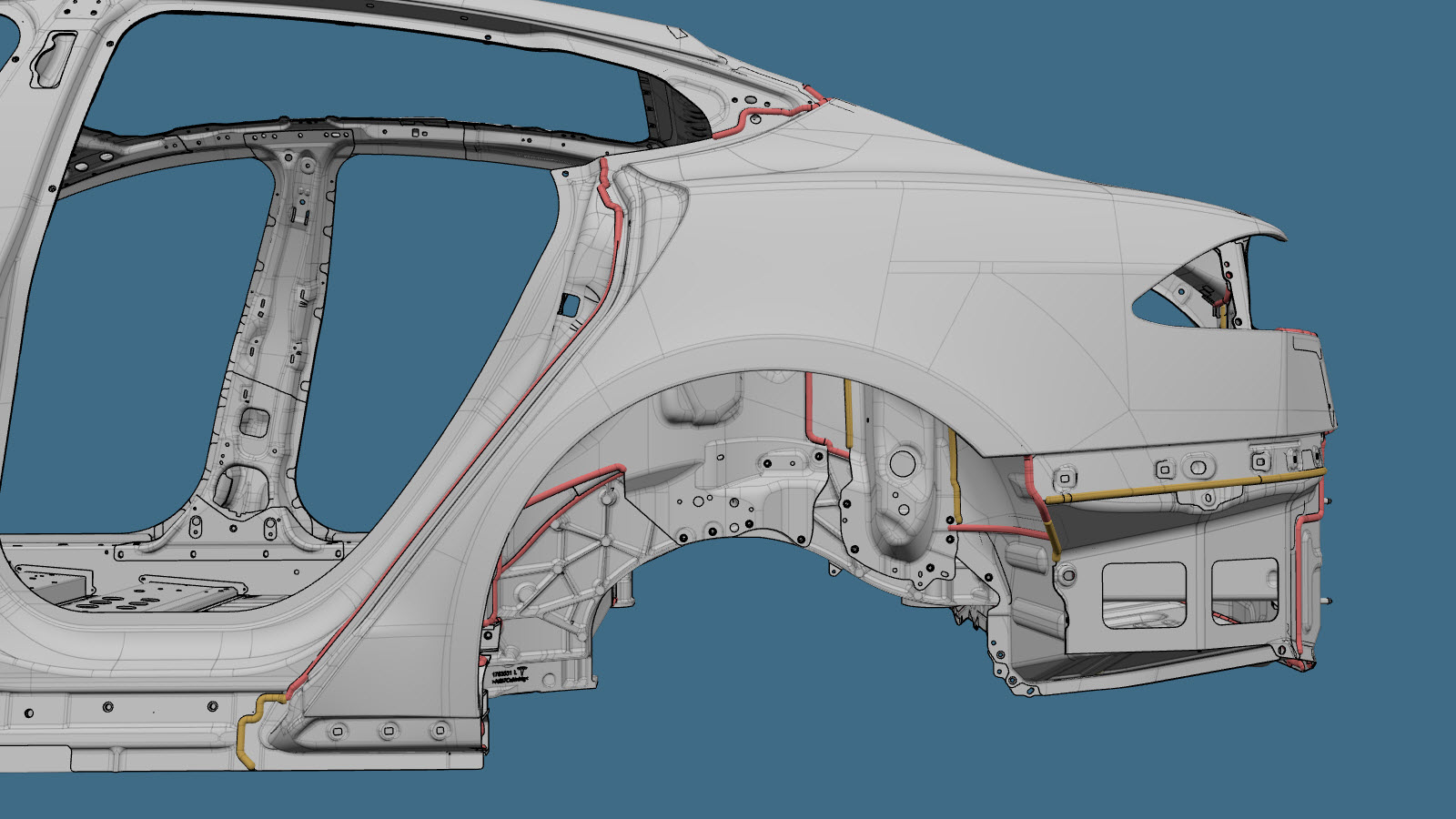

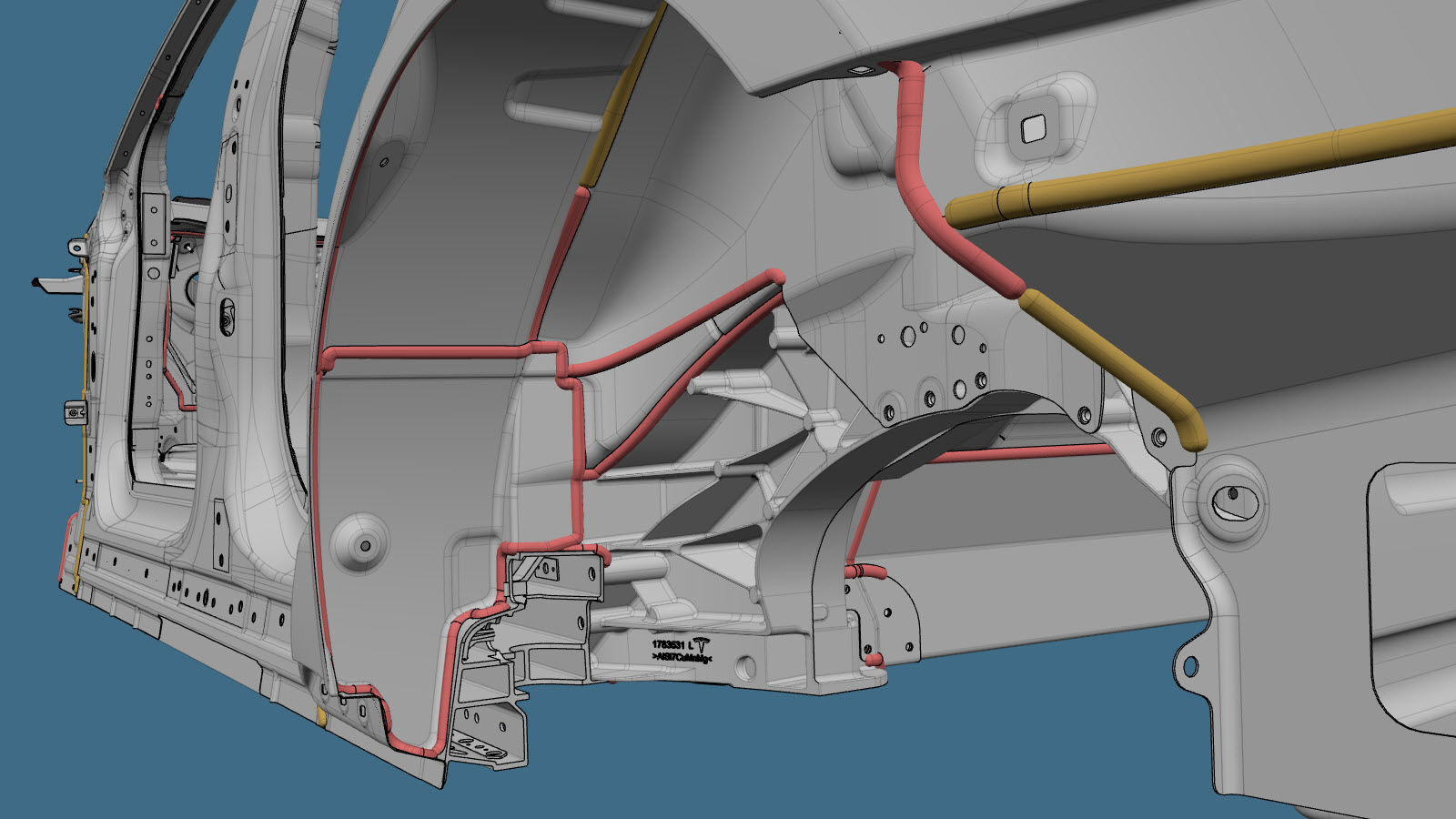

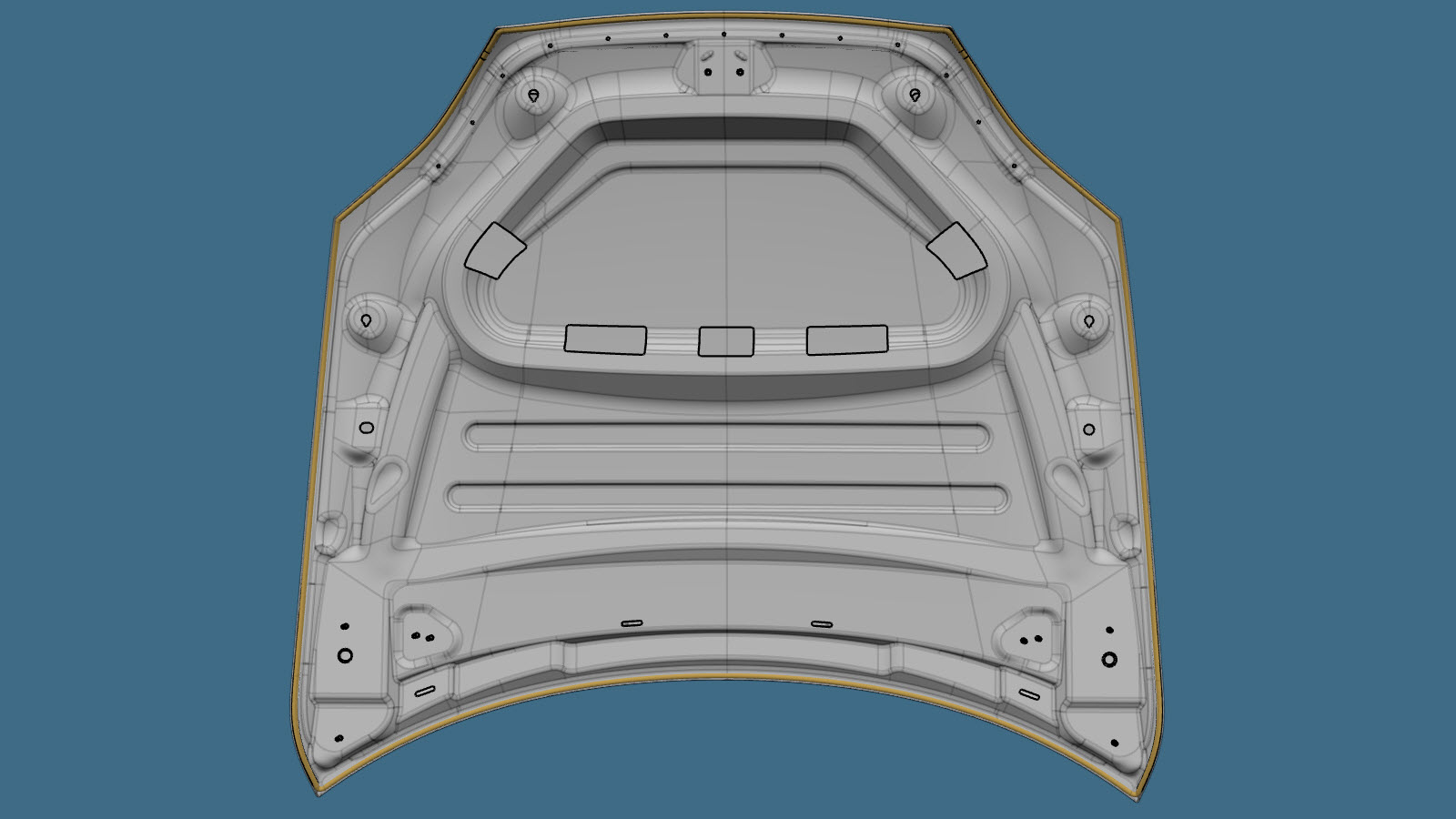

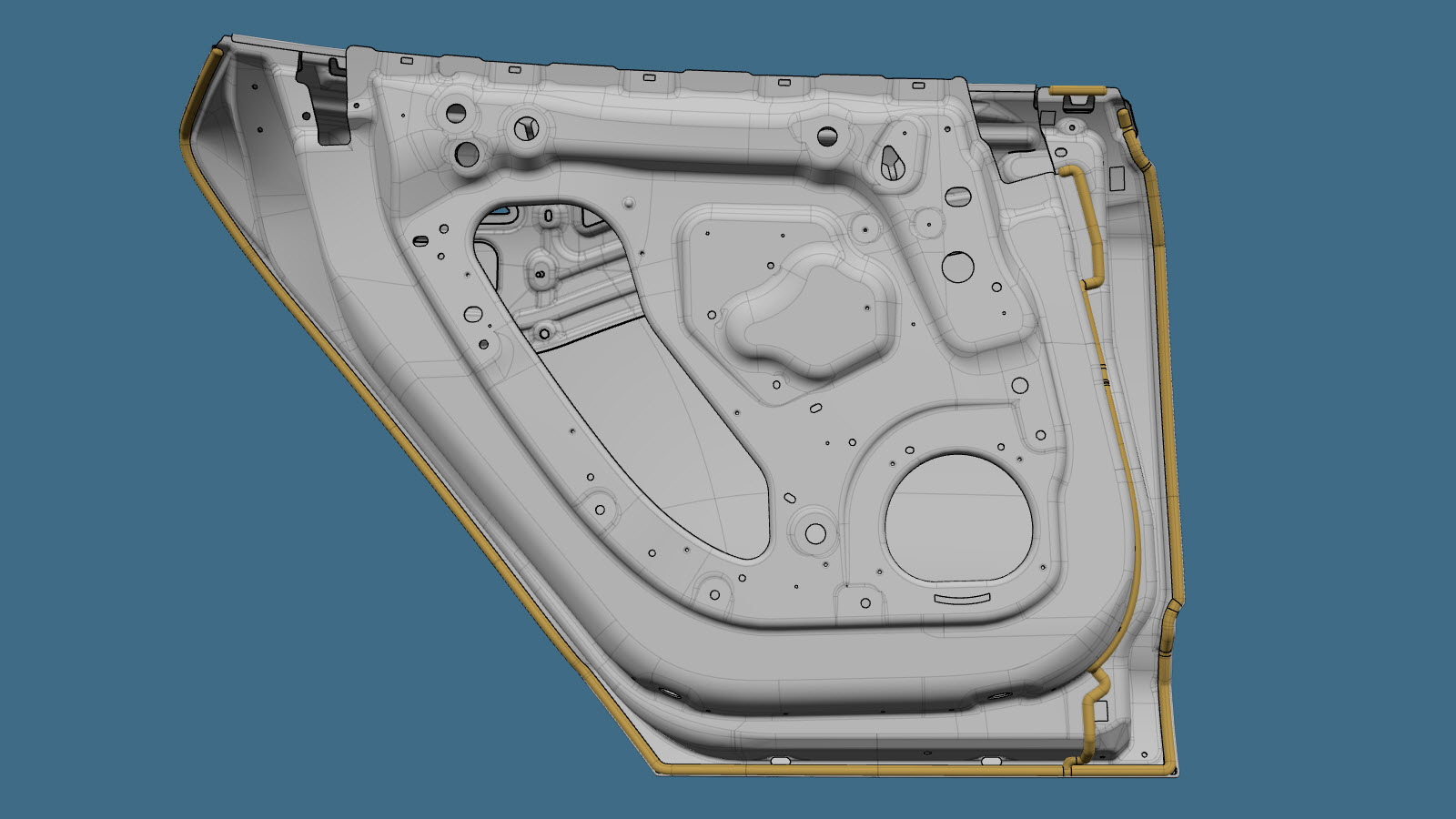

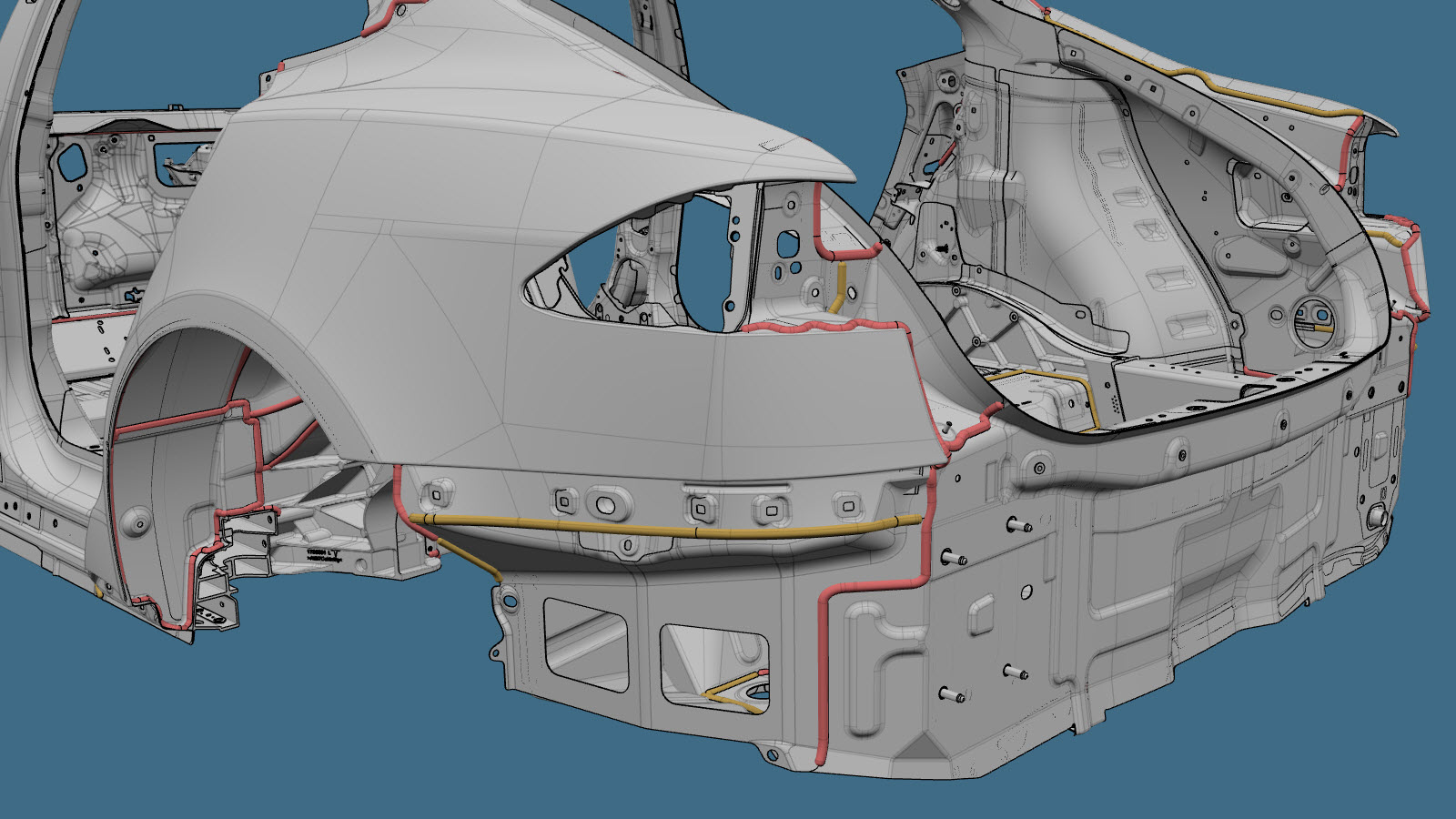

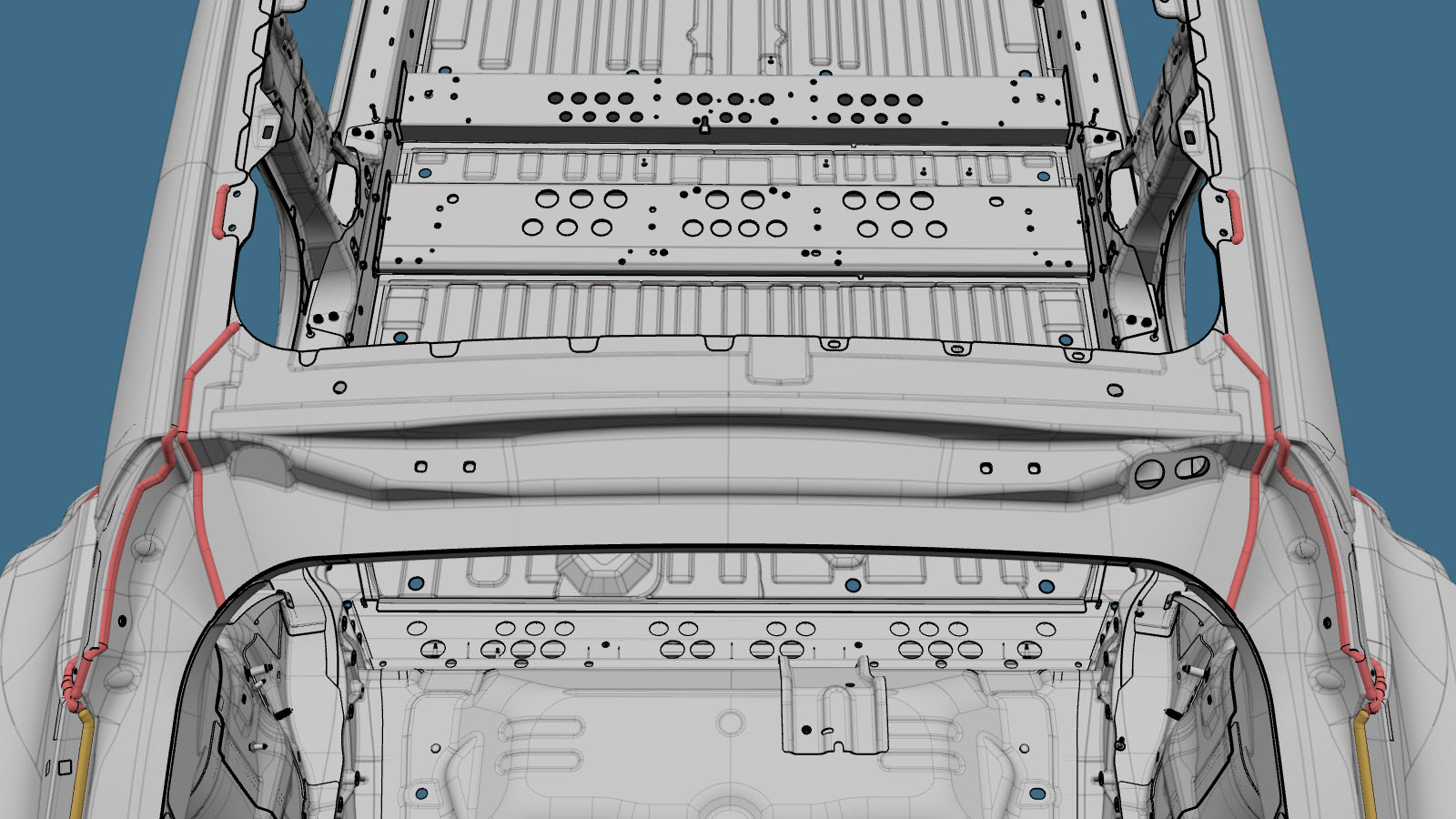

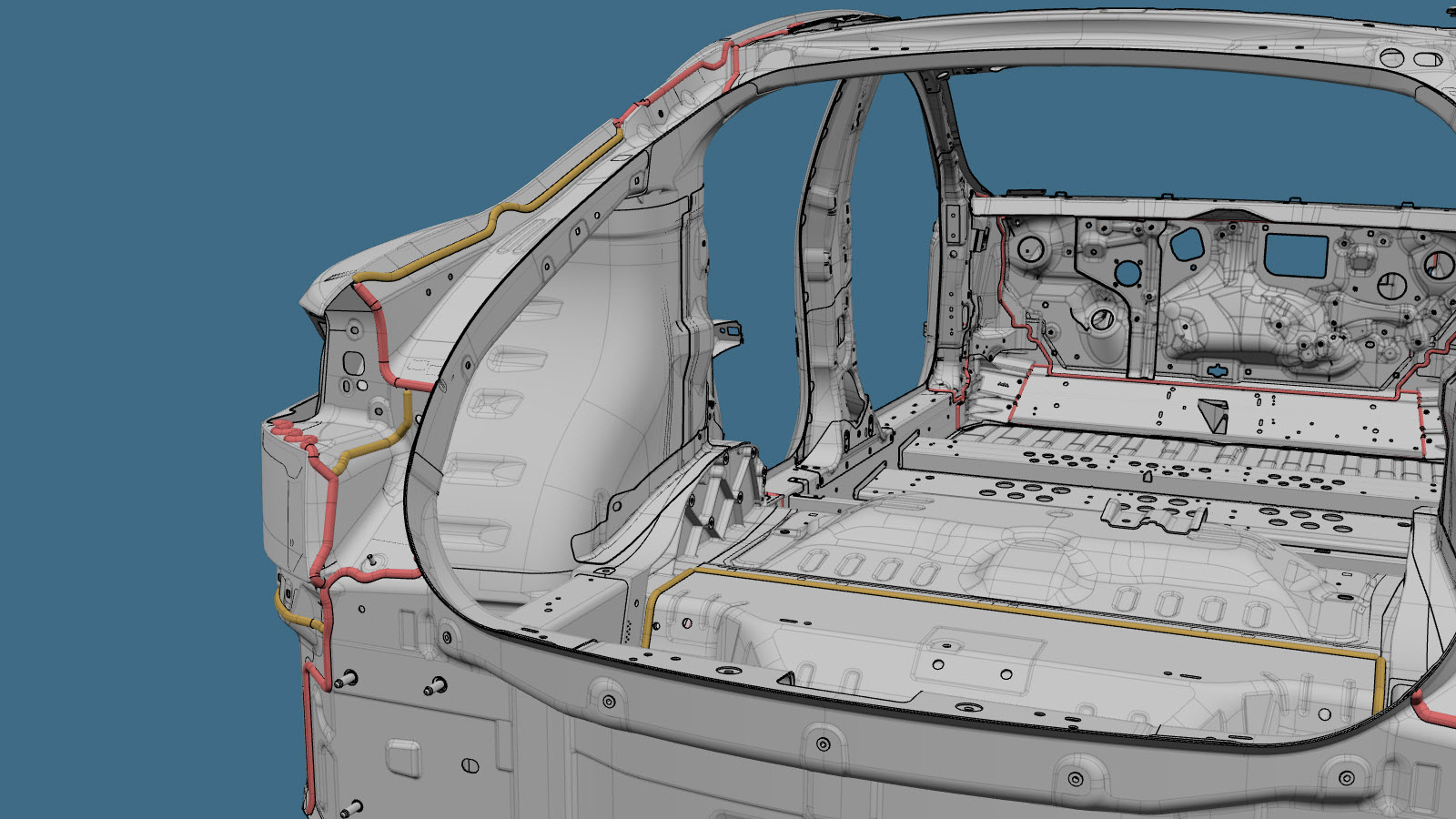

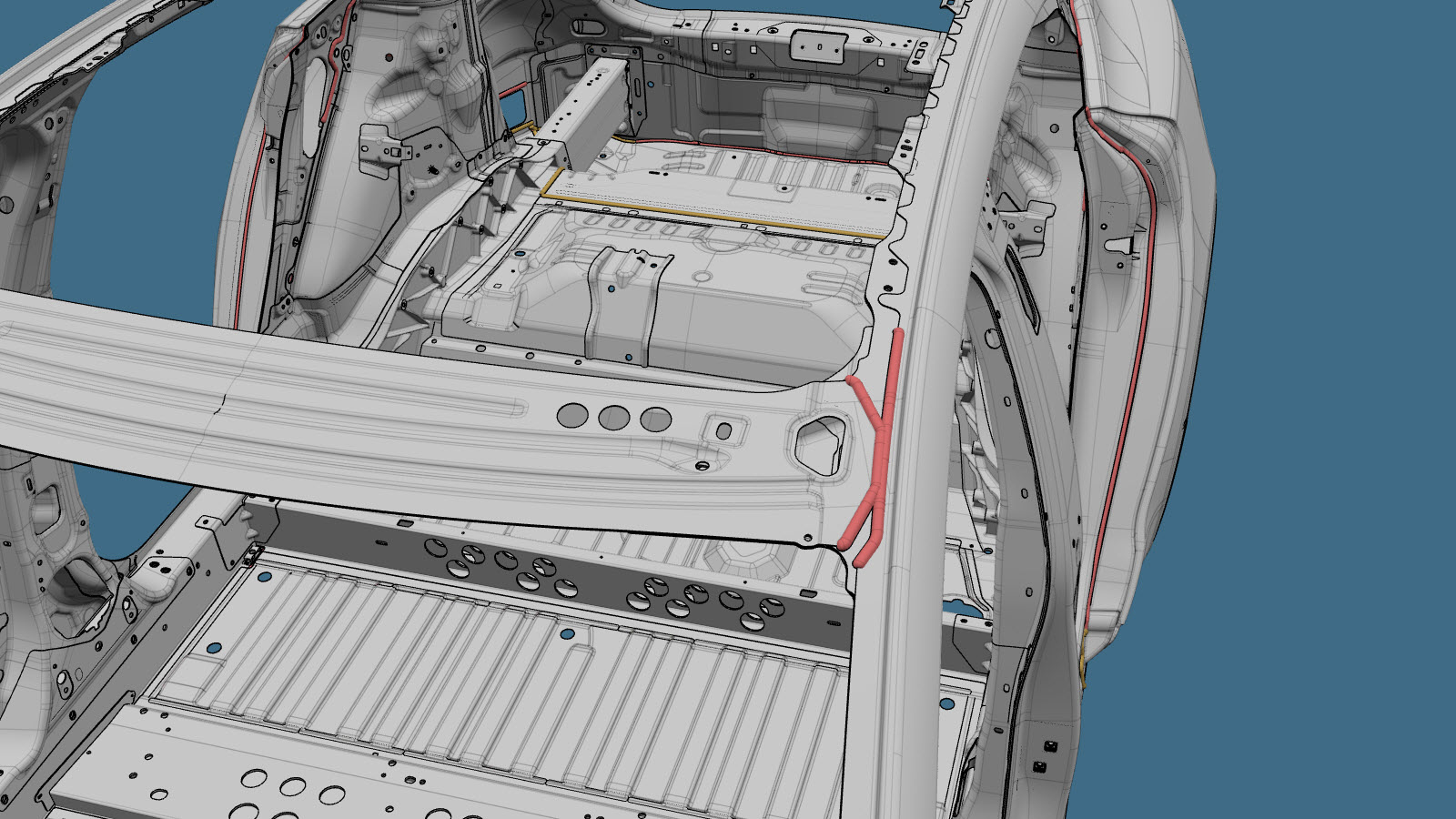

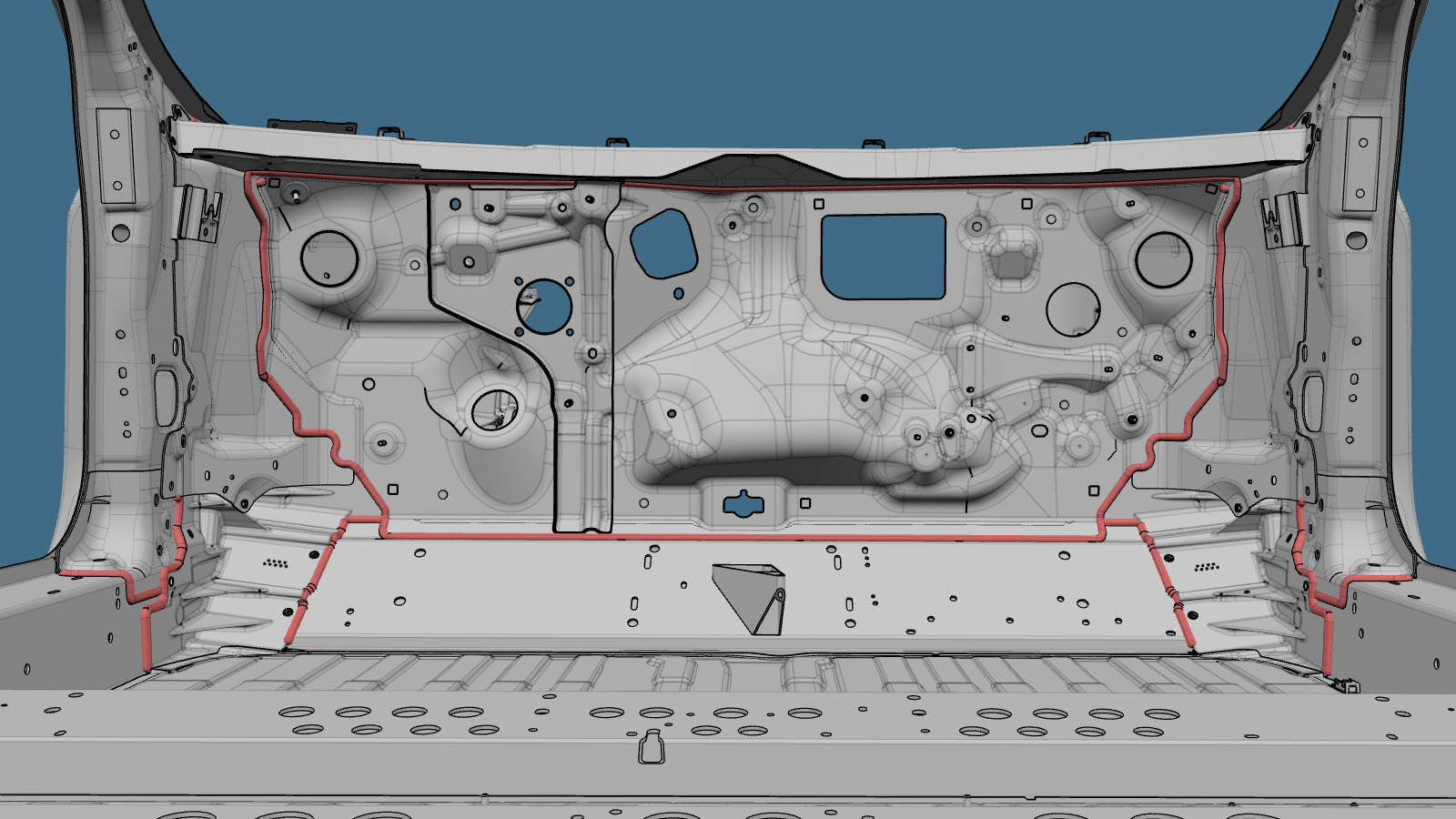

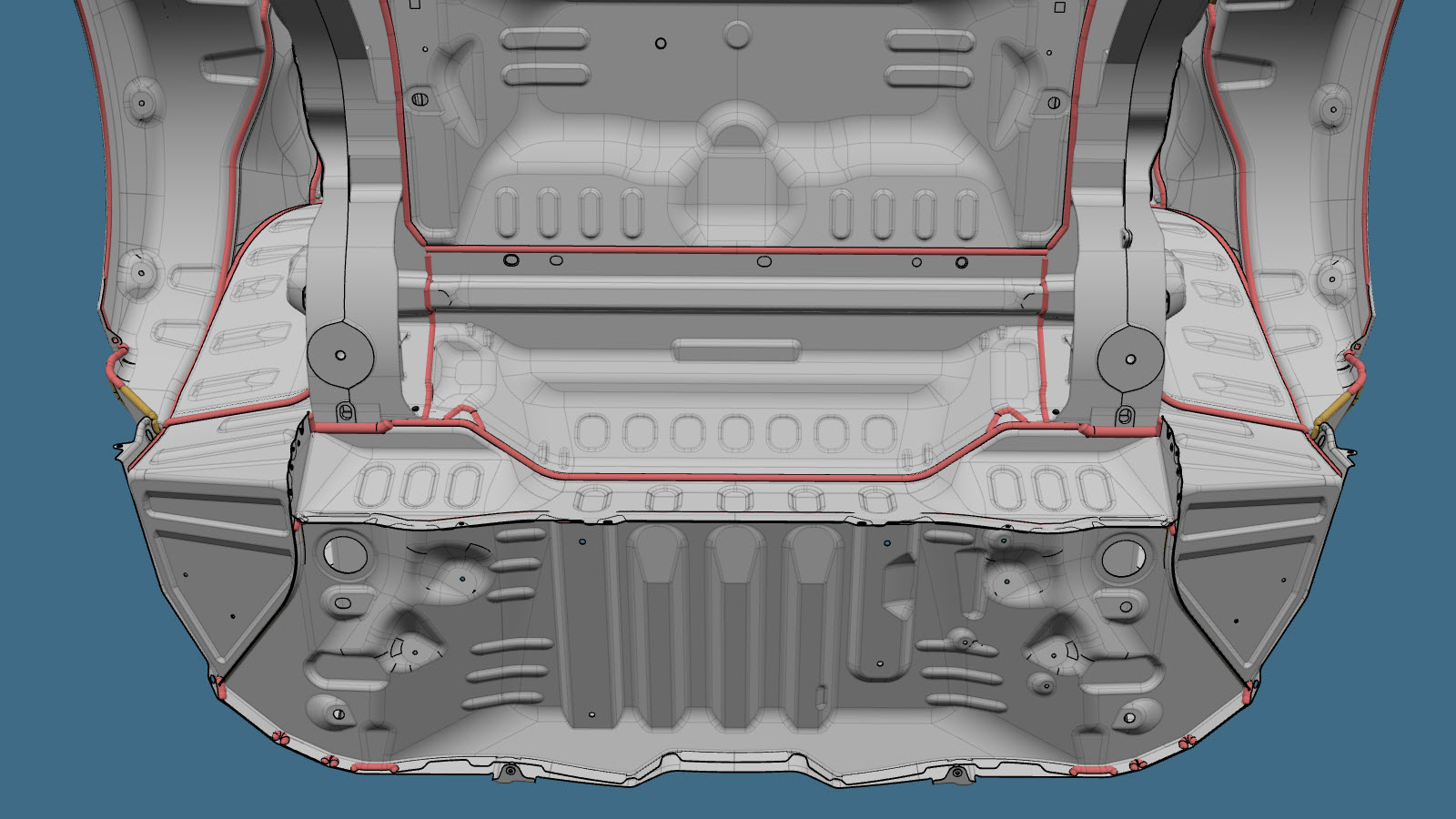

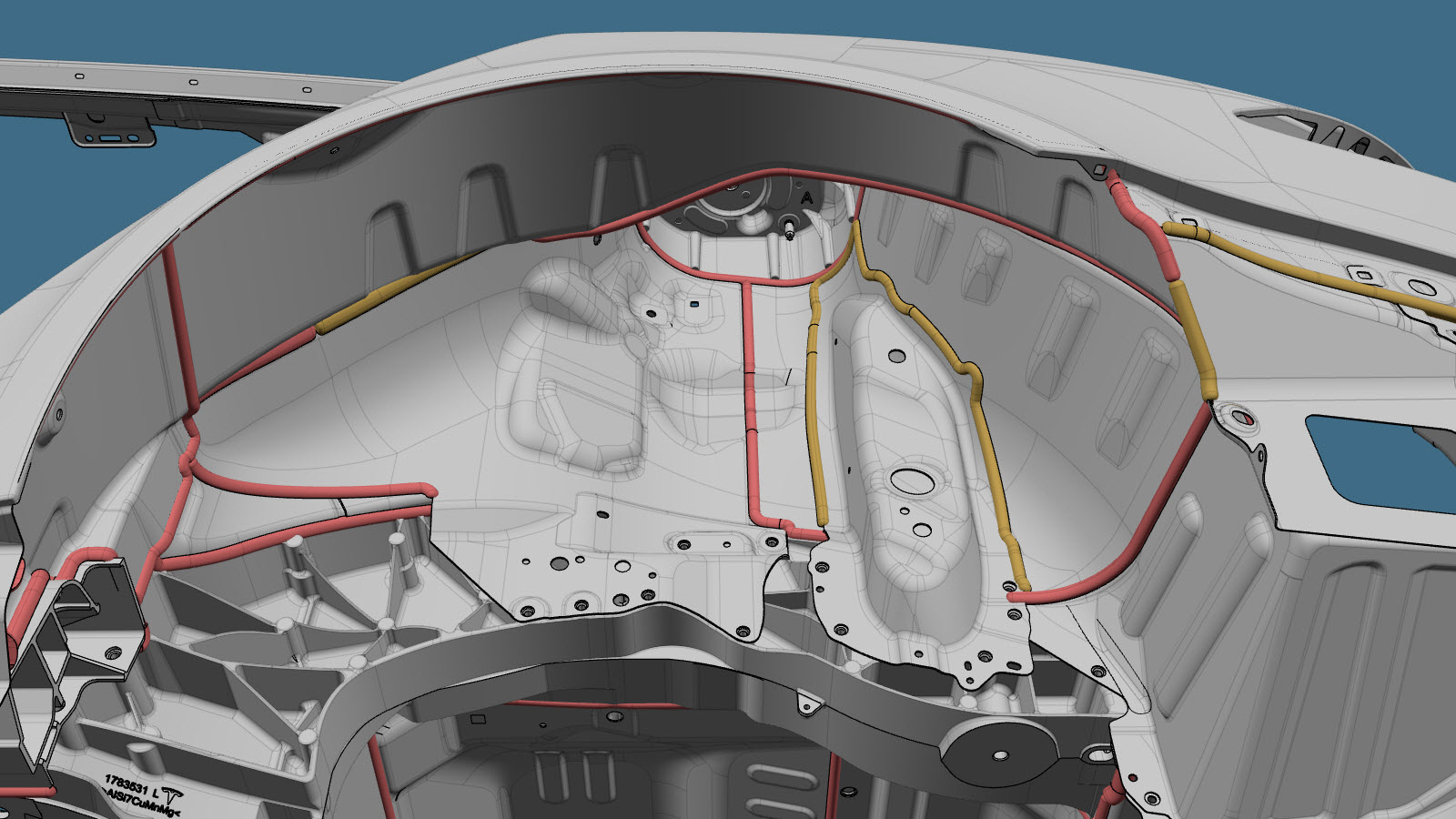

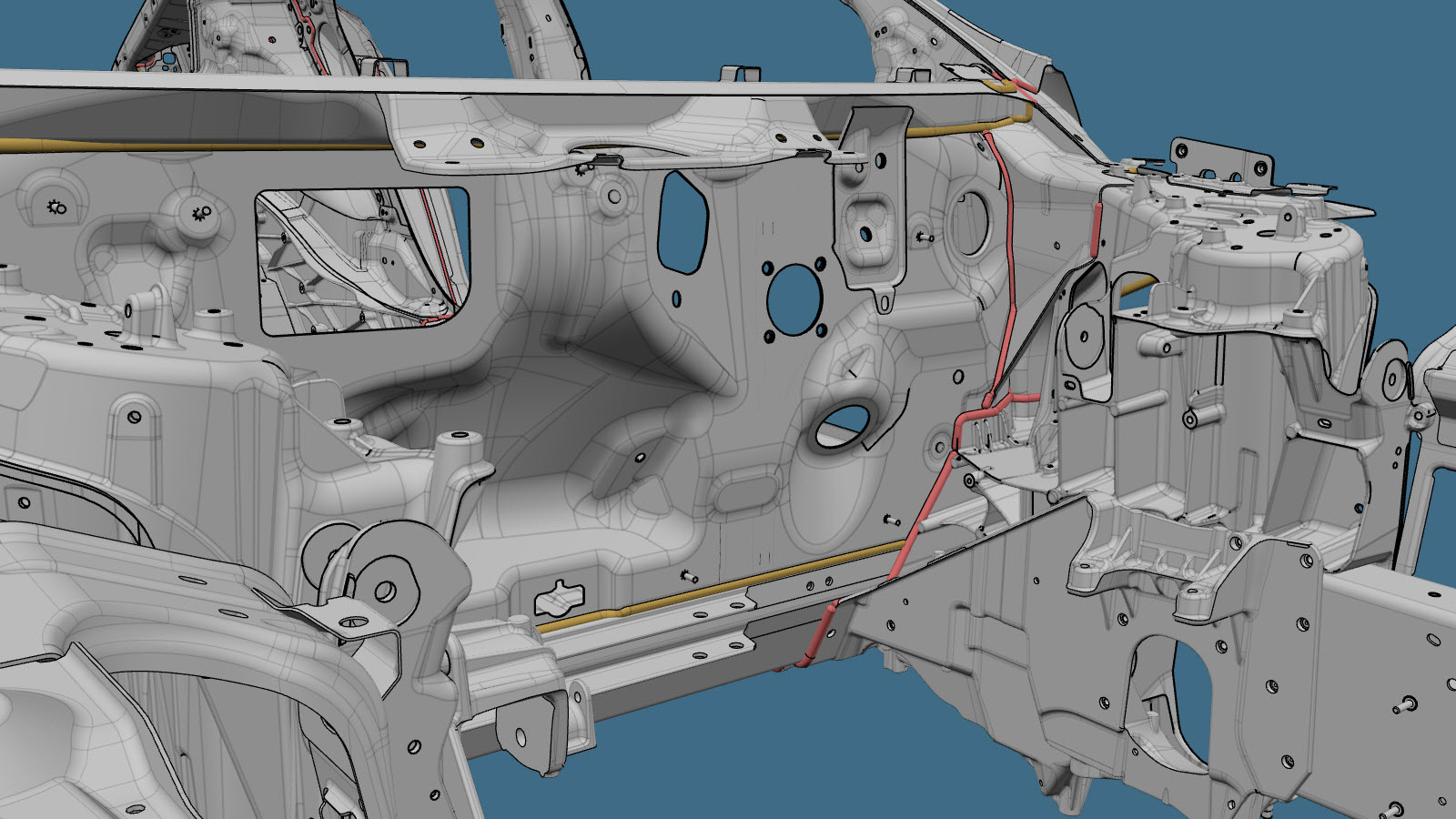

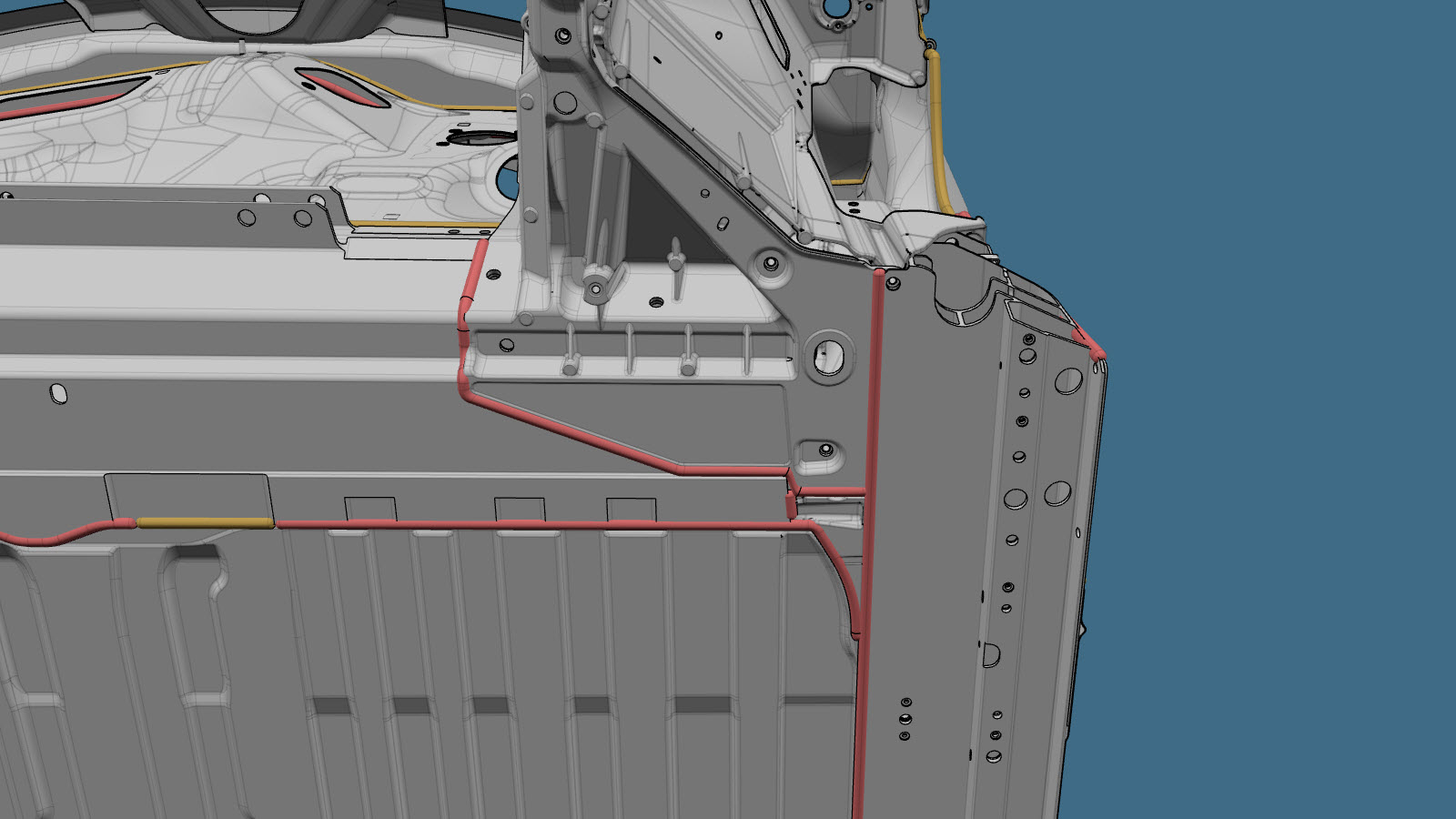

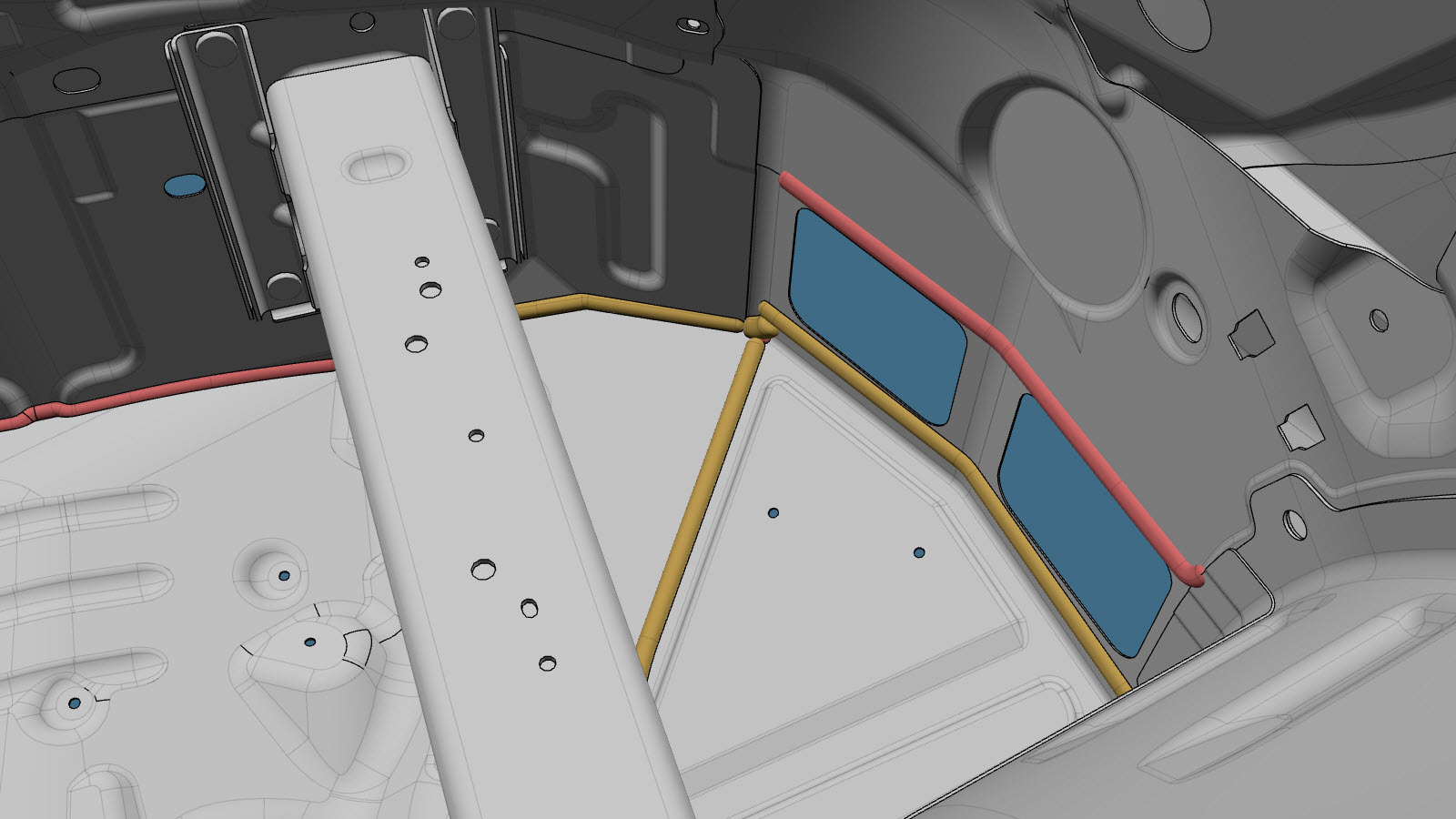

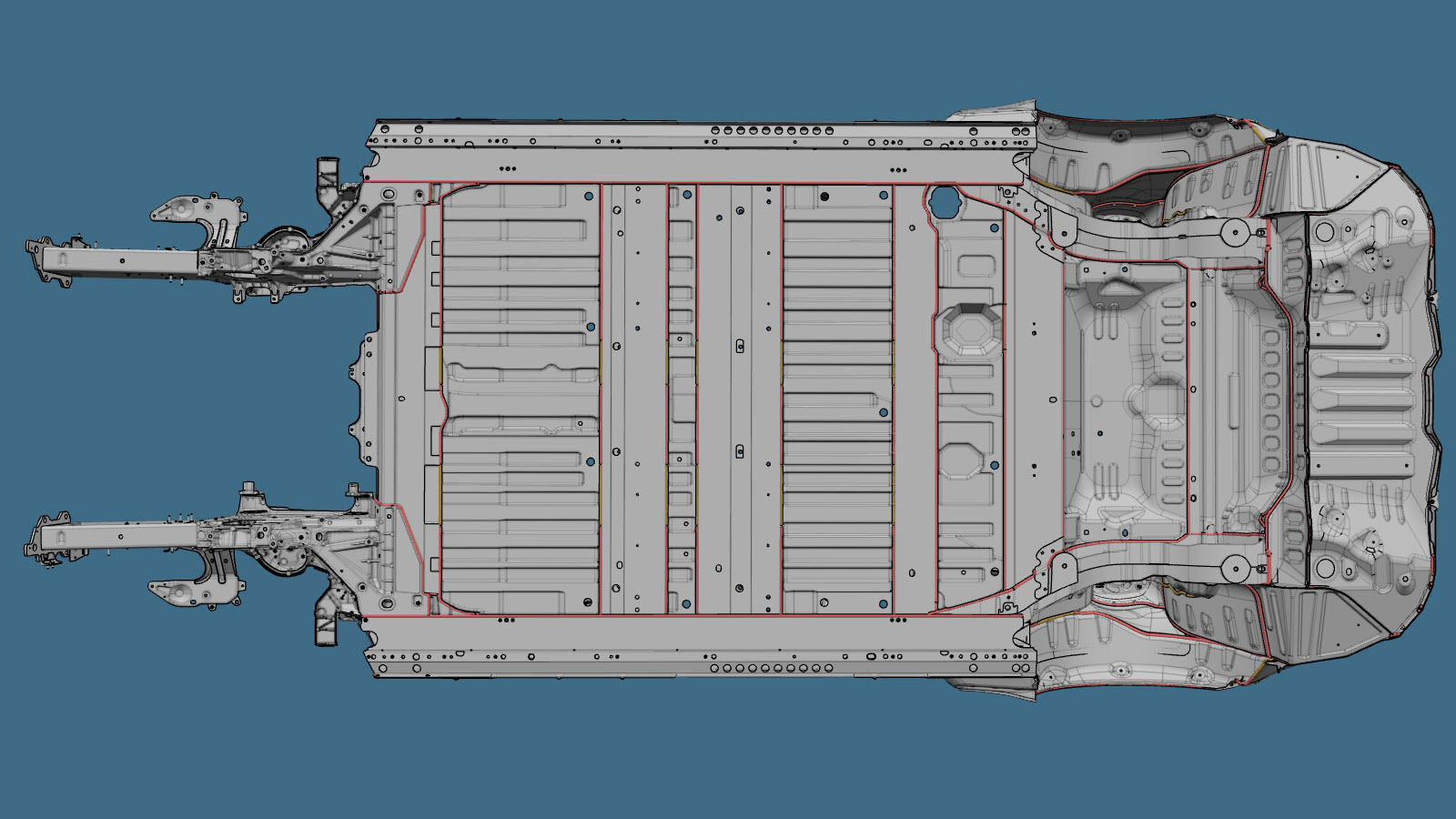

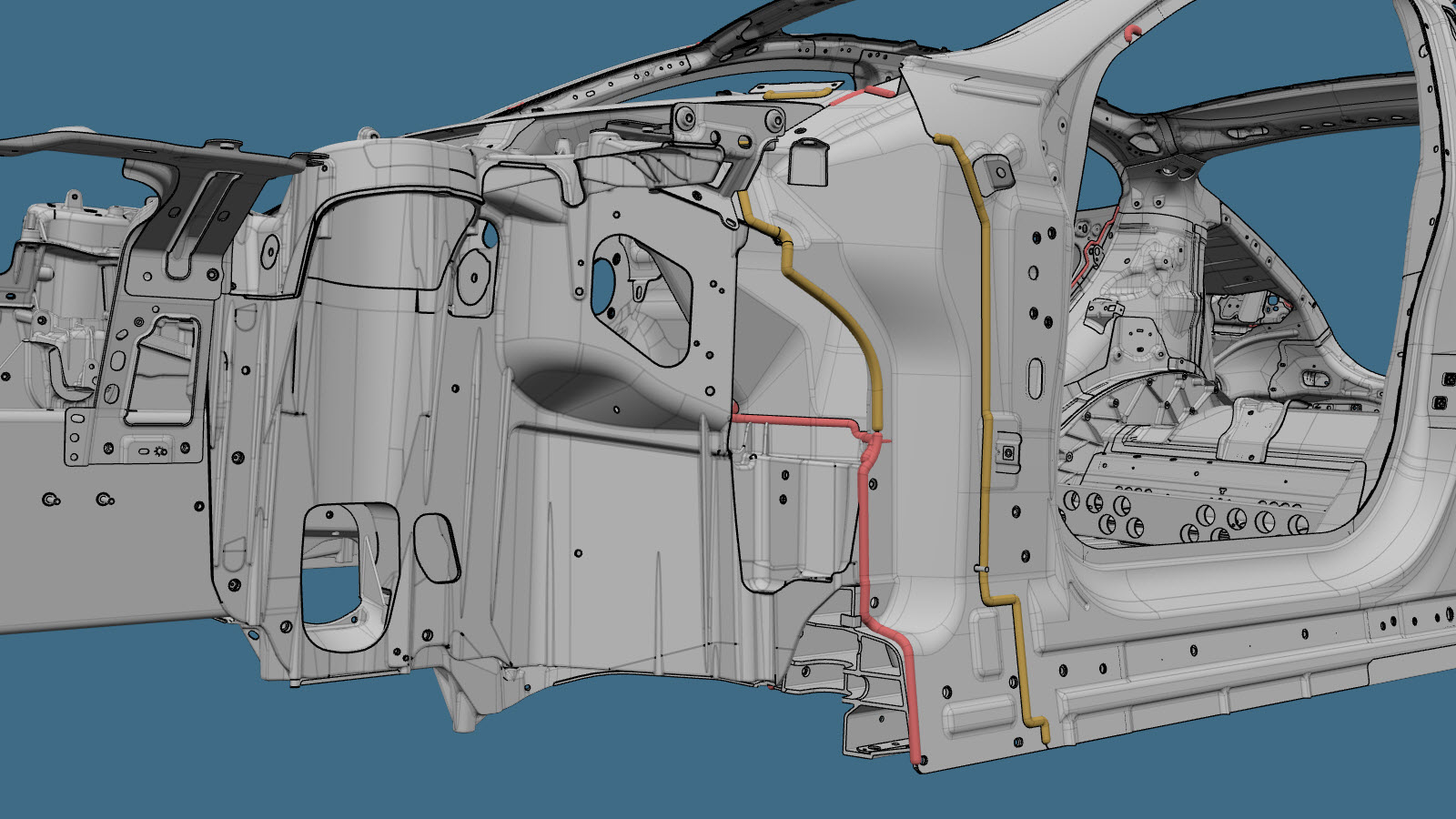

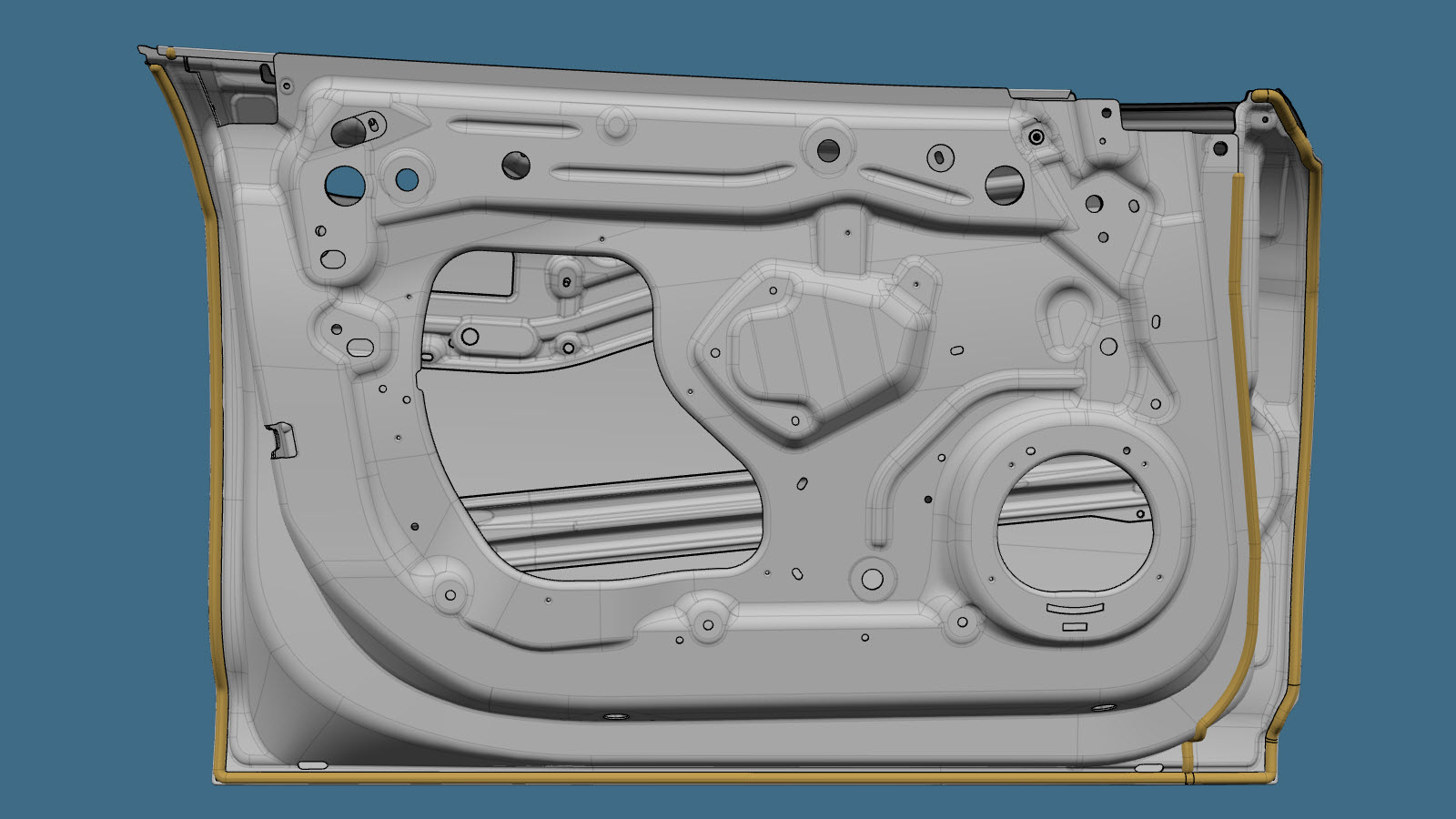

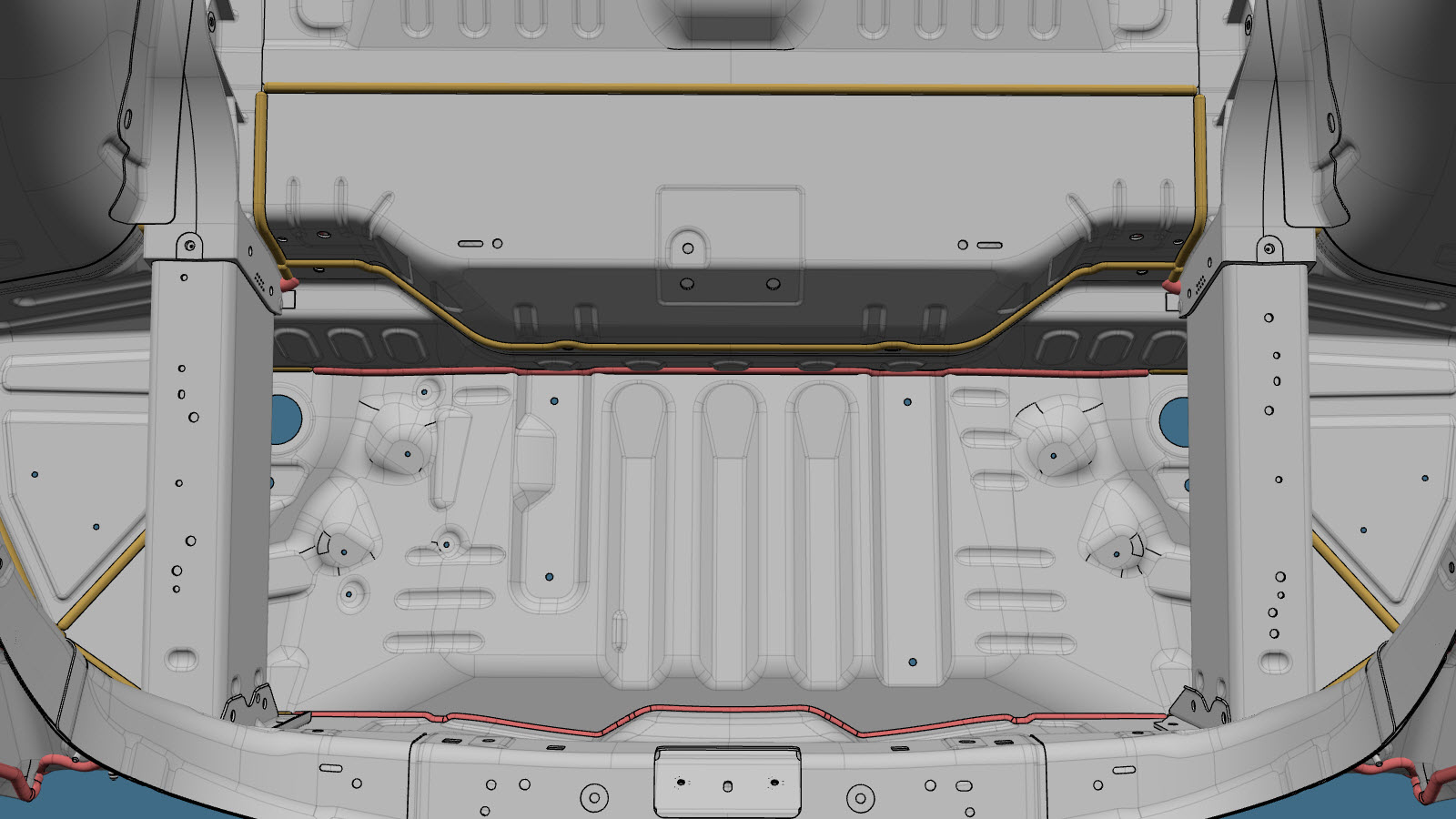

På de følgende bildene er to farger brukt for å angi tetning:
 | tetning som ble påført da bilen var ny (påført på fabrikken) |
 | tetning som skal påføres i reparasjonsområdet som en del av reparasjonsprosedyren Merk Før du påfører tetning, ser du delen Påføre tetning i Operasjoner etter reparasjon. Merk Når du påfører tetning i områder mellom høyspenningsbatteripakken og gulvet, skal ikke tetningslaget være tykkere enn 2 mm. Sørg for at tetningen ikke legger trykk på toppen av høyspenningsbatteripakken eller et gulvpanel. Merk Ikke påfør tetning på en måte som skaper problemer med driften til en lukkekomponent (dør, panser, bagasjerom eller bakluke) eller med montering av andre komponenter som kan festes i reparasjonsområdet (frontlys, baklys, takglass). Se «Godkjente kjemikalier» for listen over godkjente tetningsprodukter. |
Merk
De viste tetningsbanene er til referanse for å angi steder der tetning skal påføres, og de viser ikke faktisk tetning.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
