Bakre panelenhet (biler bygd til og med 21. mai 2024)
Korrigeringskode:
10101821902
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | REAR CLOSEOUT PANEL ASSEMBLY (bakre panelenhet) | |
| 37 | Konstruksjonspopnagle, 6,5 mm | |
| 4 | Flow Form-nagle S38 | |
| 8 |
Bolt , HF,M10-1.5x30,[109],ZNFL,SMAT |
Tesla-delenummer 1111151-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern den opprinnelige komponenten.
eller Bor gjennom fabrikkpunktsveisingerMerkNår du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.
eller Fabrikkpunktsveisinger
eller Fabrikkonstruksjonsnagler
eller SPR-er fra fabrikk
eller Bolter
-
Klargjør for montering.

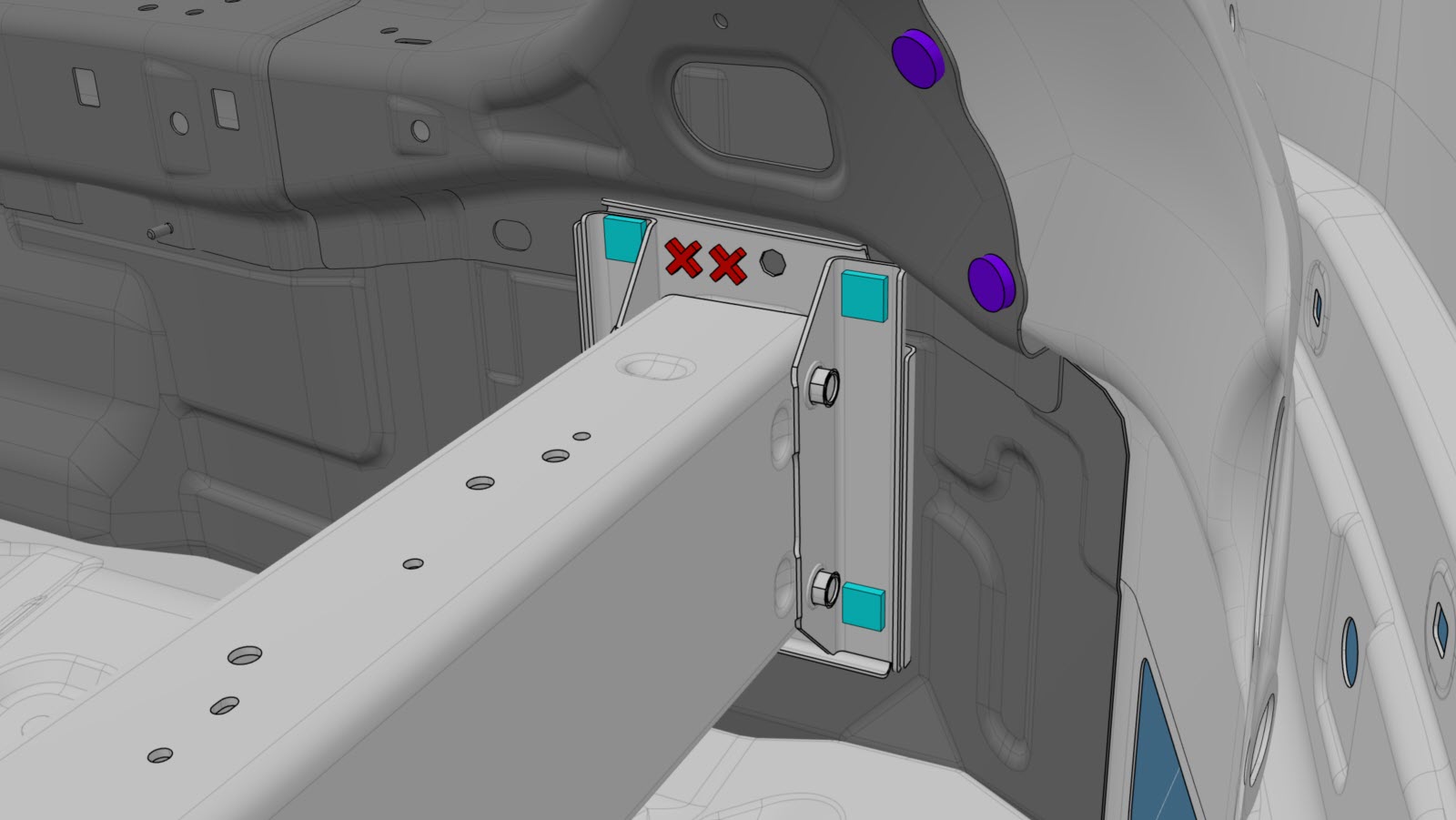

MerkEn rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
eller Konstruksjonspopnagler, 6,5 mm
eller Flow Form-nagler, S38
eller BolterMerkMonter boltene gjennom endeplaten for bakre skinne der boltene ble fjernet i forrige trinn, fra innsiden av bilen. - Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter den nye komponenten eller komponentene.
MerkBolter gjennom endeplaten for bakre skinne trekkes til når støtfangerbjelken monteres.
- Utfør nødvendige operasjoner etter reparasjon.
