Støtdempertårn-enhet (foran)

Korrigeringskode: 10101005802 10101005702 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.

Deleliste

Antall Beskrivelse Bilde/merknader
1 ASY -SHOCK TOWER FRT (støtdempertårn-enhet – foran)
21 Kraftig konstruksjonsnagle, 6,5 mm
5 Konstruksjonsklinknagle
1 Bolt, Torx-hode , T2000,M8X1.25-28 Tesla-delenummer 1621839-00-B.
1 Bolt BLT,BF,M8-1.25x25,[109],G1009,NJ Tesla-delenummer 1994894-00-A.
2 Bolt , SCR,M10-1.50X25,HF,MPNT,STL10.9,ZNC,PTCH Tesla-delenummer 1004383-00-C.
2 Bolt M8x1.25-31 Tesla-delenummer 1660843-00.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Avstiverboks indre.
  2. Fjern Gulv på første seterad (del).
  3. Fjern den nødvendige delen av Hengselstolpeenhet.

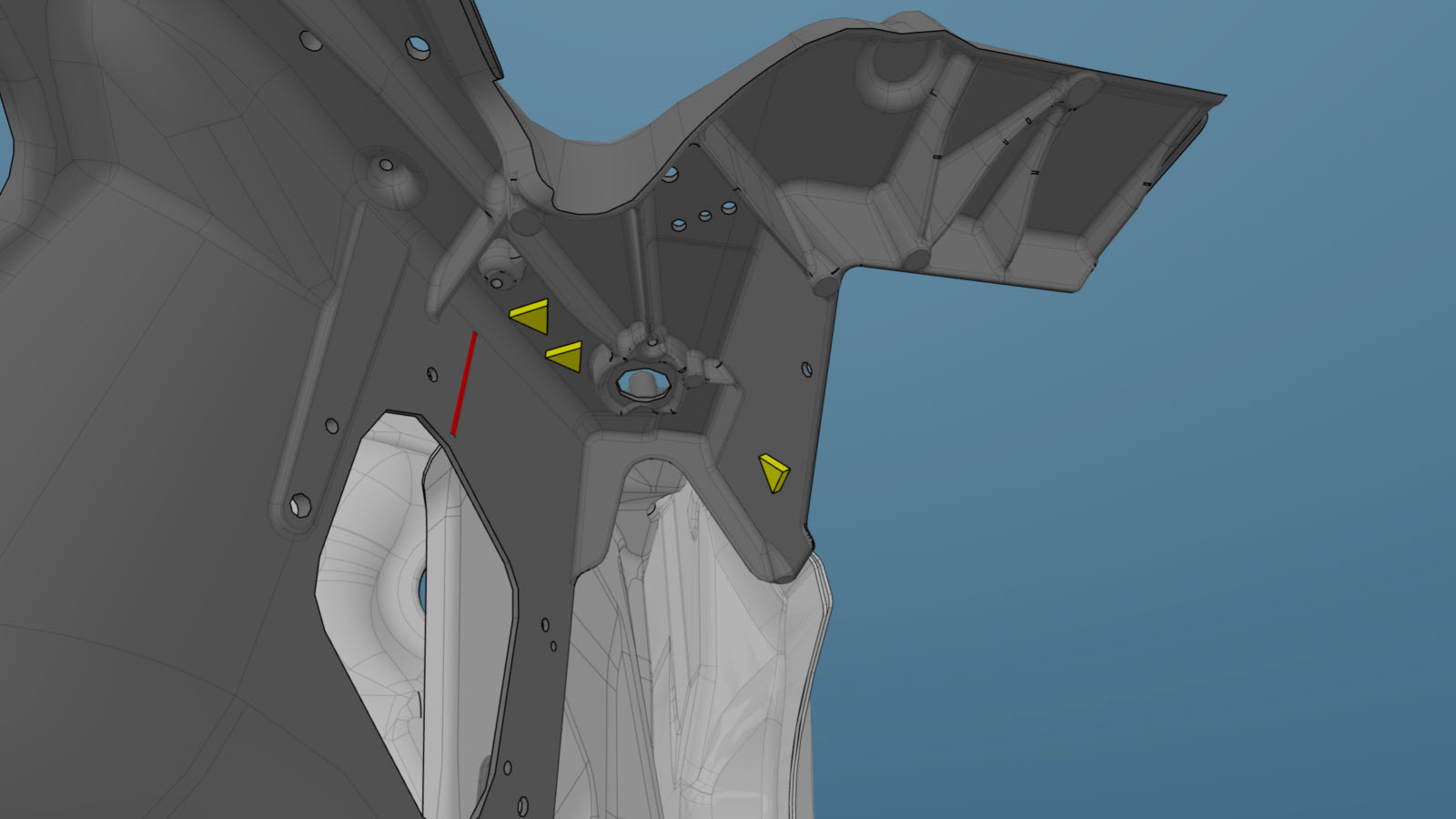

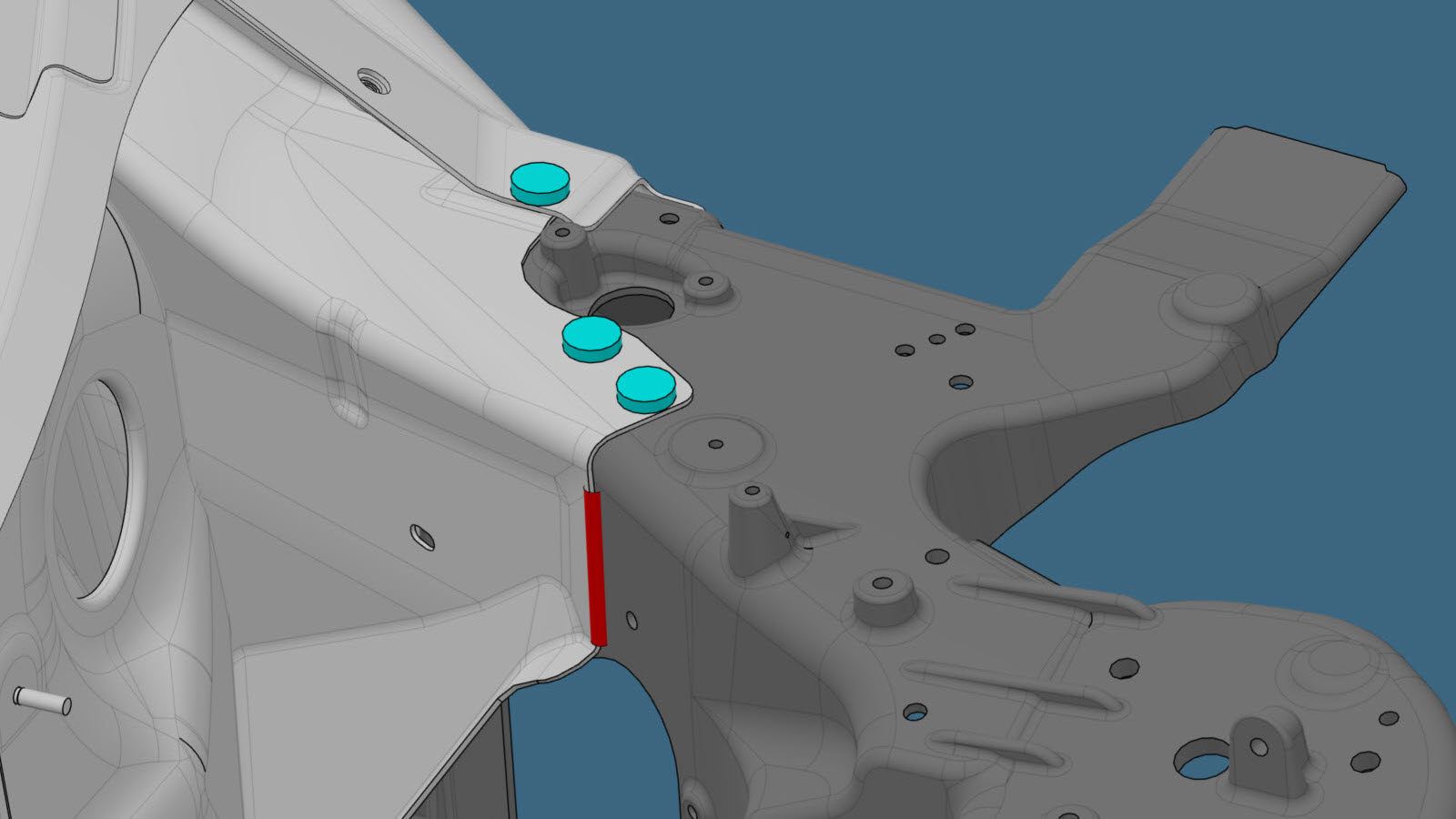

  4. Fjern den opprinnelige komponenten.

    eller SPR-er fra fabrikk

    eller Fabrikkpunktsveisinger

    eller Bor gjennom fabrikkpunktsveisinger
    Informational PurposesAn informational icon, calling your attention
    Merk
    Når du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.

    eller Fabrikkonstruksjonsnagler

    eller RIVTAC

    eller Bolter

    eller Bolt, Torx-hode

    GMA-sveising

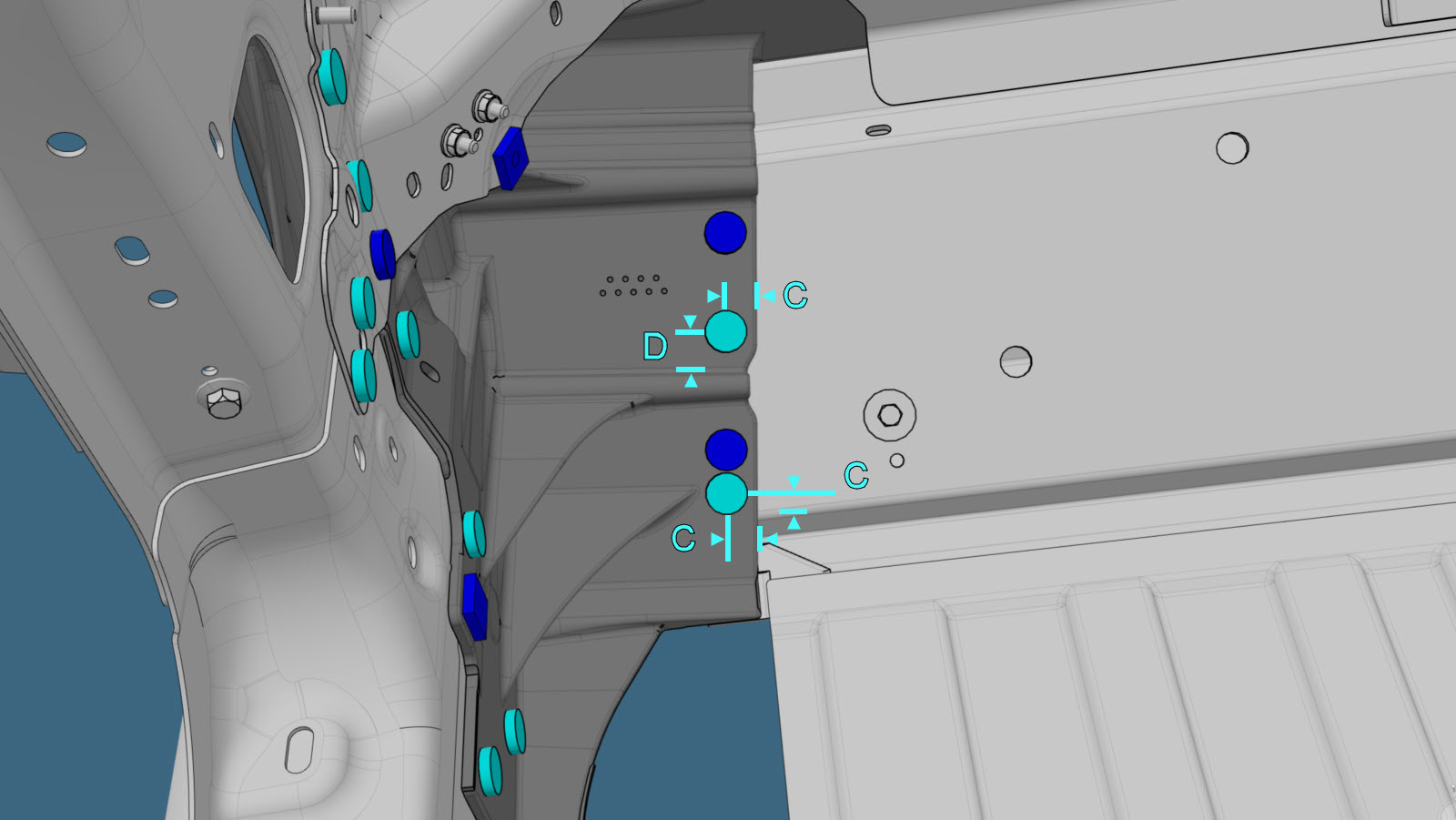

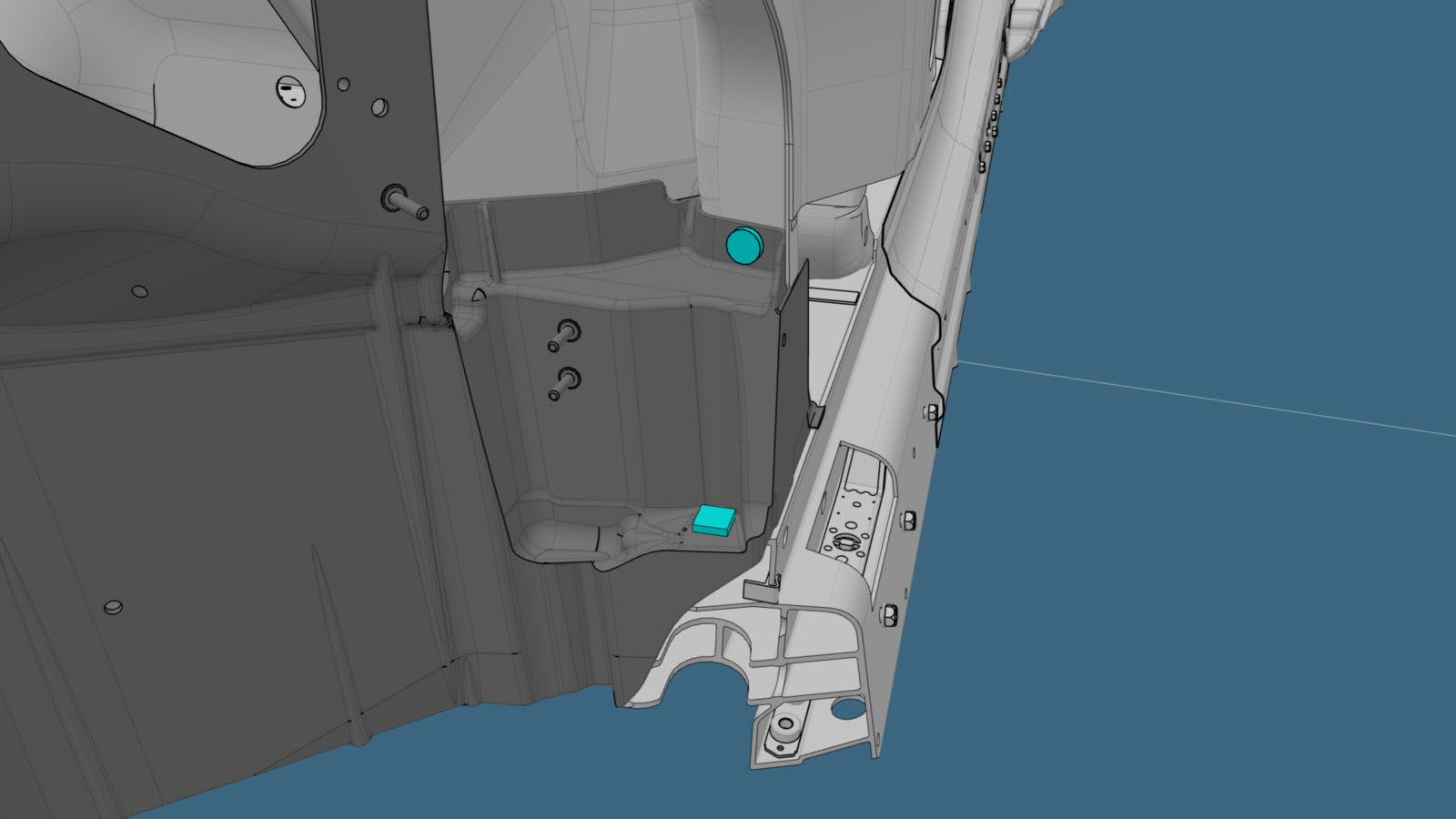

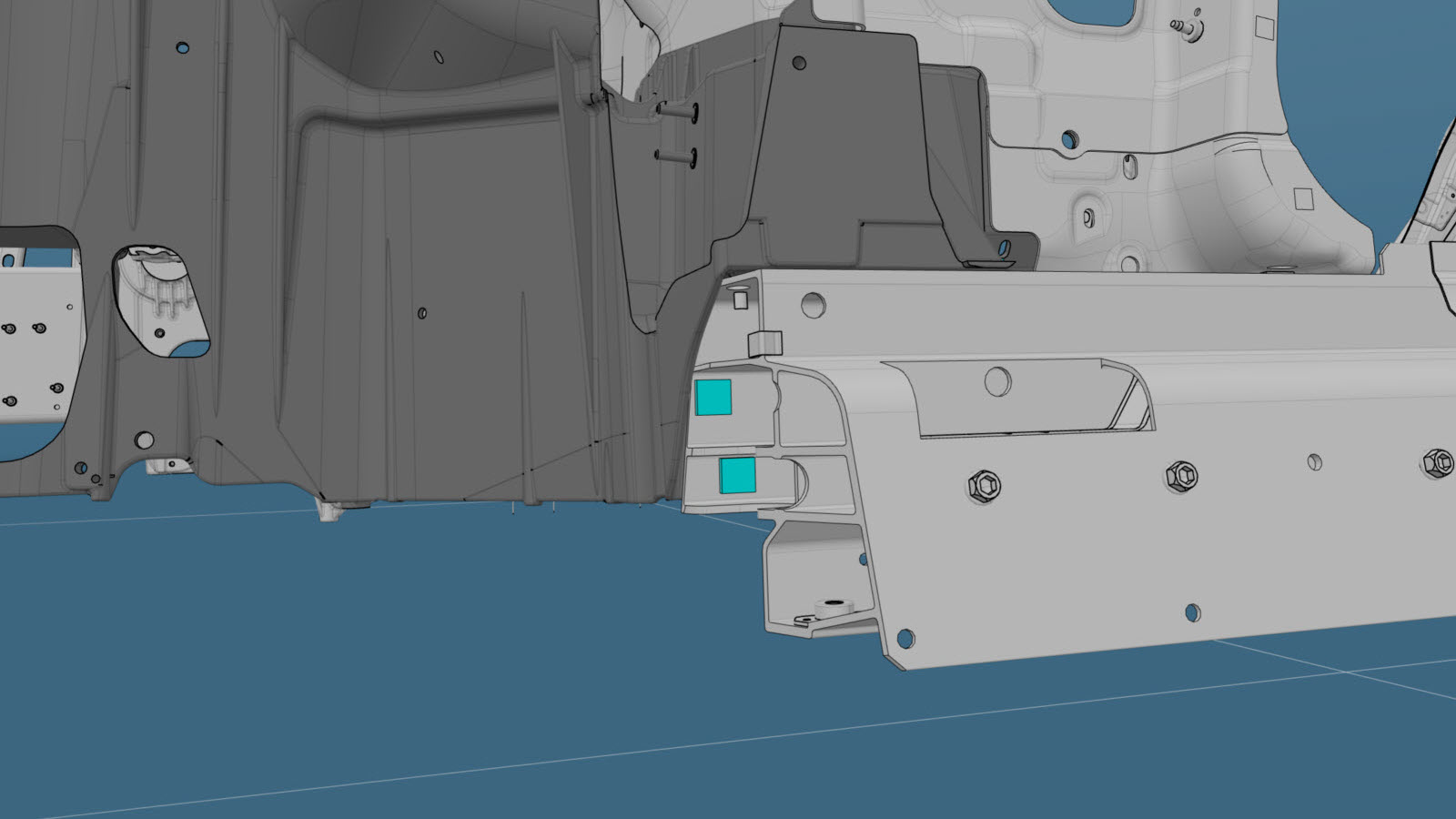

  5. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk

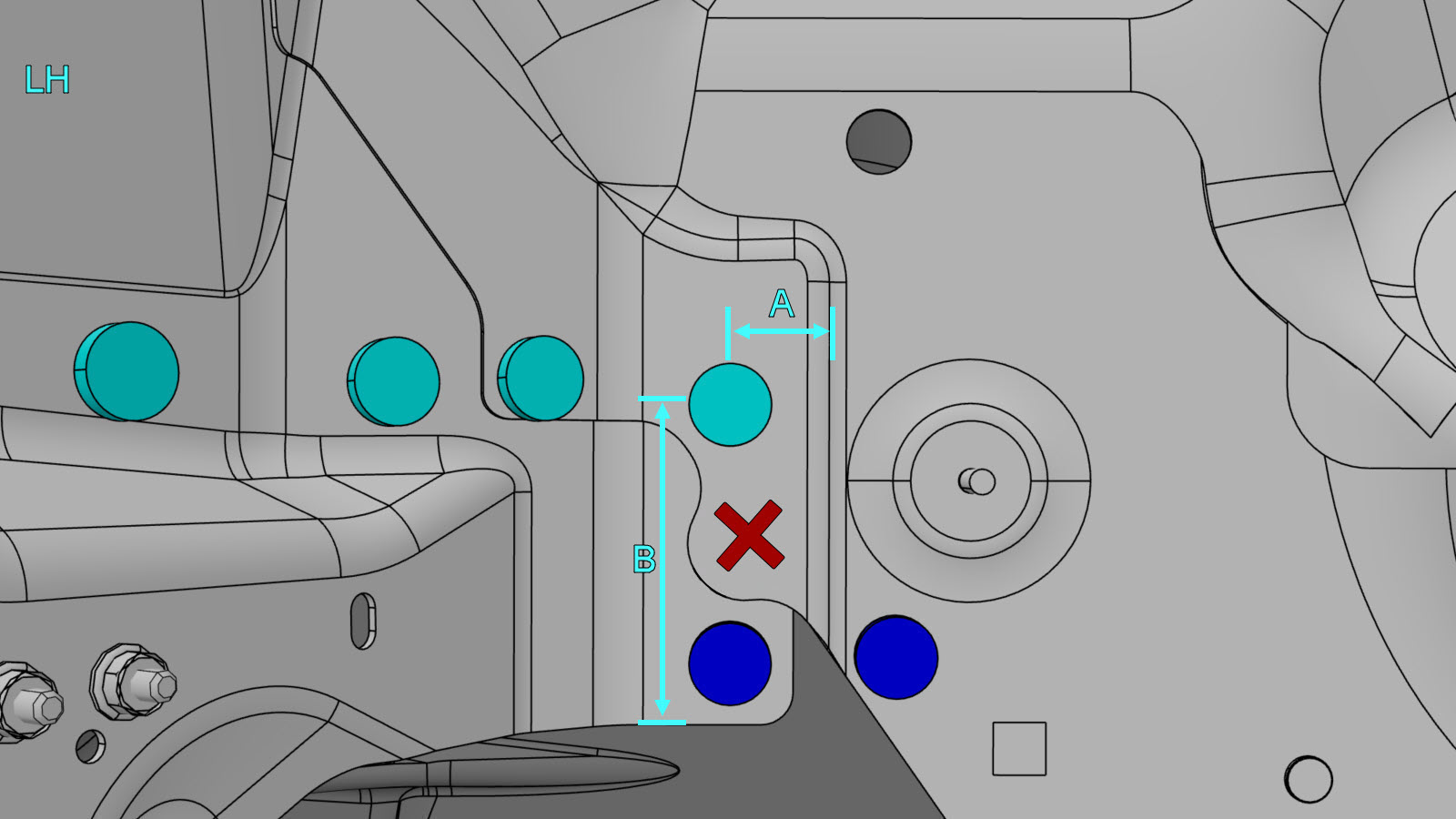

    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
    • Referanselinje/-punkt
    eller Kraftige konstruksjonsnagler, 6,5 mm
    • A = 23 mm
    • B = 79 mm
    • C = 15 mm
    • D = 20 mm
    • E = 24 mm
    • F = 67 mm

    eller Konstruksjonsklinknagler, 6,5 mm

    eller Bolter

    eller Bolt, Torx-hode

    GMA-sveising

  6. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  7. Monter den nye komponenten eller komponentene.
    Stram festemidlene slik:
    • T2000,M8X1.25-28 bolter, delenummer 1621839-00-B: 30 Nm
    • BLT,BF,M8-1.25x25,[109],G1009,NJ bolter, delenummer 1994894-00-A: 30 Nm
    • SCR,M10-1.50X25,HF,MPNT,STL10.9,ZNC,PTCH bolter, delenummer 1004383-00-C: 45 Nm
    • M8x1.25-31 bolter, delenummer 1660843-00: 30 Nm

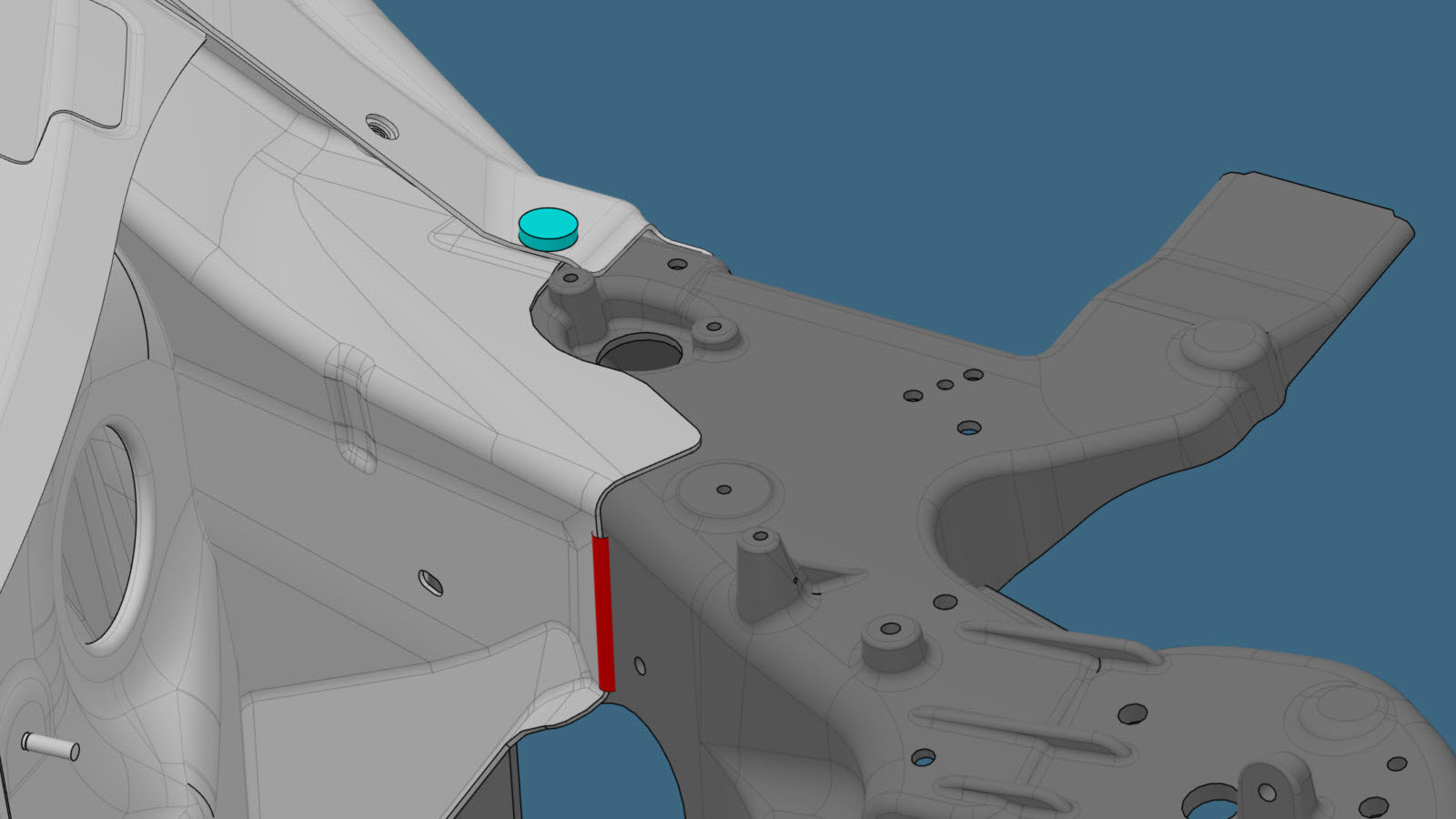

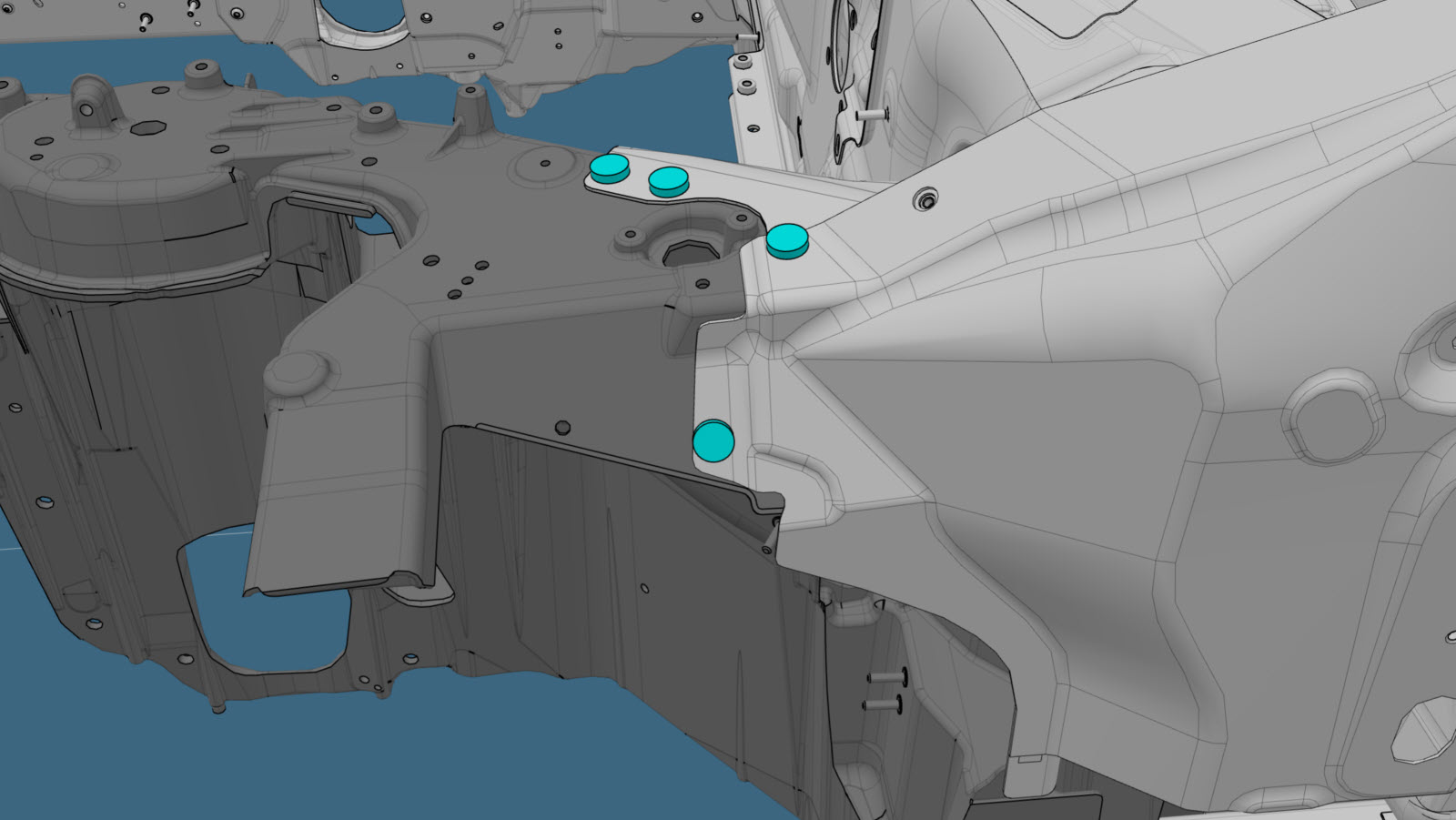

  8. Utfør GMA-sveising.

    GMA-sveising

    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    For å opprettholde kjøretøysikkerheten må du kun bruke den godkjente sveisetråden og et godkjent GMA-sveiseapparat som er angitt i dette dokumentet når du utfører GMA-sveising på Tesla-biler. Se Godkjente GMA-sveiseapparater (Gas Metal Arc) og -sveisetråd for informasjon om godkjente GMA-sveiseapparater og sveisetråd.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Før GMA-sveising bør det gjennomføres en testsveising med materiale av samme dimensjon og type for å sikre at innstillingene til sveiseutstyret gir en tilfredsstillende skjøt.
  9. Monter Avstiverboks indre.
  10. Monter Gulv på første seterad (del).
  11. Monter Frontrammeskinne.
  12. Monter Brakett for panserhengsel.
  13. Utfør nødvendige operasjoner etter reparasjon.
