Hjulbrønn ytre (komplett) (biler bygget til og med 17. februar 2022)

Korrigeringskode: 10101918002 10101918102 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Reparasjonsinformasjon

Delen Reparasjonsprosedyre i denne prosedyren inneholder informasjonen som er nødvendig for å skifte ut hele ytre hjulbrønn. Hvis du skifter ut bakre del av ytre hjulbrønn (ikke hele ytre hjulbrønn), bruker du prosedyren Hjulbrønn ytre (seksjon) (biler ikke bygget for Nord-Amerika).
Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
Denne prosedyren kan utføres uten å bruke rammeløfter.

Deleliste


Antall	Beskrivelse	Bilde/merknader
1	WHEEL-ARCH OUTER PANEL (hjulbrønn, ytre)
14	Konstruksjonspopnagle, 6,5 mm
6	Forsenket nagle, 4,8 mm kort
2	Flow Form-nagle S28
1	Flow Form-nagle S38

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern den nødvendige delen av Ytre karosseriside (biler bygd frem til og med 17. februar 2022) for å avdekke den underliggende komponenten som skiftes ut.
Fjern Forsterkning for C-stolpe.

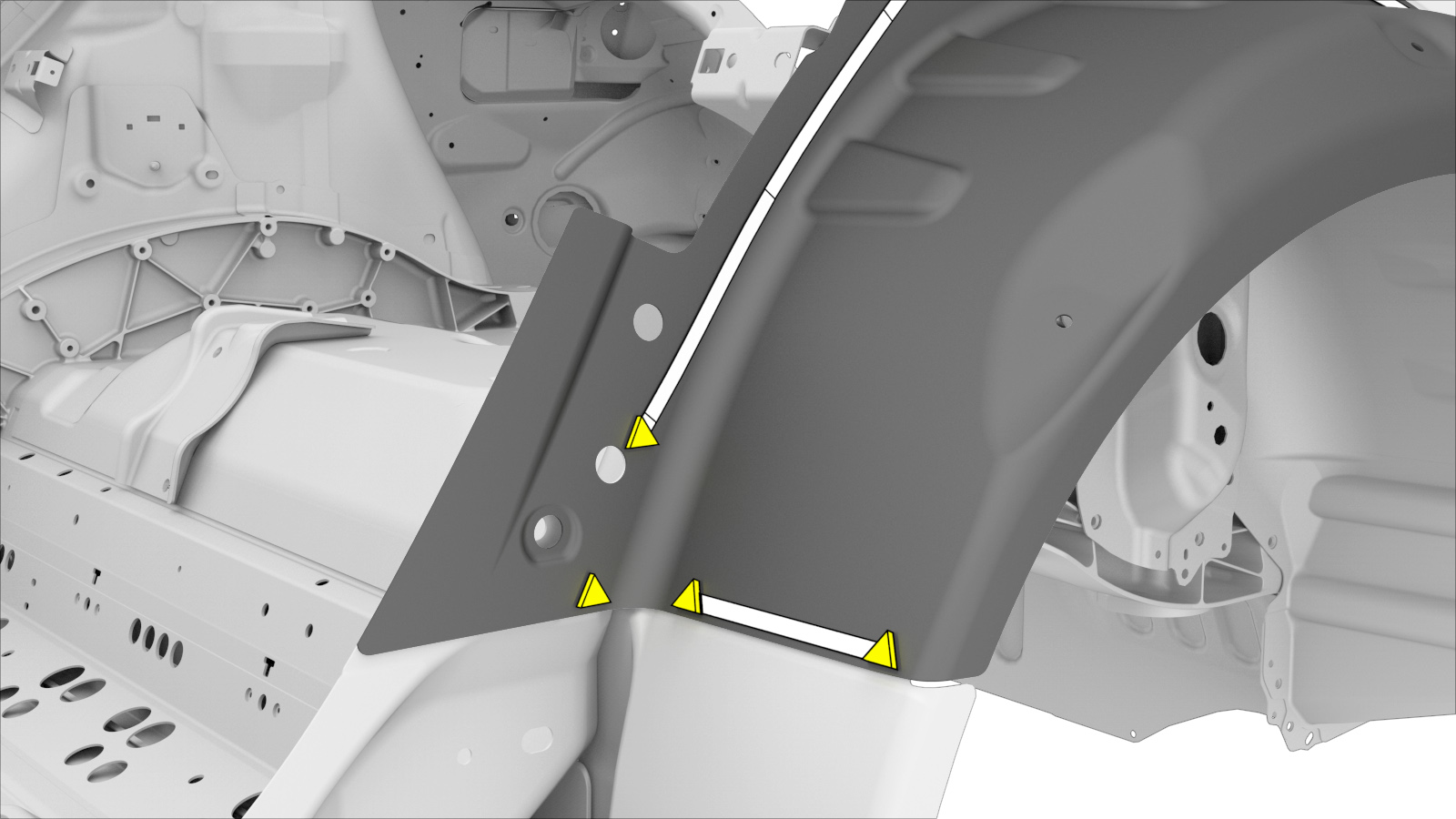

Fjern den opprinnelige komponenten.
eller Fabrikkpunktsveisinger
Klargjør for montering.

Merk
En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.

eller Konstruksjonspopnagler, 6,5 mm

eller Forsenkede nagler, 4,8 mm korte

eller Flow Form-nagler, S28

eller Flow Form-nagler, S38
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Monter Forsterkning for C-stolpe.
Monter festeanordningen som indikert.
eller Konstruksjonspopnagler, 6,5 mm
Monter den nødvendige delen av Ytre karosseriside (biler bygd frem til og med 17. februar 2022) som ble fjernet for å avdekke komponenten som skiftes ut.
Utfør nødvendige operasjoner etter reparasjon.
