Forsterkningsenhet for dashbord (med torpedovegg)

Korrigeringskode: 10101014902 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Deleliste

Antall Beskrivelse Bilde/merknader
1 ASY - DASH (forsterkningsenhet for dashbord)
79 Kraftig konstruksjonsnagle, 6,5 mm
8 Konstruksjonspopnagle, 6,5 mm
12 Forsenket nagle, 4,8 mm kort
4 Forsenket konstruksjonsnagle, 6,5 mm
11 Forsenket nagle, 4,8 mm lang
26 Nagle, 4,8 mm
2 Flow Form-nagle S18

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Støydemper – motorbrønn – foran (fjerne og skifte ut).
  2. Fjern Hengsel – panser – venstre (fjerne og skifte ut).
  3. Fjern Rattstamme (venstrestyrt) (fjerne og skifte ut).
  4. Fjern Hengsel – panser – venstre (fjerne og skifte ut).
  5. Fjern Gasspedal (fjerne og skifte ut).
  6. Fjern Teppe – foran – venstre (fjerne og skifte ut).
  7. Fjern Teppe – foran – høyre (fjerne og skifte ut).
  8. Fjern Underramme – foran (dobbel motor) (fjerne og montere).
  9. Fjern Skjermenhet – foran – venstre (fjerne og montere).
  10. Fjern Hjul (fjerne og montere).
  11. Fjern Frontrute (gjenbruk av fuktighets- og temperatursensor (fjerne og skifte ut).
  12. Fjern Kompressor for klimaanlegg og supermanifold (fjerne og skifte ut).
  13. Fjern HVAC-enhet (varmepumpe) (fjerne og skifte ut).
  14. Fjern Booster - Brake - Electromechanical (Heat Pump) (LHD) (Remove and Replace).
  15. Fjern Bremsepedal (fjerne og skifte ut).
  16. Fjern Modul – karosserikontroll – foran (dobbel motor) (uten varmepumpe) (fjerne og skifte ut).
  17. Fjern Modul – karosserikontroll – venstre (venstrestyrt) (varmepumpe) (fjerne og skifte ut).
  18. Fjern Panel – nede bak – midtkonsoll (fjerne og skifte ut).
  19. Fjern Høyspenningsbatteri (AWD) (fjerne og montere).
  20. Fjern den opprinnelige komponenten.
    eller Bor gjennom fabrikkpunktsveisinger
    Informational PurposesAn informational icon, calling your attention
    Merk
    Når du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.

    eller Fabrikkpunktsveisinger

  21. Klargjør for montering.

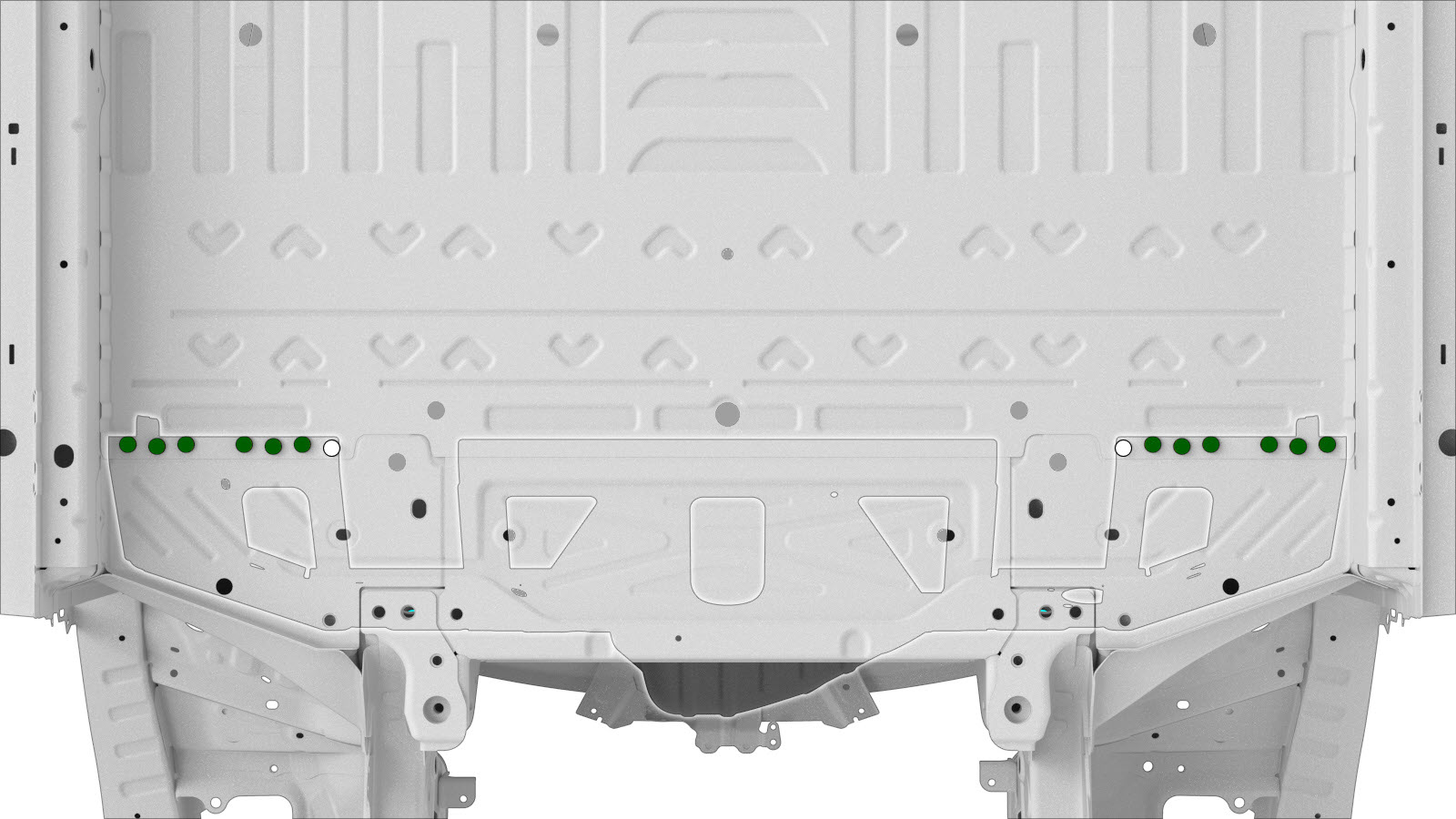

    eller Forsenkede konstruksjonsnagler, 4,8 mm lange
    • A = 263 mm
    • B = 210 mm
    • C = 158 mm
    • D = 105 mm
    • E = 11 mm
    eller Kraftige konstruksjonsnagler, 6,5 mm
    • F = 48 mm
    • G = 7 mm
    • H = 79 mm
    • I = 12 mm
    • J = 24 mm
    • K = 7 mm
    • L = 27 mm
    • M = 11 mm
    • N = 27 mm
    • O = 75 mm
    • P = 8 mm

    eller Konstruksjonspopnagler, 6,5 mm

    eller Forsenkede nagler, 4,8 mm korte

    eller Forsenkede konstruksjonsnagler, 6,5 mm

    eller Nagler, 4,8 mm

    eller Flow Form-nagler, S18

  22. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  23. Monter den nye komponenten eller komponentene.
  24. Utfør nødvendige operasjoner etter reparasjon.
  25. Monter Høyspenningsbatteri (AWD) (fjerne og montere).
  26. Monter Panel – nede bak – midtkonsoll (fjerne og skifte ut).
  27. Monter Modul – karosserikontroll – venstre (venstrestyrt) (varmepumpe) (fjerne og skifte ut).
  28. Monter Modul – karosserikontroll – foran (dobbel motor) (uten varmepumpe) (fjerne og skifte ut).
  29. Monter Bremsepedal (fjerne og skifte ut).
  30. Monter Booster - Brake - Electromechanical (Heat Pump) (LHD) (Remove and Replace).
  31. Monter HVAC-enhet (varmepumpe) (fjerne og skifte ut).
  32. Monter Kompressor for klimaanlegg og supermanifold (fjerne og skifte ut).
  33. Monter Frontrute (gjenbruk av fuktighets- og temperatursensor (fjerne og skifte ut).
  34. Monter Hjul (fjerne og montere).
  35. Monter Skjermenhet – foran – venstre (fjerne og montere).
  36. Monter Underramme – foran (dobbel motor) (fjerne og montere).
  37. Monter Teppe – foran – høyre (fjerne og skifte ut).
  38. Monter Teppe – foran – venstre (fjerne og skifte ut).
  39. Monter Gasspedal (fjerne og skifte ut).
  40. Monter Hengsel – panser – venstre (fjerne og skifte ut).
  41. Monter Rattstamme (venstrestyrt) (fjerne og skifte ut).
  42. Monter Hengsel – panser – venstre (fjerne og skifte ut).
  43. Monter Støydemper – motorbrønn – foran (fjerne og skifte ut).
