Bakre hjulbrønn, demper foran
Korrigeringskode:
10101910902
10101911002
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | RR WHEEL ARCH RNFT, FR (bakre hjulbrønn, demper foran) | |
| 7 | Kraftig konstruksjonsnagle, 6,5 mm | |
| 1 | Bolt , M8x23.5 | Tesla-delenummer 1063260-00-C. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
- Fjern Innerskjerm – bak – venstre (fjerne og skifte ut).
- Fjern Spindel – oppheng – bak – venstre (fjerne og skifte ut).
- Fjern Demper – bak – venstre (fjerne og skifte ut).
- Fjern Subwoofer (fjerne og skifte ut).
- Fjern Fjær – fjæring bak – venstre (fjerne og skifte ut).
- Fjern Lenkearm – krengestabilisator – bak – venstre (fjerne og skifte ut).
- Fjern Ledd – bakre – øvre – bak – venstre (fjerne og skifte ut).
- Fjern Ledd – fremre – nedre – bak – venstre (fjerne og skifte ut).
- Fjern Ledd – fremre – øvre – bak – venstre (fjerne og skifte ut).
- Fjern Teppe – bagasjerom bak (1 stykke) (fjerne og skifte ut).
- Fjern Samleskinner – ladeport til høyspenningsbatteri (NACS) (fjerne og skifte ut).
- Fjern Kledning – side – bagasjerom – høyre (fjerne og skifte ut).
-
Fjern øvre feste for bakre demper.
-

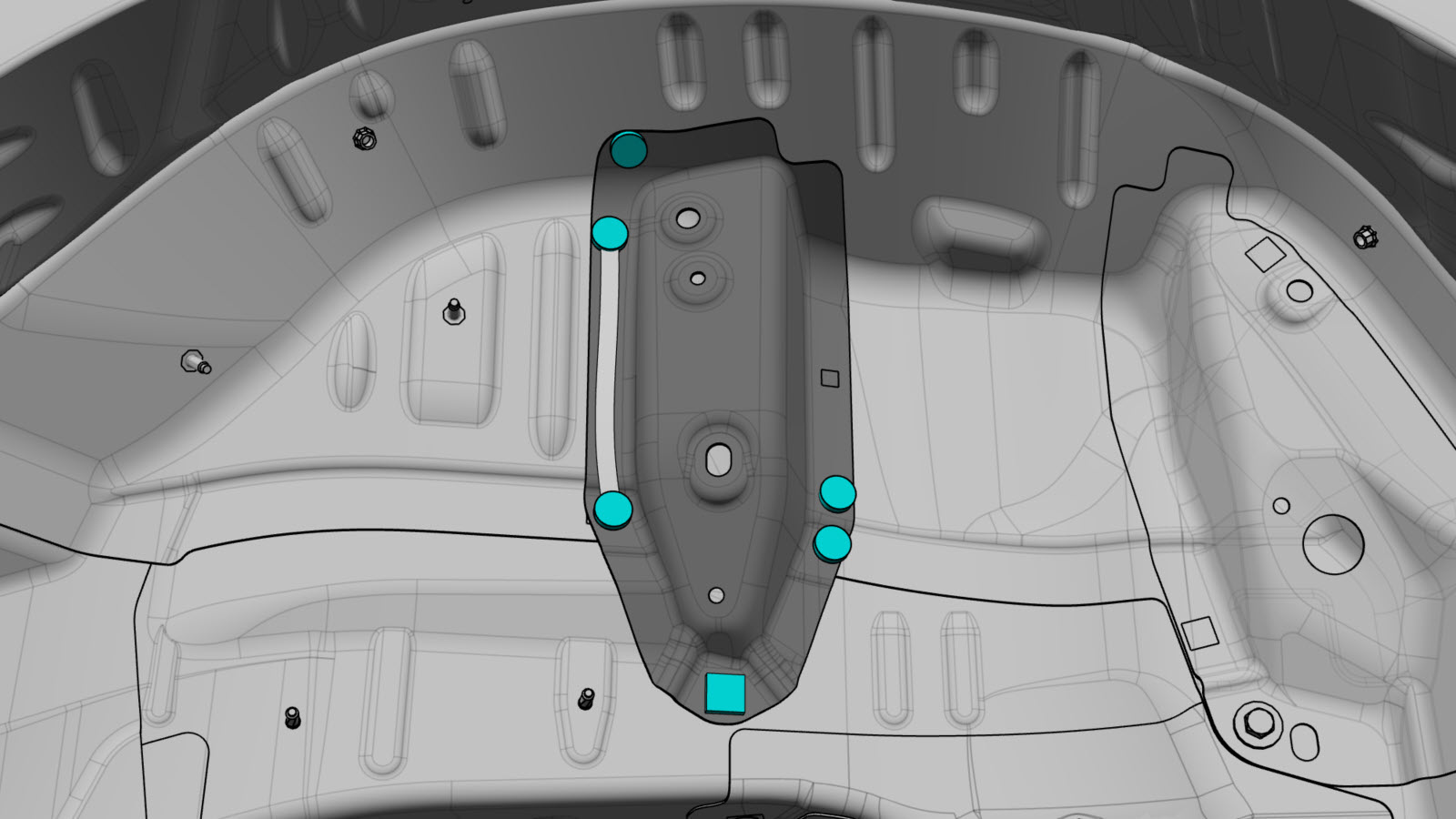

Fjern den opprinnelige komponenten.
-
Klargjør for montering.
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter den nye komponenten eller komponentene.
Stram til bolten til 24 Nm.
-
Monter øvre feste for bakre demper.
- Monter Kledning – side – bagasjerom – høyre (fjerne og skifte ut).
- Monter Samleskinner – ladeport til høyspenningsbatteri (NACS) (fjerne og skifte ut).
- Monter Teppe – bagasjerom bak (1 stykke) (fjerne og skifte ut).
- Monter Ledd – fremre – øvre – bak – venstre (fjerne og skifte ut).
- Monter Ledd – fremre – nedre – bak – venstre (fjerne og skifte ut).
- Monter Ledd – bakre – øvre – bak – venstre (fjerne og skifte ut).
- Monter Lenkearm – krengestabilisator – bak – venstre (fjerne og skifte ut).
- Monter Fjær – fjæring bak – venstre (fjerne og skifte ut).
- Monter Subwoofer (fjerne og skifte ut).
- Monter Demper – bak – venstre (fjerne og skifte ut).
- Monter Spindel – oppheng – bak – venstre (fjerne og skifte ut).
- Monter Innerskjerm – bak – venstre (fjerne og skifte ut).
