Fremre støtdempertårn, endepanel

Korrigeringskode: 10101004302 10101010102 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
Denne prosedyren kan utføres uten å bruke rammeløfter.

Deleliste


Antall	Beskrivelse	Bilde/merknader

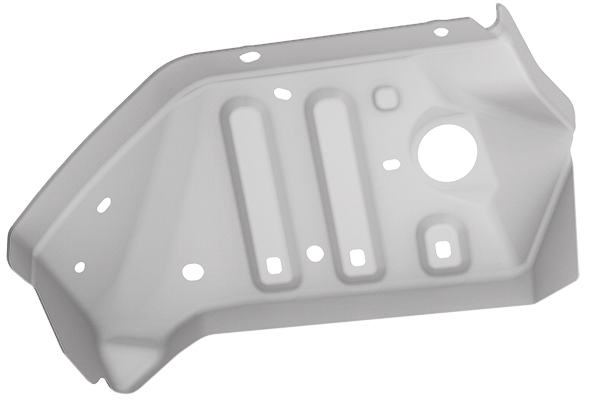

1	Fremre støtdempertårn, endepanel
12	Konstruksjonspopnagle, 6,5 mm
1	Konstruksjonsnagle, 6,5 mm medium

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern Beholder – vindusspyler (fjerne og skifte ut).
Fjern Hengsel – panser – venstre (fjerne og skifte ut).
Fjern Skjermenhet – foran – venstre (fjerne og montere).
Fjern Deksel – kanalpanel – nedre – venstre (fjerne og skifte ut).
Fjern Kompressor for klimaanlegg og supermanifold (fjerne og skifte ut).
Fjern Støydemper – motorbrønn – foran (fjerne og skifte ut).
Fjern Innerskjerm – foran – venstre (fjerne og skifte ut).
Fjern Panel – luftskjerm – foran (fjerne og skifte ut).
Fjern dekselenheten for avstiverboksen.
Fjern den opprinnelige komponenten.

Fabrikkpunktsveising

Merk
Det første bildet viser endepanelet for støtdempertårnet nedenfra, og det andre bildet er ovenfra.
Klargjør for montering.

Konstruksjonspopnagle, 6,5 mm

Konstruksjonsnagle, 6,5 mm medium
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Monter dekselenheten for avstiverboksen.
Utfør nødvendige operasjoner etter reparasjon.
Monter Panel – luftskjerm – foran (fjerne og skifte ut).
Monter Innerskjerm – foran – venstre (fjerne og skifte ut).
Monter Støydemper – motorbrønn – foran (fjerne og skifte ut).
Monter Kompressor for klimaanlegg og supermanifold (fjerne og skifte ut).
Monter Deksel – kanalpanel – nedre – venstre (fjerne og skifte ut).
Monter Skjermenhet – foran – venstre (fjerne og montere).
Monter Hengsel – panser – venstre (fjerne og skifte ut).
Monter Beholder – vindusspyler (fjerne og skifte ut).
