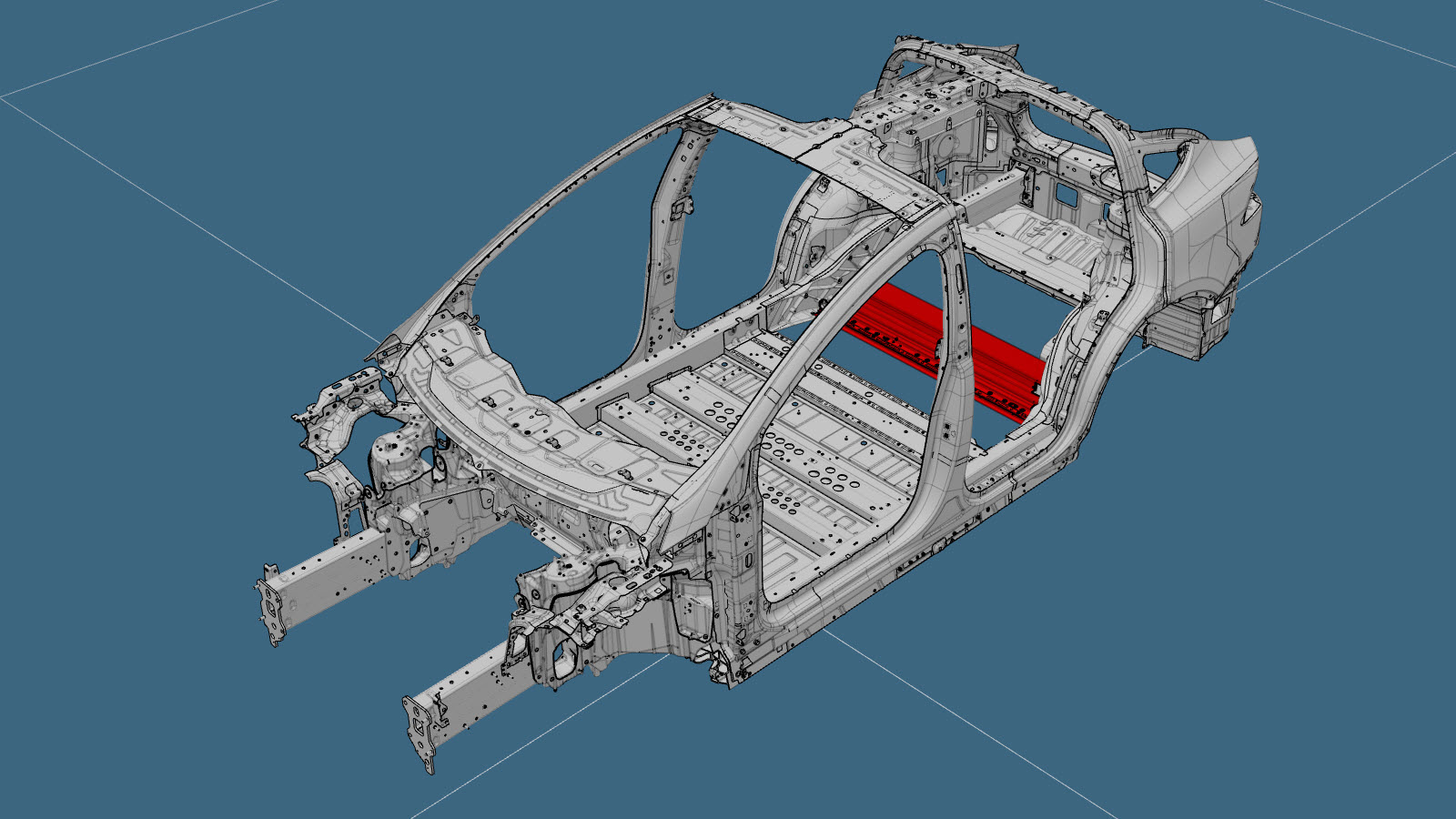

Traversa inferiore torque box posteriore (veicoli costruiti dal 15 novembre 2021 fino al 6 marzo 2022 e dopo il 7 aprile 2022)

Elenco parti

Quantità Descrizione Immagine / Note

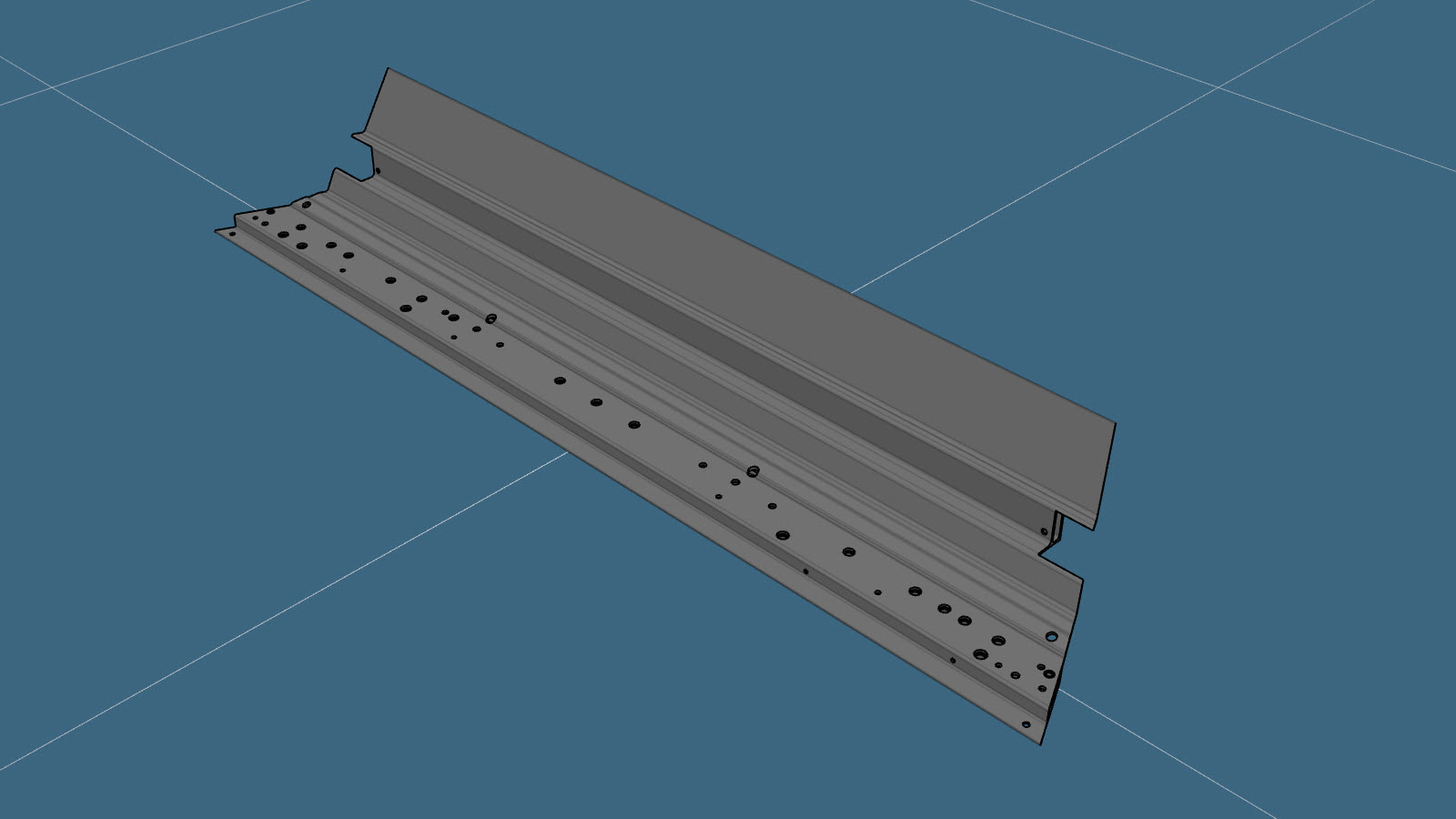

1 ASY-CROSSMEMBER RR TORQUE BOX LWR (traversa torque box posteriore inferiore)
8 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
Solo SX: 1 Bullone , M8x27 Numero parte Tesla 1621820-00-A.
Solo SX: 1 Bullone , M10-1,5x23 Numero parte Tesla 1111154-00-B.
2 Bullone , M6-1x19 Numero parte Tesla 1454541-00-A.
2 Bullone M8x50 Numero parte Tesla 1552447-00-A.
2 Bullone , M8x20 Numero parte Tesla 1007580-00-A.
2 Dado , M8-1,25,HF,Steel[10],ZnAl,BLACK Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Copertura motore posteriore.
  2. Rimuovere Pannello pianale sedili della seconda fila.
  3. Rimuovere il Rinforzo inferiore torque box posteriore DX e SX.
  4. Rimuovere il componente originale.

    o RIVTAC

    o bulloni

    o rivetti strutturali di fabbrica

    BOM di fabbrica

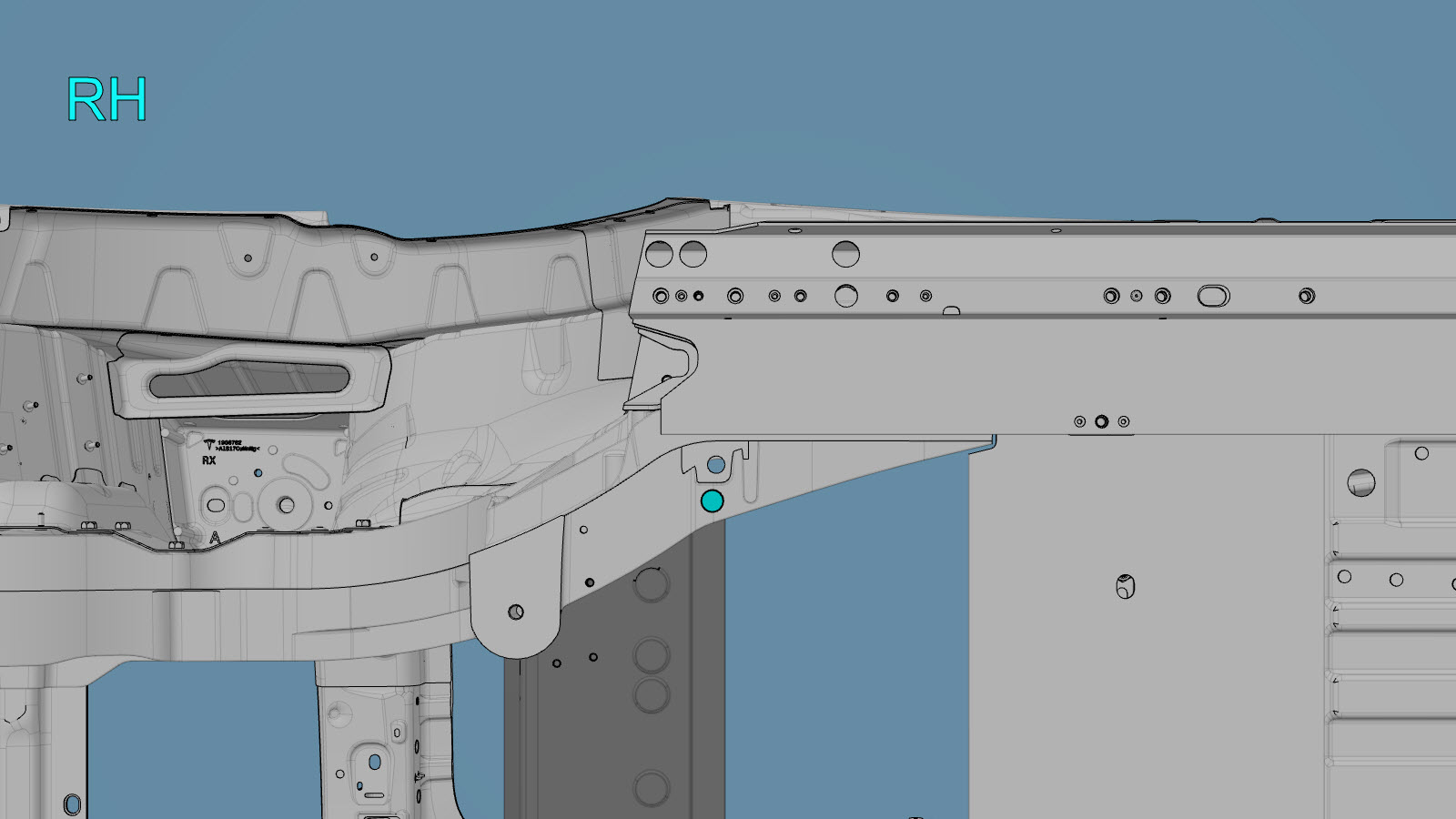

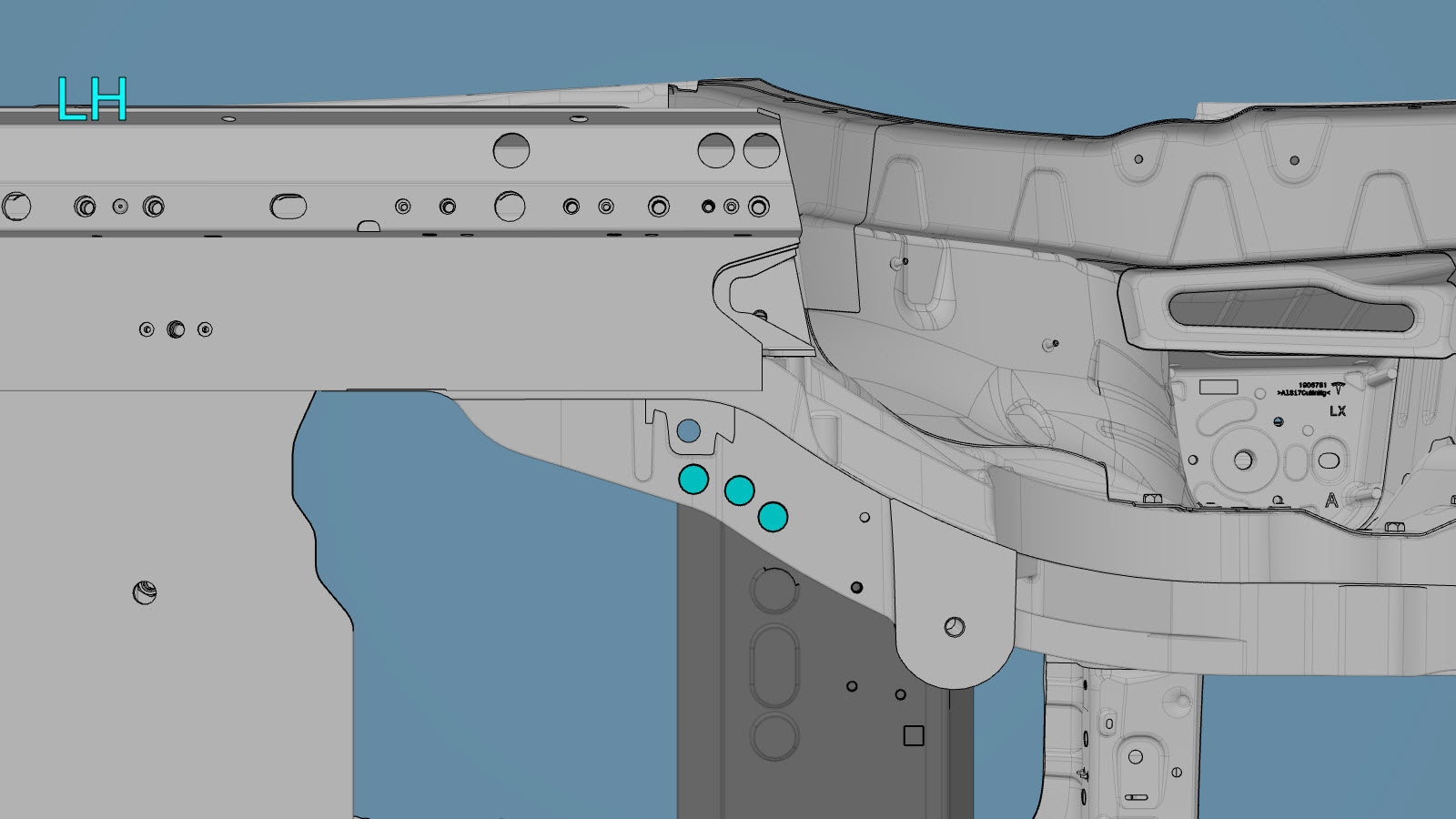

  5. Utilizzare adesivo strutturale per fissare i dadi in posizione sul lato interno del nodo posteriore.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necessario, smerigliare i bordi dei dadi finché non sono a filo con la posizione di montaggio.

    Dado

  6. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

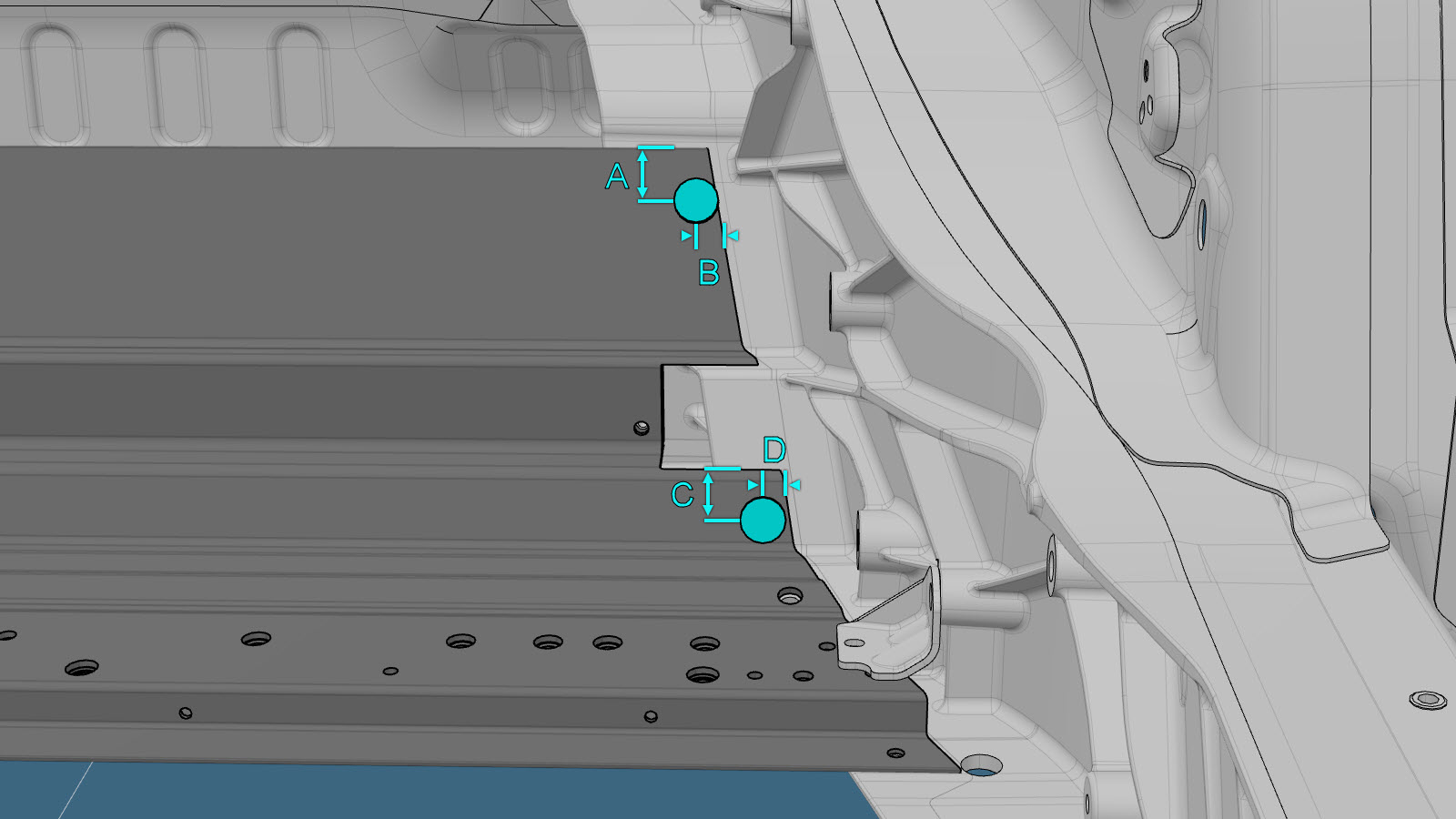

    o rivetti strutturali ad alta resistenza, 6,5 mm
    • A = 24 mm
    • B = 9 mm
    • C = 21 mm
    • D = 11 mm

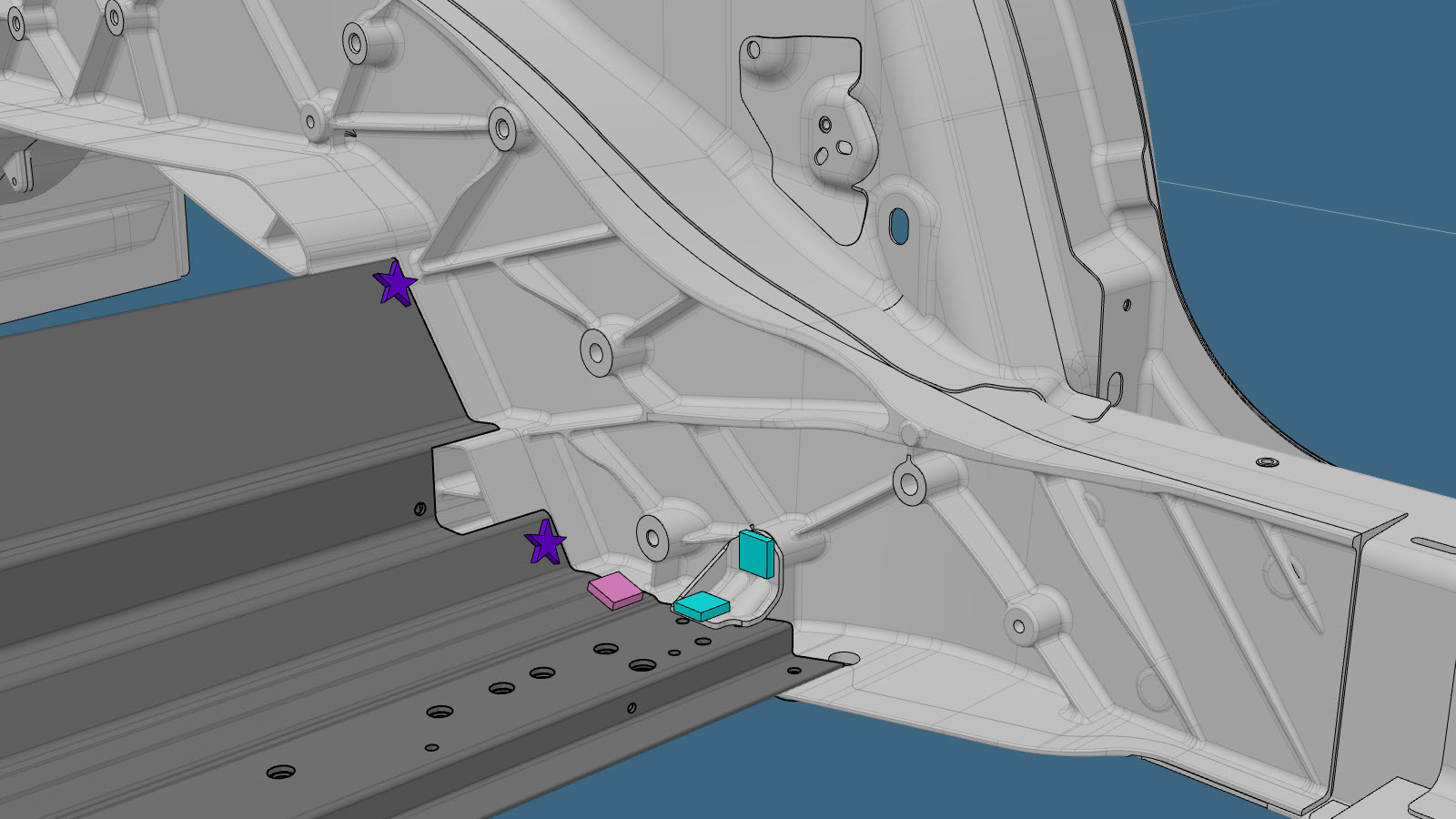

    o bulloni
    Informational PurposesAn informational icon, calling your attention
    Nota
    Installare il bullone M6-1x19, numero parte 1454541-00-A, nella posizione indicata dal cerchio rosso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Installare il bullone M8-1.25x22, numero parte 1552447-00-A, nella posizione indicata dal cerchio verde.
  7. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  8. Installare il/i nuovo/i componente/i.

    Serrare i bulloni come segue:

    • Bulloni a testa esagonale M8x27 numero parte 1621820-00-A: 20 Nm.
    • Bulloni a testa esagonale M10x23 numero parte 1111154-00-B: 30 Nm.
    • Bulloni a testa esagonale M6-1x19 numero parte 1454541-00-A: 11 Nm.
    • Bulloni a testa esagonale M8x20 numero parte 1007580-00-A: 25 Nm.
    • Bulloni a testa esagonale M8x22 numero parte 1552447-00-A: 25 Nm.
  9. Installare il Rinforzo inferiore torque box posteriore DX e SX.
  10. Installare il Pannello pianale sedili della seconda fila.
  11. Installare Copertura motore posteriore.
  12. Eseguire le eventuali operazioni post-riparazione necessarie.
