Gruppo area del tetto

Codice modifica: 10102702102 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Elenco parti

Quantità Descrizione Immagine / Note

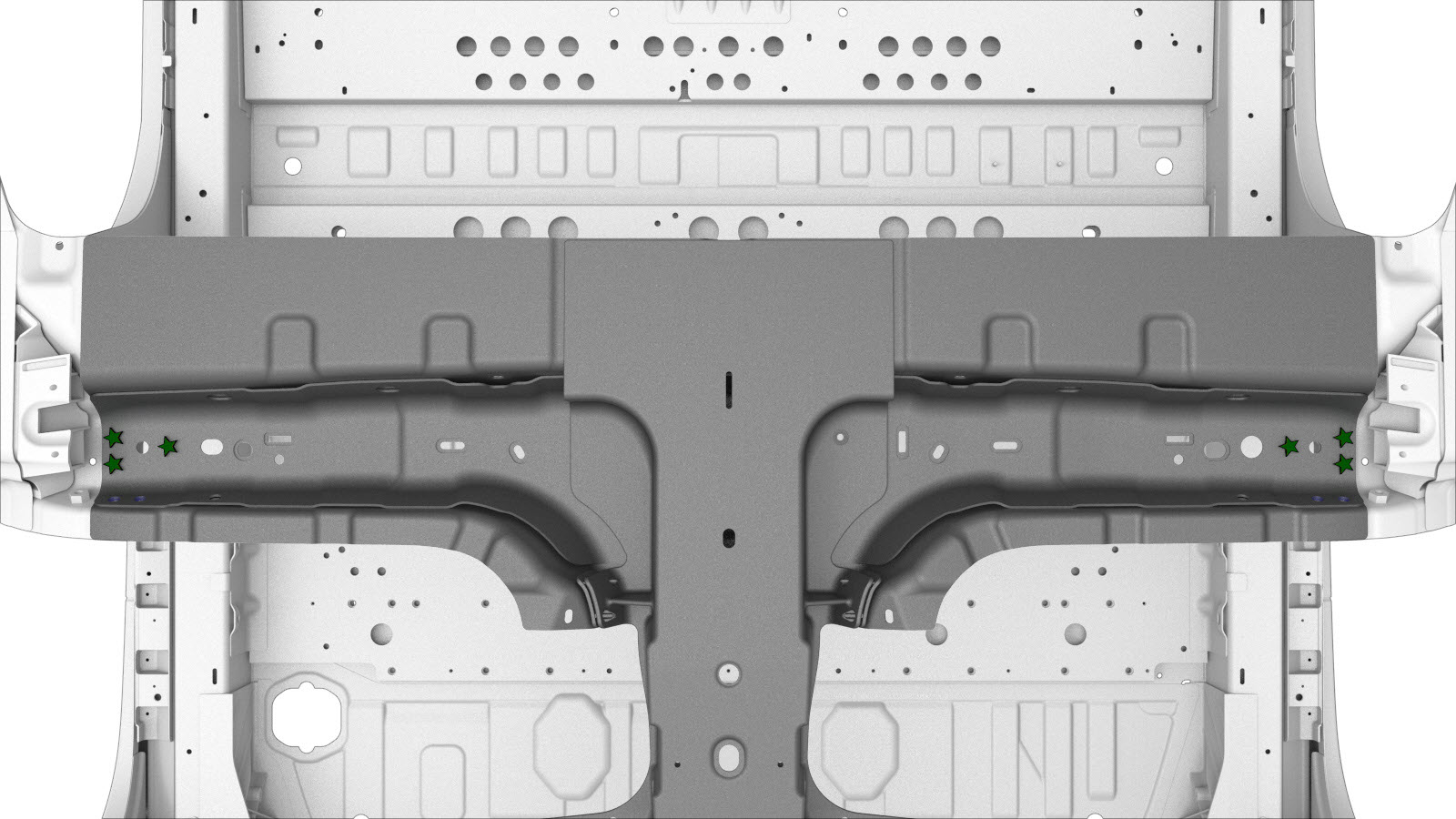

1 MODEL X CENTER SPINE ASY (gruppo area del tetto)
4 Rivetto strutturale a strappo, 6,5 mm
6 Rivetto Flow-Form S48
4 Rivetto Flow-Form S38
4 Bullone, testa Torx , M8x27 Numero parte Tesla 1621820-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Parte superiore traversa posteriore.
  2. Rimuovere il Parte superiore traversa anteriore SX e DX.
  3. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o SPR di fabbrica

    o bullone, testa Torx

  4. Predisporre l'installazione.
    o rivetti strutturali a strappo, 6,5 mm
    • A = 51 mm.
    • B = 15 mm.

    o rivetti Flow-Form, S48

    o bullone, testa Torx

  5. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  6. Installare il/i nuovo/i componente/i.
    Serrare i bulloni a 24 Nm.
  7. Installare il Parte superiore traversa anteriore SX e DX.
  8. Installare il Parte superiore traversa posteriore.
  9. Installare i dispositivi di fissaggio come indicato.

    o rivetti Flow-Form, S38

  10. Eseguire le eventuali operazioni post-riparazione necessarie.
