Gruppo torretta ammortizzatore (anteriore)

Codice modifica: 10101007902 10101008102 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 SHOCK TOWER (gruppo torretta ammortizzatore - anteriore)
Deflettore NVH poggiapiede - SX
18 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
2 Rivetto strutturale a flangia
2 Bullone , HF,M8x31 Numero parte Tesla 1660843-00-A.
2 Bullone , HF,M10-1,5x30 Numero parte Tesla 1004383-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Parte interna torque box.
  2. Rimuovere Connettore tra lato mascherina e soglia.
  3. Rimuovere Pianale anteriore (sezione).
  4. Rimuovere il componente originale.

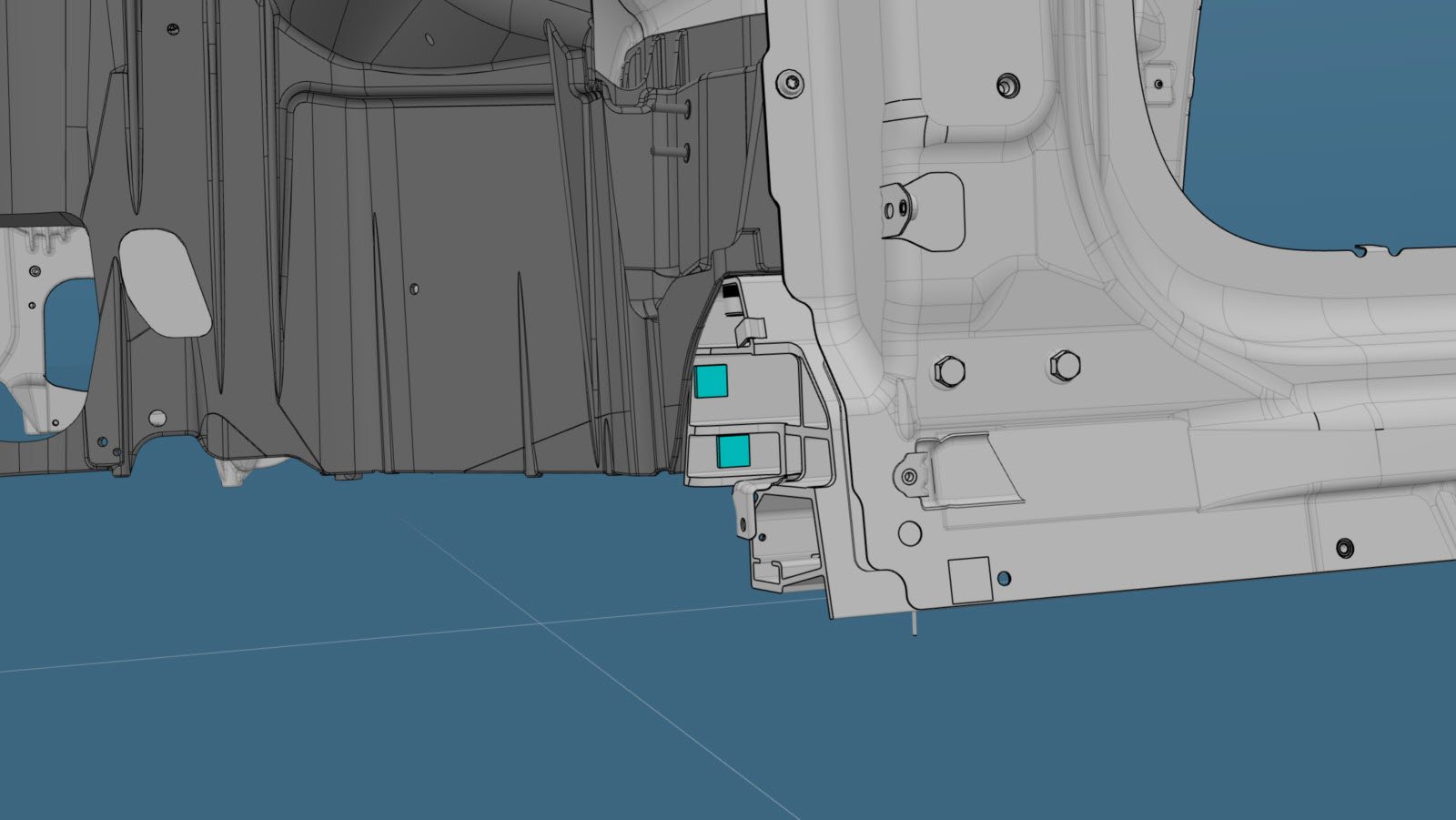

    o saldature a punti di fabbrica

    o SPR di fabbrica

    o rivetti strutturali di fabbrica

    o RIVTAC

    o bulloni

    o bullone, testa Torx

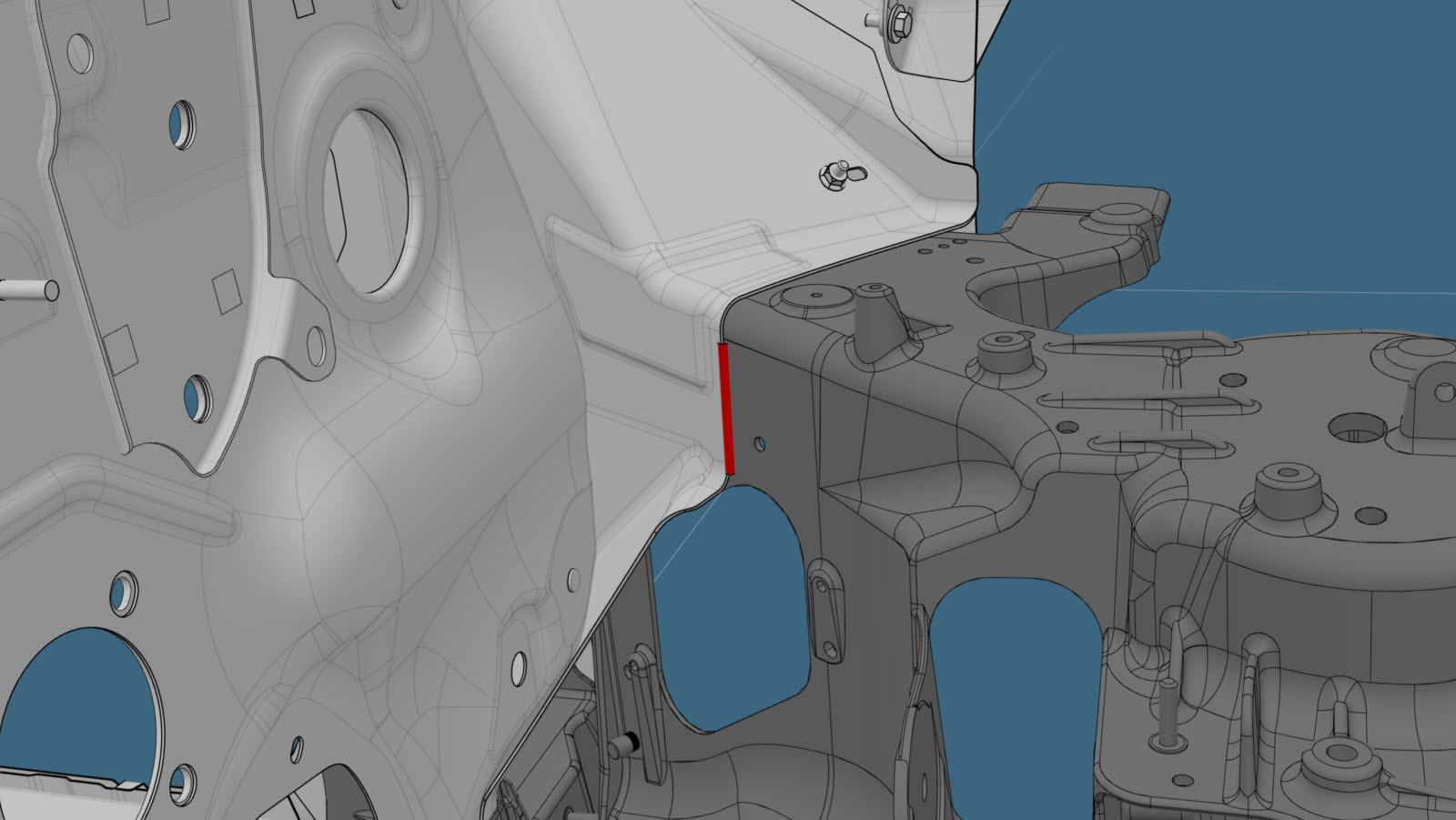

    Saldatura GMA

  5. Rimuovere i deflettori NVH dal gruppo poggiapiedi.
  6. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota

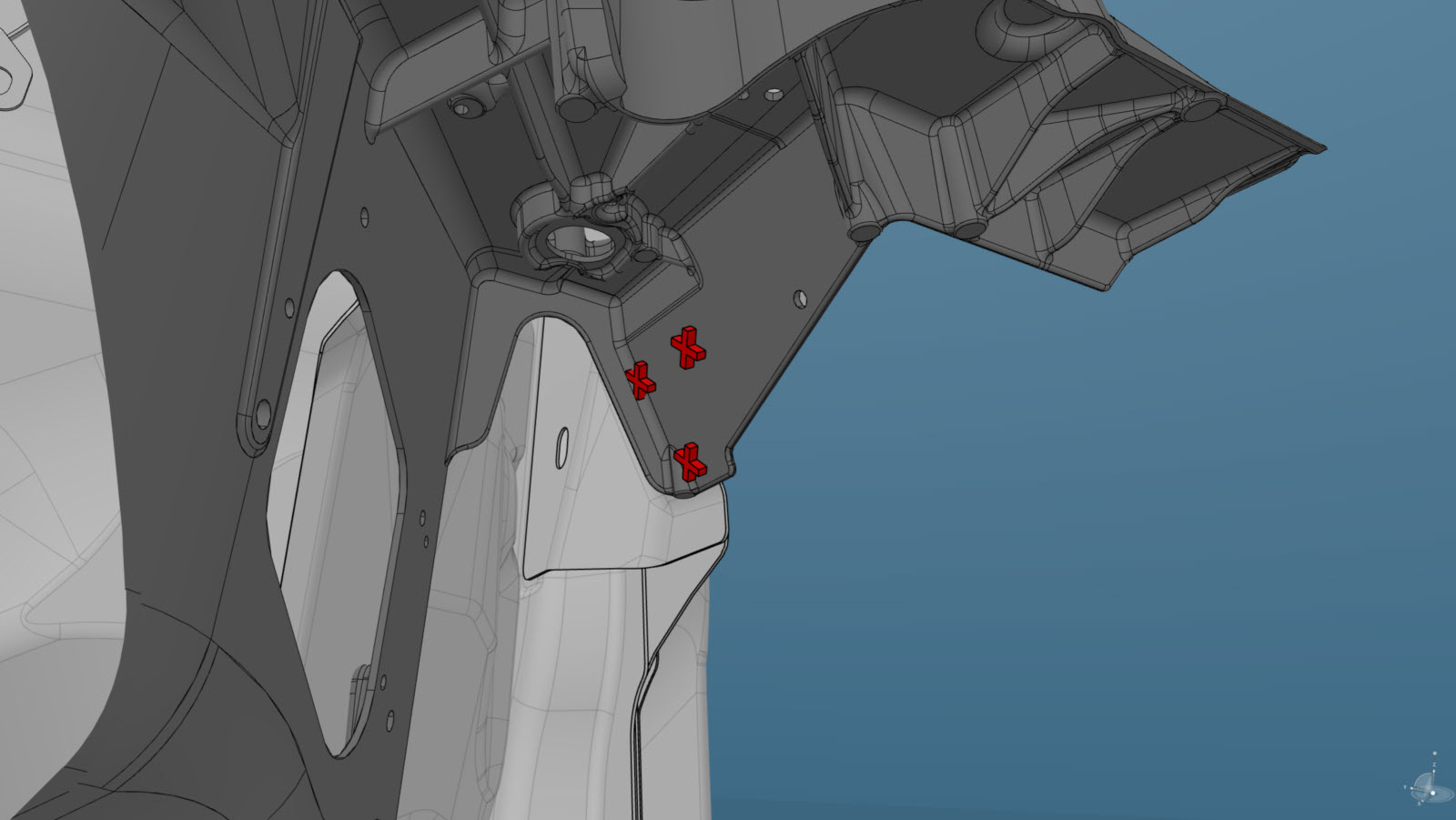

    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

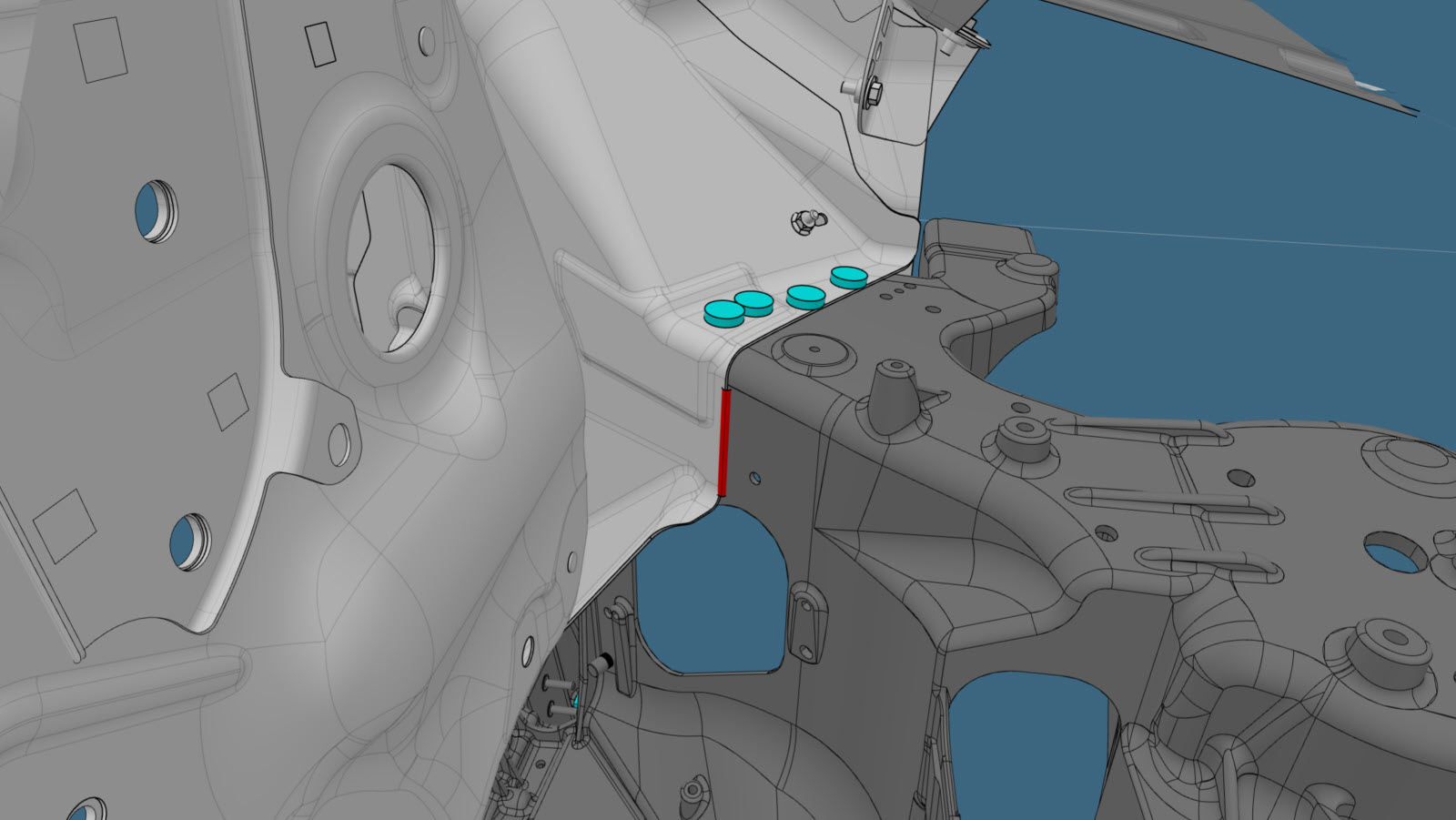

    o rivetti strutturali ad alta resistenza, 6,5 mm

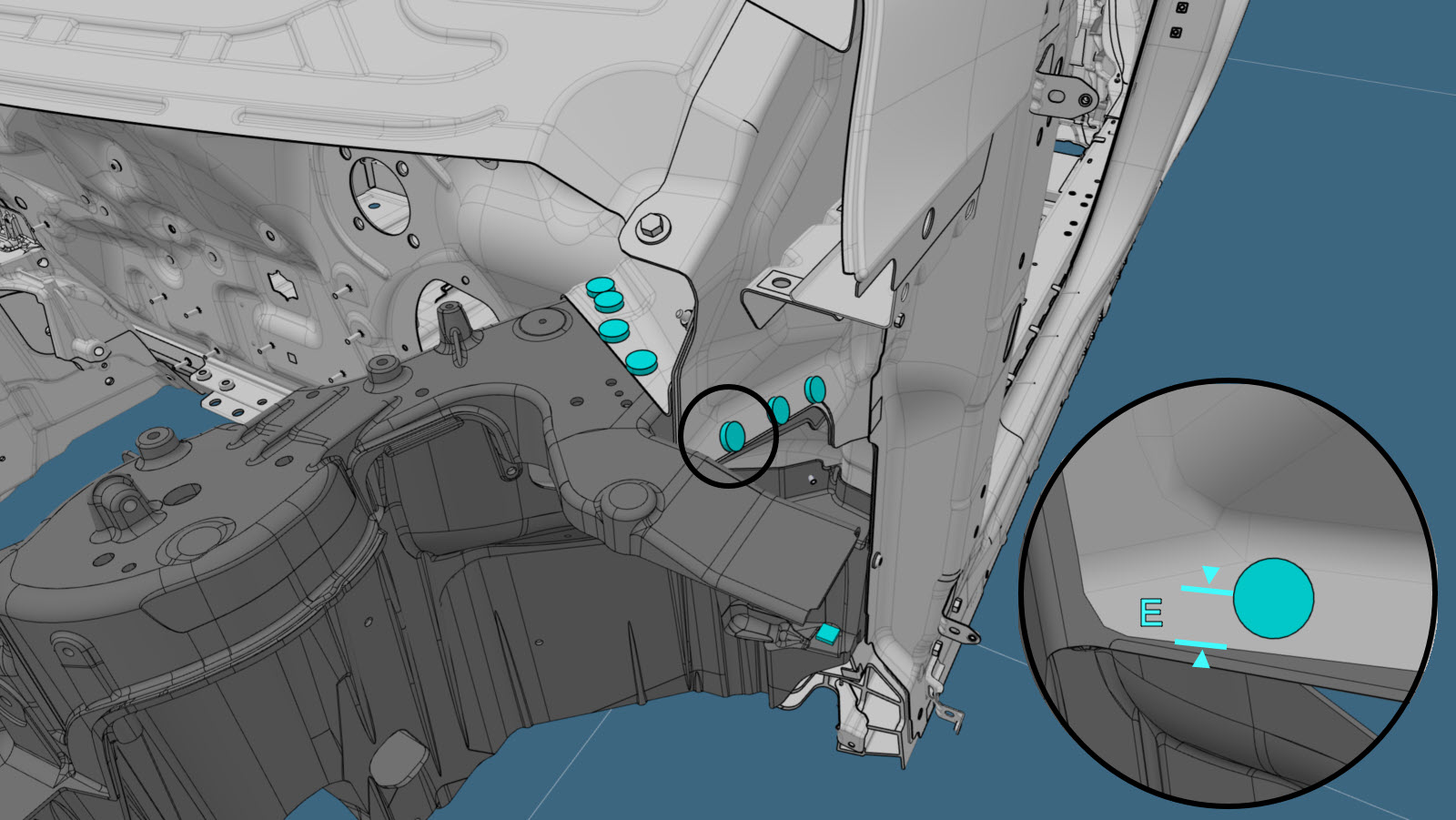

    • A = 20 mm
    • B = 15 mm
    • C = 44 mm
    • D = 15 mm
    • E = 5 mm

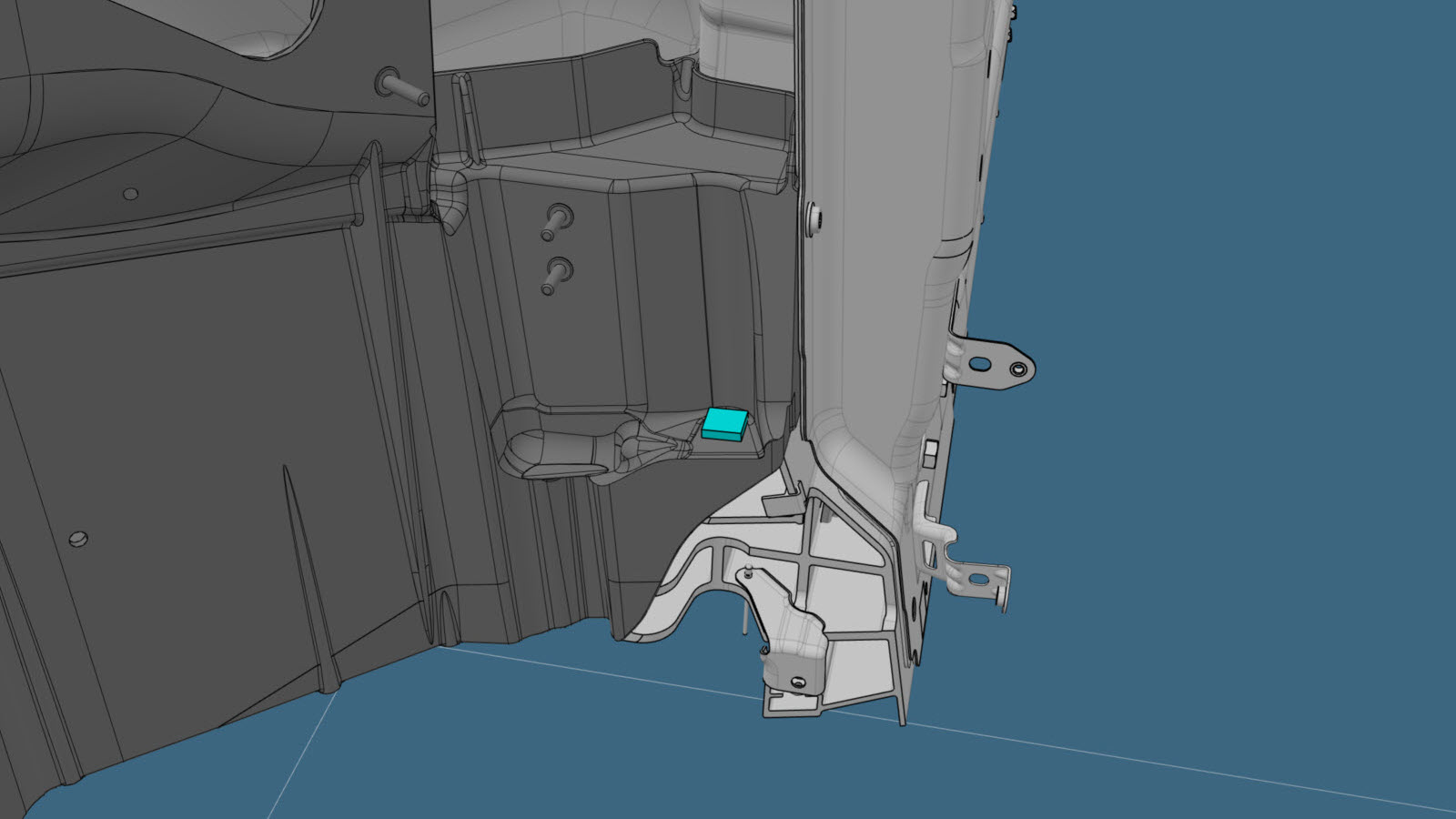

    o rivetti strutturali a flangia, 6,5 mm

    o bulloni

    Saldatura GMA

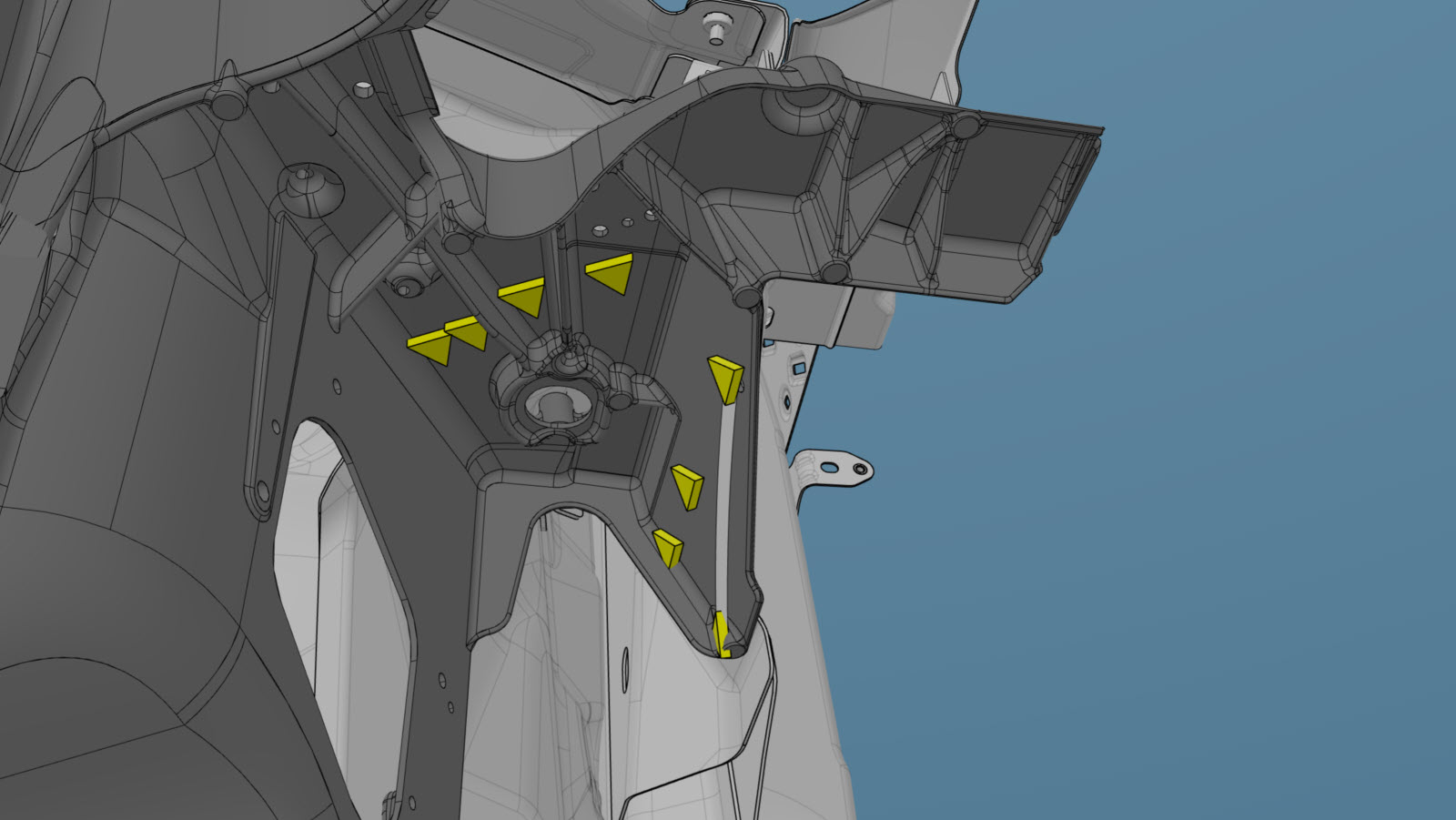

  7. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  8. Installare i deflettori NVH nel gruppo poggiapiedi.
  9. Installare il/i nuovo/i componente/i.

    Serrare i bulloni come segue:

    • Bulloni a testa esagonale M8x31 numero parte 1660843-00-A: 30 Nm.
    • Bulloni a testa esagonale M10-1.5x30 numero parte 1004383-00-A: 45 Nm.
  10. Eseguire una saldatura GMA.

    Saldatura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  11. Installare Connettore tra lato mascherina e soglia.
  12. Installare Guida telaio anteriore.
  13. Installare Parte interna torque box.
  14. Installare Gruppo parafango.
  15. Installare Supporto parafango.
  16. Eseguire le eventuali operazioni post-riparazione necessarie.
