Gruppo poggiapiedi
Codice modifica:
10101022702
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | Asy-CrossMember ToeBoard (gruppo poggiapiedi) | |
| 1 | Deflettore NVH poggiapiedi SX | Numero parte Tesla 1622950-00-A. |
| 1 | Deflettore NVH poggiapiedi DX | Numero parte Tesla 1622951-00-A. |
| 11 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 9 | Rivetto strutturale a strappo, 6,5 mm | |
| 2 | Rivetto svasato, 4,8 mm, lungo | |
| 8 | Rivetto strutturale svasato, 6,5 mm | |
| 2 | Rivetto strutturale a flangia | |
| 3 | Bullone, testa Torx , M8x34 | Numero parte Tesla 1022448-00-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere Gruppo torretta ammortizzatore (anteriore).
-
Rimuovere Lato mascherina.
-
Rimuovere Soglia (completa).
-
Rimuovere il componente originale.
-
Predisporre l'installazione.

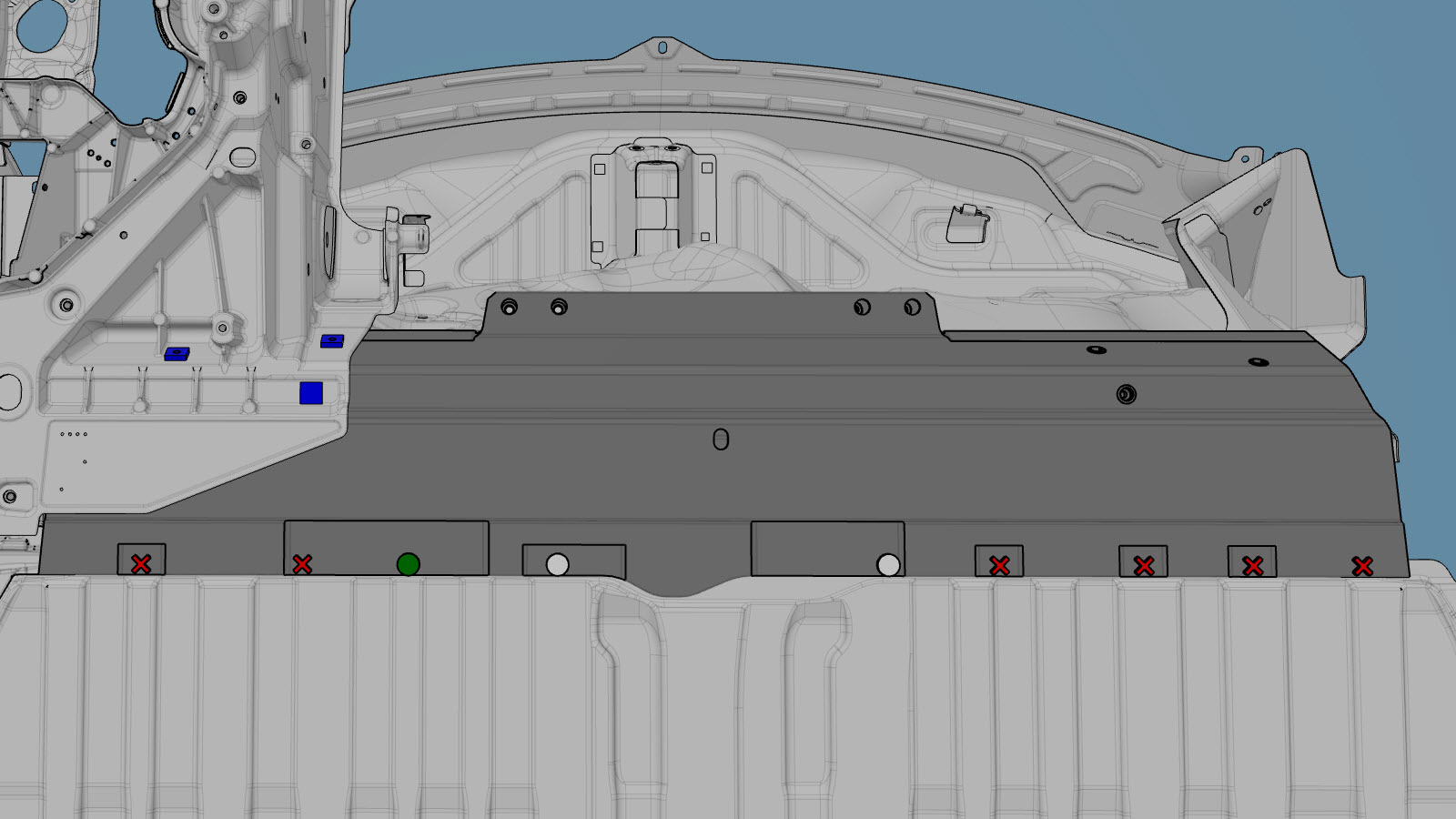

o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 12 mm
- B = 53 mm
- C = 10 mm
- D = 31 mm
- G = 15 mm
- H = 20 mm
- I = 44 mm
o rivetti strutturali a strappo, 6,5 mm- E = 14 mm
- F = 252 mm
o rivetti svasati, 4,8 mm, lunghi
o rivetti strutturali svasati, 6,5 mm- J = 10 mm
- K = 52 mm
- L = 198 mm
- M = 409 mm
- N = 279 mm
- O = 181 mm
- P = 82 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-
Installare i deflettori NVH nel gruppo poggiapiedi.
-
Installare il/i nuovo/i componente/i.
Serrare tutti i bulloni a 30 Nm.
-
Installare il Gruppo torretta ammortizzatore (anteriore).
-
Installare Lato mascherina.
-
Installare Soglia (completa).
- Eseguire le eventuali operazioni post-riparazione necessarie.
