Pannello posteriore (veicoli costruiti dopo il 21 maggio 2024)
Codice modifica:
10101821202
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | REAR BODY PANEL ASSEMBLY (gruppo pannello posteriore) | |
| 36 | Rivetto strutturale a strappo, 6,5 mm | |
| 2 | Rivetto Flow-Form S18 | |
| 2 | Rivetto Flow-Form S28 | |
| 2 | Rivetto Flow-Form S38 | |
| 8 | Bullone , HF,M10-1.5x35,[109],ZNFL,SMAT | Numero parte Tesla 1044009-00-A. |
| 8 | Dado , M10x1,5 | Numero parte Tesla 1047337-00-A. |
| 8 | Rondella | Numero parte Tesla 1079620-00-B. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere il componente originale.
o bulloni
o SPR di fabbrica
o saldature a punti di fabbrica
o perforazione delle saldature a punti di fabbricaNotaDurante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti. -
Predisporre l'installazione.

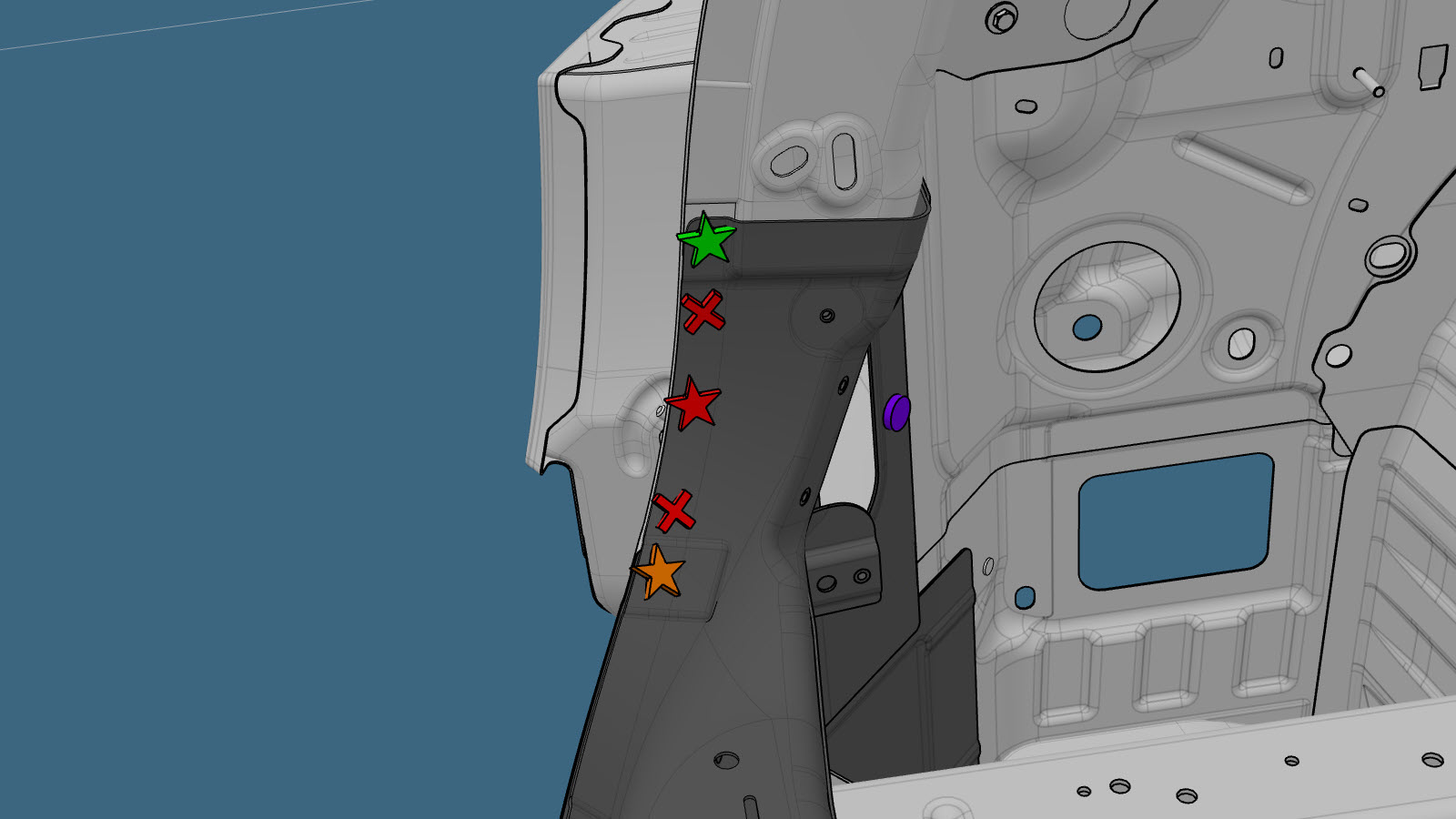

NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.
o rivetti strutturali a strappo, 6,5 mm
o bulloni
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-
Installare il/i nuovo/i componente/i.
Serrare i dadi a 50 Nm.
- Eseguire le eventuali operazioni post-riparazione necessarie.
