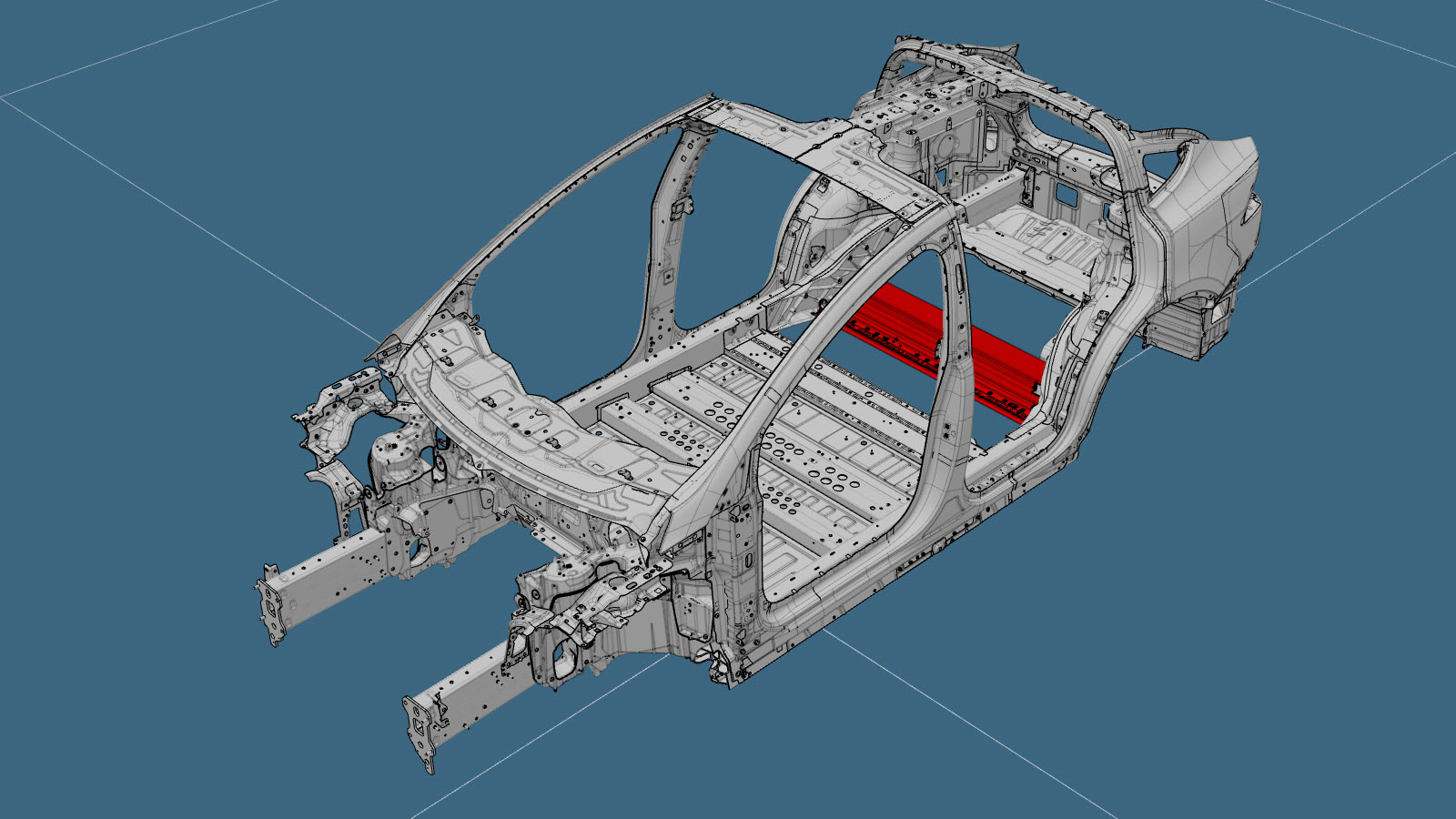

Traversa inferiore torque box posteriore (veicoli costruiti dal 7 marzo 2022 fino al 7 aprile 2022)

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note

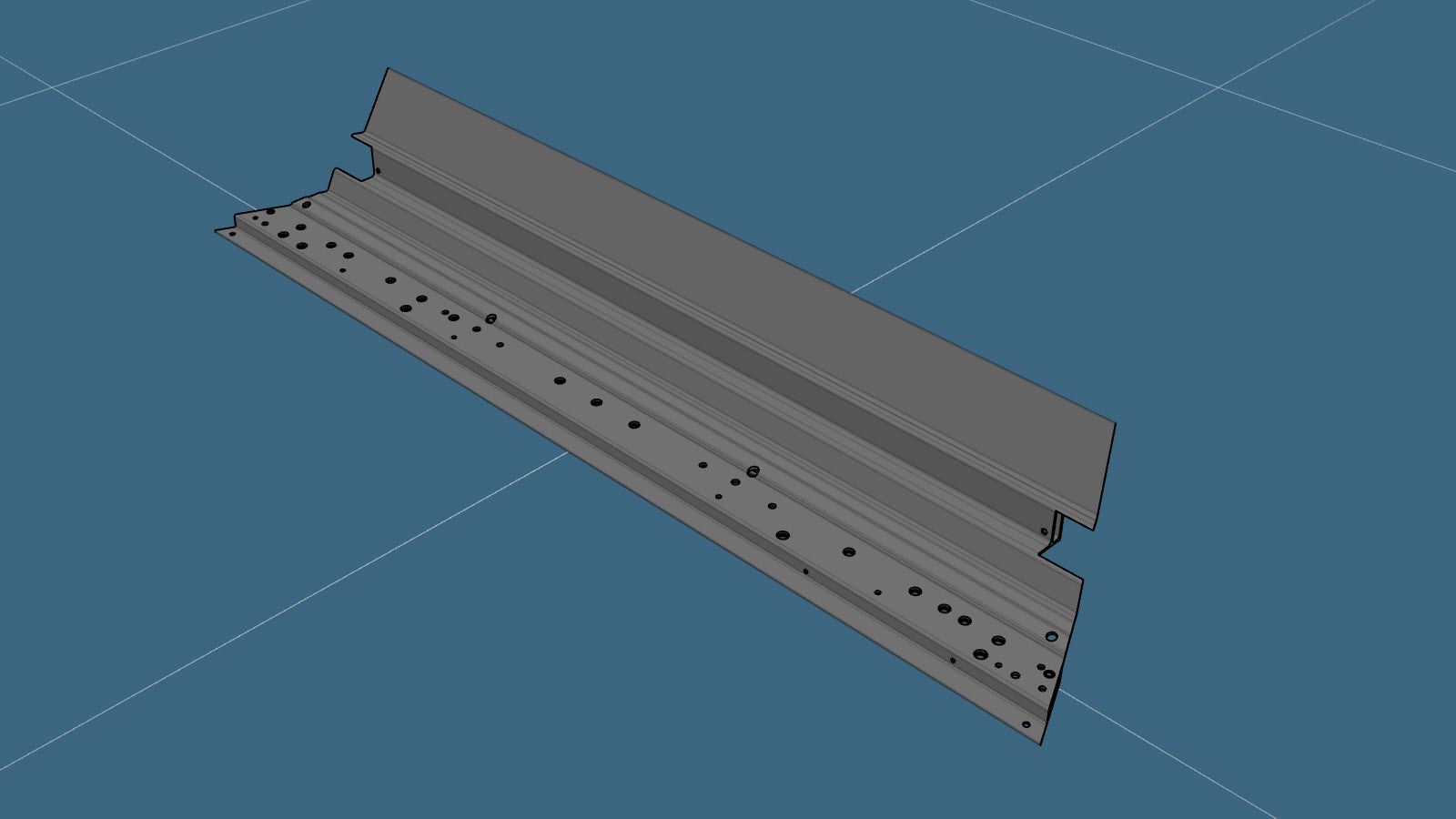

1	ASY-CROSSMEMBER RR TORQUE BOX LWR (traversa torque box posteriore inferiore)
8	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
Solo SX: 1	Bullone , M8x27	Numero parte Tesla 1621820-00-A.
Solo SX: 1	Bullone , M10-1,5x23	Numero parte Tesla 1111154-00-B.
Solo DX: 1	Bullone HF, M8-1.25x22,[109],G0110,MAT	Numero parte Tesla 1552447-00-A.
2	Bullone , M6-1x19	Numero parte Tesla 1454541-00-A.
2	Bullone , M8x20	Numero parte Tesla 1007580-00-A.
2	Dado , M8-1,25,HF,Steel[10],ZnAl,BLACK	Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Copertura motore posteriore.
Rimuovere Pannello pianale sedili della seconda fila.
Rimuovere il Rinforzo inferiore torque box posteriore DX e SX.

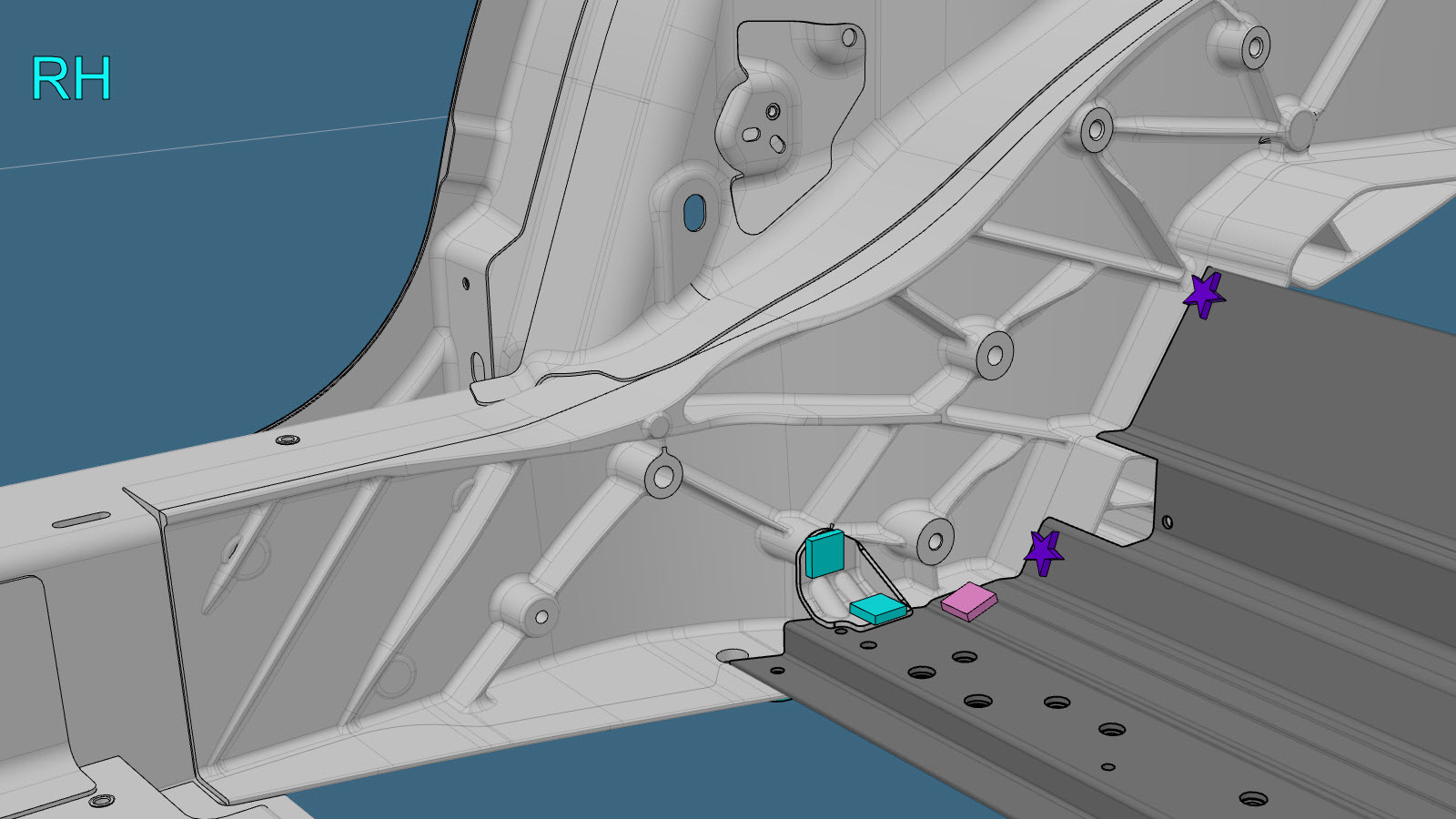

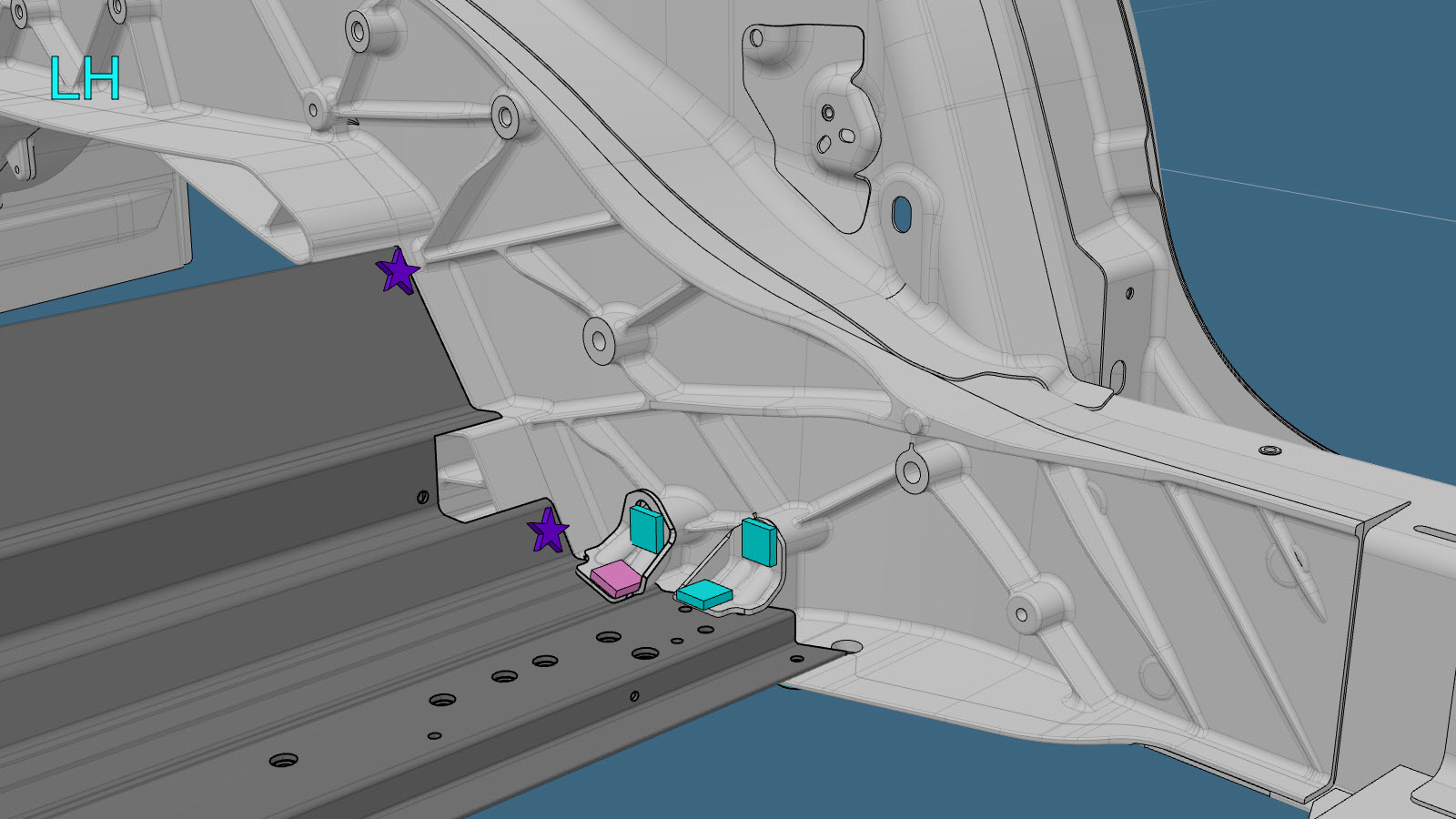

Rimuovere il componente originale.

o RIVTAC

o bulloni

o rivetti strutturali di fabbrica

BOM di fabbrica

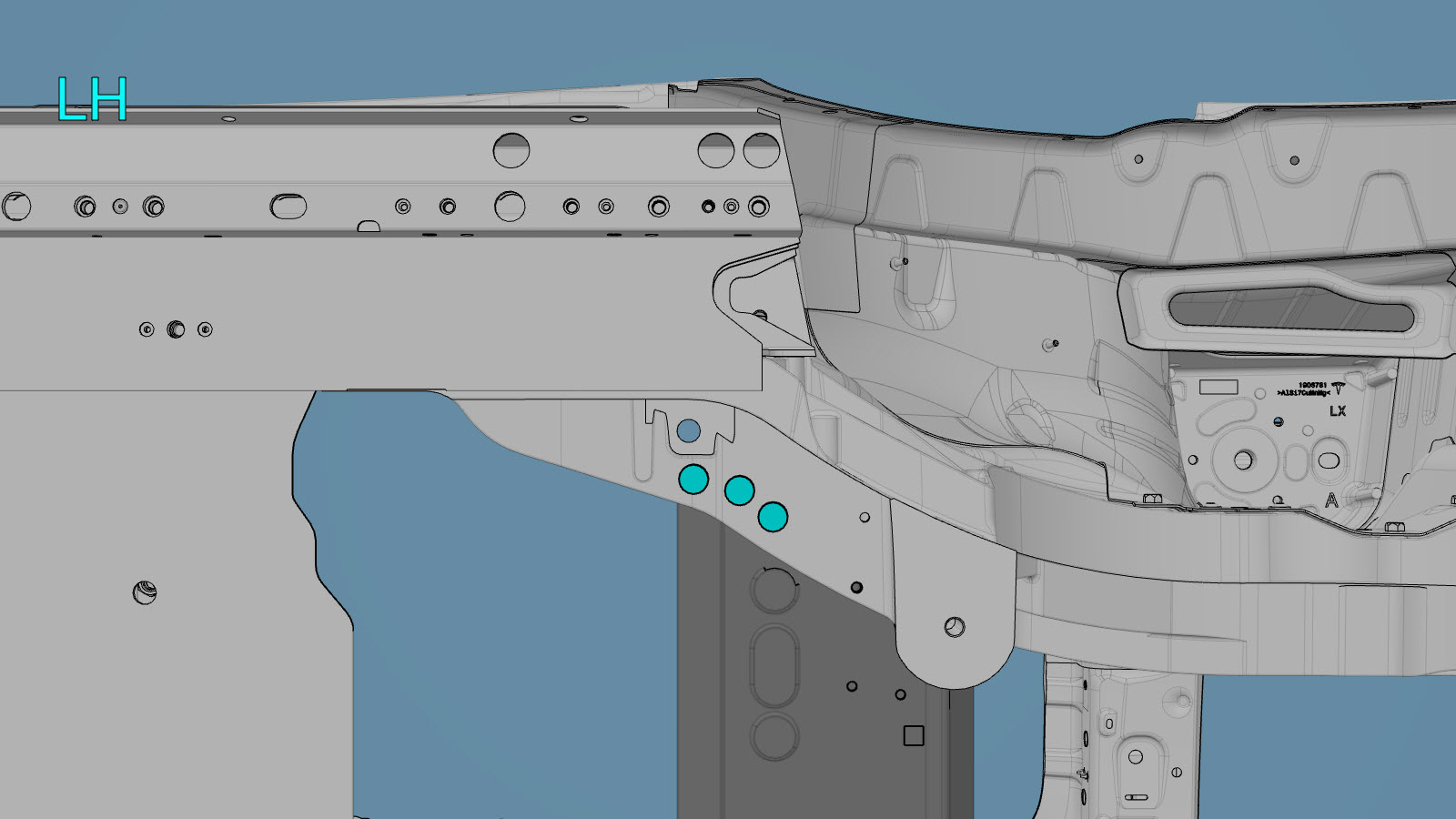

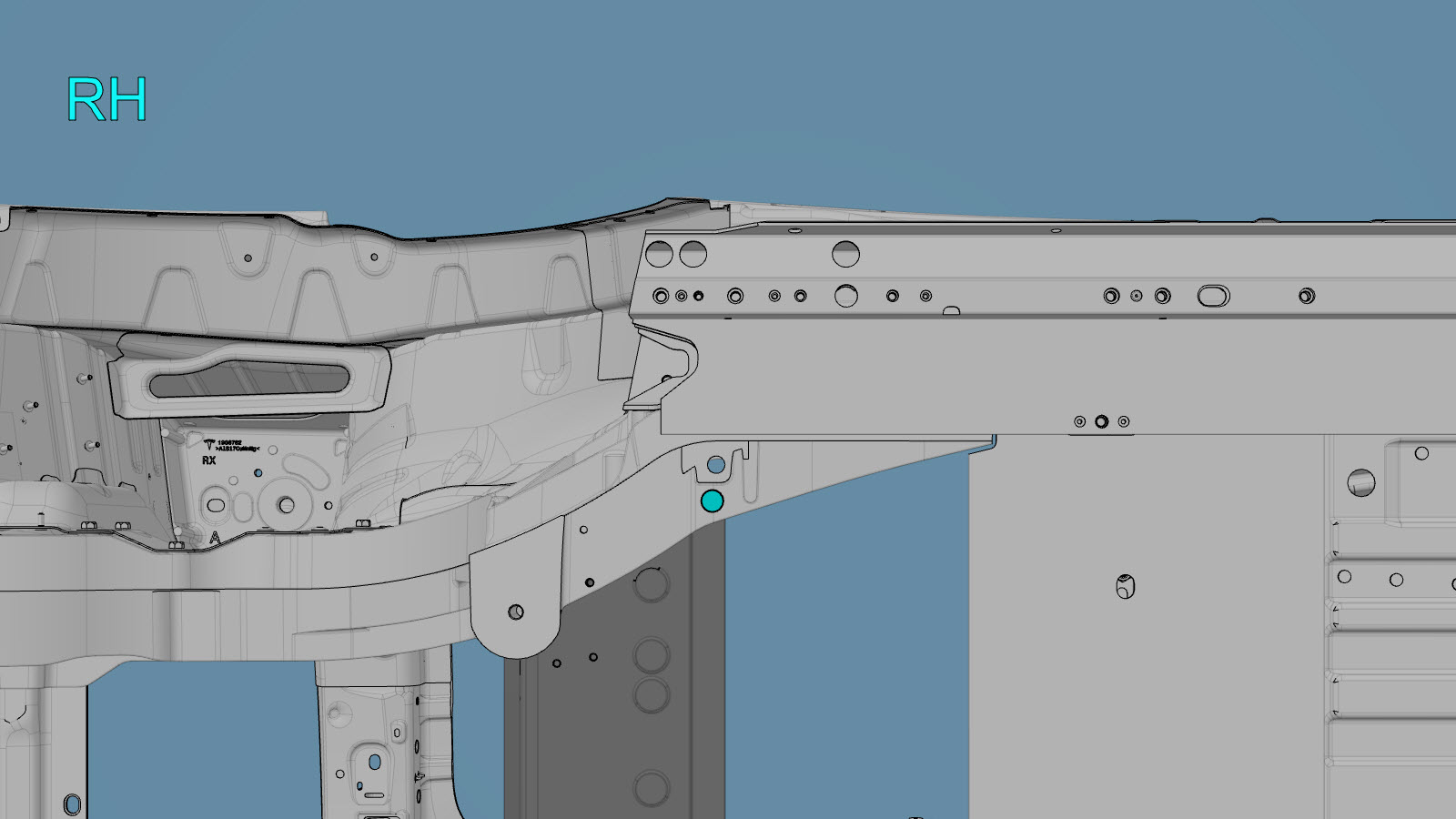

Utilizzare adesivo strutturale per fissare i dadi in posizione sul lato interno del nodo posteriore.

Nota
Se necessario, smerigliare i bordi dei dadi finché non sono a filo con la posizione di montaggio.

Dado
Predisporre l'installazione.
Nota
Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

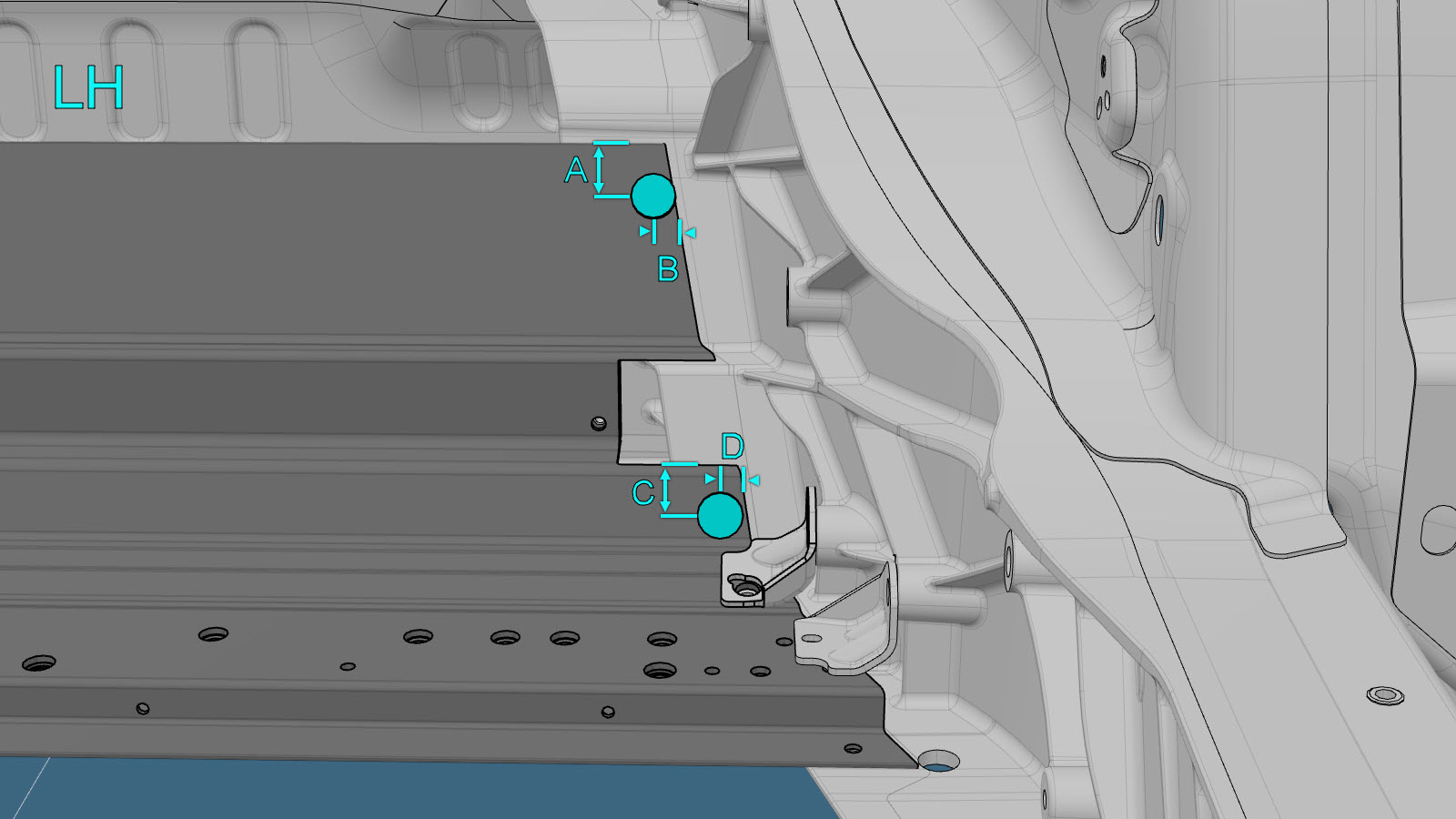

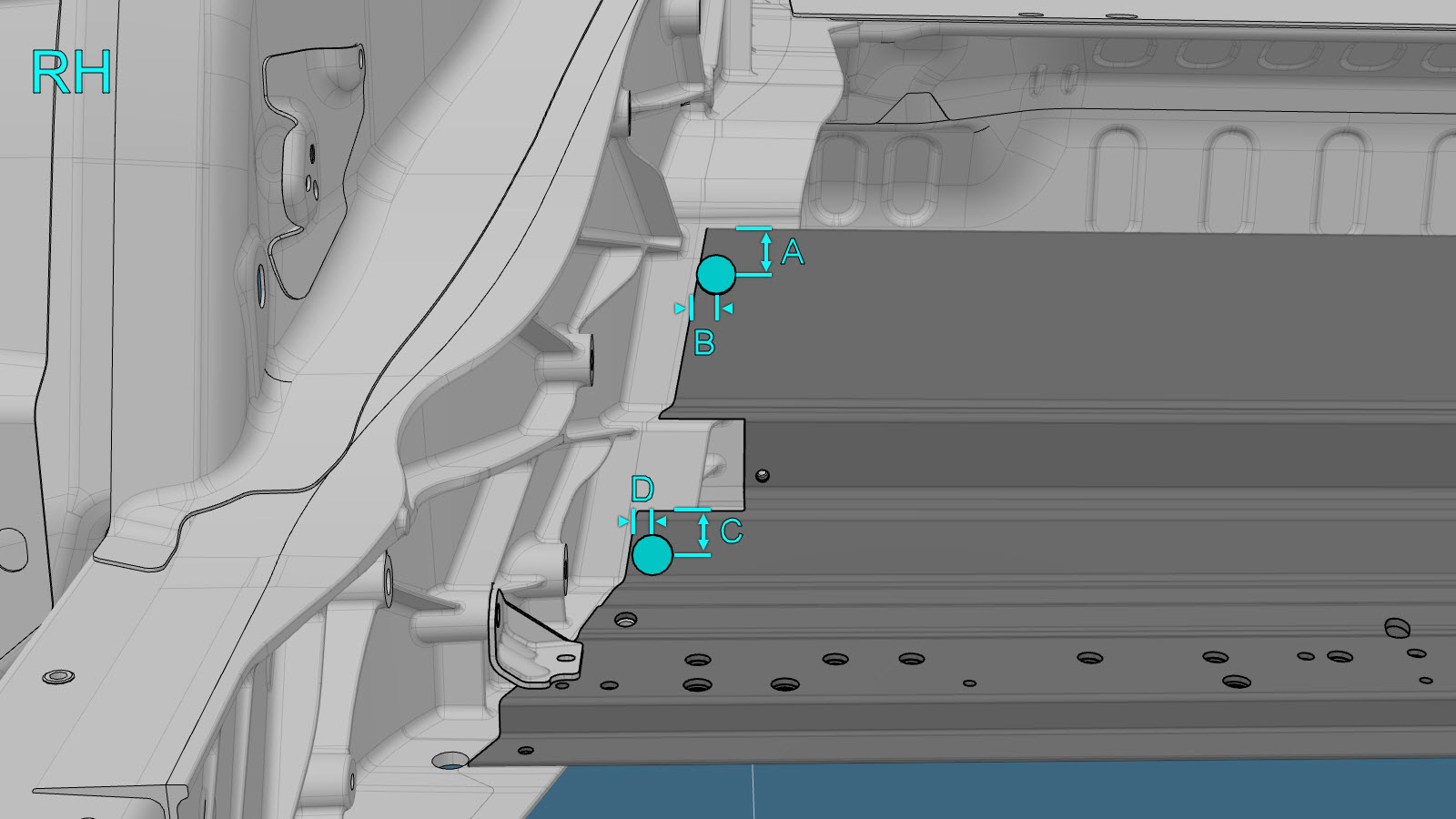

o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 24 mm
- B = 9 mm
- C = 21 mm
- D = 11 mm
o bulloni
Nota

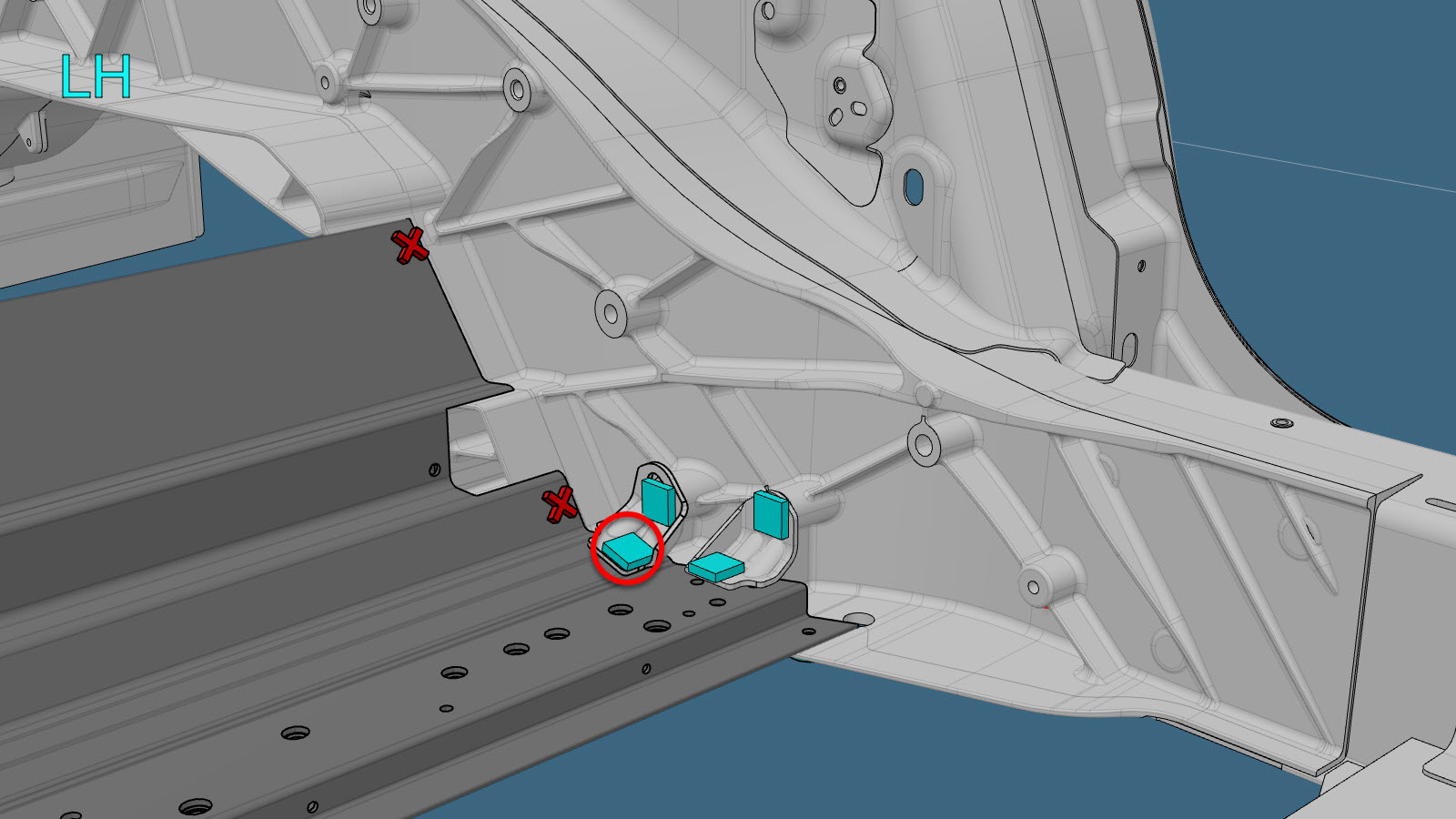

Installare il bullone M8x27, numero parte 1621820-00-A, nella posizione indicata dal cerchio rosso.

Nota

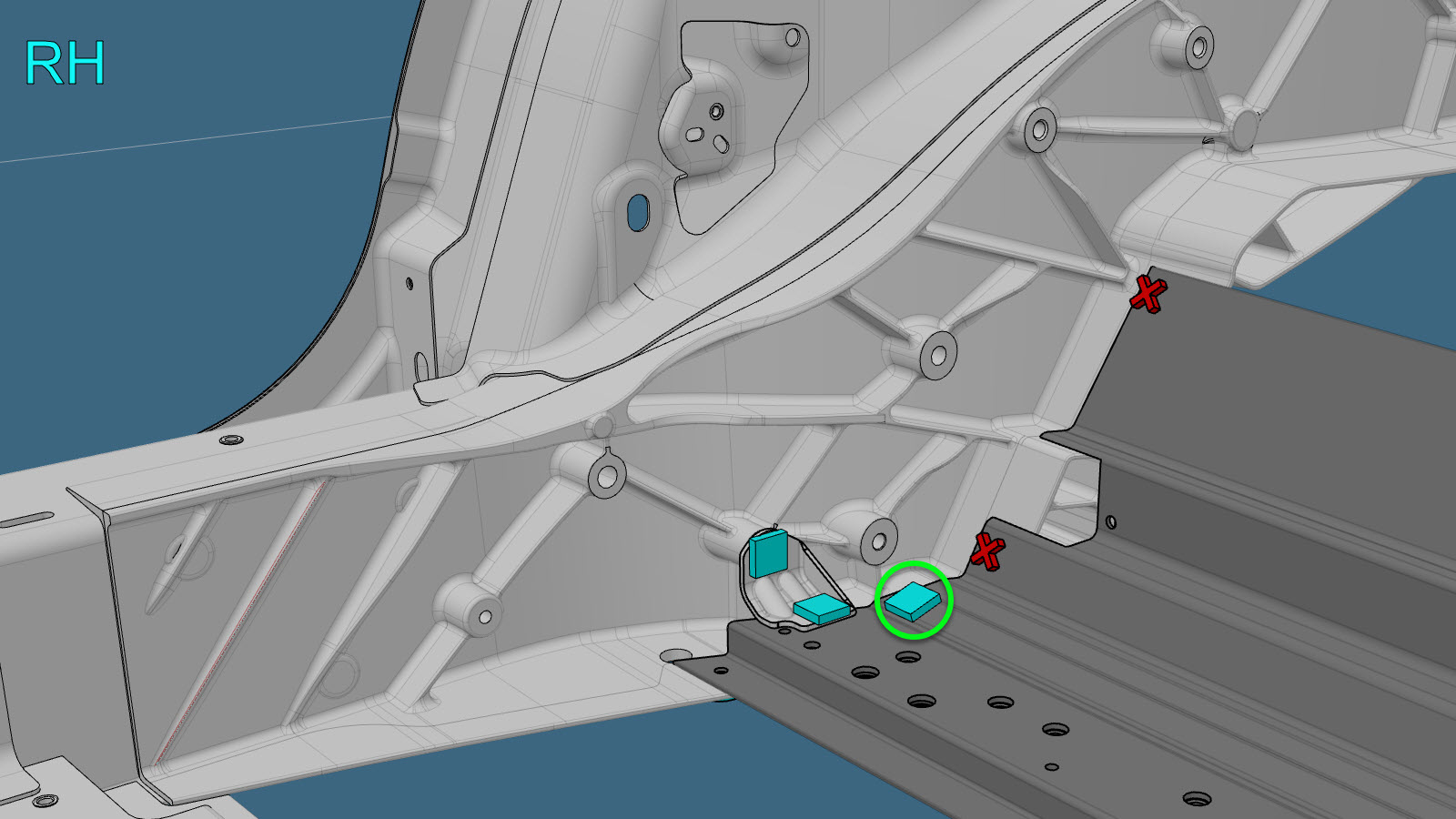

Installare il bullone M8-1.25x22, numero parte 1552447-00-A, nella posizione indicata dal cerchio verde.
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni come segue:
- Bulloni a testa esagonale M8x27 numero parte 1621820-00-A: 20 Nm.
- Bulloni a testa esagonale M10x23 numero parte 1111154-00-B: 30 Nm.
- Bulloni a testa esagonale M6x19 numero parte 1454541-00-A: 11 Nm.
- Bulloni a testa esagonale M8x20 numero parte 1007580-00-A: 25 Nm.
- Bulloni a testa esagonale M8x22 numero parte 1552447-00-A: 25 Nm.
Installare il Rinforzo inferiore torque box posteriore DX e SX.
Installare il Pannello pianale sedili della seconda fila.
Installare Copertura motore posteriore.
Eseguire le eventuali operazioni post-riparazione necessarie.
