Parte esterna montante A

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Utilizzo del presente documento

Il presente documento contiene due parti principali:

Descrizioni sezioni parte esterna montante A Fornire informazioni su dove e come sezionare la parte esterna del montante A per sostituire le aree danneggiate della parte esterna del montante A o per accedere alle parti sottostanti della struttura del veicolo. Utilizzare le descrizioni delle sezioni per determinare dove sezionare correttamente la parte esterna del montante A in base alla riparazione da eseguire.
Nota
Le sezioni della parte esterna del montante A possono essere sostituite singolarmente o in combinazione di qualsiasi tipo purché vengano utilizzate le posizioni di taglio di riferimento identificate in questo documento.
Nota
Le misurazioni dalle posizioni dei fori dei bulloni vengono effettuate dal centro dei fori di riferimento, a meno che non sia indicato diversamente nella descrizione della sezione.
Le parti Rimozione e Sostituzione di questo documento contengono le informazioni necessarie per sostituire l'intera parte esterna del montante A. Se si sostituisce una sezione della parte esterna del montante A (non l'intera parte esterna del montante A), utilizzare le porzioni pertinenti di ogni passaggio per determinare quali parti e dispositivi di fissaggio sono necessari e i passaggi richiesti per completare la riparazione.

Elenco parti


Quantità	Descrizione	Immagine / Note
Se si sostituisce l'intera parte esterna del montante A: 1 Se si sostituisce una sezione della parte esterna del montante A: 2	ASY-A PILLAR OTR (parte esterna montante A)
2	Rivetto svasato, 4,8 mm, corto
5	Rivetto, 4,8 mm
4	Rivetto Flow-Form S28
13	Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Descrizioni sezioni parte esterna montante A


Sezionamento parte esterna montante A

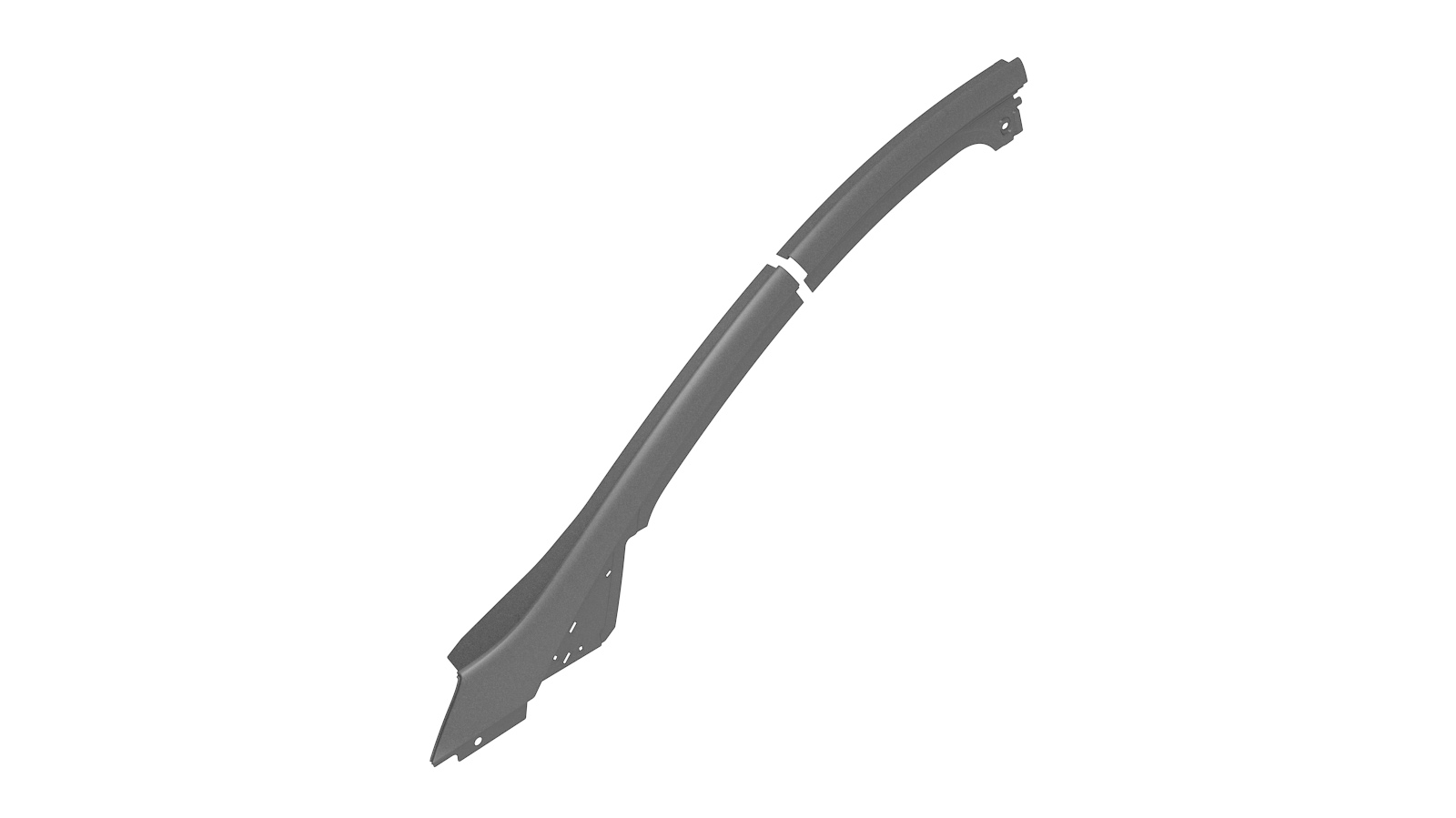

La sostituzione della parte esterna montante A (mostrata sotto) può essere eseguita con una sola riparazione.	In alternativa, invece di sostituire l'intera parte esterna del montante A, l'area superiore o inferiore può essere sostituita utilizzando porzioni dell'interna parte di ricambio della parte esterna montante A usando le linee di taglio descritte in questo documento.


Descrizioni sezioni parte esterna montante A
Linea di taglio sezione Linea di taglio Linea/punto di riferimento A = 95 mm. B = 94 mm. Nota Il taglio può essere effettuato entro 245 mm dalla posizione della linea di taglio specificata. Saldatura GMA

Procedura di riparazione

Se si sostituisce una sezione della parte esterna del montante A: Contrassegnare la parte esterna del montante A in corrispondenza della posizione della linea di taglio sezione descritta in Descrizioni sezioni parte esterna montante A.
Se si sostituisce una sezione della parte esterna del montante A: Tagliare la parte di ricambio della parte esterna del montante A in corrispondenza della posizione della linea di taglio sezione descritta in Descrizioni sezioni parte esterna montante A.

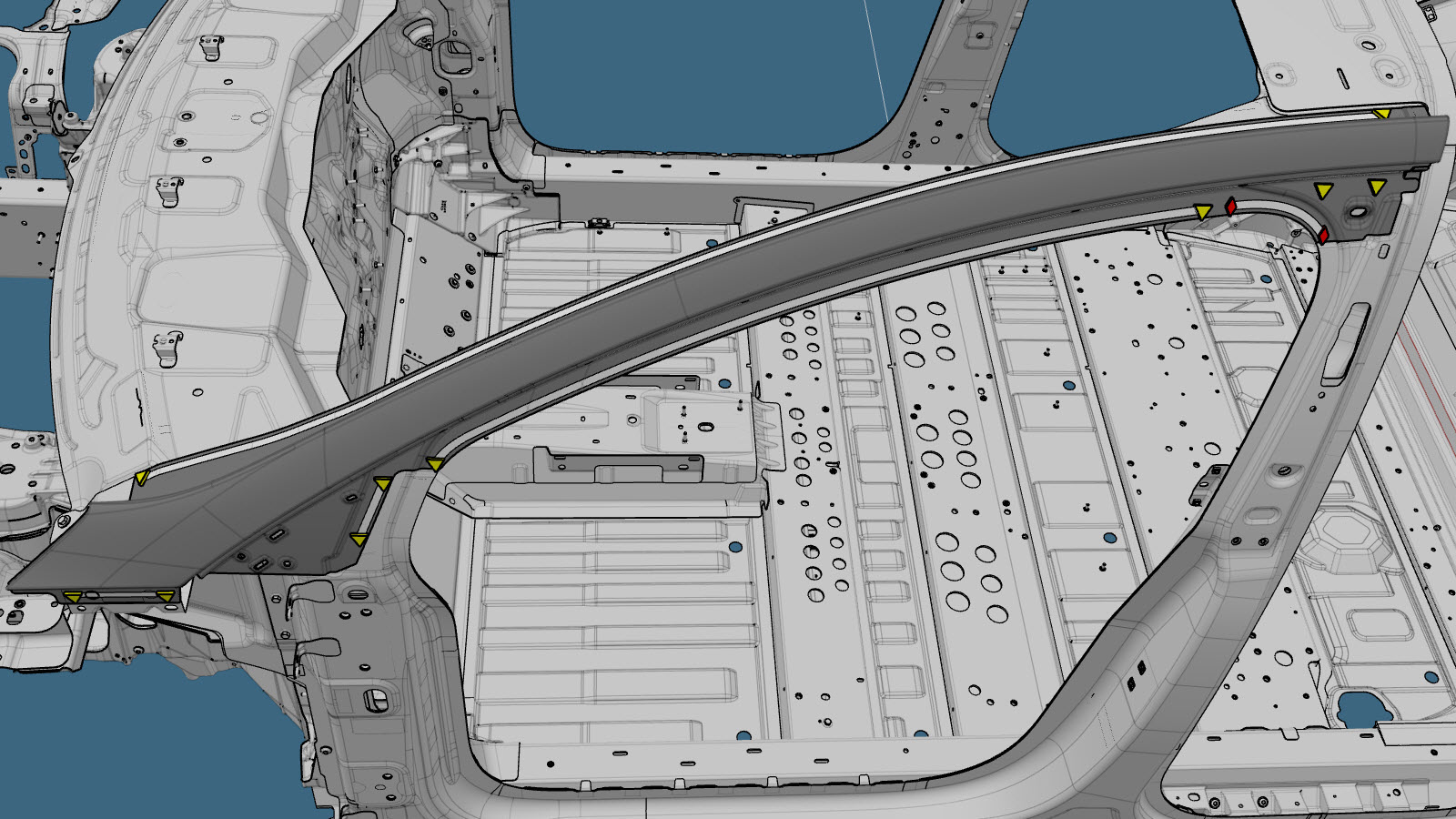

Rimuovere il componente originale.

Nota
Se si sostituisce una sezione della parte esterna del montante A: Rimuovere solo la sezione del montante A e i dispositivi di fissaggio nella sezione da sostituire.

o saldature a punti di fabbrica

o SPR di fabbrica
Se si sostituisce una sezione della parte esterna del montante A: Creare e installare una piastra di supporto.
Predisporre l'installazione.
Nota
Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.
o rivetti Flow-Form, S38
- C = 9 mm.
o rivetti svasati, 4,8 mm, corti
o rivetti, 4,8 mm
- D = 60 mm.
o rivetti Flow-Form, S28
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Se si sostituisce una sezione della parte esterna del montante A: Eseguire una saldatura GMA.

Nota
Saldare il giunto di testa tra le sezioni del montante A.

Avvertenza
Non saldare il pannello laddove entra direttamente in contatto con i pannelli in acciaio ad alta resistenza sottostanti. Il calore della saldatura potrebbe indebolire la resistenza della sottostante struttura in acciaio ad alta resistenza.

Saldatura GMA

Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

Nota
Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
Eseguire le eventuali operazioni post-riparazione necessarie.
