Nodo posteriore (completo) (veicoli costruiti dal 7 marzo 2022 fino al 7 aprile 2022)

Informazioni sulla riparazione

A seconda del danno presente su questo componente, potrebbe essere possibile ripararlo. Per ulteriori informazioni fare riferimento a Linee guida per la riparazione del nodo posteriore fuso (Veicoli costruiti fino al 12 ottobre 2022).
Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note

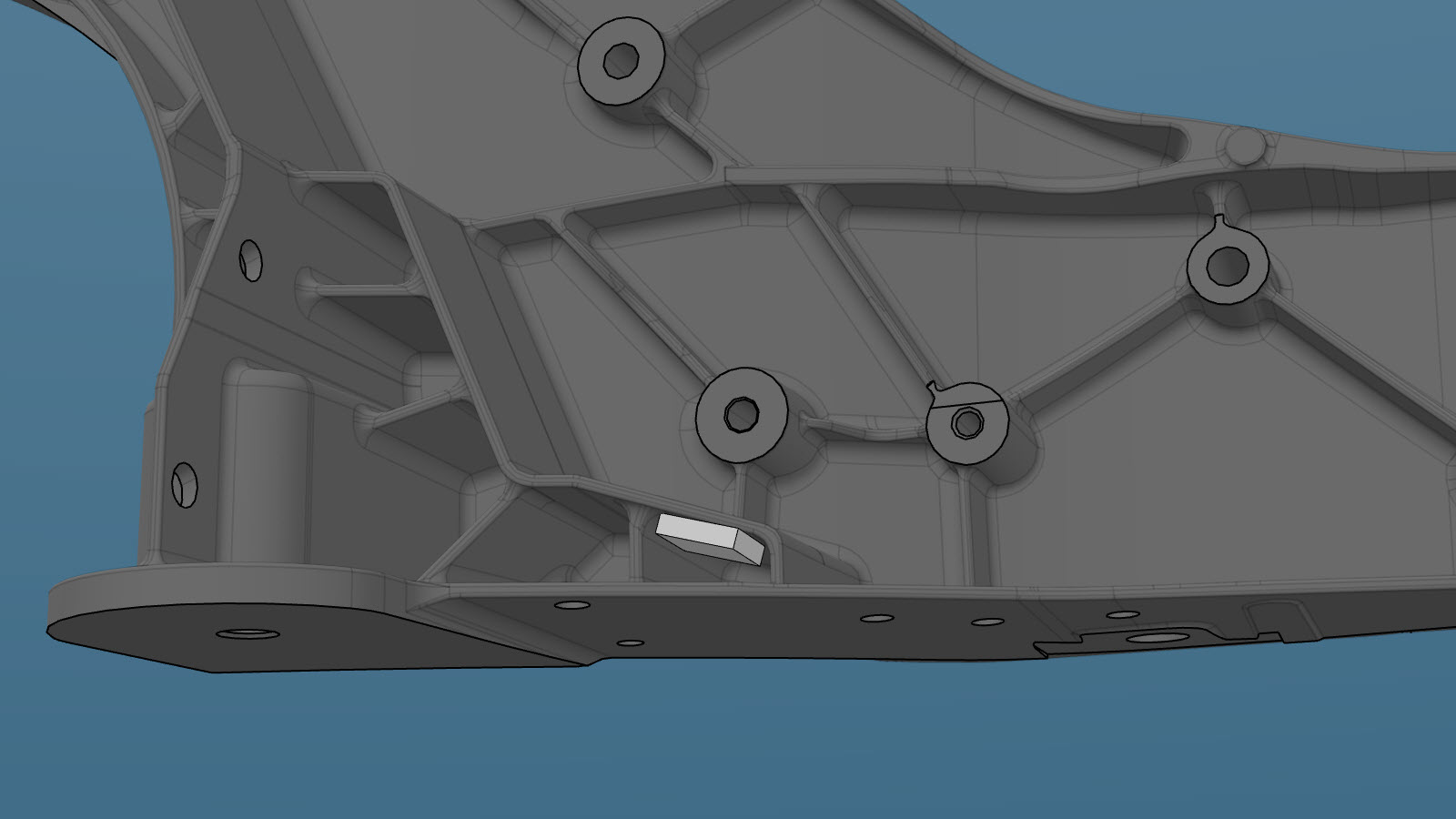

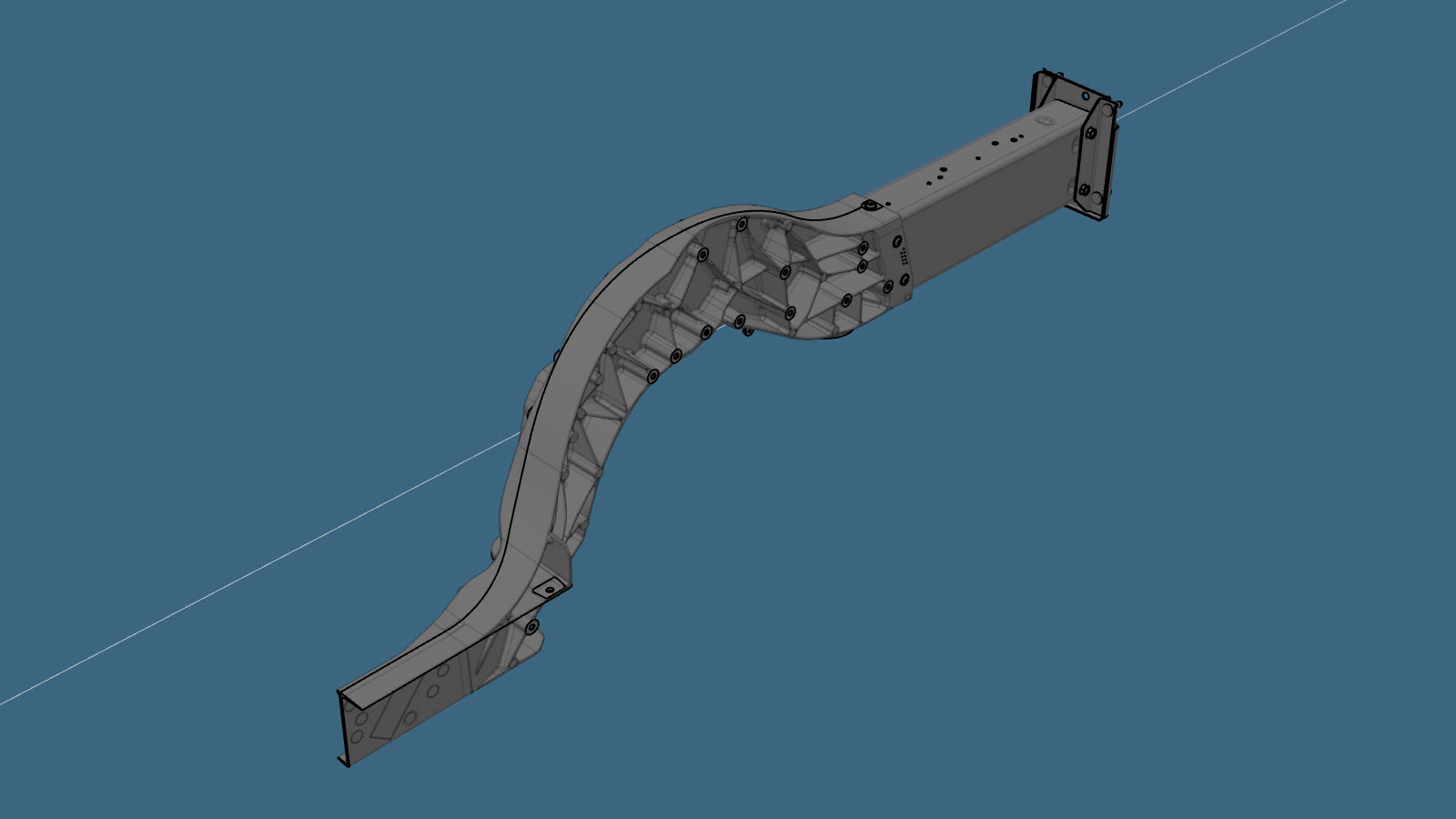

1	ASY-MEMBER RAIL RR (nodo posteriore – completo)
SX: 23 DX: 21	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
4	Rivetto strutturale svasato, 6,5 mm
Solo SX: 1	Bullone , M10-1,5x23	Numero parte Tesla 1111154-00-B.
1	Bullone , M6-1x19	Numero parte Tesla 1454541-00-A.
2	Bullone , M8x20	Numero parte Tesla 1007580-00-A.
1	Bullone , M8x50	Numero parte Tesla 1046838-00-A.
Solo DX: 1	Bullone , M8x20	Numero parte Tesla 1552447-00-A.
SX: 2 DX: 1	Bullone , M8x27	Numero parte Tesla 1621820-00-A.
2	Bullone, testa Torx , M8x20	Numero parte Tesla 1014747-00-B.
2	Dado , M8-1,25,HF,Steel[10],ZnAl,BLACK	Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Pannello pianale sedili della seconda fila.
Rimuovere Pannello posteriore (veicoli costruiti fino al 21 maggio 2024).
Rimuovere Pianale vano bagagli posteriore (veicoli costruiti fino al 21 maggio 2024).
Rimuovere Pannello waterfall del vano bagagli (veicoli costruiti fino al 21 maggio 2024).
Rimuovere Rinforzo superiore nodo posteriore (anteriore).
Rimuovere Rinforzo superiore nodo posteriore (posteriore).
Rimuovere Rinforzo inferiore torque box posteriore.
Rimuovere Prolunga pannello pianale vano bagagli posteriore.
Rimuovere Rinforzo esterno nodo posteriore.
Rimuovere Rinforzo torretta ammortizzatore posteriore.
Rimuovere il componente originale.

o perforazione delle saldature a punti di fabbrica
Nota
Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.

o RIVTAC

o rivetti strutturali di fabbrica

o bulloni

o bullone, testa Torx

BOM di fabbrica

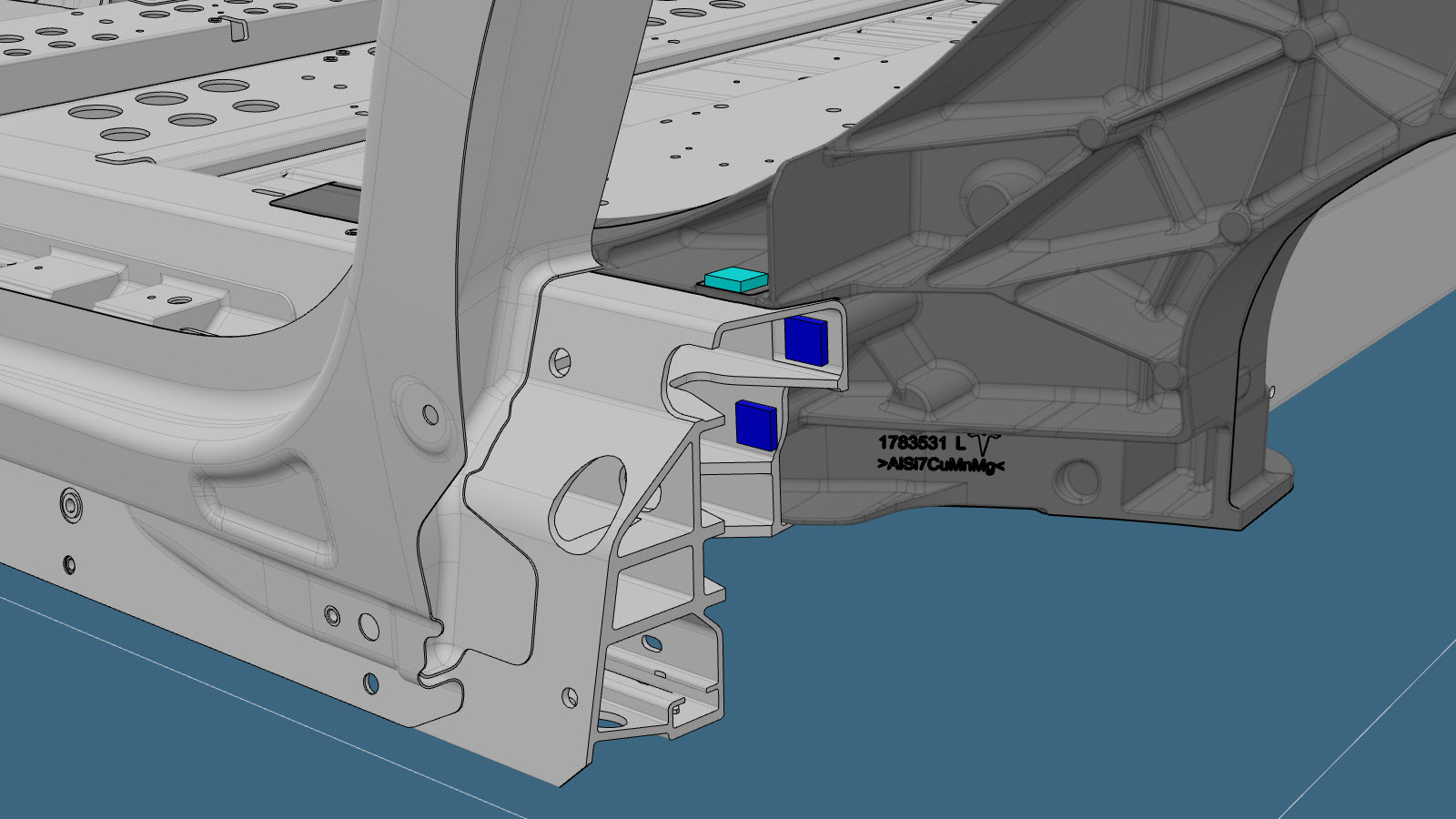

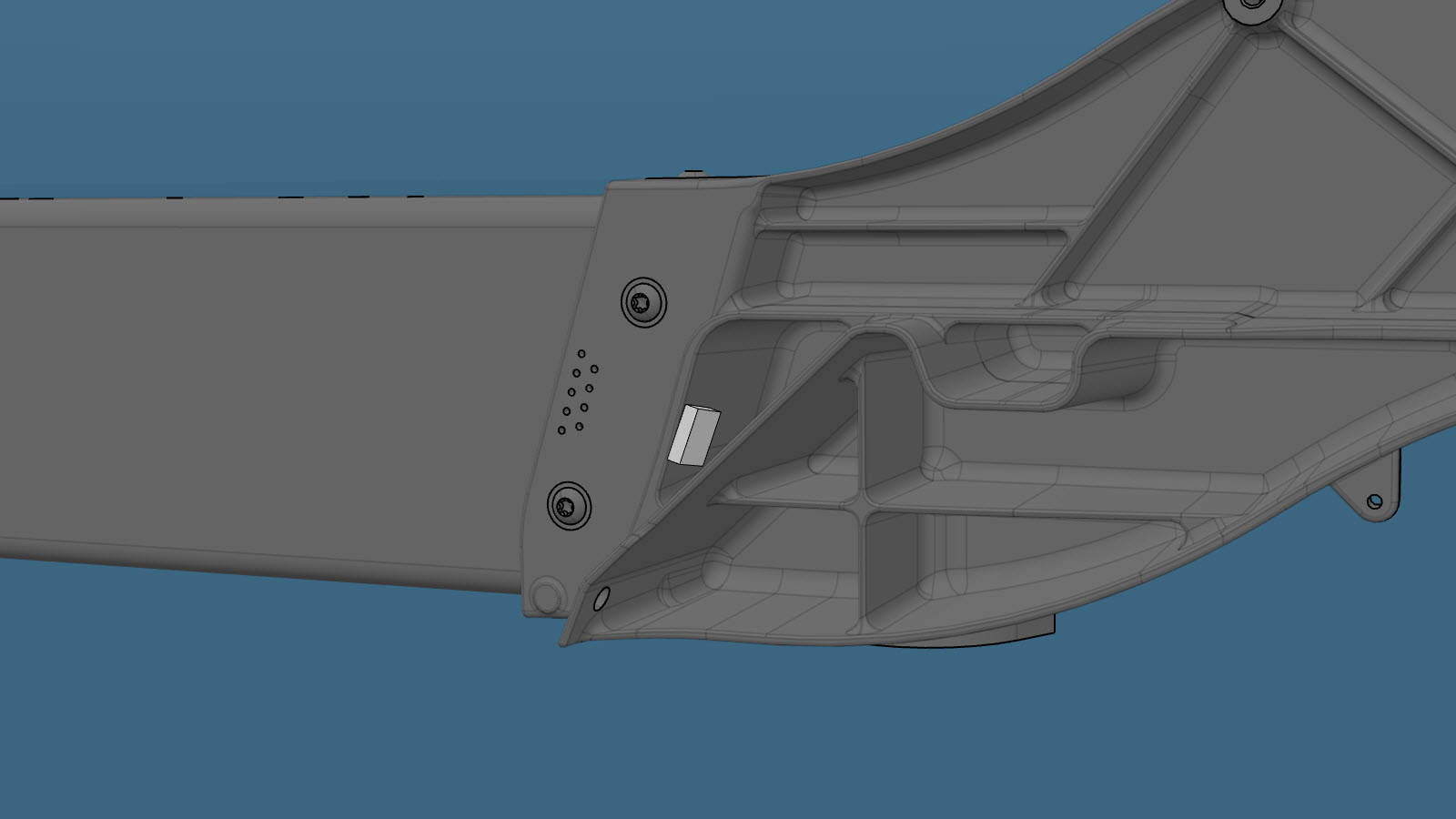

Utilizzare adesivo strutturale per fissare i dadi in posizione sul lato interno del nodo posteriore.

Nota
Se necessario, smerigliare i bordi dei dadi finché non sono a filo con la posizione di montaggio.

Dado

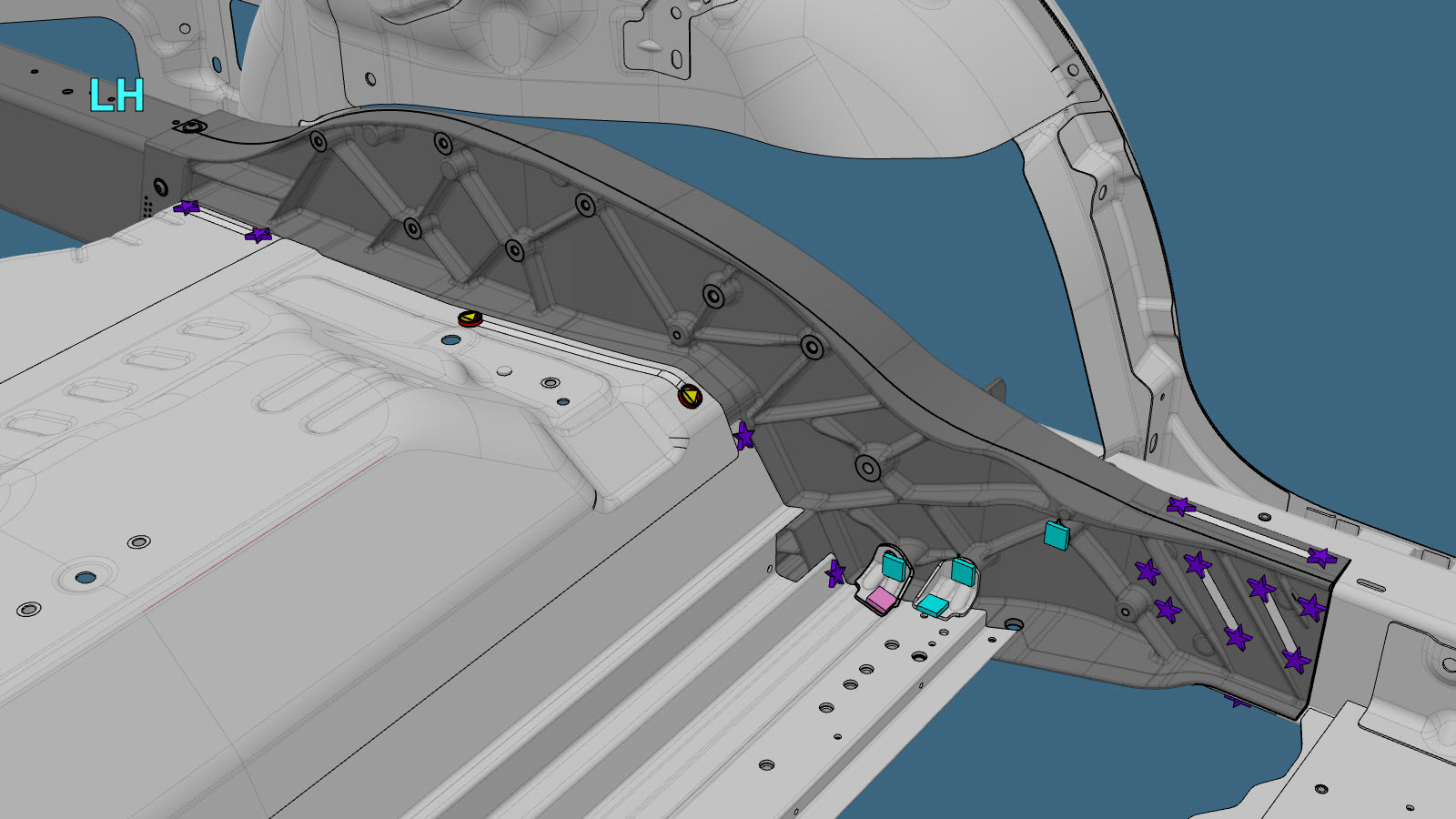

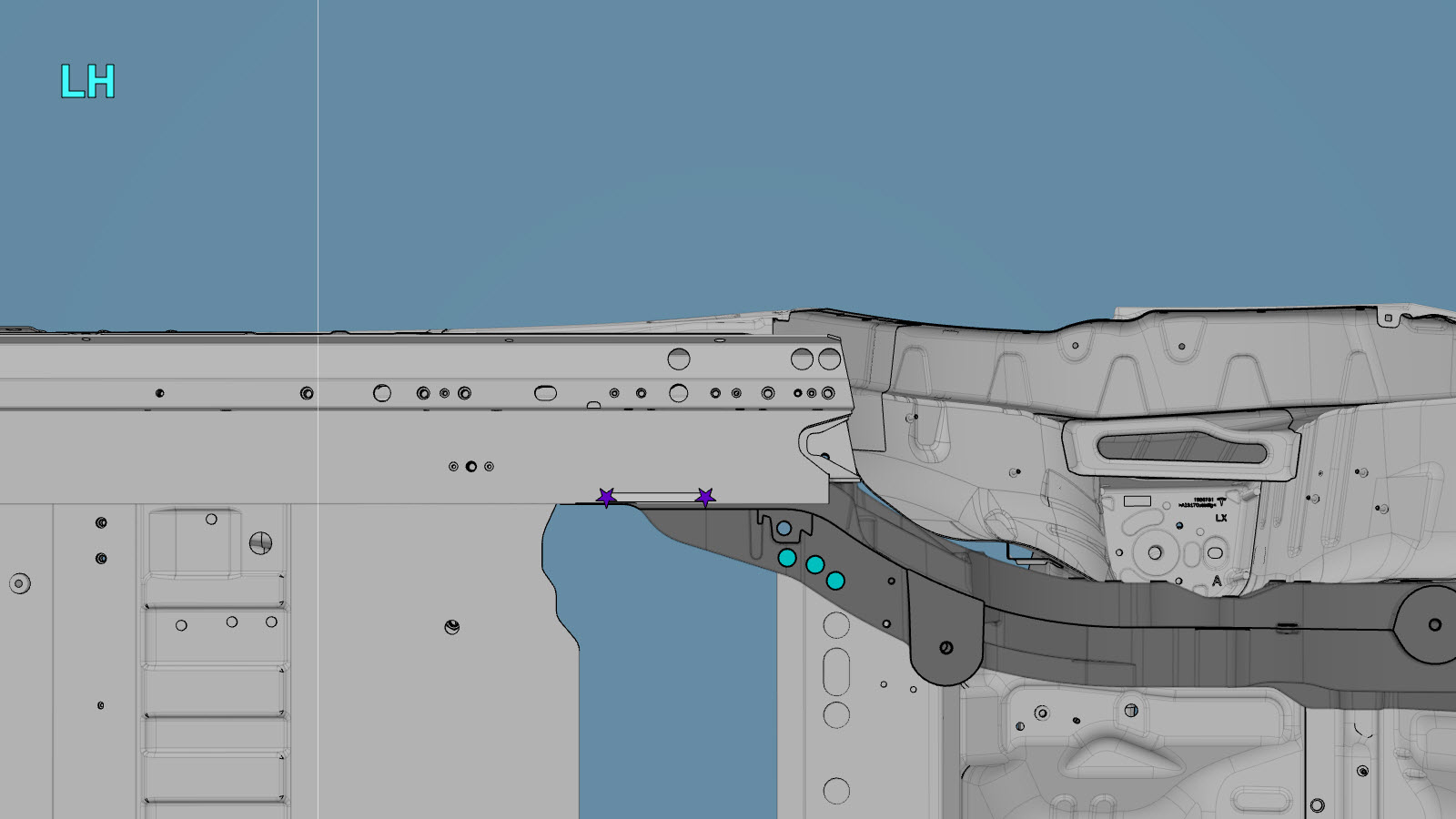

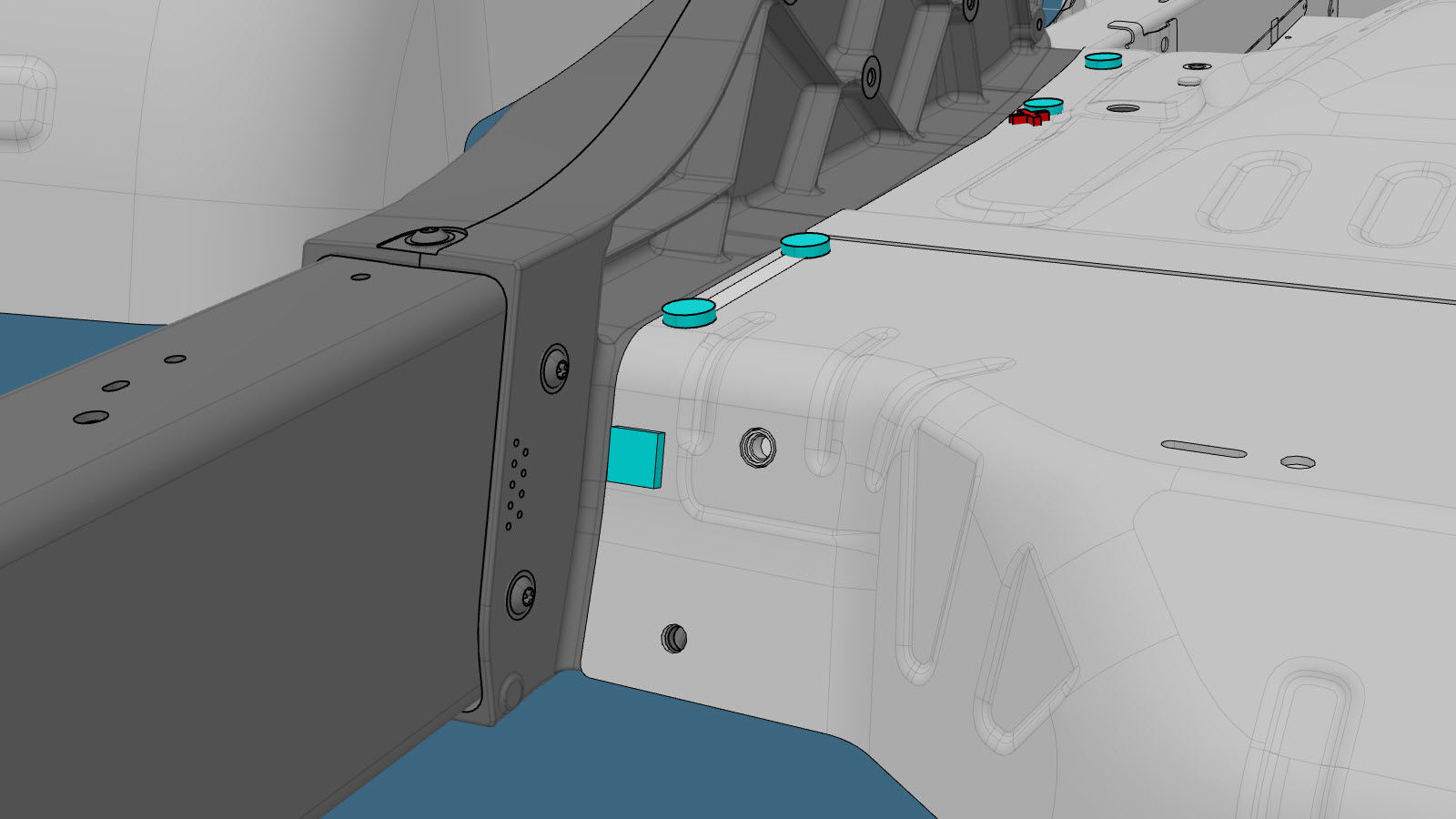

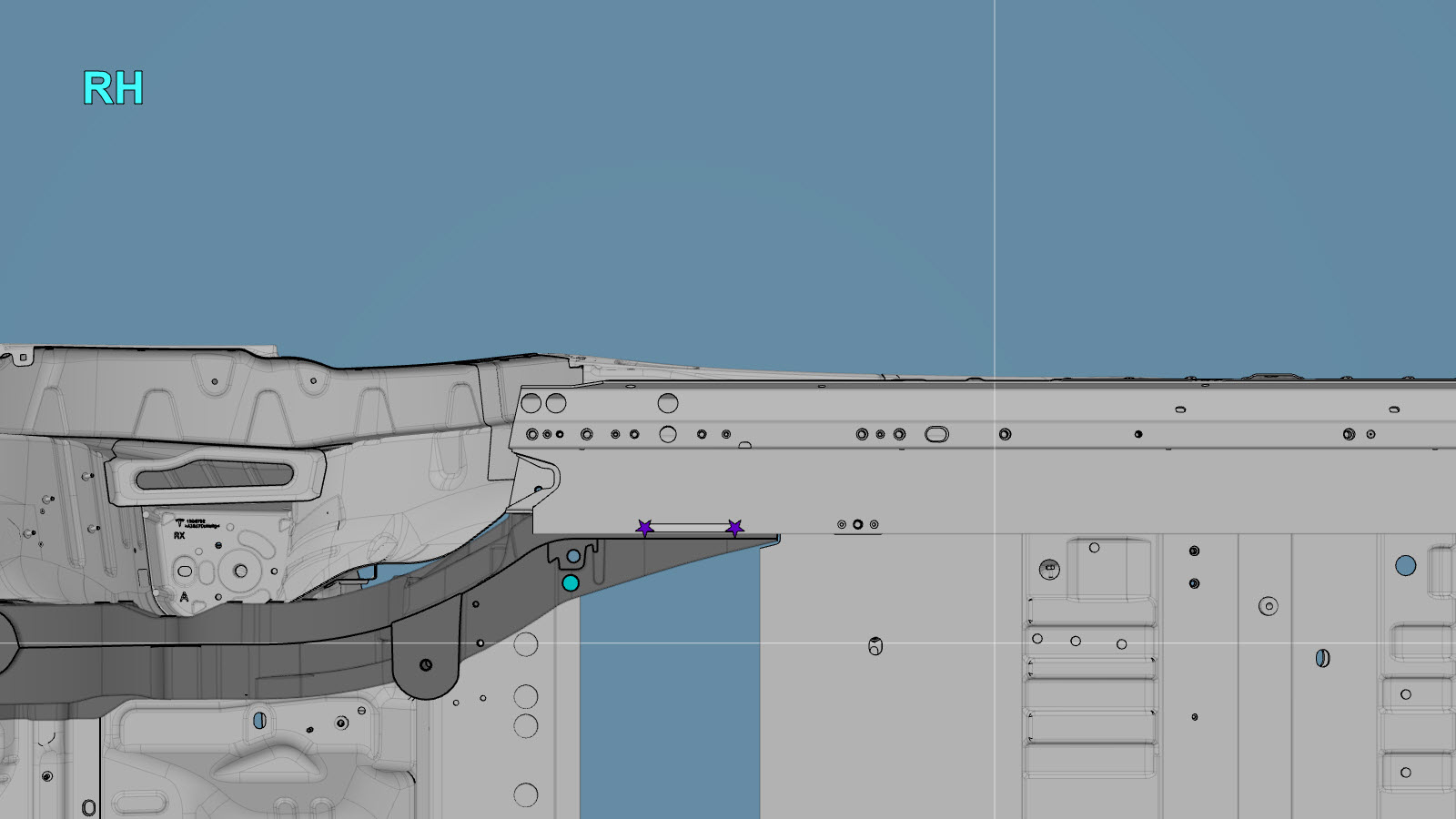

Predisporre l'installazione.
Nota

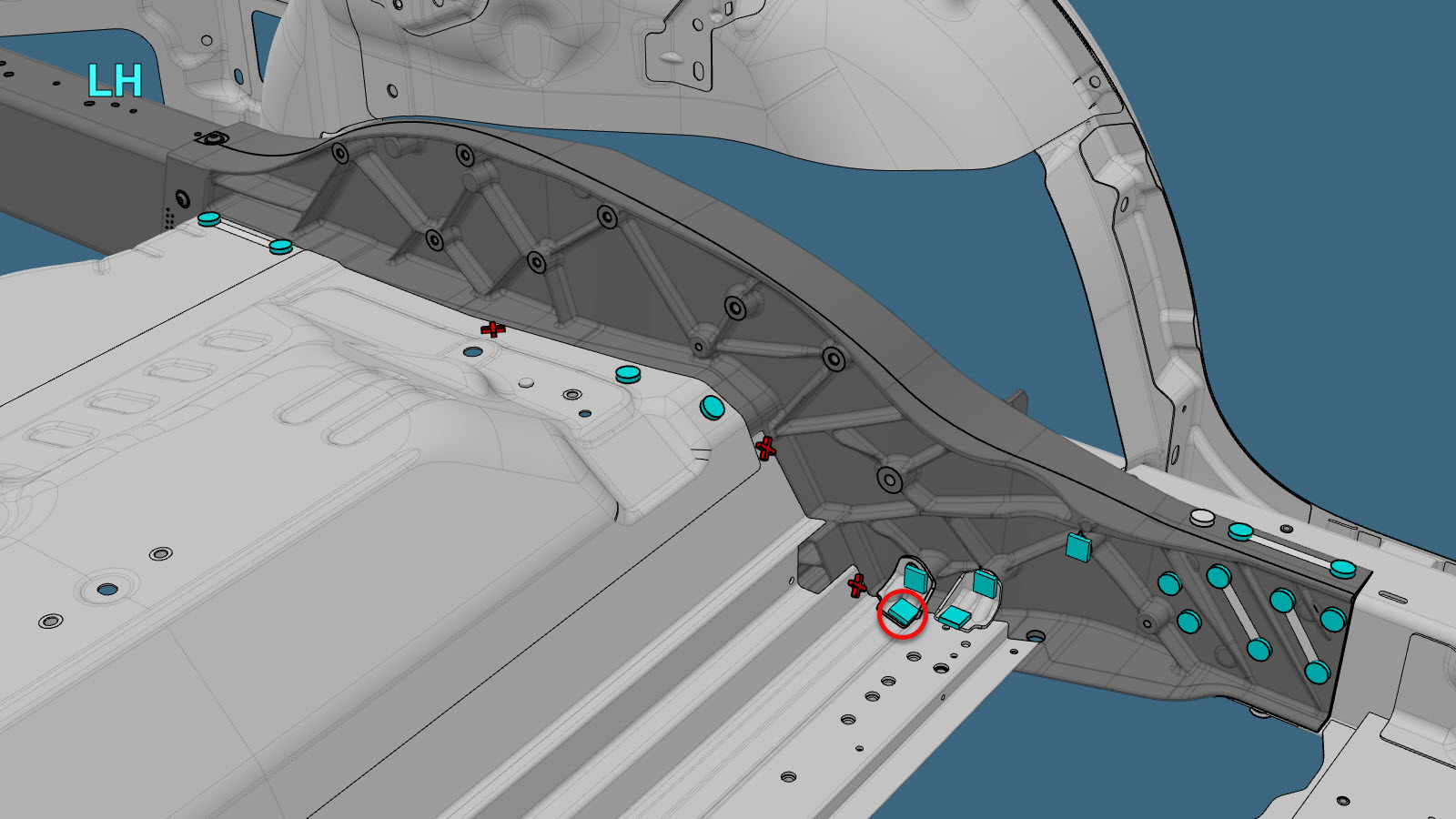

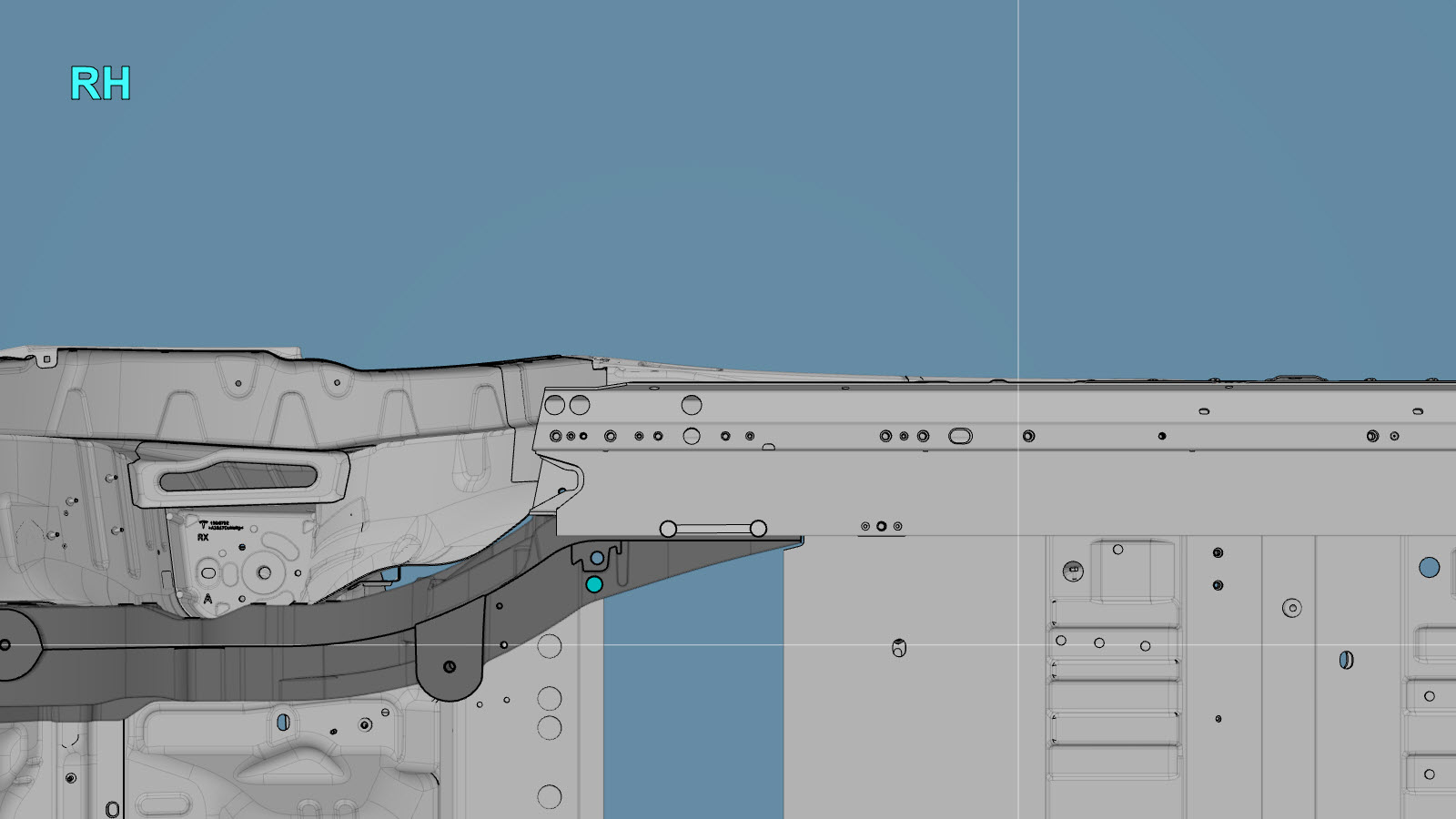

Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

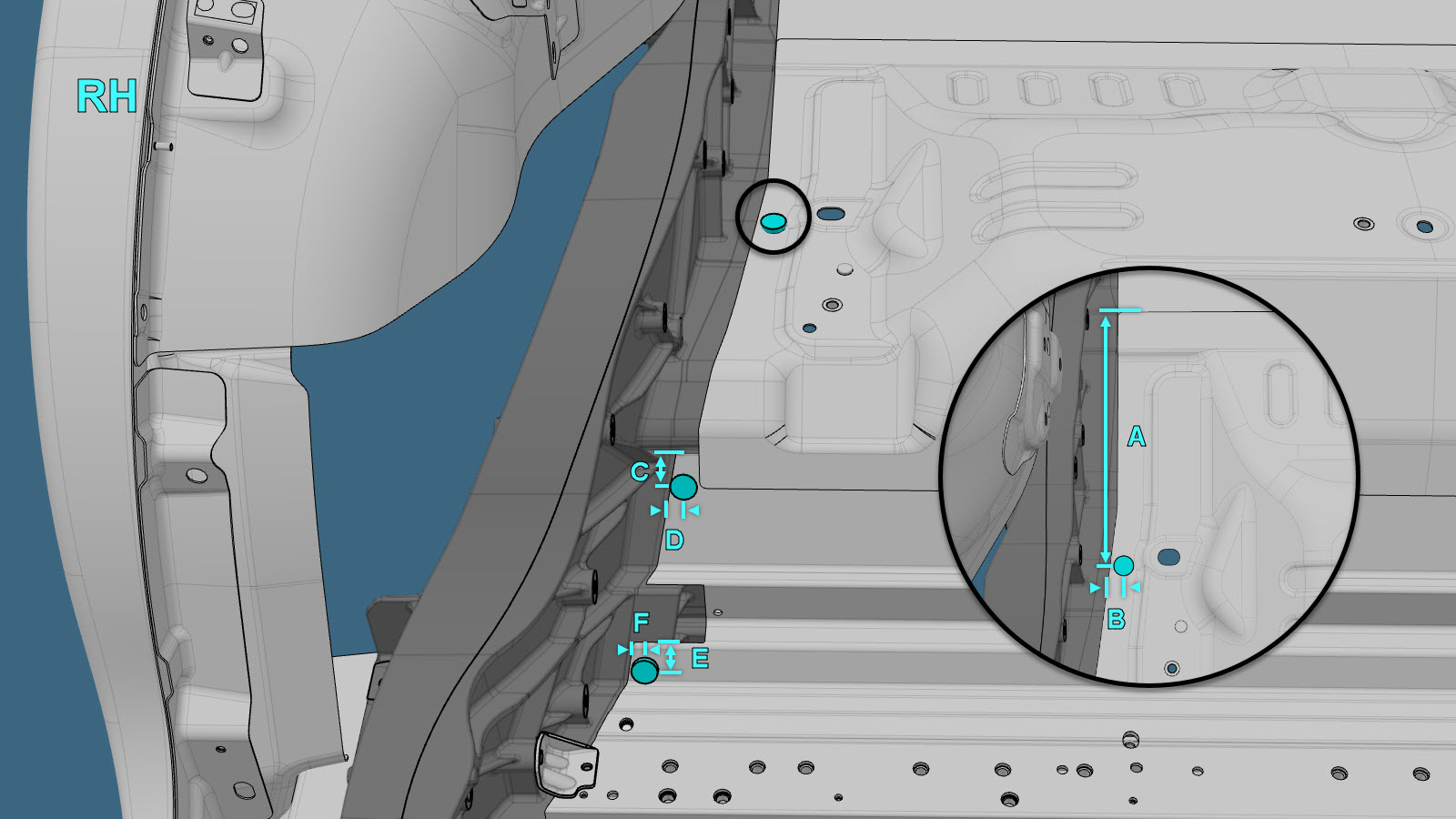

o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 260 mm
- B = 15 mm
- C = 24 mm
- D = 9 mm
- E = 21 mm
- F = 11 mm
o rivetti strutturali svasati, 6,5 mm

o bulloni
Nota
Installare un bullone M8x27 (numero parte Tesla 1621820-00-A) nella posizione indicata dal cerchio rosso.

Nota

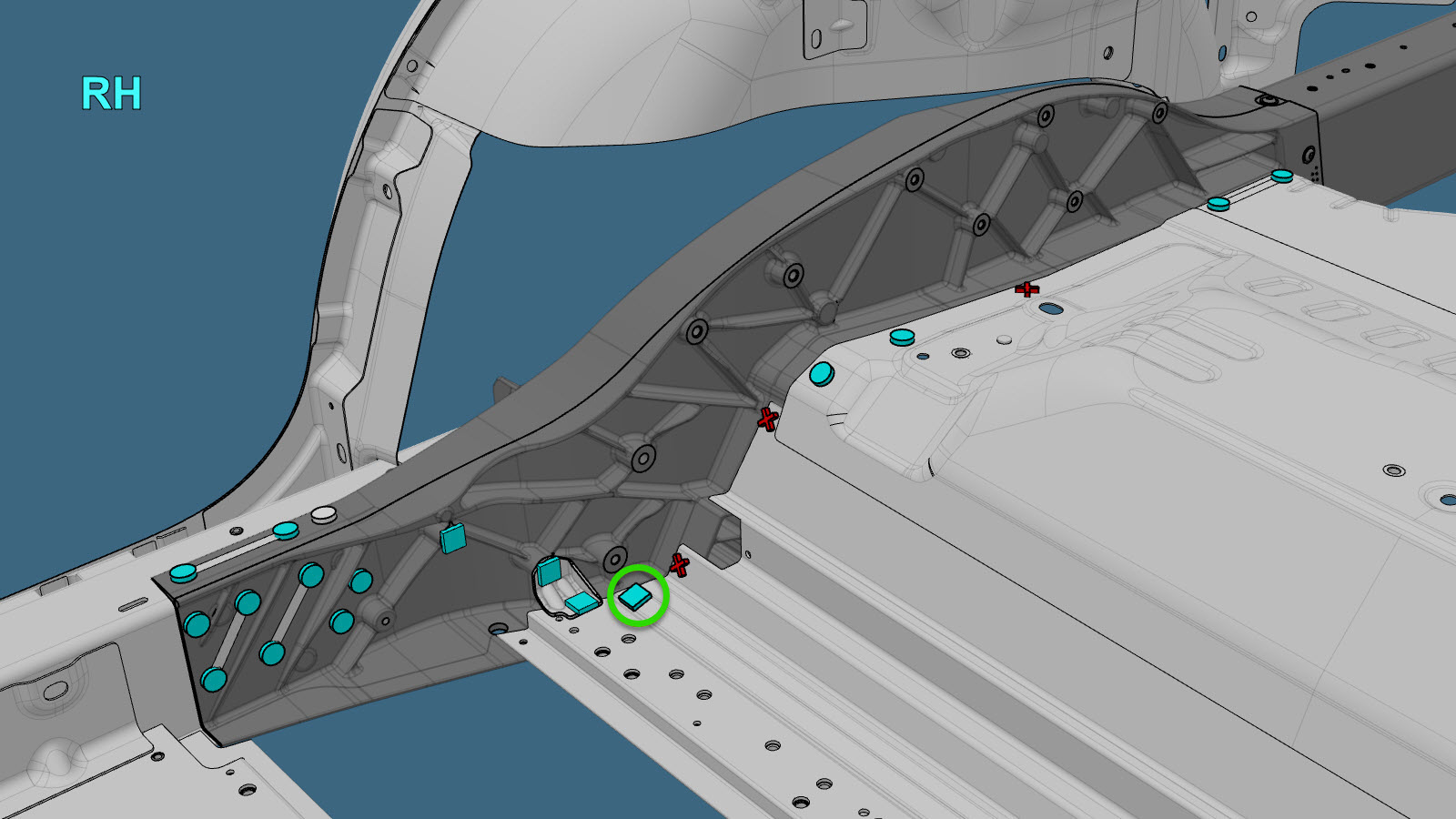

Installare un bullone M8-1.25x22 (numero parte Tesla 1552447-00-A) nella posizione indicata dal cerchio verde.

o bullone, testa Torx
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni come segue:
- Bulloni a testa esagonale M8x27 numero parte 1621820-00-A: 20 Nm.
- Bulloni a testa esagonale M6x19 numero parte 1454541-00-A: 11 Nm.
- Bulloni a testa esagonale M8x50 numero parte 1046838-00-A: 24 Nm.
- Bulloni a testa esagonale M8x20 numero parte 1007580-00-A: 25 Nm.
- Bulloni a testa esagonale M10x23 numero parte 1111154-00-B: 30 Nm.
- Bulloni a testa esagonale M8x22 numero parte 1552447-00-A: 25 Nm.
- Bulloni Torx (tutti): 24 Nm.
Installare Rinforzo superiore nodo posteriore (anteriore).
Installare Rinforzo superiore nodo posteriore (posteriore).
Installare Rinforzo inferiore torque box posteriore.
Installare Pannello waterfall del vano bagagli (veicoli costruiti fino al 21 maggio 2024).
Installare Pianale vano bagagli posteriore (veicoli costruiti fino al 21 maggio 2024).
Installare Prolunga pannello pianale vano bagagli posteriore.
Installare Rinforzo esterno nodo posteriore.
Installare Rinforzo torretta ammortizzatore posteriore.
Installare Pannello posteriore (veicoli costruiti fino al 21 maggio 2024).
Installare Pannello pianale sedili della seconda fila.
Eseguire le eventuali operazioni post-riparazione necessarie.
