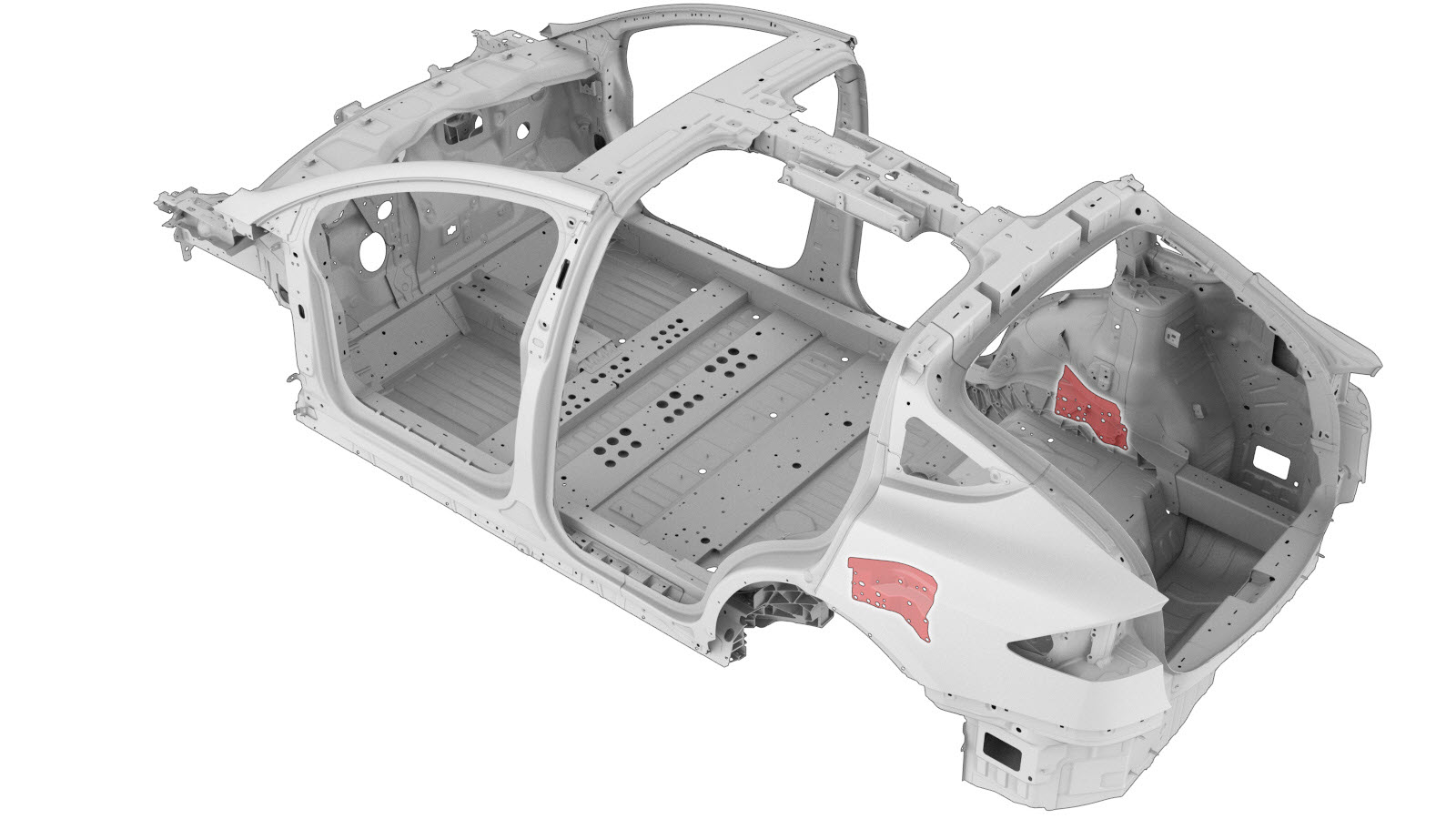

Nodo posteriore (completo) (veicoli costruiti dal 1 gennaio 2021 fino al 6 marzo 2022)

Codice modifica: 10101820502 10101820402 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 ASY-MEMBER RAIL RR (nodo posteriore – completo)
SX: 23

DX: 22

 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
6 Rivetto strutturale svasato, 6,5 mm
1 Bullone , M8x20 Numero parte Tesla 1007580-00-A.
1 Bullone , M8x50 Numero parte Tesla 1046838-00-A.
1 Bullone , M8x27 Numero parte Tesla 1621820-00-A.
1 Bullone , HF, M8-1.25x22,[109],G0110,MAT Numero parte Tesla 1552447-00-A.
2 Bullone, testa Torx , M8x20 Numero parte Tesla 1014747-00-B.
2 Dado , M8-1,25,HF,Steel[10],ZnAl,BLACK Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Pannello pianale sedili della seconda fila.
  2. Rimuovere il pannello posteriore.
    In base alla data di produzione del veicolo, rimuovere il pannello posteriore utilizzando la procedura appropriata:
  3. Rimuovere il pianale del vano bagagli posteriore.
    In base alla data di produzione del veicolo, rimuovere il pianale vano bagagli posteriore utilizzando la procedura appropriata:
  4. Rimuovere il pannello waterfall del vano bagagli posteriore.
    In base alla data di produzione del veicolo, rimuovere il pannello waterfall del vano bagagli posteriore utilizzando la procedura appropriata:
  5. Rimuovere Rinforzo superiore nodo posteriore (anteriore).
  6. Rimuovere Rinforzo superiore nodo posteriore (posteriore).
  7. Rimuovere Rinforzo inferiore torque box posteriore.
  8. Rimuovere Prolunga pannello pianale vano bagagli posteriore.
  9. Rimuovere Rinforzo esterno nodo posteriore.
  10. Rimuovere Rinforzo torretta ammortizzatore posteriore.
  11. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o RIVTAC

    o rivetti strutturali di fabbrica

    o bulloni

    o bullone, testa Torx

    BOM di fabbrica

  12. Utilizzare adesivo strutturale per fissare i dadi in posizione sul lato interno del nodo posteriore.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se necessario, smerigliare i bordi dei dadi finché non sono a filo con la posizione di montaggio.

    Dado

  13. Predisporre l'installazione.
    o rivetti strutturali ad alta resistenza, 6,5 mm
    • A = 260 mm.
    • B = 15 mm.
    • C = 24 mm.
    • D = 9 mm.
    • E = 12 mm.
    • F = 11 mm.

    o rivetti strutturali svasati, 6,5 mm

    o bulloni

    o bullone, testa Torx

  14. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  15. Installare il/i nuovo/i componente/i.

    Serrare i bulloni come segue:

    • Bulloni a testa esagonale M8x27 numero parte 1621820-00-A: 24 Nm.
    • Bulloni a testa esagonale M8x50 numero parte 1046838-00-A: 24 Nm.
    • Bulloni a testa esagonale M8x20 numero parte 1007580-00-A: 25 Nm.
    • Bulloni Torx (tutti): 24 Nm.
  16. Installare Rinforzo superiore nodo posteriore (anteriore).
  17. Installare Rinforzo superiore nodo posteriore (posteriore).
  18. Installare Rinforzo inferiore torque box posteriore.
  19. Installare il pannello waterfall del vano bagagli posteriore.
    Installare il pannello waterfall del vano bagagli posteriore utilizzando la procedura appropriata:
  20. Installare il pianale del vano bagagli posteriore.
    Installare il pianale del vano bagagli posteriore utilizzando la procedura appropriata:
  21. Installare Prolunga pannello pianale vano bagagli posteriore.
  22. Installare Rinforzo esterno nodo posteriore.
  23. Installare Rinforzo torretta ammortizzatore posteriore.
  24. Installare il pannello posteriore.
    Installare il pannello posteriore utilizzando la procedura appropriata:
  25. Installare il Pannello pianale sedili della seconda fila.
  26. Eseguire le eventuali operazioni post-riparazione necessarie.
