Rinforzo del montante cerniera
Codice modifica:
10100130302
10100130402
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

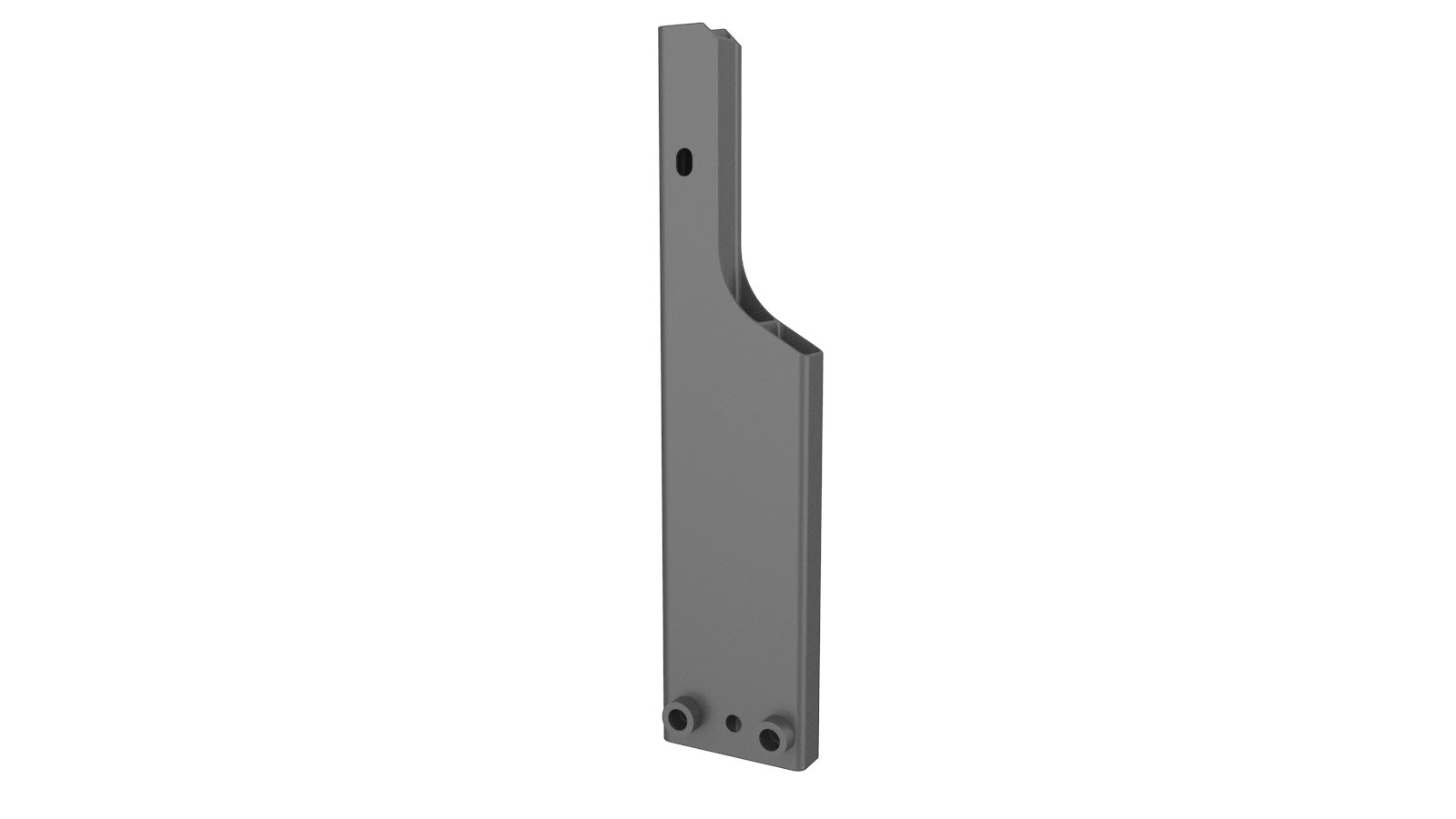

| 1 | ASY-REINF HINGE PILLAR LWR (rinforzo montante cerniere) | |
| 2 | Bullone | Numero parte Tesla 1006529-00-A. |
| 1 | Dado rivettato | Numero parte Tesla 1038174-00-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere la porzione di Carrozzeria esterna necessaria per esporre il componente sottostante da sostituire.
-
Rimuovere Rinforzo montante A.
-
Tagliare il componente originale nelle posizioni indicate.
Questo taglio consente di accedere a un dado rivettato che deve essere rimosso in modo da poter rimuovere il componente originale.
Linea di taglio
Linea/punto di riferimento
- A = 85 mm.
- B = 175 mm.
- C = 27 mm.
- D = 112 mm.
-
Rimuovere il componente originale.
Dado rivettato
o bulloni
-
Rimuovere il dado rivettato dalla parte di ricambio del rinforzo del montante cerniera.
-
Eseguire un foro di 20 mm nel punto indicato della parte di ricambio del rinforzo del montante cerniere.
Linea di taglio
Linea/punto di riferimento
- E = 20 mm.
- F = 185 mm.
-
Predisporre l'installazione.
o bulloni
Dado rivettato
-
Installare il/i nuovo/i componente/i.
Serrare i bulloni a 10 Nm.
-
Installare Rinforzo montante A.
-
Installare la porzione necessaria di Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
- Eseguire le eventuali operazioni post-riparazione necessarie.
