后车底铸件（1 件式）

校正代码： 10102101202 注意： 除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注
1 CAST RUB-SP E-COATED（1 件式后车底）
1 ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED（轮罩加长件 - 前部 - LH）
1 ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED（轮罩加长件 - 前部 - RH）
21 高强度结构型铆钉，6.5 毫米
12 铆钉，4.8 mm
12 螺栓 , BOLT&WSHR[FL],M8-1.25x32 Tesla 零件号 1119448-00-A。
2 螺母和垫圈[FL] - HF - M8-1.25 - [10] - 锌镍 Tesla 零件号 1118837-00-A。
2 SEMS,[FL],HX,M8x23.5,[109],G1009,PTC Tesla 零件号 1063260-00-C。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 Carrier - Rocker Panel - LH (Remove and Replace)。
    Informational PurposesAn informational icon, calling your attention
    注
    拆下左侧和右侧门槛板。
  2. 拆卸 Trunk Assembly - Lower (Remove and Replace)。
  3. 拆卸 Noise Absorber - Motor Bay - Rear (Remove and Replace)。
  4. 拆卸 Busbars - Charge Port to HV Battery (Remove and Replace)。
  5. 拆卸 Wheelhouse Insulator - Rear - RH (Remove and Replace)。
  6. 拆卸 隔音垫 - 轮毂罩 - 左一套（拆卸和更换） ((拆卸和更换))。
  7. 拆卸 Pipe - Brake - Rear - LH (Remove and Replace)。
  8. 拆卸 Brake Lines - Rear - RH to Sill (Structural Pack) (Remove and Replace)。
  9. 拆卸 Brake Lines - 2 Tube Bundle - Rear (Remove and Replace)。
  10. 拆卸 高压电池（RWD）（结构化电池包）（三相）（拆卸和更换） ((拆卸和更换))。
  11. 拆下左侧和右侧后面板侧方总成（适用于 1 件式车底铸件）。
  12. 拆下左侧和右侧侧翼支架（下部）。

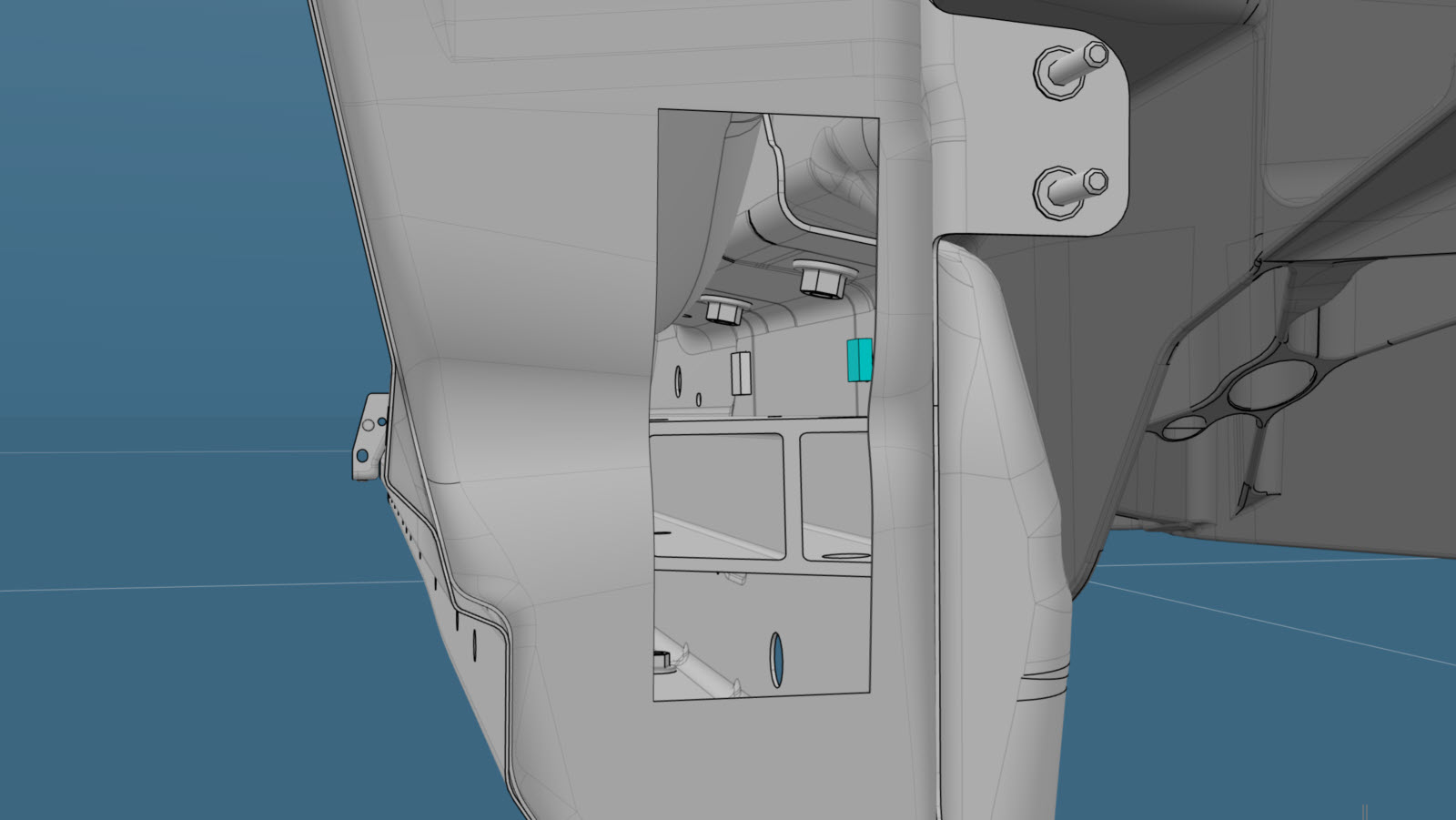

  13. 在轮罩加长板（前部）上开出一个检修口。
    • 参考线/点 A = 50 毫米 B = 130 毫米 C = 75 毫米 D = 21 毫米
  14. 切割新的轮罩加长件组件以创建左侧和右侧检修口盖。
    制成的检修口盖大约应比检修口宽 32 毫米，高 10 毫米。黑色虚线表示检修口。
    Informational PurposesAn informational icon, calling your attention
    注
    正确放置后，检修口盖与检修口的顶部、底部和内侧边缘重叠 5 毫米。此外，检修口盖还与检修口的外侧边缘重叠 27 毫米。
    • 参考线/点E = 82 毫米F = 140 毫米
  15. 从新组件上卸下防松螺母。
    • 防松螺母
  16. 拆卸原装部件。
  17. 拆卸原装部件。
    • 或 原厂点焊焊缝
    • 或 原厂 SPR
  18. 拆卸原装部件。
  19. 拆卸原装部件。
    • 或 原厂 SPR
  20. 准备安装。

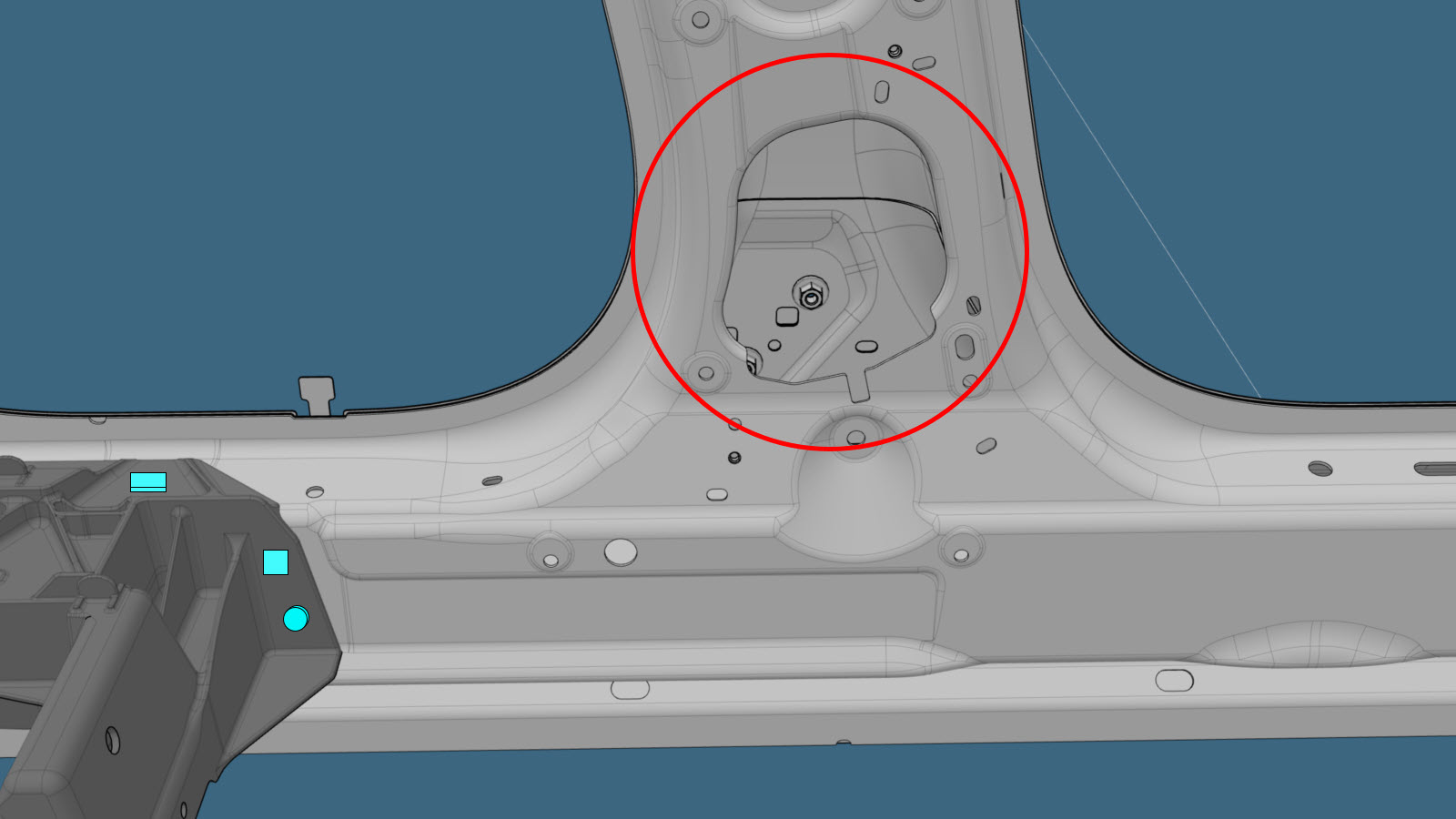

  21. 将螺母（Tesla 零件号 1118837-00-A）穿过安全带卷收器所在的 B 柱孔（红色标记）进行安装。
  22. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

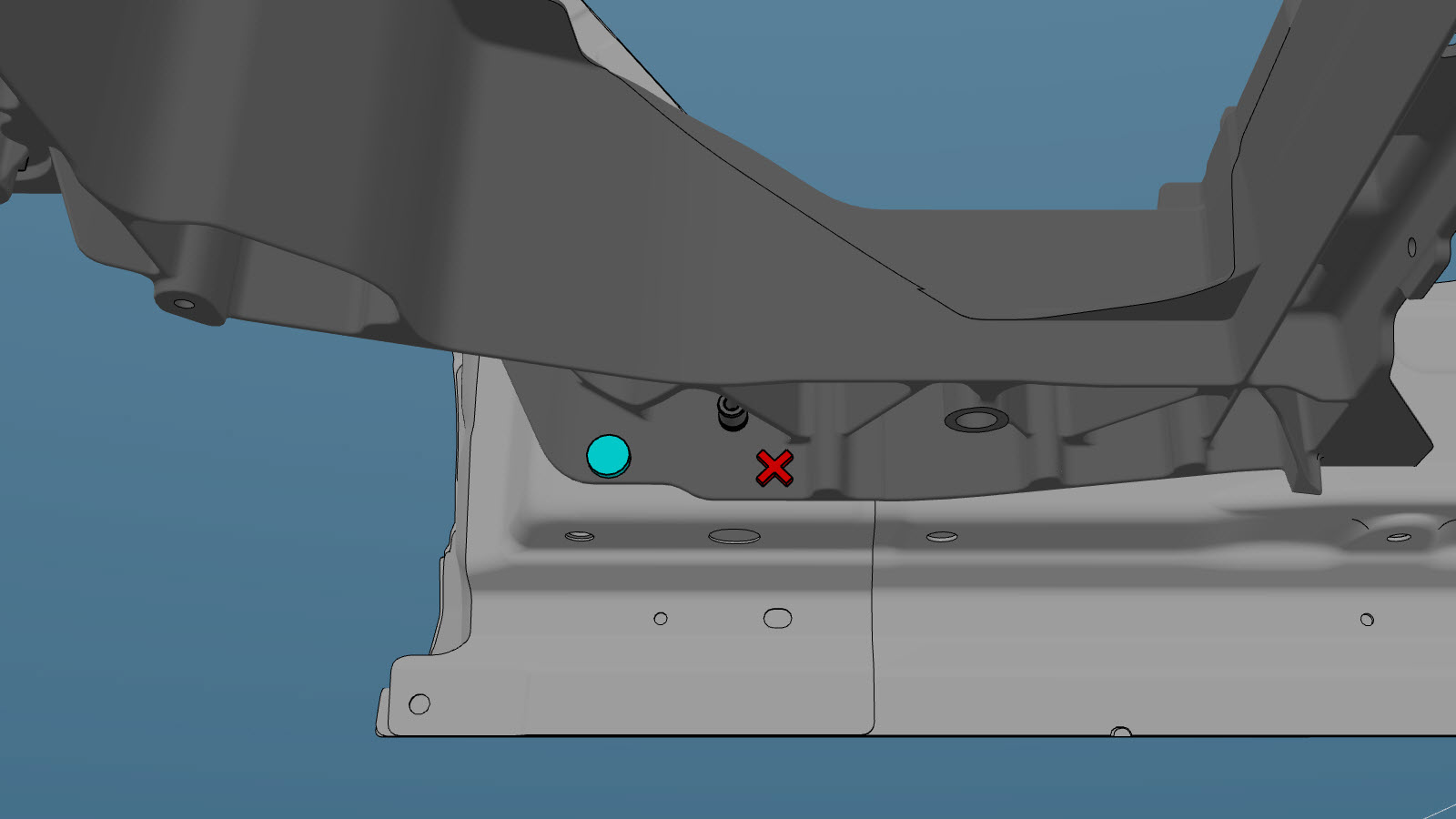

    红色 X 表示此处工厂安装的紧固件未进行更换。
  23. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
    • 参考线/点
    • 或 铆钉，4.8 毫米 G = 79 毫米 H = 24 毫米 I = 28 毫米 J = 26 毫米
  24. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
  25. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。
  26. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  27. 安装新部件。
    按如下所示拧紧螺栓：
    • SEMS,[FL],HX,M8x23.5,[109],G1009,PTC 螺栓和垫圈（Tesla 零件号 1063260-00-C）水平安装在门槛上：31 Nm。
    • 垂直安装在门槛上的螺栓：35 Nm。
    • 水平安装在门槛上的螺栓：31 Nm。
  28. 安装左侧和右侧后纵梁端板（适用于 1 件式车底铸件）。
  29. 安装左侧和右侧侧翼支架（下部）。
  30. 准备安装检修口盖。
    Informational PurposesAn informational icon, calling your attention
    注
    正确放置后，检修口盖与检修口的顶部、底部和内侧边缘重叠 5 毫米。此外，检修口盖还与检修口的外侧边缘重叠 27 毫米。

  31. 在车辆和检修口盖之间的接合面上涂抹结构型粘合剂。
  32. 安装检修口盖。
  33. 安装后面板侧方总成（适用于 1 件式车底铸件）。
  34. 执行任何必要的维修后操作。
  35. 安装 高压电池（RWD）（结构化电池包）（三相）（拆卸和更换） ((拆卸和更换))。
  36. 安装 Brake Lines - 2 Tube Bundle - Rear (Remove and Replace)。
  37. 安装 Brake Lines - Rear - RH to Sill (Structural Pack) (Remove and Replace)。
  38. 安装 Pipe - Brake - Rear - LH (Remove and Replace)。
  39. 安装 隔音垫 - 轮毂罩 - 左一套（拆卸和更换） ((拆卸和更换))。
  40. 安装 Wheelhouse Insulator - Rear - RH (Remove and Replace)。
  41. 安装 Busbars - Charge Port to HV Battery (Remove and Replace)。
  42. 安装 Noise Absorber - Motor Bay - Rear (Remove and Replace)。
  43. 安装 Trunk Assembly - Lower (Remove and Replace)。
  44. 安装 Carrier - Rocker Panel - LH (Remove and Replace)。
    Informational PurposesAn informational icon, calling your attention
    注
    安装左侧和右侧门槛板。
