Support de référence de custode
Code de correction :
10102001402
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|

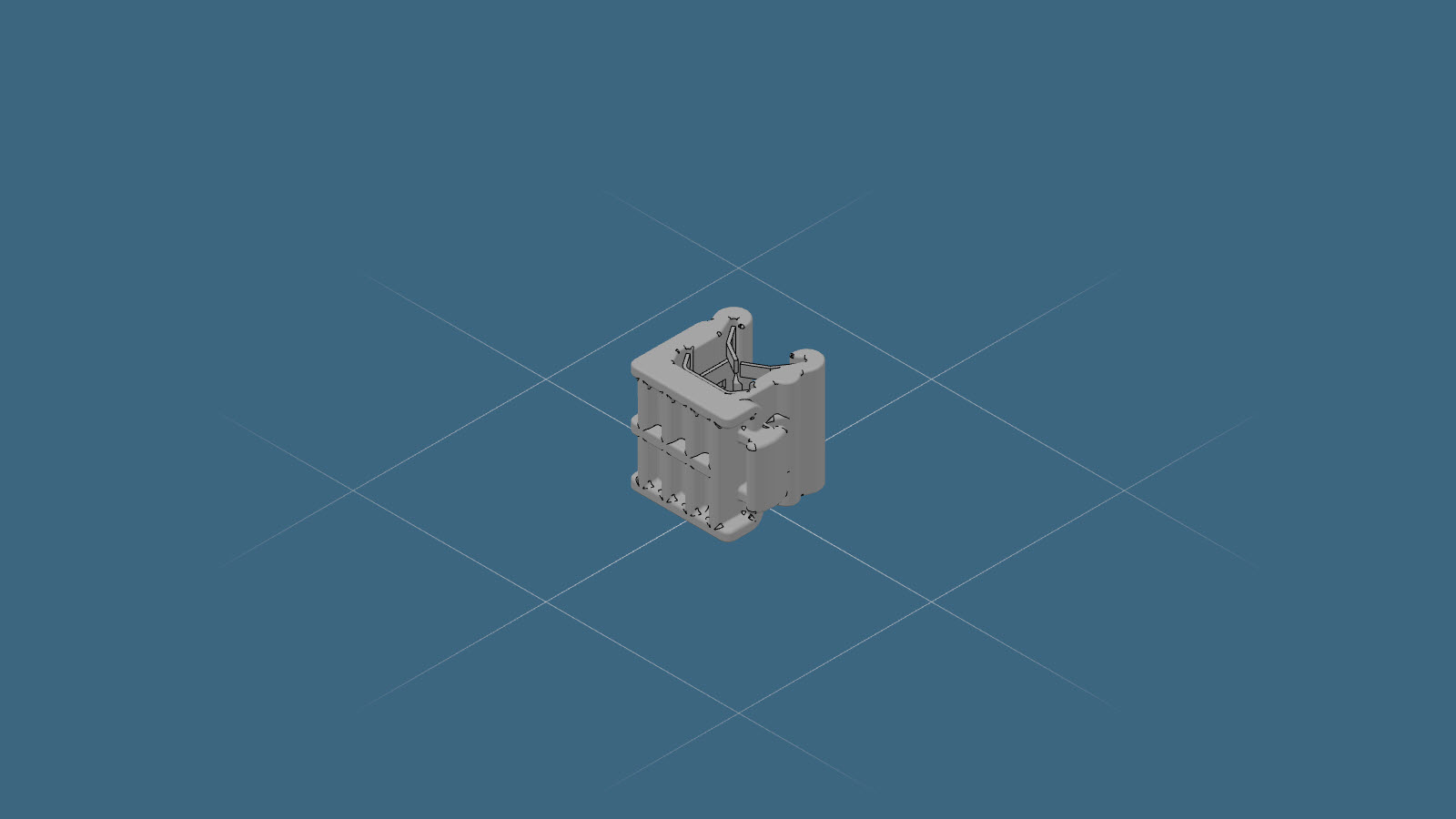

| 2 | Attache de bordure de bande |
Numéro de pièce Tesla 1518812-00. |

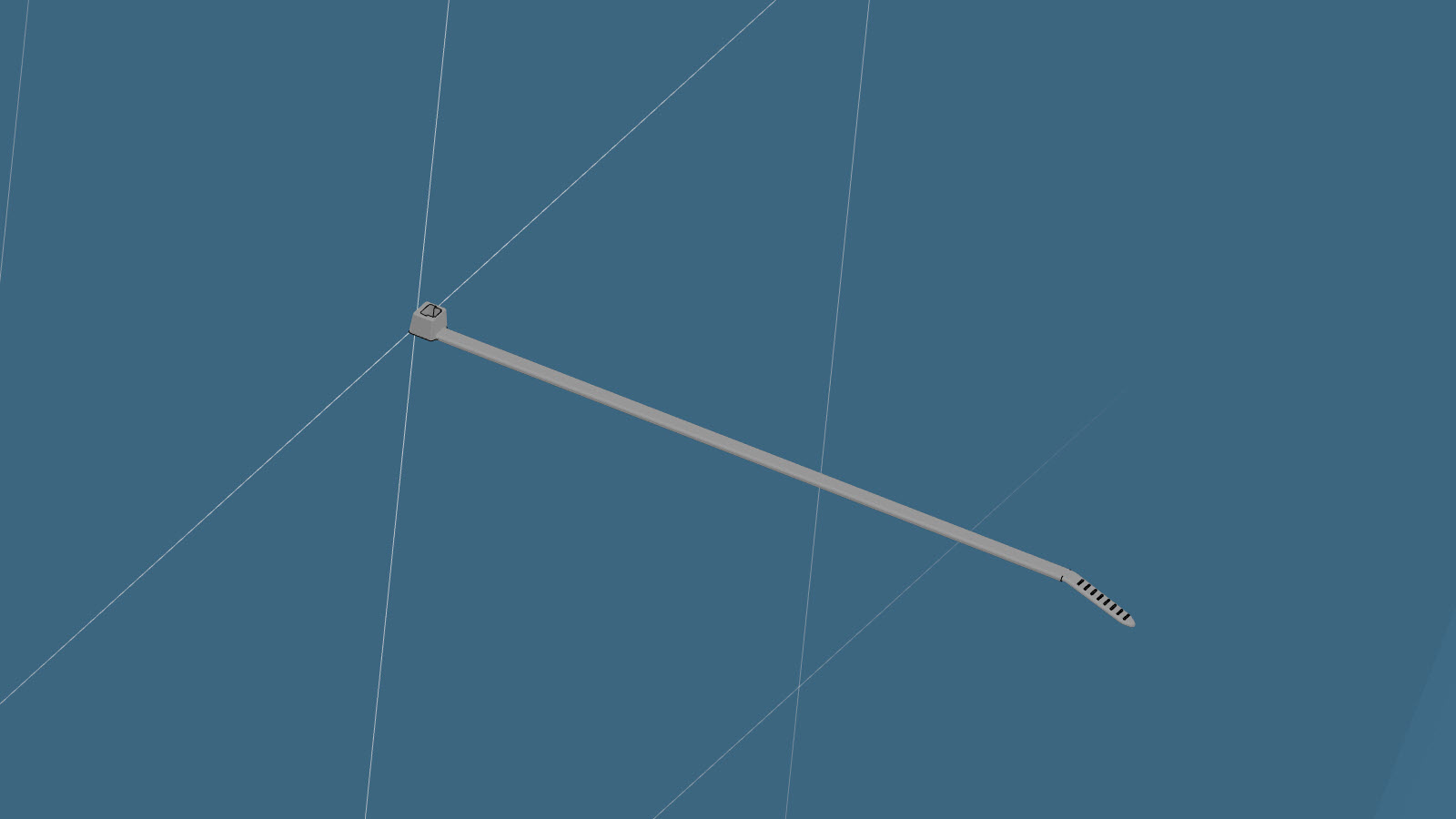

| 2 | Serre-câble (Serre-câble) |
Numéro de pièce Tesla 1015391-00. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-

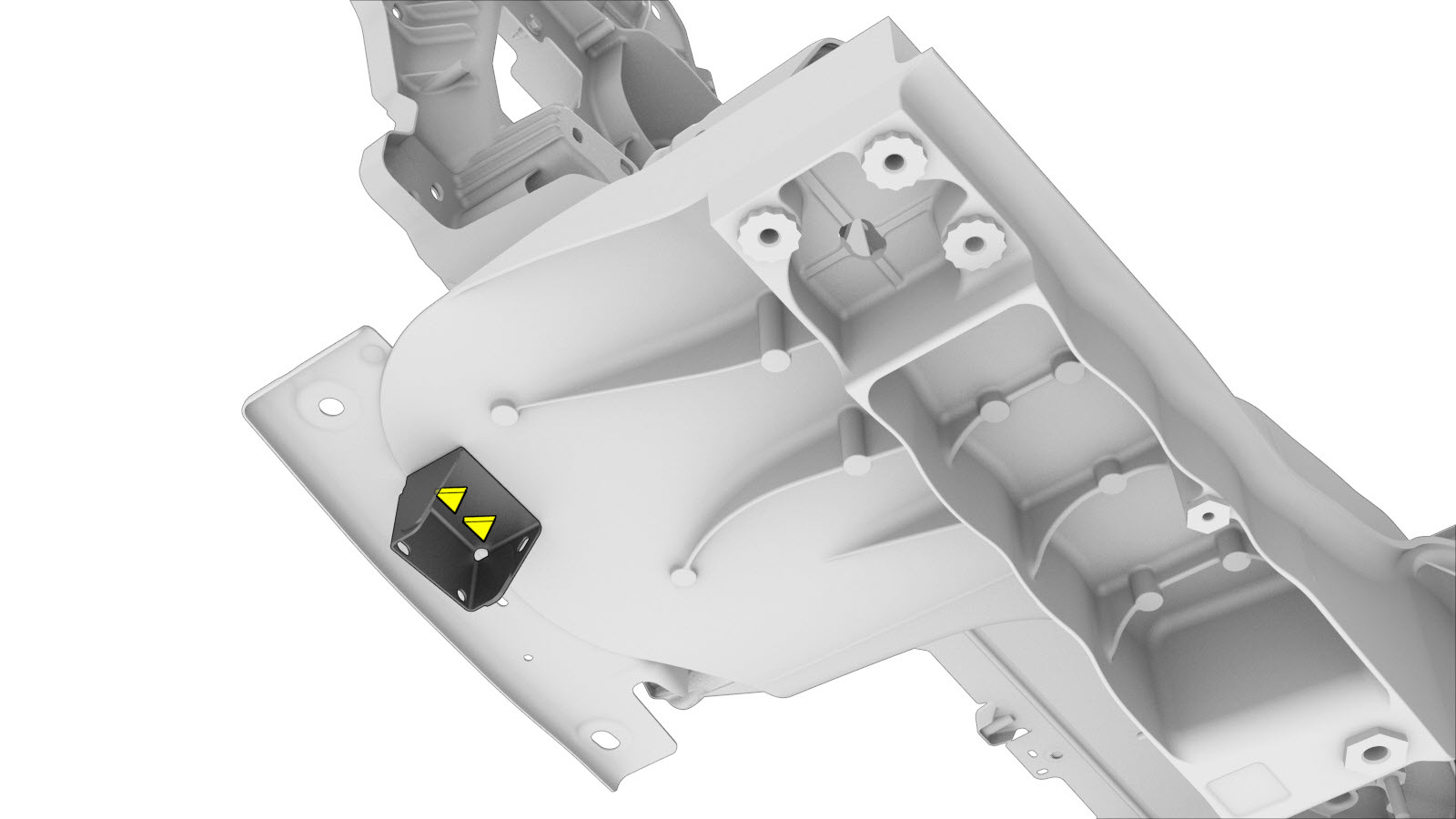

Retirez les attaches (indiqué en rouge) fixant le faisceau de câbles au support de référence de custode et au support de diffuseur.
RemarqueUne fois retiré du support de référence de custode et du support de diffuseur, retirez les attaches du faisceau de câbles.
-
Retirez le composant d’origine.
ou
Points de soudure d’usine
-

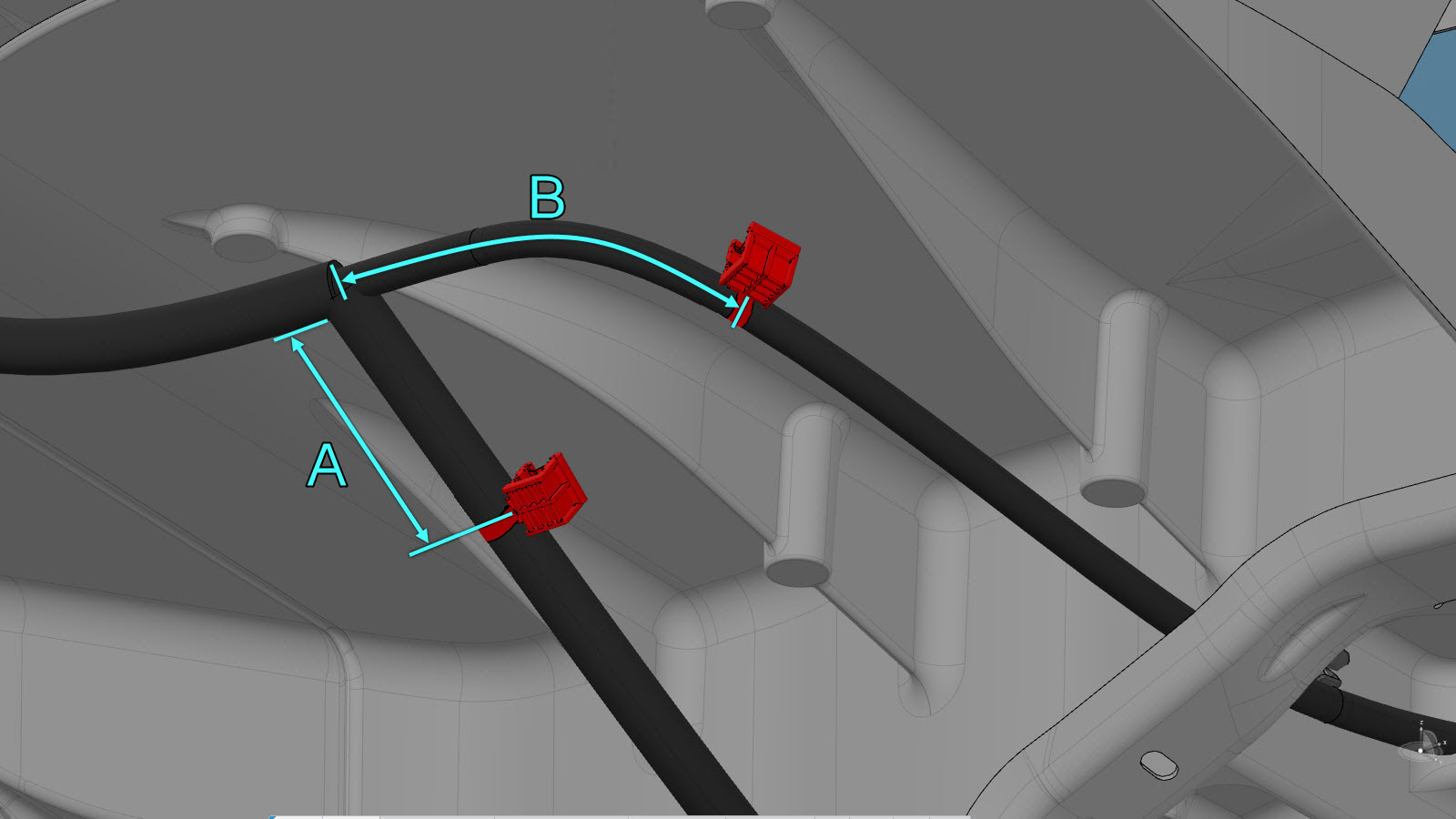

Fixez chaque attache de bordure de bande (indiqué en rouge) au faisceau de câbles à l'aide d'un serre-câble.
Ligne/point de référence
- A = 105 mm.
- B = 195 mm
-

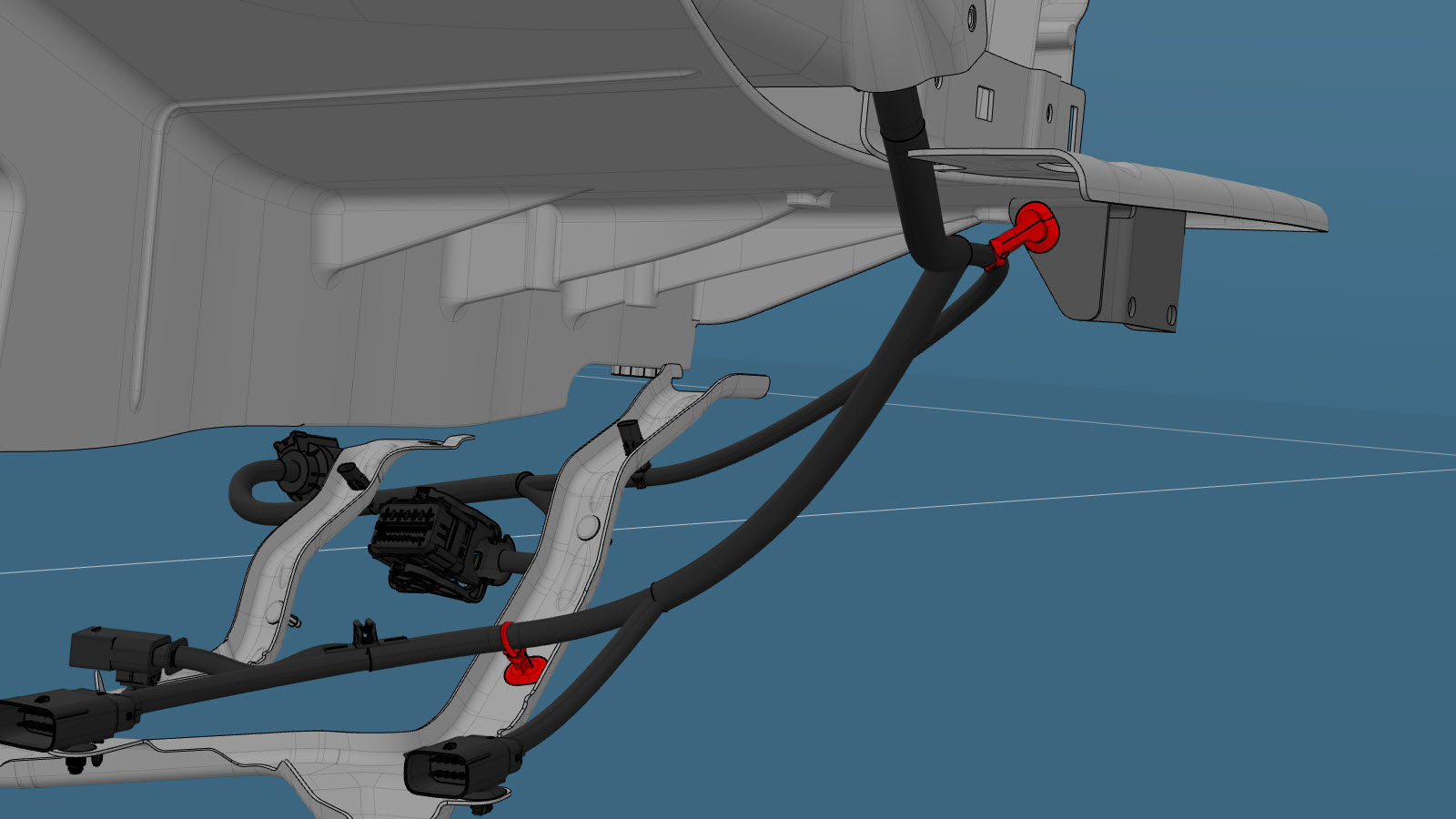

Fixez les attaches de bordure de bande (indiqué en rouge) au soubassement de carrosserie arrière.
Ligne/point de référence
- C = 78 mm.
- D = 53 mm.
- Effectuez toutes les opérations après réparation nécessaires.
