Soubassement de carrosserie arrière (section)

Informations relatives à la réparation

Liste des pièces

Quantité Description Image/notes
1 ENSEMBLE - DEMI-SECTION DESSOUS DE CAISSE ARRIÈRE (demi-section dessous de caisse arrière)
1 ESTAMPILLÉ HAUT
1 ESTAMPILLÉ BAS
2 BOUCHON

Numéro de pièce Tesla 1870761-00.

17 Rivets de structure haute résistance, 6,5 mm
3 Boulon BLT,HHL,M10x33 Numéro de pièce Tesla 1851387-00.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Sur le composant original, cherchez l'emplacement du point central du trou d'accès le plus à l'arrière.
    Le point central du trou d'accès le plus à l'arrière devrait être situé à 155 mm de l'arrière du trou indiqué (mesure A).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si le point central marqué sur le composant est à 150 mm, déplacez-le de 5 mm vers l'arrière de la marque (mesure B).
    Ligne/point de référence
    • A = 155 mm
    • B = 5 mm
  2. Sur le composant original, coupez les trous d'accès arrière.
    Ligne de coupe
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez une scie-cloche à pointe de carbure de 1 1/8 pouce (29 mm) pour percer les trous.
  3. Séparez les sections du soubassement de carrosserie arrière.
    Coupez à côté de la ligne de coupe surélevée, du côté endommagé du composant.
    Ligne de coupe
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si le dessous de caisse arrière est endommagé des deux côtés de la ligne de coupe surélevée, la section n'est pas autorisée et le composant entier doit être remplacé, comme indiqué dans la procédure Soubassement de carrosserie arrière (complet).

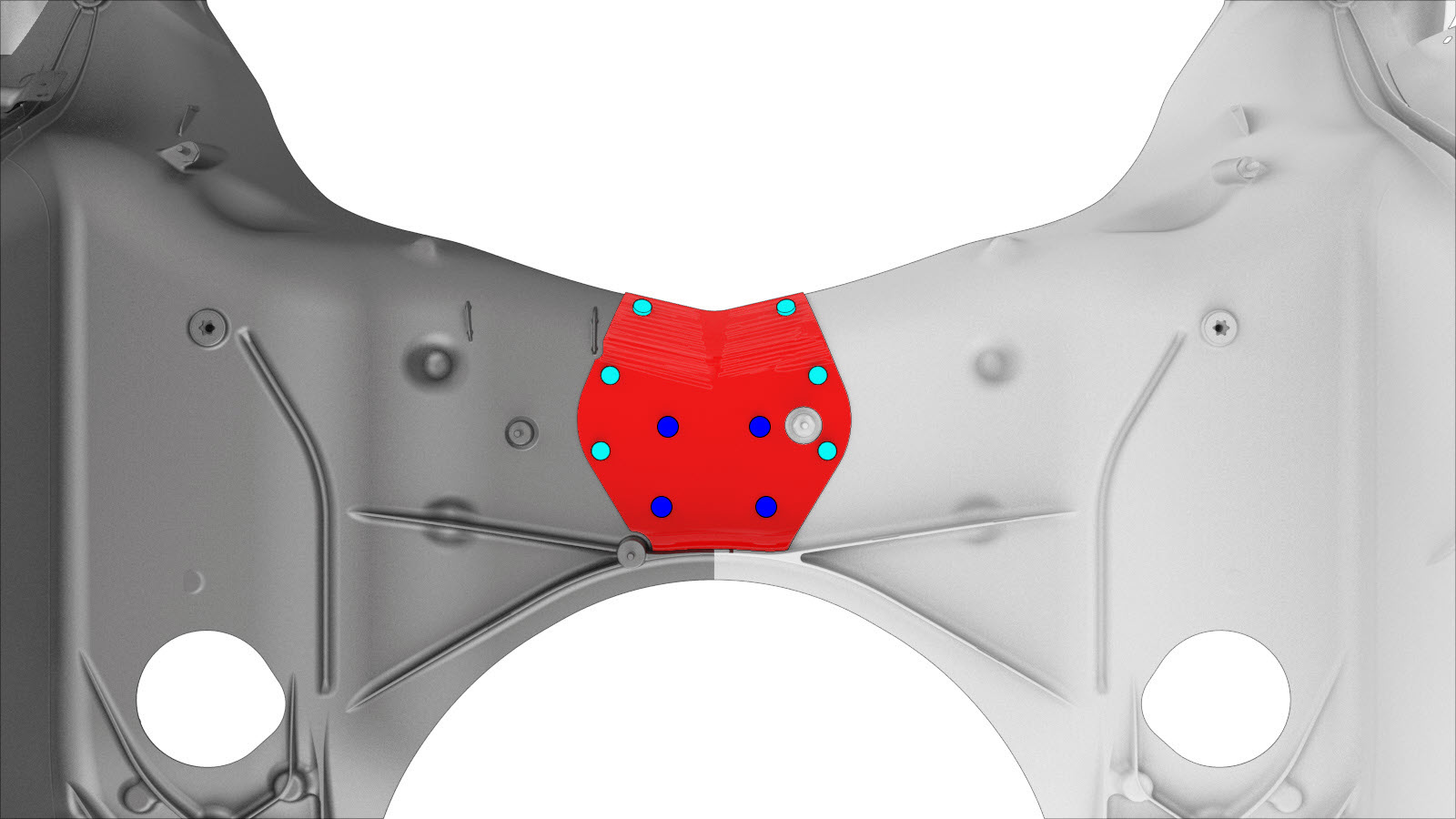

  4. Retirez le composant d’origine.
    ou Points de soudure d’usine

    ou Rivets auto-perceurs d’usine

    ou Boulons

  5. Coupez et retirez une partie importante du moulage du soubassement de carrosserie arrière.
    Coupez le dessous de caisse arrière près de la zone intérieure du montant C tel qu'indiqué, puis retirez la partie coupée du composant d'origine. (Le retrait du matériel de moulage aidera au processus de réchauffement et de séparation.)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Pour éviter tout dommage au montant intérieur C, coupez seulement dans la zone indiquée en jaune (ne coupez pas dans la zone indiquée en rouge) lorsque vous coupez près du côté intérieur du montant intérieur C.

    Ligne de coupe

  6. Retirez la portion restante du composant d’origine.
    Utilisez les méthodes de chaleur et de séparation, puis polissez autant que nécessaire pour retirer tout résidu du matériel de moulage (indiqué en rouge) près de la zone intérieure du montant C.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que l'intérieur du montant C n'est pas endommagé lorsque vous retirez la portion restante du moulage d'origine du dessous de caisse arrière.
  7. Si la languette surlignée en rouge est présente, retirez-la et poncez le panneau jusqu'à ce qu'il soit lisse avant de continuer.
  8. Préparation en vue de l’installation.
    Coupez la partie restante du composant existant sur le véhicule pour l'adapter.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    L'écart maximum entre les composants nouveaux et existants est de 3 mm.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

    ou Rivets de structure haute résistance, 6,5 mm

    ou Boulons

  9. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  10. Installez le ou les nouveaux composants.
    Serrez les boulons à un couple de 90 Nm.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Remplissez les espaces vides avec un adhésif structurel.
  11. Ajustez l'arrière du renfort de marche du bas de caisse pour laisser un espace libre pour le bouchon couvrant le trou d'accès arrière.

    Ligne de coupe

    Ligne/point de référence

    • C = 7 mm
    • D = 32 mm.
  12. Installez les bouchons pour couvrir les trous d'accès.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Appliquez du scellant pour joint au bas de chaque bouchon avant l'installation, puis retirez tout résidu de scellant de joint visible autour du côté extérieur du bouchon une fois l'installation terminée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez tout résidu de scellant pour joint autour des bouchons du trou d'accès se trouvant sous le joint en mousse du renfort de marche du bas de caisse.
  13. Installez le (ou la) Tailgate Tower.
  14. Effectuez toutes les opérations après réparation nécessaires.
