Ensemble de renfort du tableau de bord

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	ENS. DU SOUBASSEMENT CENTRAL AVANT COMPLET (soubassement central avant - complet)
57	Rivets de structure haute résistance, 6,5 mm
6	Rivet fluotourné S18
2	Boulon , HF,M12x35,STL[109],ZNFL,PC	Numéro de pièce Tesla 1089657-00.
10	Boulon , HHL, M12 x 43, [109], G0110, CM	Numéro de pièce Tesla 1882229-00.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

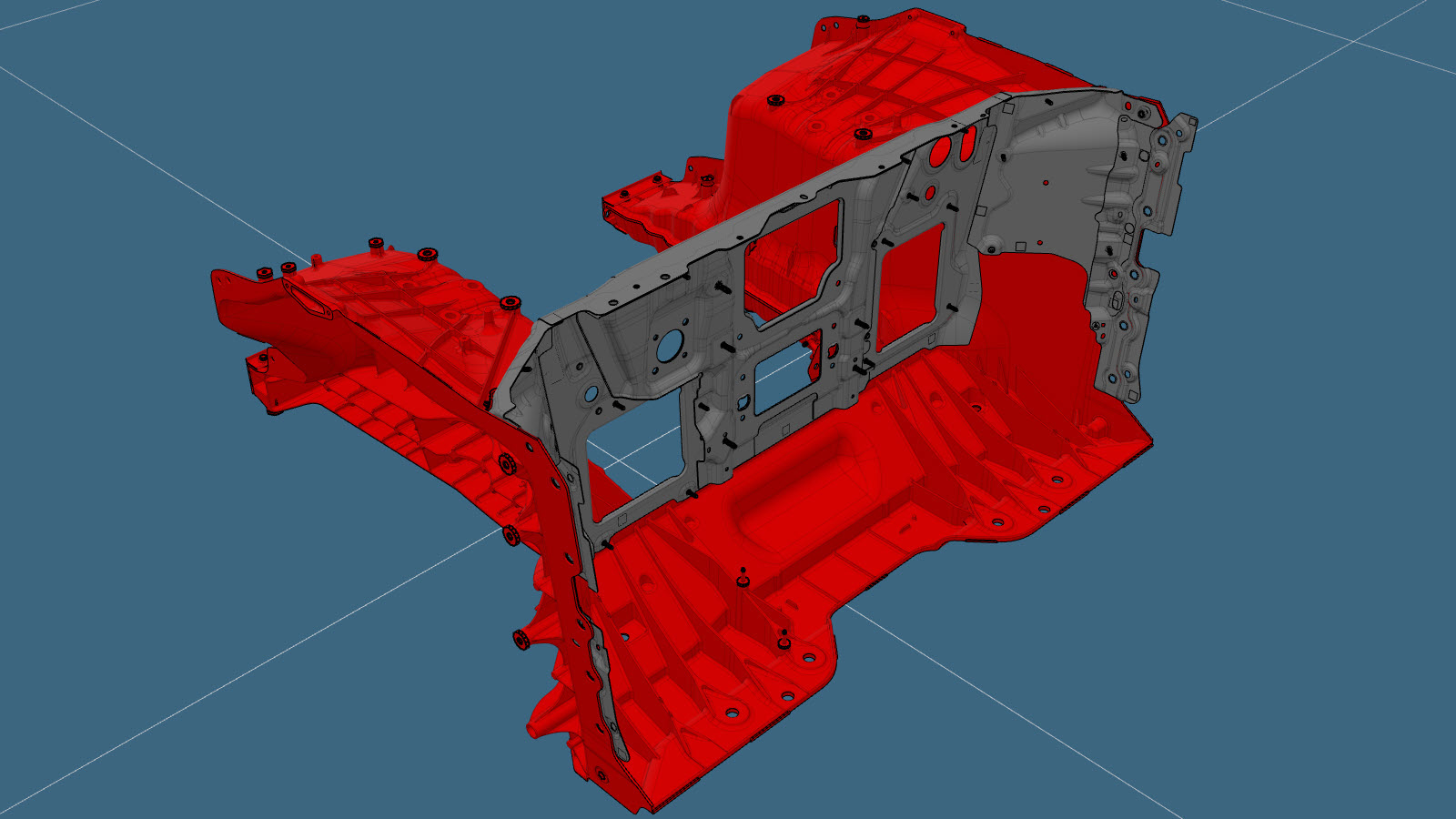

Comme ensemble unique, retirez l'ensemble de renforcement du tableau de bord et le renfort de pont de carrosserie avant de la pièce de service complète du soubassement de la carrosserie avant pour fabriquer le nouveau composant.
Retirez le ou la Ensemble de renfort de pont de carrosserie avant.
Retirez le composant d’origine.
ou Points de soudure d’usine
Préparation en vue de l’installation.

Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

ou Rivets de structure haute résistance, 6,5 mm

ou Rivets fluotournés, S18

ou Boulons
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Effectuez toutes les opérations après réparation nécessaires.
